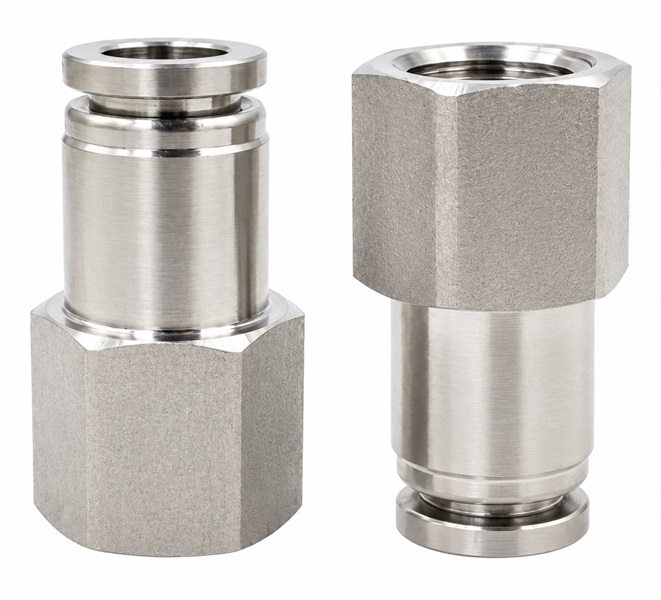

Đầu nối nhanh Inox 316 thẳng 1 đầu ghim ống 12 mm 1 đầu ren trong 3/8

Mã sản phẩm: PCF316I12-03

Loại: PKKN-316I-DNKNI316-PCF316I

Tồn kho:

Liên hệ

Giá: Liên hệ

Đầu nối nhanh Inox 316 thẳng 1 đầu ghim ống 12 mm 1 đầu ren trong 3/8 dùng cho nối thẳng trong hệ thống khí nén, cần chọn đúng đường kính ống, phương pháp giữ ống và môi trường làm việc.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Đầu nối nhanh Inox 316 thẳng 1 đầu ghim ống 12 mm 1 đầu ren trong 3/8: chọn theo vị trí lắp và kiểu giữ ống

Đầu nối nhanh Inox 316 thẳng 1 đầu ghim ống 12 mm 1 đầu ren trong 3/8 được lựa chọn theo hình học nối thẳng, kiểu ghim ống và đường kính ngoài ống. Hai cửa nằm cùng trục, thích hợp nối tiếp tuyến ống hoặc đưa ống vào cổng thiết bị. Cần kiểm soát lực kéo dọc trục và không để thân nối chịu trọng lượng đường ống. Đầu ghim giữ ống bằng bộ phận kẹp và làm kín theo thiết kế. Cần cắt ống vuông, đẩy đến hết hành trình và thử kéo nhẹ sau khi ghim; chỉ dùng vật liệu ống được nhà cung cấp chấp thuận.

Vì sao chọn thép không gỉ 316 cho vị trí này

Inox 316 có molypden, thường chống ăn mòn rỗ do chloride tốt hơn inox 304 trong nhiều điều kiện. Lợi thế này đáng cân nhắc tại nơi ẩm, có hơi muối hoặc vệ sinh thường xuyên, nhưng không thay thế việc đánh giá nồng độ chloride, nhiệt độ, hóa chất và khe đọng nước. Khi dùng trong nhánh cấp khí qua khung máy, hãy đánh dấu tuyến ống trước khi tháo, ghi lại hướng đi của nhánh và giữ khoảng trống để kiểm tra rò. Riêng nguy cơ đầu ống có vết xước dọc cần được xử lý tại nguyên nhân, không chỉ thay fitting.

Đối chiếu đường kính ống 12 mm

Kích thước 12 mm là thông tin chọn cửa nối theo đường kính ngoài ống, không phải mặc định là đường kính trong hoặc lưu lượng danh định. Đo ống tại đoạn tròn không bị bóp méo; nếu ống đã cũ, nên cắt bỏ phần đầu bị xước trước khi kiểm tra độ vừa. Hai cửa nằm cùng trục, thích hợp nối tiếp tuyến ống hoặc đưa ống vào cổng thiết bị. Cần kiểm soát lực kéo dọc trục và không để thân nối chịu trọng lượng đường ống.

Kiểm tra ren 3/8 trước khi lắp

Ren 3/8 phải được đối chiếu cả hệ ren, bước ren và phương pháp làm kín với cổng thiết bị. Ký hiệu kích thước phân số không đủ để kết luận đó là BSPT, BSPP hay NPT. Không cố vặn hai loại ren gần giống; xả áp hoàn toàn trước khi tháo và chỉ dùng chất làm kín phù hợp.

Giới hạn thông số làm việc

Không tự gán áp suất, nhiệt độ hoặc khả năng chịu hóa chất chỉ từ mác inox 316. Khả năng làm việc của cụm nối còn bị giới hạn bởi gioăng, vòng kẹp, loại ống, ren và hướng dẫn của nhà sản xuất. Đối với khí nén ẩm, nên xem xét thêm khả năng đọng nước và chất lượng khí.

Bố trí không gian và tải cơ khí

Chừa khoảng để dùng dụng cụ siết và quan sát toàn bộ vùng tiếp xúc. Không ép ống lệch để vừa vị trí; với nhánh đổi hướng hoặc nhiều cửa, cố định ống để giảm mô-men truyền lên thân nối. Khi dùng trong nhánh cấp khí qua khung máy, hãy đánh dấu tuyến ống trước khi tháo, ghi lại hướng đi của nhánh và giữ khoảng trống để kiểm tra rò. Riêng nguy cơ đầu ống có vết xước dọc cần được xử lý tại nguyên nhân, không chỉ thay fitting.

Nhận biết sai kích thước và sai kiểu nối

Cùng đường kính ngoài chưa bảo đảm lắp được giữa các cơ cấu ghim, siết ống và hạt bắp. Kiểm tra bản vẽ, vật liệu ống và chi tiết làm kín; nếu thay inox 304 bằng inox 316 phải giữ đúng thông số lắp chứ không chỉ đổi vật liệu.

Đường khí và ảnh hưởng đến thiết bị

Hai cửa nằm cùng trục, thích hợp nối tiếp tuyến ống hoặc đưa ống vào cổng thiết bị. Cần kiểm soát lực kéo dọc trục và không để thân nối chịu trọng lượng đường ống. Không dùng duy nhất cỡ ống để suy ra lưu lượng: chiều dài tuyến, tiết diện trong, van, khớp nối và tổn thất tại các nhánh cùng ảnh hưởng đến áp suất tới cơ cấu chấp hành.

Chống ăn mòn tại vị trí có khe hẹp

Vùng tiếp xúc giữa đai ốc, thân nối và các chi tiết kẹp có thể giữ ẩm hoặc cặn muối. Inox 316 vẫn có nguy cơ ăn mòn khe trong môi trường chloride bất lợi. Sau vệ sinh, cần xả sạch hóa chất theo quy trình phù hợp và quan sát vết đổi màu, rỗ hoặc bám cặn.

Trình tự lắp và kiểm tra kín

Ngắt nguồn khí, xả hết áp và làm sạch đầu ống. Lắp đúng thứ tự các chi tiết của kiểu ghim ống, giữ ống thẳng trục ở cửa nối, sau đó cấp áp từ từ. Kiểm tra từng cửa bằng phương pháp phát hiện rò phù hợp và quan sát lại khi hệ thống hoạt động. Đầu ghim giữ ống bằng bộ phận kẹp và làm kín theo thiết kế. Cần cắt ống vuông, đẩy đến hết hành trình và thử kéo nhẹ sau khi ghim; chỉ dùng vật liệu ống được nhà cung cấp chấp thuận.

Chọn các kích thước cùng kiểu nối

Nhóm sản phẩm: Đầu nối nhanh Inox 316 thẳng 1 đầu ghim ống 1 đầu ren trong

Đối chiếu các nhóm chức năng gần nhất

Đầu nối giảm thẳng Inox 316 2 đầu siết hạt bắp; Co nối khí nén Inox 316 1 đầu siết ống 1 đầu ren ngoài; Đầu nối chia 4 ngã Inox 316 4 đầu siết hạt bắp

Tham khảo toàn bộ đầu nối khí nén inox 316.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi đặt mua, hãy cung cấp hình ảnh vị trí lắp, đường kính ngoài và vật liệu ống, chuẩn ren nếu có, số lượng và điều kiện tiếp xúc hóa chất hoặc hơi muối. Việc đối chiếu đúng các yếu tố này giúp hạn chế chọn nhầm cơ cấu giữ ống và kích thước.
