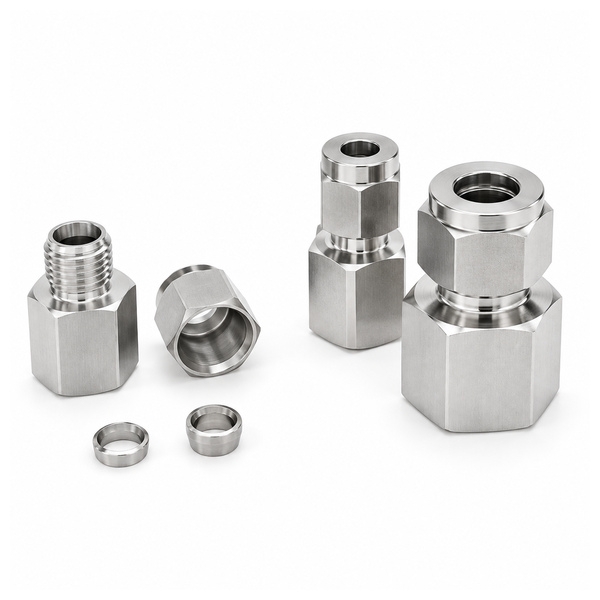

Đầu nối nhanh Inox 316 thẳng 1 đầu siết hạt bắp ống 6 mm 1 đầu ren trong 1/2

Đầu nối nhanh Inox 316 thẳng 1 đầu siết hạt bắp ống 6 mm 1 đầu ren trong 1/2: chọn theo vị trí lắp và kiểu giữ ống

Đầu nối nhanh Inox 316 thẳng 1 đầu siết hạt bắp ống 6 mm 1 đầu ren trong 1/2 được lựa chọn theo hình học nối thẳng, kiểu hạt bắp và đường kính ngoài ống. Hai cửa nằm cùng trục, thích hợp nối tiếp tuyến ống hoặc đưa ống vào cổng thiết bị. Cần kiểm soát lực kéo dọc trục và không để thân nối chịu trọng lượng đường ống. Cơ cấu siết hạt bắp làm việc nhờ đai ốc và vòng kẹp phù hợp với loại ống. Không suy ra tương thích với mọi ống nhựa hoặc ống kim loại chỉ từ đường kính ngoài.

Vì sao chọn thép không gỉ 316 cho vị trí này

Inox 316 có molypden, thường chống ăn mòn rỗ do chloride tốt hơn inox 304 trong nhiều điều kiện. Lợi thế này đáng cân nhắc tại nơi ẩm, có hơi muối hoặc vệ sinh thường xuyên, nhưng không thay thế việc đánh giá nồng độ chloride, nhiệt độ, hóa chất và khe đọng nước. Đối với tủ điều khiển khí nén, người lắp nên ưu tiên đường ống có gối đỡ độc lập. Nếu xuất hiện tải uốn tại điểm chuyển hướng, cần đánh giá lại vị trí lắp và tình trạng đầu ống trước khi thay mới.

Đối chiếu đường kính ống 6 mm

Kích thước 6 mm là thông tin chọn cửa nối theo đường kính ngoài ống, không phải mặc định là đường kính trong hoặc lưu lượng danh định. Đo ống tại đoạn tròn không bị bóp méo; nếu ống đã cũ, nên cắt bỏ phần đầu bị xước trước khi kiểm tra độ vừa. Hai cửa nằm cùng trục, thích hợp nối tiếp tuyến ống hoặc đưa ống vào cổng thiết bị. Cần kiểm soát lực kéo dọc trục và không để thân nối chịu trọng lượng đường ống.

Kiểm tra ren 1/2 trước khi lắp

Ren 1/2 phải được đối chiếu cả hệ ren, bước ren và phương pháp làm kín với cổng thiết bị. Ký hiệu kích thước phân số không đủ để kết luận đó là BSPT, BSPP hay NPT. Không cố vặn hai loại ren gần giống; xả áp hoàn toàn trước khi tháo và chỉ dùng chất làm kín phù hợp.

Đường khí và ảnh hưởng đến thiết bị

Hai cửa nằm cùng trục, thích hợp nối tiếp tuyến ống hoặc đưa ống vào cổng thiết bị. Cần kiểm soát lực kéo dọc trục và không để thân nối chịu trọng lượng đường ống. Không dùng duy nhất cỡ ống để suy ra lưu lượng: chiều dài tuyến, tiết diện trong, van, khớp nối và tổn thất tại các nhánh cùng ảnh hưởng đến áp suất tới cơ cấu chấp hành.

Chọn vật liệu theo chi phí vòng đời

Trong nhà xưởng khô, inox 304 có thể đủ phù hợp tùy yêu cầu. Inox 316 đáng cân nhắc hơn khi nguy cơ ăn mòn cục bộ làm tăng chi phí dừng máy hoặc thay thế; tuy nhiên quyết định cần dựa vào môi trường cụ thể và khả năng tương thích của toàn bộ cụm nối.

Chống ăn mòn tại vị trí có khe hẹp

Vùng tiếp xúc giữa đai ốc, thân nối và các chi tiết kẹp có thể giữ ẩm hoặc cặn muối. Inox 316 vẫn có nguy cơ ăn mòn khe trong môi trường chloride bất lợi. Sau vệ sinh, cần xả sạch hóa chất theo quy trình phù hợp và quan sát vết đổi màu, rỗ hoặc bám cặn.

Giới hạn thông số làm việc

Không tự gán áp suất, nhiệt độ hoặc khả năng chịu hóa chất chỉ từ mác inox 316. Khả năng làm việc của cụm nối còn bị giới hạn bởi gioăng, vòng kẹp, loại ống, ren và hướng dẫn của nhà sản xuất. Đối với khí nén ẩm, nên xem xét thêm khả năng đọng nước và chất lượng khí.

Nhận biết sai kích thước và sai kiểu nối

Cùng đường kính ngoài chưa bảo đảm lắp được giữa các cơ cấu ghim, siết ống và hạt bắp. Kiểm tra bản vẽ, vật liệu ống và chi tiết làm kín; nếu thay inox 304 bằng inox 316 phải giữ đúng thông số lắp chứ không chỉ đổi vật liệu.

Bố trí không gian và tải cơ khí

Chừa khoảng để dùng dụng cụ siết và quan sát toàn bộ vùng tiếp xúc. Không ép ống lệch để vừa vị trí; với nhánh đổi hướng hoặc nhiều cửa, cố định ống để giảm mô-men truyền lên thân nối. Đối với tủ điều khiển khí nén, người lắp nên ưu tiên đường ống có gối đỡ độc lập. Nếu xuất hiện tải uốn tại điểm chuyển hướng, cần đánh giá lại vị trí lắp và tình trạng đầu ống trước khi thay mới.
