Phốt chặn dầu lò xo ( oil seal ) vật liệu cao su NBR chịu dầu chịu nhiệt size 101.57x125x13 TC

Mã sản phẩm: 100030003250000

Loại: GP-OIL SEAL NBR TC

Tồn kho:

Liên hệ

Giá: Liên hệ

Phốt chặn dầu Oil Seal TC NBR 101.57×125×13 mm, cấu tạo TC hai môi có lò xo. Sản phẩm dùng giữ dầu tại vị trí trục quay và hỗ trợ hạn chế bụi từ bên ngoài.

Sản phẩm chất lượng - An tâm sử dụng.

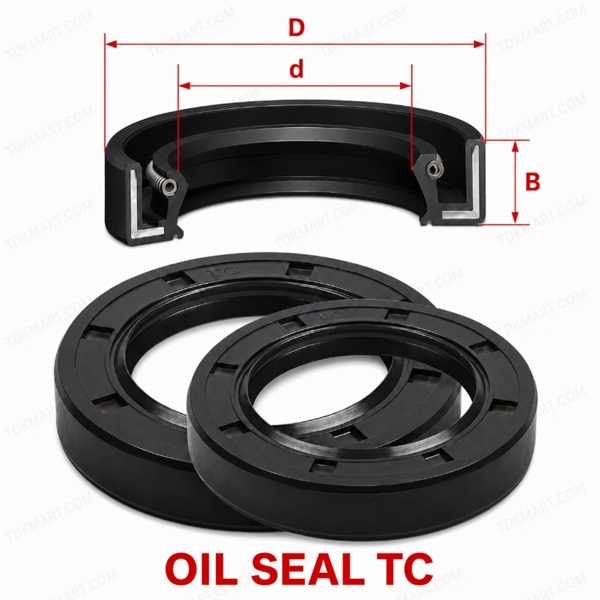

Giới thiệu phốt chặn dầu TC NBR 101.57×125×13 mm với d = 101,57 mm, D = 125 mm và B = 13 mm

Phốt chặn dầu lò xo Oil Seal TC NBR 101.57×125×13 mm có d = 101,57 mm, D = 125 mm và B = 13 mm. Sản phẩm có độ cứng 70 ± 5 Shore A, cấu tạo TC hai môi, có lò xo tại môi chính để giữ dầu; môi phụ hỗ trợ hạn chế bụi bên ngoài. Cần kiểm tra đủ ba số để nhận diện đúng size.

Bảng d, D, B, ΔD, T, ΔBT, K1 và K2 của 101.57×125×13 mm

Thông số	Giá trị
Kích thước	101.57×125×13 mm
d	101,57 mm
D	125 mm
B	13 mm
ΔD	125 − 101,57 = 23,43 mm
T	23,43 ÷ 2 = 11,715 mm
ΔBT	13 − 11,715 = 1,285 mm
K1	125 ÷ 101,57 = 1,23
K2	13 ÷ 11,715 = 1,11

T = 11,715 mm là giá trị hình học từ d và D, không phải chiều dày cao su hay khung kim loại. K1 = 1,23 và K2 = 1,11 chỉ mô tả tỷ lệ kích thước, không dùng để suy diễn khả năng làm kín.

Quan hệ d = 101,57 mm, D = 125 mm, B = 13 mm và T = 11,715 mm

D lớn hơn d 23,43 mm; phần chênh chia thành T = 11,715 mm mỗi phía. B = 13 mm lớn hơn T = 11,715 mm 1,285 mm, nên ΔBT = 1,285 mm. D bằng 1,23 lần d và B bằng 1,11 lần T.

Giữ d và đổi D thêm hoặc bớt 2 mm làm T tăng hoặc giảm 1 mm. Giữ d, D nhưng đổi B chỉ làm chiều rộng theo trục thay đổi. Phải đối chiếu đủ ba số.

So sánh B = 13 mm với năm size liền kề của 101.57×125×13 mm

Size liền kề	Chênh lệch
101.5×125×13 mm	d −0,07
102×130×13 mm	d +0,43; D +5
104×125×10 mm	d +2,43; B −3
102×135×13 mm	d +0,43; D +10
102×115×10 mm	d +0,43; D −10; B −3

B = 11 mm cần hốc danh nghĩa hẹp hơn 2 mm; B = 13 mm đúng chiều rộng hiện tại; B = 15 mm cần thêm 2 mm theo trục. Không tự thay các B khác nhau dù d và D giống nhau.

Xem thêm phốt chặn dầu TC NBR cho trục 101–130 mm.

Cách đọc d = 101,57 mm, D = 125 mm và B = 13 mm

Số thứ nhất 101.57 là d, số thứ hai 125 là D, số thứ ba 13 là B. Không đọc D × d × B hoặc lấy số lớn nhất làm d. Đảo thành 125×101.57×13 mm sẽ cho d = 125 mm và D = 101,57 mm, sai quy ước. B theo trục, không phải T = 11,715 mm theo hướng kính.

Kiểm tra chéo ΔD = 23,43 mm, T = 11,715 mm và ΔBT = 1,285 mm

ΔD = 125 − 101,57 = 23,43 mm.
T = 23,43 ÷ 2 = 11,715 mm.
D = 101,57 + 2 × 11,715 = 125 mm.
d = 125 − 2 × 11,715 = 101,57 mm.
B = 11,715 + (1,285) = 13 mm.

Đo lại d = 101,57 mm, D = 125 mm và B = 13 mm

Đo d tại đường kính trong của thân, không đo ở mép môi. Đo D tại đường kính ngoài theo nhiều hướng nếu phốt bị méo. Đo B theo chiều rộng thân, không tính phần môi nhô ra nếu không đại diện cho thân. Đo B tại nhiều vị trí nếu hai mặt không song song; không ép mạnh thước cặp.

Lỗi dễ nhầm giữa d, D, B, ΔD và T của 101.57×125×13 mm

Đảo thành 125×101.57×13 mm.
Đúng d = 101,57 mm nhưng sai D.
Đúng d, D nhưng sai B = 13 mm.
Nhầm T = 11,715 mm với B.
Nhầm ΔD = 23,43 mm với T.
Đo d tại môi thay vì thân phốt.
Chỉ đo một hướng của phốt méo.
Làm tròn khi chưa kiểm tra ba số.
Chỉ kiểm tra trục, bỏ qua D và B.
Chỉ kiểm tra lỗ, bỏ qua d và B.

Ba lớp nhận diện d, D, B của 101.57×125×13 mm và kiểm tra ΔD

Lớp 1: d = 101,57 mm. Lớp 2: D = 125 mm. Lớp 3: B = 13 mm. Sau đó kiểm tra ΔD = 23,43 mm và T = 11,715 mm. Chỉ khi cả ba số khớp mới xác nhận đúng size danh nghĩa, chưa thể kết luận phù hợp thiết bị.
