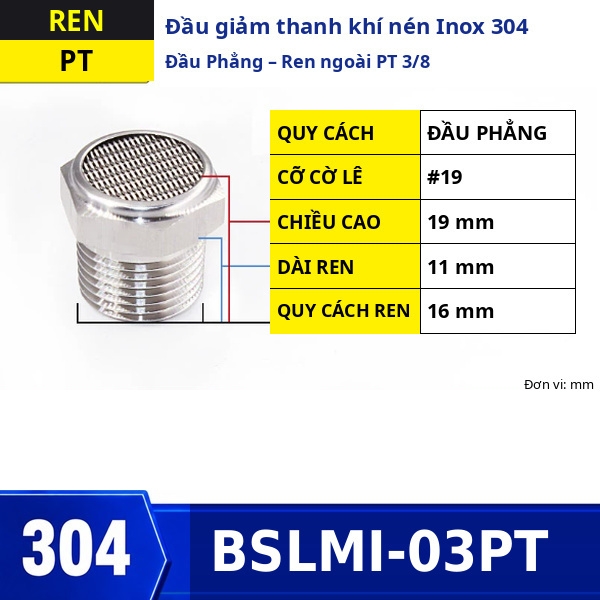

Đầu giảm thanh khí nén Inox 304 đầu phẳng ren ngoài PT3/8

Đầu giảm thanh khí nén Inox 304 đầu phẳng ren ngoài PT3/8, mã BSLMI-03PT, được tách riêng cho cấu hình đầu phẳng, ren ngoài PT3/8. Điểm cần quyết định ở model này là tối ưu khoang lắp cho ren PT 3/8; vị trí tham khảo là manifold sát cánh tủ. Người mua nên đối chiếu ký hiệu cổng thật trước khi đặt, vì cỡ danh nghĩa và chuẩn ren phải đúng đồng thời.

Kiểm tra kín và đánh giá sau chạy thử

Cấp khí lại theo quy trình an toàn của máy. Trước hết theo dõi mối ren ở trạng thái ổn định, sau đó cho van chạy từng chu kỳ và tăng dần tần suất. Dùng dung dịch kiểm tra rò phù hợp tại chân ren; hiện tượng tạo bọt liên tục cho thấy cần dừng máy, xả áp và làm lại mối ghép.

Đánh giá đồng thời ba dấu hiệu: mức ồn tại cửa xả, tốc độ đáp ứng của cơ cấu và luồng khí thoát quanh đầu phẳng. Nếu cơ cấu chậm hơn bất thường hoặc khí dồn mạnh, không kết luận sản phẩm “đang giảm âm tốt”; đó có thể là dấu hiệu tắc, sai cỡ hoặc chọn model không phù hợp với lưu lượng thực tế.

Bảo trì theo dấu hiệu vận hành của PT3/8

Không đặt lịch thay chỉ dựa trên số tháng. Với module khí gắn trên ray hoặc bảng gá, nên lập mốc kiểm tra theo số chu kỳ hoặc kỳ bảo trì van. Quan sát bụi bám, dầu mang theo trong khí xả, biến dạng do va và thay đổi âm thanh. Nếu đầu xả ngày càng ồn hoặc cơ cấu chậm, so sánh với dữ liệu nền khi mới lắp.

Khi tháo để kiểm tra, phải xả áp hoàn toàn. Không dùng vật nhọn chọc vào phần tiêu âm và không thổi ngược tùy tiện vào van. Nếu sản phẩm hư, tắc hoặc ren biến dạng, thay đúng mã sẽ giúp truy nguyên bảo trì rõ hơn so với dùng một cấu hình gần giống.

Phối hợp phụ kiện mà không làm sai chức năng

Nhóm đầy đủ đầu giảm thanh Inox 304 giúp rà lại đủ kiểu thân và chuẩn ren. Khi cần kiểm tra nguyên nhân tiếng từ mạch khí, có thể đối chiếu Van tiết lưu ren ngoài cho nhánh điều khiển; phụ kiện này phục vụ chức năng khác và không thay vai trò của đầu giảm thanh.

Bộ phận phối hợp phù hợp thường là van có cổng xả đúng PT3/8, đường ống được cố định tốt và thiết bị xử lý khí hoạt động ổn định. Tránh ghép nhiều đầu chuyển chỉ để dùng sản phẩm đang có sẵn, vì chiều dài tăng thêm có thể làm thân nhô ra, tăng lực uốn lên ren và tạo thêm vị trí có nguy cơ rò.

Điểm chọn riêng của cấu hình PT3/8

Cấu hình này phù hợp khi cần tối ưu khoang lắp cho ren PT 3/8. Không nên bắt đầu bằng câu hỏi “ống cấp khí bao nhiêu” bởi đầu giảm thanh bắt vào cổng xả của van hoặc thiết bị; đường kính ống cấp không quyết định trực tiếp cỡ ren tại cửa xả. Cách làm chắc chắn là đọc nhãn van, bản vẽ, hồ sơ mua trước đó hoặc tháo mẫu và nhận diện ren.

Với vị trí manifold sát cánh tủ, khoảng hở ngang quan trọng hơn chiều cao trong tủ hẹp. Đây là ảnh hưởng bố trí riêng cần kiểm tra trước khi chọn đầu phẳng. Nếu chỉ nhìn ảnh sản phẩm, người mua dễ bỏ qua không gian cho dụng cụ, hướng thoát khí và vùng chuyển động của cơ cấu lân cận.

Nhận diện đúng ren PT3/8 trước khi lắp

Nhiệm vụ chính là kiểm tra vị trí lục giác có còn đường vào cho cờ lê. Dùng thước chỉ cho thông tin tham khảo về đường kính; kết luận chuẩn ren còn cần bước ren, độ côn, ký hiệu của nhà chế tạo và mẫu đối chứng. Đặc biệt, PT và NPT có cùng cỡ danh nghĩa vẫn không được xem là thay thế trực tiếp nếu chưa xác nhận tương thích.

• Ghi lại nguyên văn ký hiệu trên cổng thiết bị: PT3/8.
• Kiểm tra bề mặt ren cái, độ sâu hữu dụng và vật liệu của thân van.
• Đưa sản phẩm vào bằng tay ở những vòng đầu; dừng nếu bị xiên hoặc kẹt sớm.
• Chỉ dùng phương án làm kín ren phù hợp với hướng dẫn của thiết bị và điều kiện vận hành.

Khác gì so với lựa chọn gần NPT1/4

Đối chiếu quan trọng nhất của BSLMI-03PT là so PT 1/4 khi lưu lượng nhánh và cổng thiết bị cho phép. Cấu hình đầu phẳng NPT1/4 là lựa chọn gần để kiểm tra lại cỡ hoặc chuẩn, nhưng không phải sản phẩm thay thế tự động. Nếu cổng thật không trùng cả chuẩn lẫn cỡ, cần chọn đúng model thay vì cố siết hoặc thêm nhiều vật liệu làm kín.

Một phương án khác để kiểm tra chéo là đầu phẳng M5. Khi đổi sang cỡ khác, hãy xem lại tiết diện xả, tốc độ chu kỳ, khả năng tạo áp ngược và khoảng thao tác. Website không công bố quan hệ quy đổi lưu lượng giữa các model, vì vậy không nên tự gán một giá trị cho PT3/8.

Tình huống nên chọn: module khí gắn trên ray hoặc bảng gá

Trong module khí gắn trên ray hoặc bảng gá, BSLMI-03PT có ý nghĩa khi cổng thiết bị đã được xác nhận là PT3/8, môi trường cần thân Inox 304 và kiểu đầu phẳng phù hợp đường bao cơ khí. Lợi ích thực tế nằm ở việc giảm tiếng ồn xả ngay tại nguồn, giữ cụm lắp gọn và giúp người bảo trì nhận biết rõ model theo mã.

Nếu tiếng ồn phát sinh từ rò ống, van hỏng, rung đường ống hoặc luồng khí va vào tấm che, thay đầu giảm thanh có thể không xử lý đúng nguyên nhân. Hãy quan sát thời điểm xuất hiện tiếng, nghe từng chu kỳ và kiểm tra bằng dung dịch phát hiện rò tại các mối ghép khác trước khi kết luận.

Khi không nên dùng BSLMI-03PT

• Cổng thực tế không phải PT3/8, hoặc chưa xác định được chuẩn ren.
• Cơ cấu yêu cầu xả tự do hoàn toàn và nhà sản xuất không cho phép lắp phần tử tiêu âm.
• Không gian xung quanh làm che bề mặt thoát khí hoặc khiến thân bị va liên tục.
• Môi chất, nhiệt độ hay áp suất vượt dữ liệu đã được nhà bán hàng công bố cho sản phẩm.
• Sự cố nằm ở rò khí, van kẹt hay đường ống rung thay vì tiếng tại cửa xả.

Trong các trường hợp trên, nên xử lý nguyên nhân hoặc lấy xác nhận kỹ thuật trước. Không khoan, cắt, mài hay thay đổi kết cấu lõi tiêu âm vì thao tác này làm dữ liệu công bố ban đầu không còn giá trị.

Trình tự lắp dành cho vị trí manifold sát cánh tủ

Cô lập nguồn khí, xả hết áp tồn và bảo đảm cơ cấu không thể tự chuyển động. Lau sạch cổng ren và vùng xung quanh để chất bẩn không rơi vào van. So sánh sản phẩm mới với mẫu tháo ra, chú ý chuẩn ren, cỡ, chiều dài ăn ren và vùng đặt dụng cụ.

Khởi ren BSLMI-03PT bằng tay, giữ trục thẳng với cổng. Dùng dụng cụ đúng cỡ trên phần được thiết kế để siết; không tác động lực lên vùng tiêu âm. Dừng ở vị trí chắc chắn theo hướng dẫn của thiết bị, tránh cố xoay chỉ để làm đẹp hướng lắp. Với đầu phẳng, cần kiểm tra lại khoảng hở sau khi tấm che hoặc cửa tủ đóng hoàn toàn.

Câu hỏi nhanh về BSLMI-03PT

Có thể thay PT3/8 bằng chuẩn ren khác cùng cỡ không?

Không nên. Chỉ thực hiện khi nhà chế tạo xác nhận hai phía tương thích hoặc cho phép dùng đầu chuyển phù hợp; cùng cỡ danh nghĩa không bảo đảm cùng biên dạng ren.

Cần kiểm tra điều gì ngay trước khi cấp khí?

Kiểm tra đúng mã, trục ren thẳng, mối ghép chắc, bề mặt xả không bị che, dụng cụ đã lấy khỏi máy và con người đã ra khỏi vùng chuyển động.
