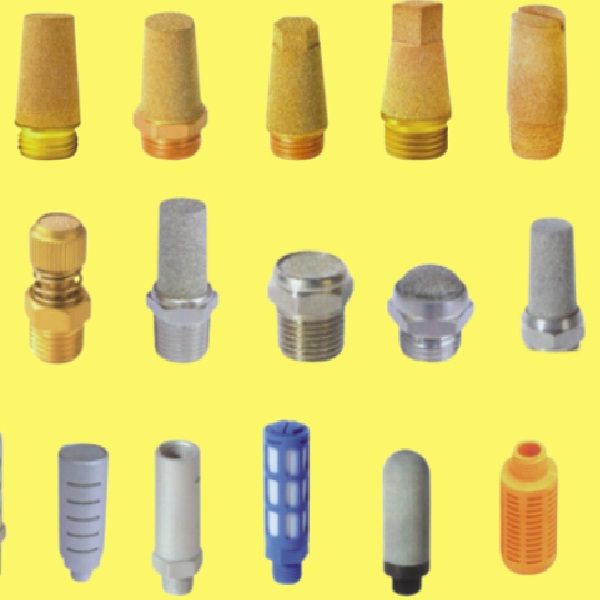

Đầu giảm âm thanh khí nén

Đầu giảm âm thanh khí nén là phụ kiện lắp tại cổng xả của van, bộ điều khiển hoặc thiết bị khí nén để làm giảm tiếng rít khi khí nén thoát nhanh ra môi trường. Thay vì để luồng khí xả tập trung qua một lỗ nhỏ với vận tốc cao, phần tử tiêu âm giúp phân tán luồng khí qua bề mặt có nhiều lỗ nhỏ, nhờ đó giảm nhiễu loạn và tiếng ồn tại điểm xả.

Danh mục sản phẩm của chúng tôi thuộc Phụ kiện khí nén – thủy lực và liên quan trực tiếp tới van khí nén, van điện từ khí nén, van tay khí nén, đường ống và xi lanh. Tại TDKMART.COM hiện có các nhóm giảm âm bằng đồng dạng hình trụ, đồng đầu bằng, nhựa và Inox 304 với nhiều cỡ ren. Khi chọn nên đi theo thứ tự vị trí xả → cỡ/chuẩn ren → lưu lượng xả → vật liệu → hình dạng và không gian lắp, thay vì chọn chỉ theo kích thước bên ngoài.

Đầu giảm âm khí nén làm việc ở đâu trong hệ thống?

Vị trí phổ biến nhất là cổng xả của van phân phối hoặc van đảo chiều. Khi xi lanh chuyển động, khí ở khoang đối diện phải thoát qua van ra ngoài. Nếu xả trực tiếp, dòng khí có thể tạo tiếng rít lớn. Đầu giảm âm được lắp vào đúng cổng xả để phân tán dòng khí trước khi đưa ra môi trường.

Điểm cần lưu ý là giảm âm không phải van tiết lưu và cũng không phải đầu bịt. Cổng xả vẫn phải thông thoáng theo yêu cầu của mạch. Nếu chọn phần tử quá nhỏ, bị bẩn hoặc bị nghẹt, khả năng xả có thể giảm và tạo áp suất ngược, từ đó ảnh hưởng tốc độ hoặc phản ứng của cơ cấu khí nén. Vì vậy mục tiêu là giảm ồn nhưng vẫn bảo đảm khả năng xả phù hợp.

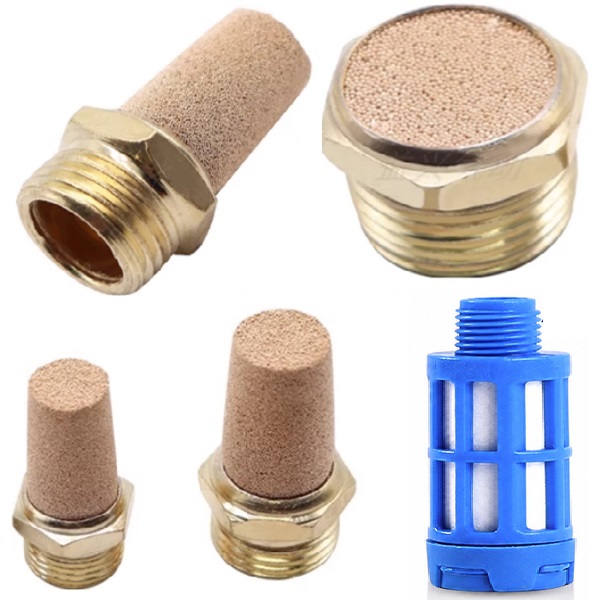

Chọn nhanh đầu giảm âm theo vật liệu và kiểu thân

1. Giảm âm đồng hình trụ BSL

Giảm âm thanh khí nén hình trụ vật liệu đồng là nhóm dùng thân/khối tiêu âm bằng đồng thau dạng hình trụ hoặc nón và chân ren ngoài. Dòng hiện có các lựa chọn M5, G1/8, G1/4, G3/8 và G1/2, phù hợp để đối chiếu với nhiều cổng xả phổ biến của van khí nén.

Điểm mạnh của dạng hình trụ là phần vật liệu xốp/đa lỗ có diện tích bề mặt lớn hơn so với một lỗ xả trần. Tuy nhiên, thân cao hơn cũng cần khoảng trống xung quanh. Khi lắp trong cụm van nhiều tầng hoặc sát vách tủ, nên kiểm tra chiều cao và khoảng cách giữa các cổng trước khi chọn.

2. Giảm âm đồng đầu bằng BSLM

Giảm âm khí nén đầu bằng vật liệu đồng có thân thấp và phần ngoài dạng bằng/lục giác, thuận tiện tại vị trí cần tiết kiệm chiều cao. Dòng hiện có M5, G1/8, G1/4, G3/8 và G1/2.

BSLM không nên được hiểu đơn giản là “BSL ngắn hơn”. Khi thay thế, vẫn cần kiểm tra khả năng thoát khí của model cụ thể. Nếu một van xả lưu lượng lớn nhưng lắp giảm âm quá nhỏ chỉ để tiết kiệm không gian, thời gian xả có thể tăng. Do đó cỡ ren chỉ là bước đầu; lưu lượng của van và chu kỳ làm việc cũng cần được xem xét.

3. Giảm âm khí nén bằng nhựa PSL

Giảm âm thanh khí nén vật liệu nhựa là lựa chọn nhẹ, gọn cho nhiều hệ thống khí nén thông dụng. Trang sản phẩm hiện có các cỡ G1/8, G1/4, G3/8 và G1/2. Vật liệu nhựa giúp giảm trọng lượng tại cụm van và không bị gỉ như vật liệu sắt thông thường.

Khi chọn nhựa, không nên suy rộng rằng sản phẩm phù hợp với mọi nhiệt độ, hóa chất hay môi trường ngoài trời. Hãy dùng giới hạn của model cụ thể làm căn cứ. Nếu khu vực có nhiệt cao, hóa chất hoặc yêu cầu vật liệu riêng, nên so sánh với nhóm đồng hoặc phụ kiện Inox và đầu giảm âm Inox 304.

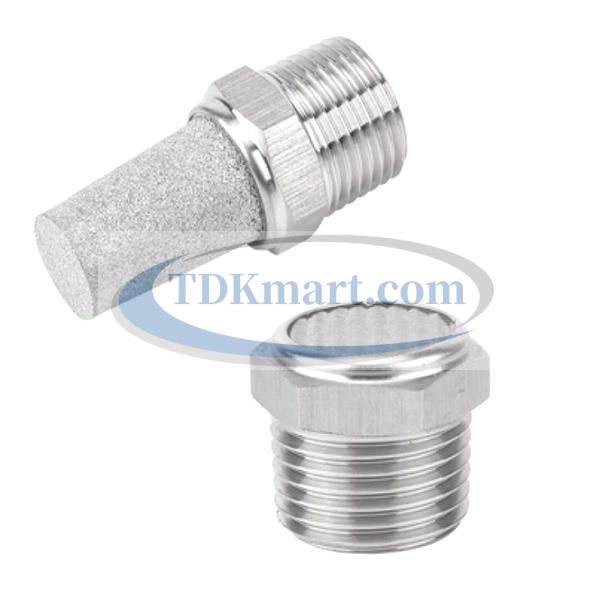

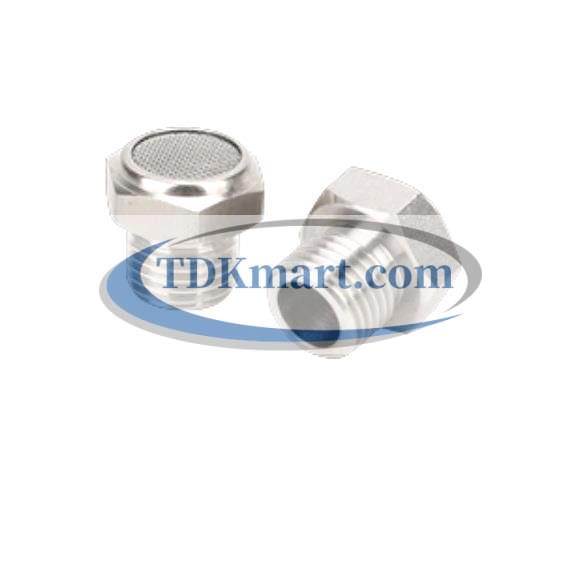

4. Đầu giảm âm Inox 304 đầu phẳng

Nhóm Inox 304 đầu phẳng hiện được tách theo các cỡ ren 1/8, 1/4, 3/8 và 1/2. Người dùng có thể đi trực tiếp đến Inox 304 đầu phẳng 1/8, đầu phẳng 1/4, đầu phẳng 3/8 hoặc đầu phẳng 1/2.

Một điểm quan trọng là các trang Inox có biến thể ren PT/NPT ở một số size. Vì vậy không nên chỉ dựa vào con số 1/8 hoặc 1/4. Khi thay sản phẩm cũ, cần xác định đúng chuẩn ren; ren có kích thước danh nghĩa giống nhau nhưng khác tiêu chuẩn có thể không ghép đúng hoặc không làm kín đúng cách.

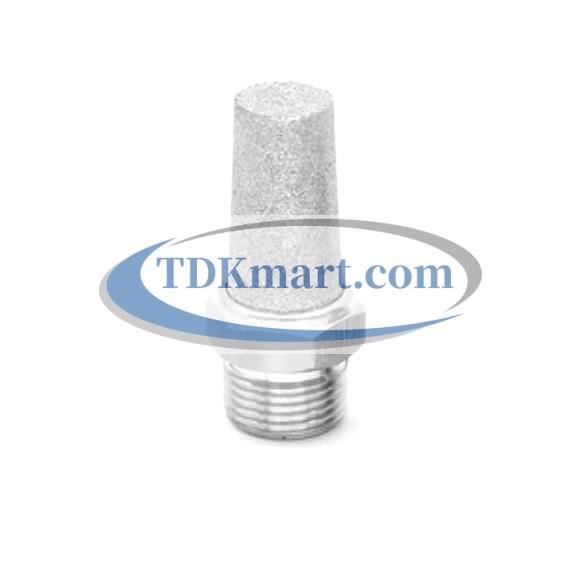

5. Đầu giảm âm Inox 304 đầu cao

Dạng đầu cao phù hợp khi vị trí lắp có đủ không gian và thiết kế cần thân tiêu âm dài hơn. Các size trên website gồm 1/8, 1/4, 3/8 và 1/2.

Đầu cao và đầu phẳng không nên được lựa chọn chỉ theo hình thức. Hãy cân nhắc kích thước cổng, lượng khí cần xả, khoảng hở cơ khí và điều kiện môi trường. Nếu tủ van rất chật, dạng đầu phẳng có lợi về chiều cao; nếu không gian cho phép, có thể so sánh dạng đầu cao theo thông số của model cụ thể.

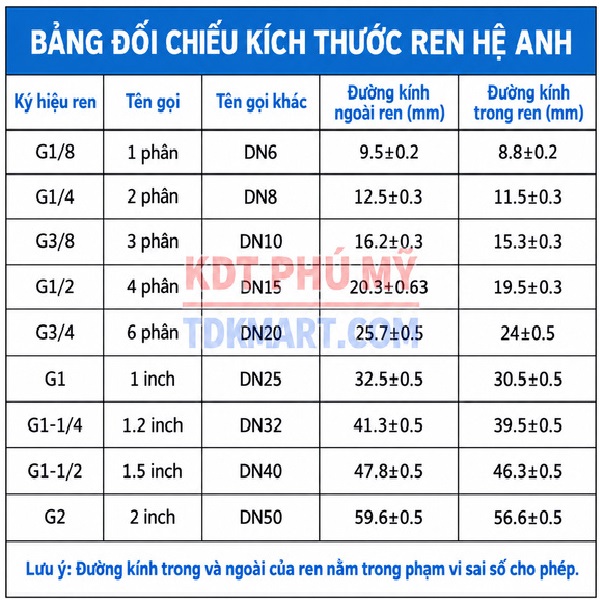

Cách chọn cỡ ren đúng cho đầu giảm âm

Đầu giảm âm thường có chân ren ngoài và được vặn trực tiếp vào cổng xả ren trong của van. Trước khi đặt hàng, cần xác định kích thước và chuẩn ren của cổng xả. Các cỡ gặp trên website gồm M5, 1/8, 1/4, 3/8 và 1/2 tùy dòng.

Không nên đo đường kính ngoài rồi quy đổi ngay thành “ren 1/4” mà bỏ qua chuẩn ren. Với nhóm Inox, website hiện có biến thể PT và NPT ở một số sản phẩm; với BSL/BSLM/PSL, trang sản phẩm đang ghi hệ G cho nhiều cỡ. Nếu model van còn đọc được, ưu tiên kiểm tra catalogue hoặc ký hiệu cổng của van.

Không dùng lực để thử hai ren nghi ngờ khác chuẩn

Nếu đầu giảm âm chỉ vào được một hoặc hai vòng rồi kẹt bất thường, không nên tiếp tục siết mạnh. Sai bước ren hoặc sai dạng côn/song song có thể làm hỏng cả chân giảm âm và cổng xả của van. Chi phí thay van thường lớn hơn nhiều so với việc xác định đúng ren trước khi lắp.

Chọn giảm âm theo lưu lượng xả, không chỉ theo ren

Một đầu giảm âm có ren lắp vừa chưa chắc là lựa chọn tối ưu nếu tiết diện thoát khí quá nhỏ so với lưu lượng xả. Khi xi lanh lớn hoặc chu kỳ máy nhanh, lượng khí thoát qua van trong thời gian ngắn có thể đáng kể. Phần tử giảm âm tạo thêm cản trở nhất định so với cổng xả mở, vì vậy phải chọn loại có khả năng xả phù hợp.

Nếu sau khi lắp giảm âm, xi lanh chậm rõ rệt ở một chiều, chuyển trạng thái kém hoặc van phản ứng khác trước, cần kiểm tra xem giảm âm có quá nhỏ, bám bụi/dầu hoặc bị nghẹt hay không. Không nên tăng áp suất nguồn ngay để bù cho một cổng xả đang bị cản.

Áp suất ngược tại cổng xả ảnh hưởng thế nào?

Khi khí thoát không đủ nhanh, áp suất có thể còn lại ở phía đang xả. Đối với xi lanh tác động kép, điều này làm tăng lực cản ở khoang đối diện và có thể khiến chuyển động chậm hơn. Trong mạch có nhiều van hoạt động liên tục, hiện tượng này cũng có thể làm thời gian chu kỳ thay đổi.

Vì vậy mục tiêu của đầu giảm âm không phải “bịt bớt khí” để giảm tiếng ồn, mà là phân tán dòng xả theo cách vẫn cho phép khí thoát đủ. Nếu cần chủ động điều chỉnh tốc độ xi lanh, nhóm phù hợp là van tiết lưu khí nén, không phải giảm âm.

Giảm âm nên lắp ở cổng nào của van?

Đầu giảm âm được lắp tại cổng xả tương ứng của van, không lắp vào cổng nguồn hoặc cổng làm việc nếu sơ đồ không yêu cầu. Với van 5/2 có hai cổng xả, có thể cần hai đầu giảm âm. Với van có một cổng xả chung, số lượng sẽ khác. Cách chính xác nhất là đọc ký hiệu P, A, B, R/S hoặc sơ đồ trên thân van.

Nếu đang dùng van tay khí nén 4H hoặc một van điện từ 5/2, cần nhận diện đúng hai cổng xả trước khi lắp. Không dựa vào vị trí hình học vì mỗi dòng van có cách bố trí cổng khác nhau.

Liên kết với van điện từ khí nén

Van điện từ khí nén là một trong những vị trí sử dụng đầu giảm âm phổ biến. Khi coil chuyển trạng thái, khí từ một khoang của cơ cấu chấp hành thoát qua cổng xả của van. Nếu máy hoạt động liên tục, số lần xả trong một ca có thể rất lớn và tiếng rít lặp lại trở thành nguồn ồn đáng kể.

Khi chọn giảm âm cho van điện từ, nên ghi model van, cỡ ren cổng xả và số lượng cổng cần lắp. Nếu van được lắp trên đế van điện từ hoặc manifold, cần xác định khí xả tại từng van hay qua đường xả chung để chọn đúng vị trí.

Liên kết với xi lanh: đầu giảm âm không lắp theo đường kính piston

Xi lanh khí nén tạo ra lượng khí xả phụ thuộc vào thể tích khoang, hành trình và tần suất hoạt động, nhưng đầu giảm âm thường được chọn theo cổng xả của van điều khiển chứ không lắp trực tiếp theo “phi xi lanh”. Vì vậy, biết xi lanh 32, 50 hay 63 mm chưa đủ để xác định ren giảm âm.

Với xi lanh lớn hoặc chu kỳ cao, dữ liệu về lưu lượng trở nên quan trọng hơn. Nếu hệ thống bị chậm sau khi thay đầu giảm âm, hãy kiểm tra khả năng xả trước khi kết luận xi lanh hoặc van có lỗi.

Khi nào đầu giảm âm bị nghẹt?

Phần tử tiêu âm có nhiều lỗ nhỏ nên có thể tích tụ bụi, dầu hoặc cặn theo thời gian, đặc biệt khi chất lượng khí nén không tốt hoặc cổng xả nằm trong môi trường nhiều bụi. Dấu hiệu thường gặp là tiếng xả thay đổi, lưu lượng thoát giảm hoặc cơ cấu chậm hơn so với trước.

Nếu tình trạng lặp lại, cần kiểm tra cả nguồn khí và bộ lọc khí nén. Thay giảm âm liên tục nhưng không xử lý nguồn nước/dầu/bụi từ hệ thống chỉ giải quyết phần ngọn. Với môi trường rất bẩn, nên bố trí bảo trì định kỳ theo điều kiện vận hành thực tế.

Kiểm tra giảm âm khi xi lanh chạy chậm

1. So sánh hai chiều chuyển động: nếu chỉ một chiều chậm, xác định cổng xả tương ứng.
2. Kiểm tra van tiết lưu: tránh nhầm lỗi tiết lưu với lỗi giảm âm.
3. Quan sát đầu giảm âm: tìm bụi, dầu, cặn hoặc biến dạng.
4. Đối chiếu cỡ ren/model: kiểm tra có đang dùng đầu quá nhỏ so với cấu hình ban đầu không.
5. Kiểm tra nguồn khí: áp suất thấp hoặc ống nhỏ cũng gây triệu chứng tương tự.
6. Thử nghiệm theo quy trình an toàn: chỉ tháo kiểm tra khi hệ thống đã được cô lập và xả áp.

Đồng, nhựa hay Inox 304?

Không có một vật liệu tốt nhất cho mọi hệ thống. Đồng thau là lựa chọn phổ biến cho nhiều vị trí xả và có nhiều kiểu thân; nhựa có lợi thế nhẹ và gọn; Inox 304 phù hợp khi thiết kế yêu cầu vật liệu thép không gỉ hoặc môi trường cần khả năng chống gỉ cao hơn.

Không nên chọn Inox chỉ vì cho rằng nó luôn “giảm âm tốt hơn”. Hiệu quả xả/giảm tiếng ồn phụ thuộc nhiều vào cấu trúc phần tử tiêu âm và lưu lượng, không chỉ vật liệu thân. Ngược lại, không nên chọn nhựa chỉ vì giá thấp nếu nhiệt độ hoặc môi trường vượt giới hạn của model. Hãy ưu tiên dữ liệu kỹ thuật của sản phẩm cụ thể.

Hướng dẫn lắp đầu giảm âm khí nén

1. Cô lập nguồn khí và xả áp trước khi thao tác.
2. Xác định đúng cổng xả theo sơ đồ van.
3. Kiểm tra ren về cỡ, chuẩn và tình trạng bề mặt.
4. Làm sạch cổng, không để mạt kim loại hoặc vật liệu cũ rơi vào van.
5. Lắp thẳng ren, tránh vặn chéo ngay từ vòng đầu.
6. Không siết vào phần vật liệu xốp nếu thiết kế có vị trí lục giác dành cho dụng cụ.
7. Kiểm tra khoảng hở để khí xả không bị che kín bởi vách hoặc thiết bị khác.
8. Cấp khí lại từ từ và kiểm tra hoạt động ở từng trạng thái.

Những lỗi thường gặp khi chọn và sử dụng

• Chọn đúng cỡ danh nghĩa nhưng sai chuẩn ren.
• Lắp giảm âm vào nhầm cổng nguồn hoặc cổng làm việc.
• Chọn loại quá nhỏ khiến cổng xả bị cản.
• Dùng giảm âm thay cho van tiết lưu để điều chỉnh tốc độ xi lanh.
• Để đầu tiêu âm sát vách đến mức bề mặt thoát khí bị che.
• Không kiểm tra giảm âm khi xi lanh đột ngột chạy chậm.
• Tiếp tục sử dụng phần tử đã bám nhiều dầu, bụi hoặc cặn.
• Chọn vật liệu theo cảm tính mà không kiểm tra môi trường.
• Siết vào phần thân xốp làm biến dạng vật liệu tiêu âm.
• Dùng lực lớn khi ren chỉ vào được vài vòng và có dấu hiệu sai chuẩn.

Checklist trước khi đặt hàng

• Model van hoặc thiết bị có cổng xả.
• Số lượng cổng xả cần lắp.
• Cỡ ren: M5, 1/8, 1/4, 3/8, 1/2 hoặc cỡ khác.
• Chuẩn ren: G/BSP, PT, NPT hoặc tiêu chuẩn thực tế.
• Không gian cho phép: cần đầu thấp hay có thể dùng đầu cao.
• Vật liệu mong muốn: đồng, nhựa hay Inox 304.
• Tần suất làm việc và lưu lượng xả của hệ thống.
• Môi trường có bụi, dầu, độ ẩm, nhiệt hoặc tác nhân ăn mòn hay không.
• Ảnh cận cổng ren nếu không còn đọc được model.

Liên kết nội bộ theo từng cấp

Liên kết lên: Phụ kiện khí nén – thủy lực.

Nhóm sản phẩm trực tiếp: giảm âm đồng hình trụ BSL | giảm âm đồng đầu bằng BSLM | giảm âm nhựa PSL | Inox 304 đầu phẳng | Inox 304 đầu cao.

Inox 304 đầu phẳng theo size: 1/8 | 1/4 | 3/8 | 1/2.

Inox 304 đầu cao: 1/8 | 1/4 | 1/2.

Liên kết ngang trong hệ van: van khí nén | van điện từ | van tay khí nén | van tiết lưu | van điều áp.

Liên kết ngang theo hệ thống: xi lanh khí nén | đầu nối nhanh khí nén | đầu nối nhanh Inox | ống hơi khí nén | bộ lọc khí nén.

Câu hỏi thường gặp về đầu giảm âm khí nén

Đầu giảm âm có làm giảm áp suất của hệ thống không?

Nó được đặt ở đường xả chứ không phải đường cấp chính. Tuy nhiên, nếu đầu giảm âm quá nhỏ hoặc bị nghẹt, cản trở xả có thể tạo áp suất ngược và ảnh hưởng chuyển động của cơ cấu. Vì vậy phải chọn đúng khả năng xả.

Van 5/2 cần bao nhiêu đầu giảm âm?

Nhiều van 5/2 có hai cổng xả riêng nên có thể cần hai đầu, nhưng phải xem sơ đồ/model cụ thể. Không nên mua theo số lượng cố định trước khi kiểm tra thân van.

Ren 1/4 của mọi đầu giảm âm có giống nhau không?

Không nên mặc định. Ngoài kích thước danh nghĩa còn có chuẩn ren như G/BSP, PT hoặc NPT. Cần đối chiếu đúng với cổng xả.

Đầu giảm âm có thay van tiết lưu được không?

Không. Giảm âm có nhiệm vụ chính là xử lý tiếng ồn ở khí xả; van tiết lưu được thiết kế để điều chỉnh lưu lượng và tốc độ cơ cấu.

Vì sao xi lanh chậm sau khi lắp giảm âm mới?

Cần kiểm tra đầu giảm âm có đúng cỡ, có bị cản hoặc nghẹt không; đồng thời kiểm tra van tiết lưu, áp suất nguồn và đường ống. Không nên tăng áp suất trước khi tìm nguyên nhân.

Nên chọn đồng, nhựa hay Inox?

Chọn theo môi trường, yêu cầu vật liệu, không gian và thông số của model. Không có vật liệu duy nhất phù hợp mọi ứng dụng.

Khi nào nên thay đầu giảm âm?

Khi thân hư, ren biến dạng, phần tử tiêu âm bị nghẹt khó xử lý hoặc khả năng xả suy giảm làm ảnh hưởng hoạt động của thiết bị. Tần suất thay phụ thuộc môi trường và chất lượng khí.

Chọn đúng đầu giảm âm từ cổng xả thay vì chỉ nhìn hình dạng

Để chọn nhanh, hãy bắt đầu từ model van và cổng xả: xác định ren, số lượng cổng, lưu lượng và không gian. Sau đó mới chọn đồng hình trụ, đồng đầu bằng, nhựa hoặc Inox 304. Cách này giúp giảm nguy cơ lắp vừa ren nhưng xả không phù hợp.

Trang danh mục này nên giữ vai trò hướng dẫn lựa chọn và điều hướng. Các trang BSL, BSLM, PSL và từng size Inox tiếp tục đi sâu vào cấu tạo, kích thước và thông số riêng. Cấu trúc đó giúp nội dung giữa trang mẹ và trang sản phẩm khác nhau rõ hơn, đồng thời tạo hệ liên kết lên – xuống – ngang chặt chẽ cho cụm phụ kiện khí nén.
