Đầu nối nhanh Inox là nhóm phụ kiện bằng thép không gỉ 304 dùng để nối ống với ống, nối ống với cổng ren, đổi hướng hoặc chia nhánh trong hệ thống khí nén và các đường ống kỹ thuật phù hợp. Điểm quan trọng khi lựa chọn không chỉ là vật liệu Inox mà còn là cơ chế giữ ống: ghim nhanh, siết ống hoặc siết hạt bắp. Hai sản phẩm cùng phi 8 hoặc phi 10 vẫn có thể khác hoàn toàn về cách lắp và loại ống sử dụng.

Tại TDKMART.COM, danh mục này được tổ chức theo hướng vật liệu → cơ chế kết nối → hình dạng → kích thước ống → kiểu ren → vị trí lắp. Cách tra cứu này chúng tôi giúp hạn chế nhầm giữa đầu ghim nhanh, đầu siết ống, hạt bắp, xuyên vách và đầu nối ren. Danh mục thuộc hệ Phụ kiện khí nén – thủy lực. Nếu cần đầu nối nhanh fitting vật liệu khác, có thể đối chiếu đầu nối nhanh khí nén, đầu nối khí nén trắng hoặc đầu nối ống hơi bằng đồng thau.

Chọn đầu nối Inox theo 4 bước

1. Xác định ống: đo đường kính ngoài OD và kiểm tra vật liệu/độ cứng của ống.
2. Chọn cơ chế: ghim nhanh, siết ống hay hạt bắp theo kiểu ống và yêu cầu lắp.
3. Chọn hình dạng: thẳng, giảm, co, T, Y, ngã tư hoặc xuyên vách.
4. Xác định ren: nếu có, ghi rõ ren ngoài/ren trong, kích thước và chuẩn ren.

Ba cơ chế kết nối ống thường gặp

Ba cơ chế trên không nên thay thế cho nhau chỉ vì cùng kích thước danh nghĩa. Đầu ghim 8 mm được thiết kế theo nguyên lý khác đầu siết 8 mm; hạt bắp 8 mm cũng phải đi đúng thân nối và ốc siết của hệ tương ứng.

Chọn nhanh theo nhu cầu lắp đặt

Nối thẳng: chọn theo cơ chế giữ ống

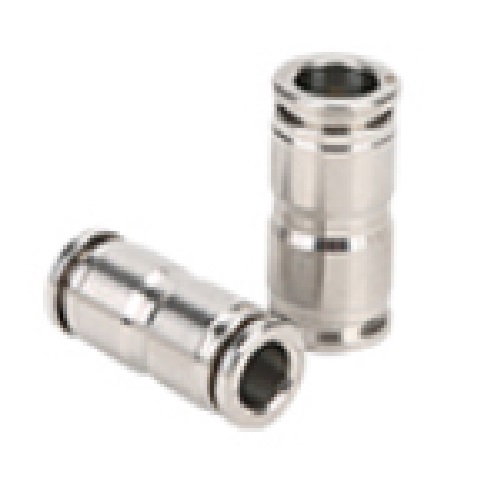

Đầu nối khí thẳng Inox hai đầu ghim phù hợp khi hai ống có cùng OD và cần thao tác push-in. Trước khi chọn nên đo đường kính ngoài của ống thực tế; nếu hai ống khác size, chuyển sang nhóm nối giảm.

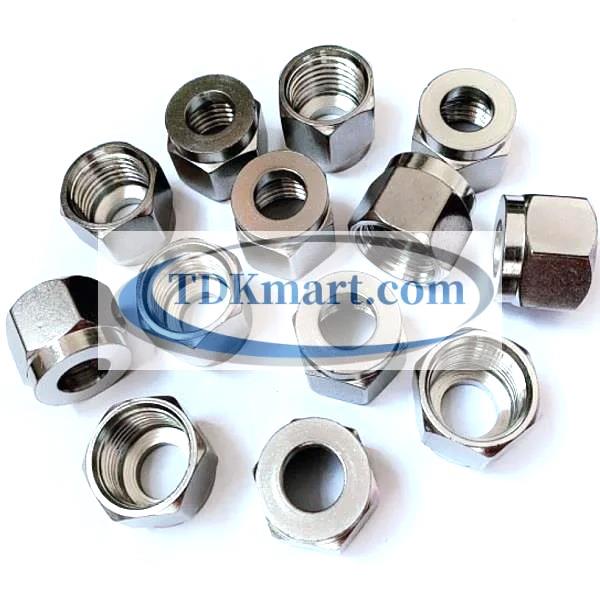

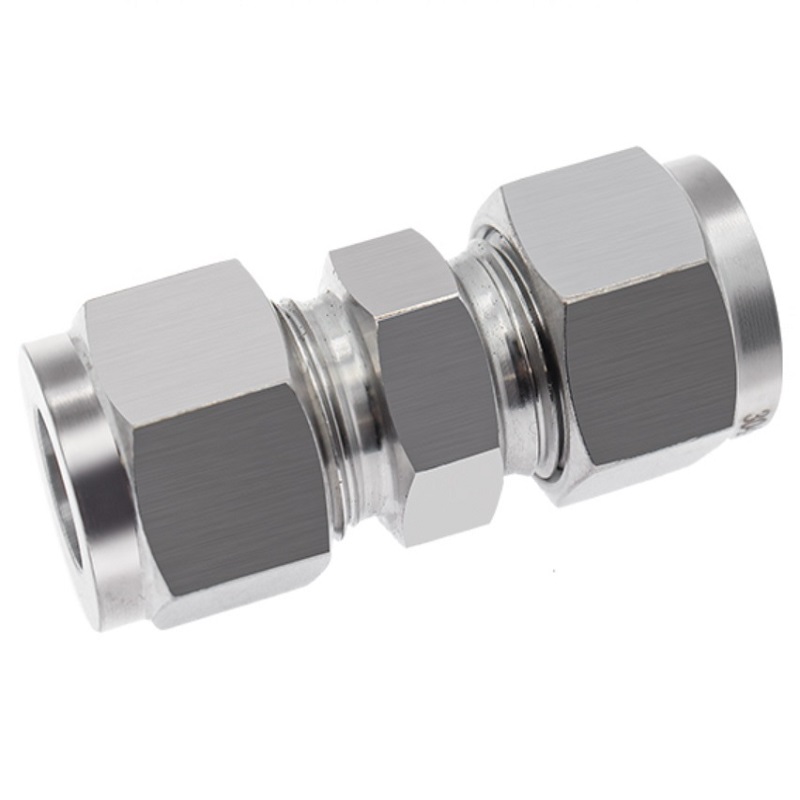

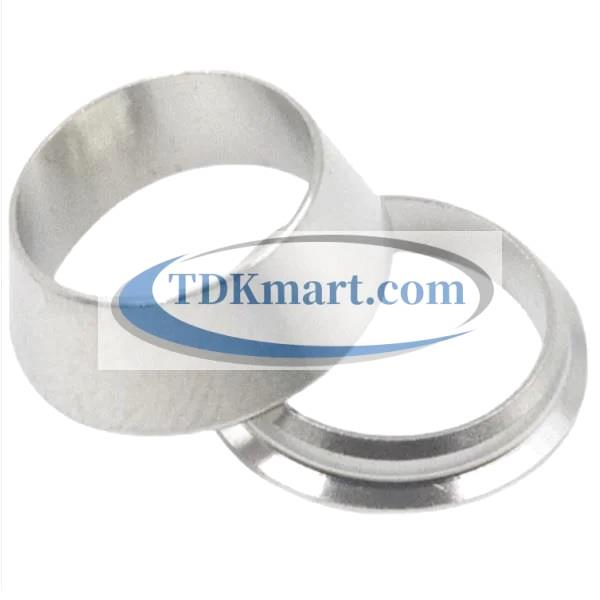

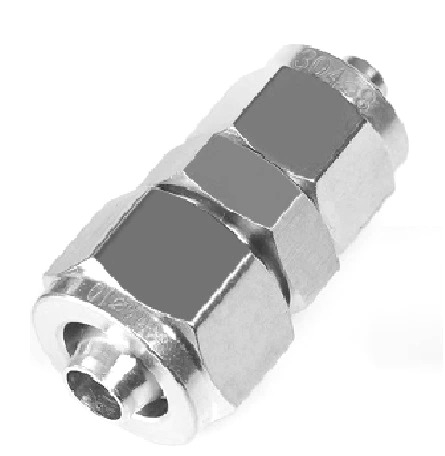

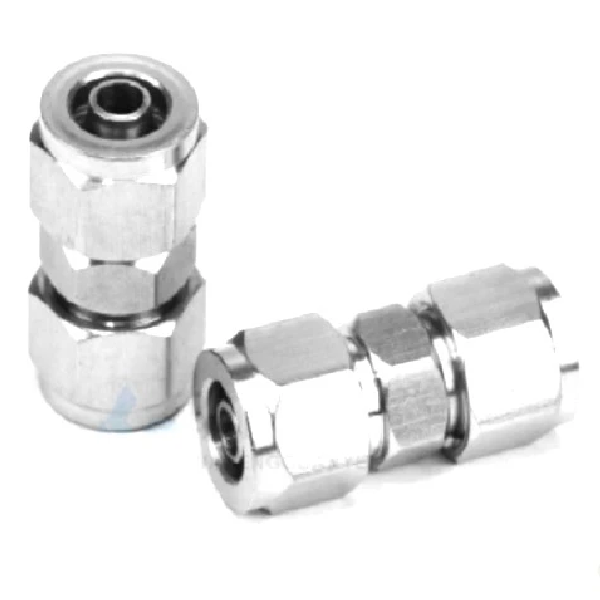

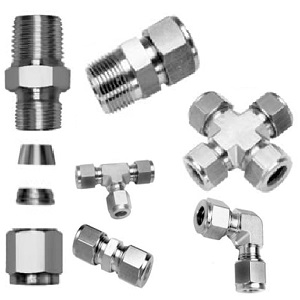

Nếu ưu tiên giữ bằng đai ốc, xem đầu nối Inox 304 hai đầu siết ống. Với ống cứng và hệ ferrule, xem đầu nối thẳng Inox 304 hai đầu hạt bắp. Khi cần phụ kiện thay thế, có thể tra hạt bắp Inox 304 và ốc siết hạt bắp, nhưng phải bảo đảm đúng hệ và đúng size.

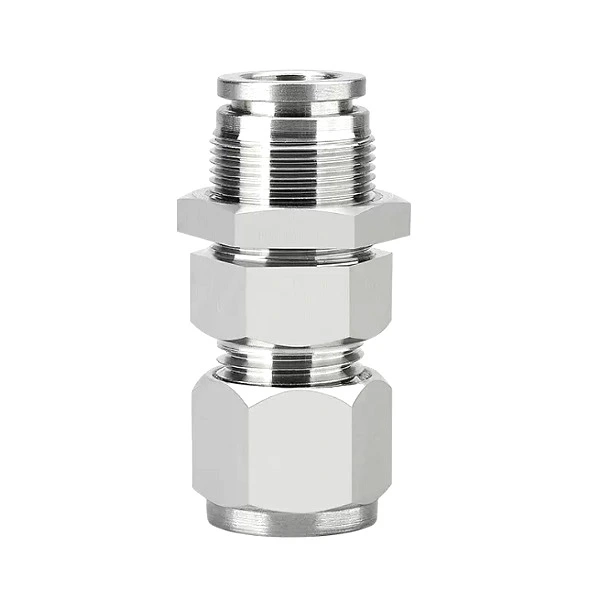

Xuyên vách: vừa nối ống vừa cố định lên panel

Đầu nối xuyên vách khác nối thẳng tự do ở chỗ thân fitting có phần khóa lên tấm hoặc thành máy. Cấu hình này phù hợp với tủ điều khiển, panel hoặc nơi cần tách rõ đường ống hai phía.

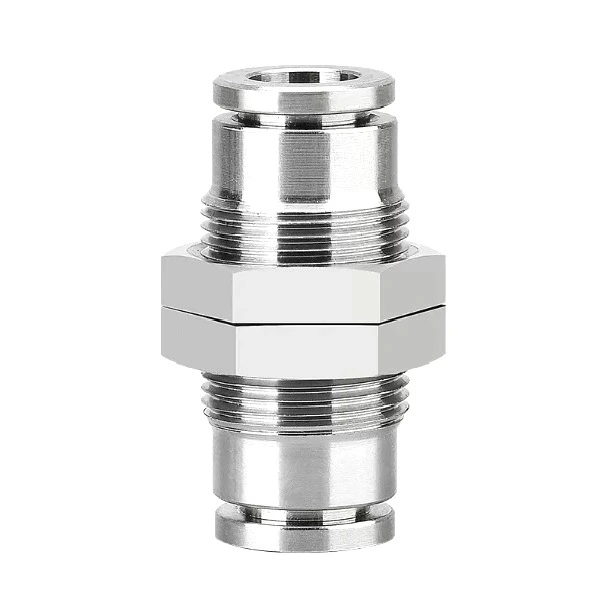

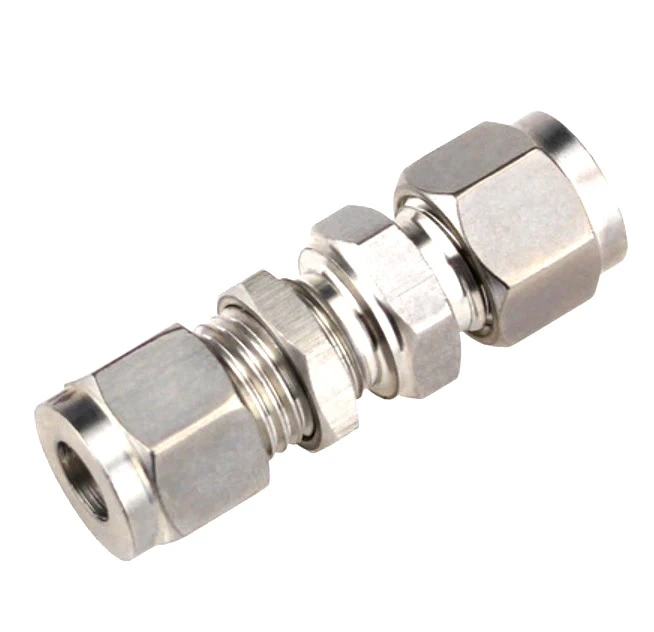

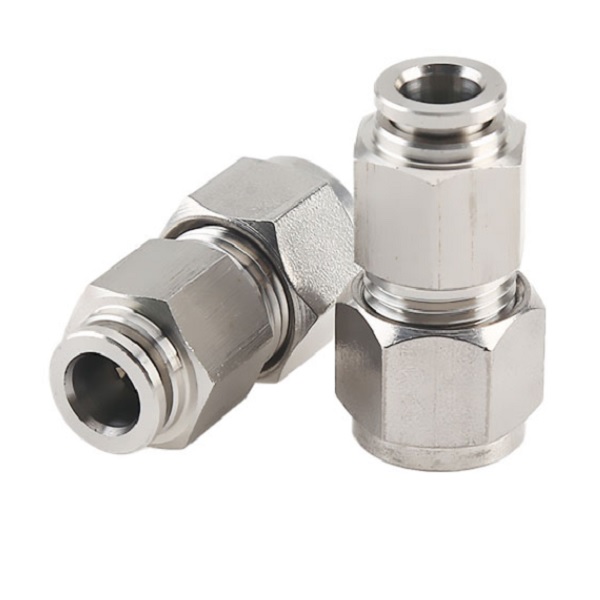

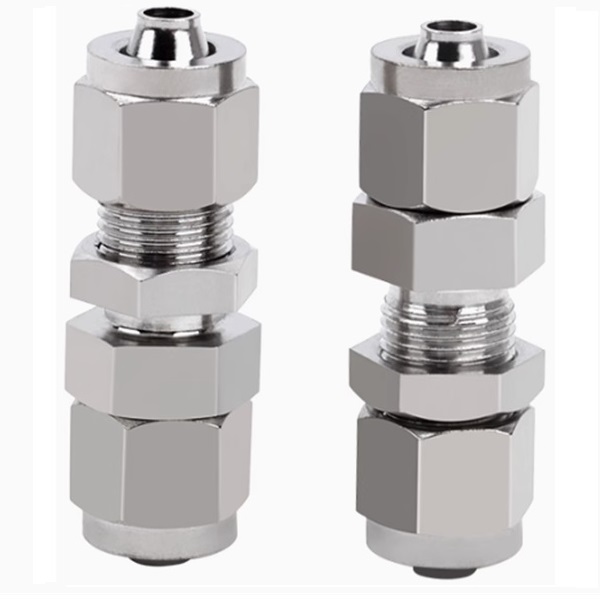

Với push-in, xem xuyên vách hai đầu ghim. Với cơ cấu siết, xem xuyên vách hai đầu siết ống. Với ferrule, xem xuyên vách hai đầu hạt bắp. Nếu hai phía dùng hai cơ chế khác nhau, có thể tham khảo một đầu ghim – một đầu hạt bắp.

Nối giảm: chuyển size trực tiếp tại một chi tiết

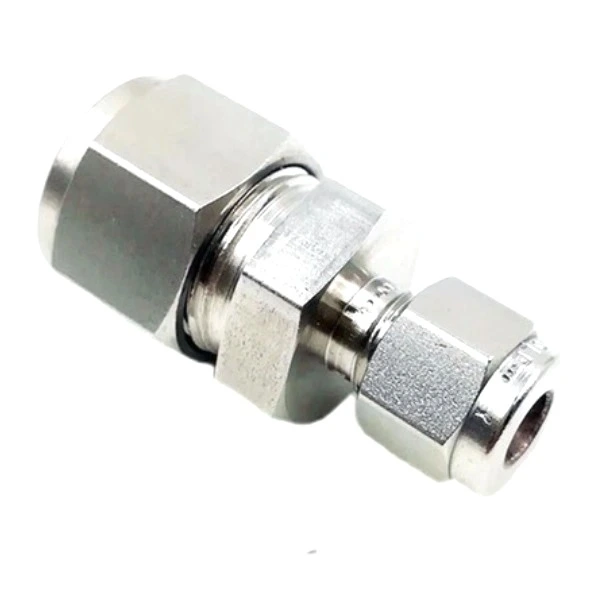

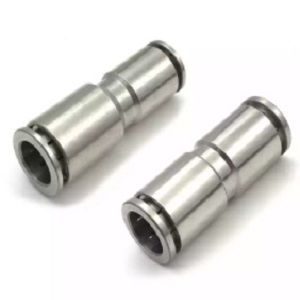

Khi hai tuyến ống có OD khác nhau, nên dùng đầu giảm đúng cỡ thay vì ép ống hoặc ghép nhiều adapter. Với ghim nhanh, xem đầu nối giảm thẳng Inox. Với cơ cấu siết, xem nối giảm hai đầu siết ống; với ferrule, xem nối giảm hai đầu hạt bắp.

Nên ghi rõ thứ tự size, ví dụ 10–8 mm hoặc 12–10 mm. Với đầu nhiều nhánh cần ghi đủ kích thước từng cổng để tránh đảo nhầm.

Đầu nối ống – ren: phải xác định đồng thời OD và ren

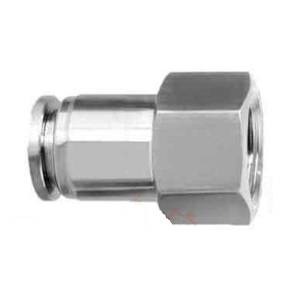

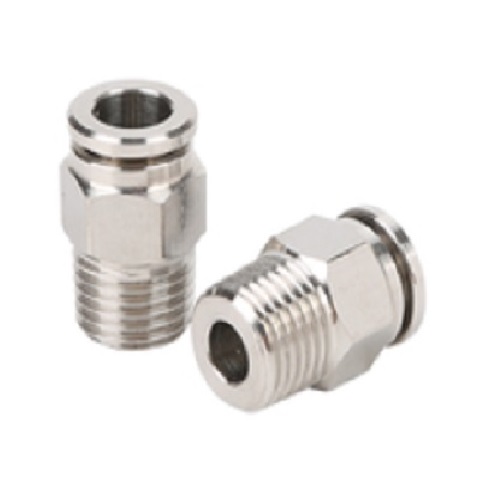

Nhóm ống – ren dùng để đưa đường ống vào van, xi lanh, bộ lọc, bộ điều áp hoặc thiết bị có cổng ren. Với ghim nhanh, có đầu nối Inox thẳng ren ngoài và đầu nối Inox ren trong.

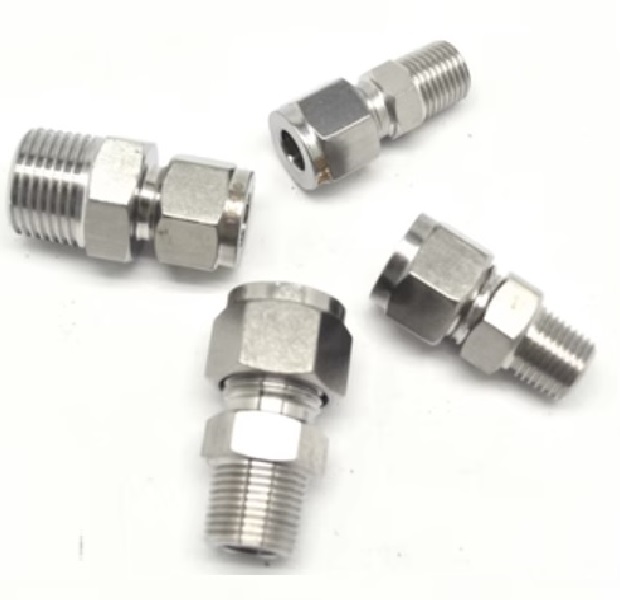

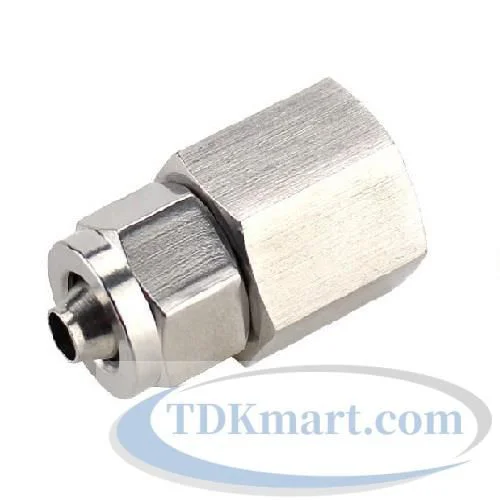

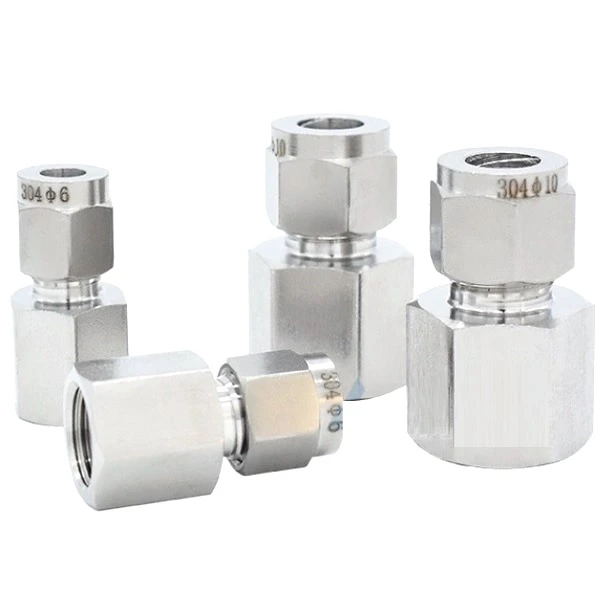

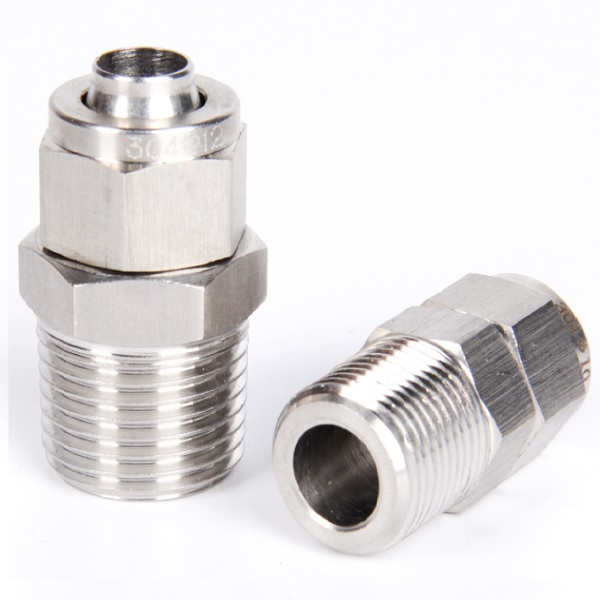

Nếu dùng siết ống, tham khảo siết ống – ren ngoài hoặc siết ống – ren trong. Với hạt bắp, có hạt bắp – ren ngoài và hạt bắp – ren trong.

Khi đặt hàng nên ghi theo cấu trúc cơ chế + OD ống + ren ngoài/ren trong + cỡ/chuẩn ren, ví dụ “ghim ống 8 mm – ren ngoài 1/4”.

Co nối Inox: đổi hướng đúng bằng fitting

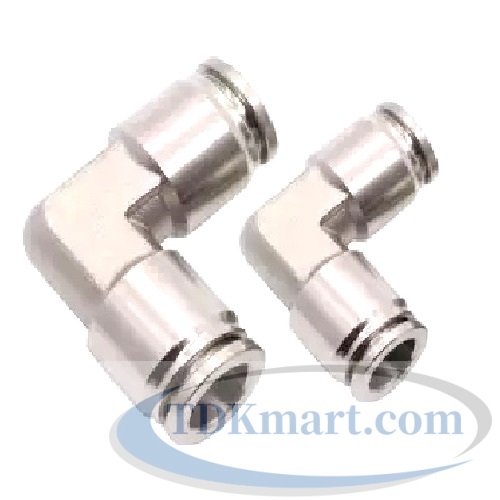

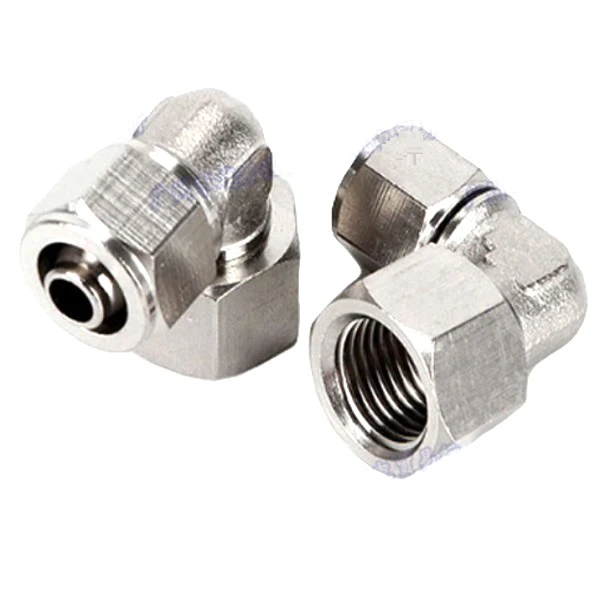

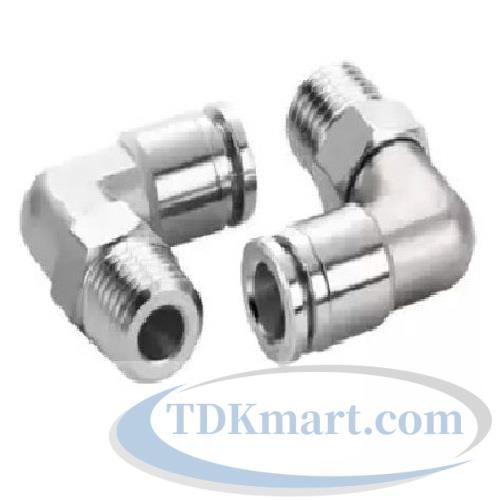

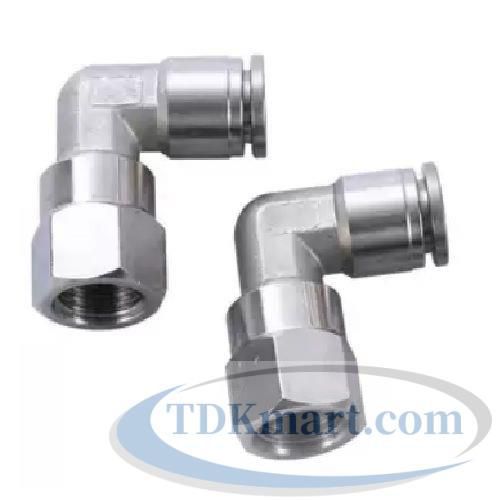

Khi tuyến ống phải đổi hướng gần van, thành máy hoặc góc tủ, dùng co phù hợp sẽ gọn hơn và tránh uốn gắt ống. Hai phía đều ghim nhanh có thể dùng co nối khí Inox; nếu một phía là cổng ren, dùng co ghim – ren ngoài hoặc co ghim – ren trong.

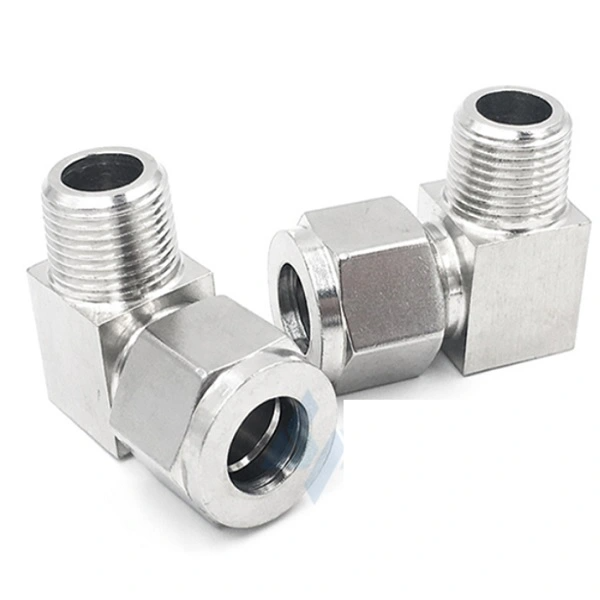

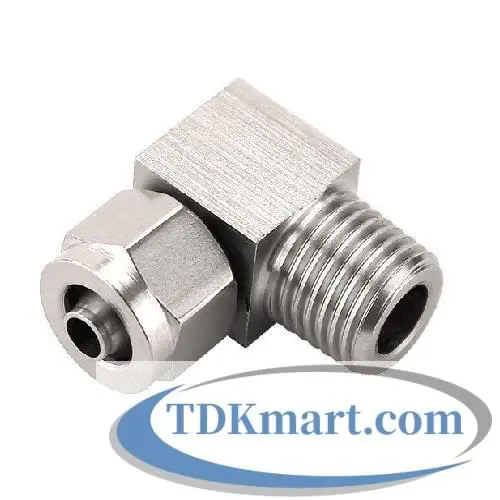

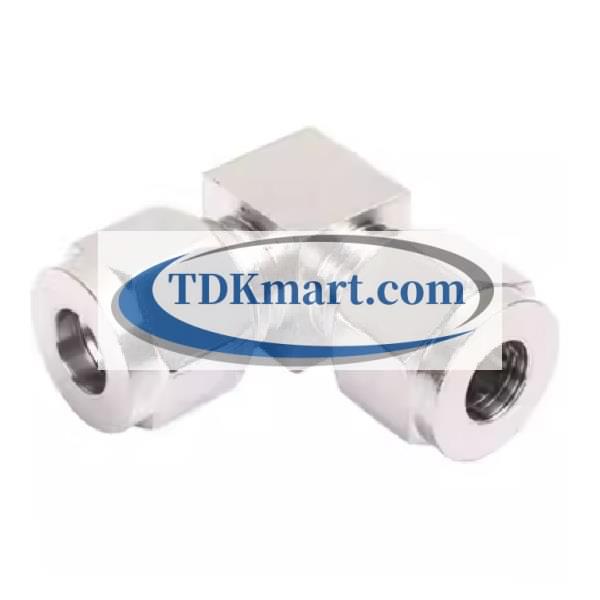

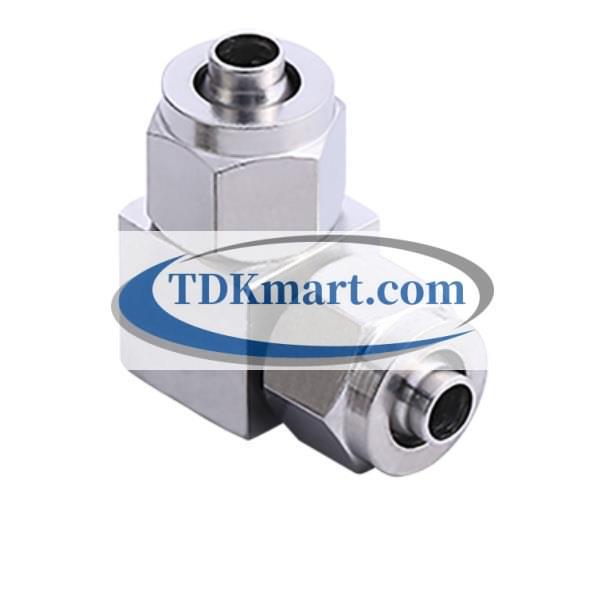

Với siết ống có co hai đầu siết ống; với ferrule có co hai đầu hạt bắp. Khi lắp, chừa đủ không gian thao tác và không để trọng lượng hoặc rung của tuyến ống dồn trực tiếp lên fitting.

Chữ T, chữ Y và ngã tư

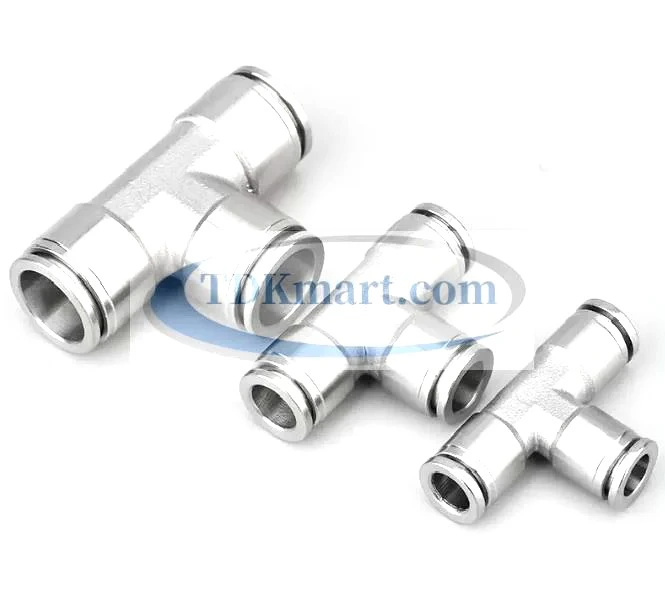

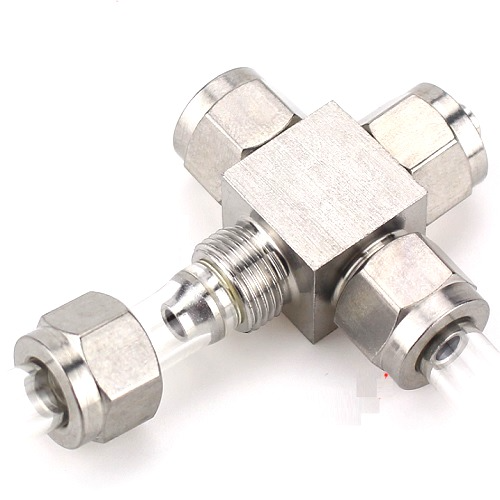

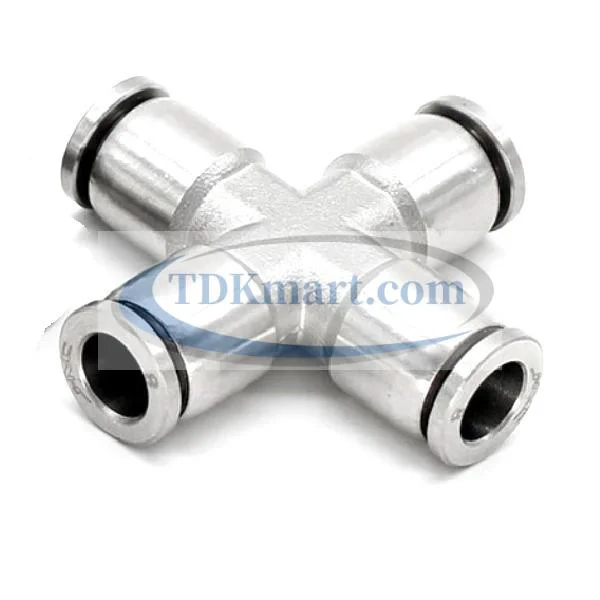

Nhóm chia nhánh giúp tạo mạng ống gọn hơn khi nhiều thiết bị dùng chung tuyến cấp. Với ghim nhanh, chữ T Inox dùng cho ba đầu, chữ Y Inox phù hợp khi hai nhánh cần đi theo hướng mở hơn, còn ngã tư Inox tạo bốn điểm kết nối.

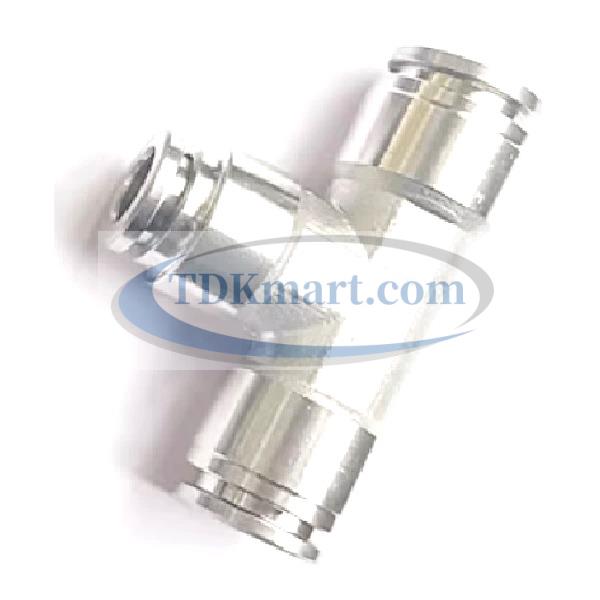

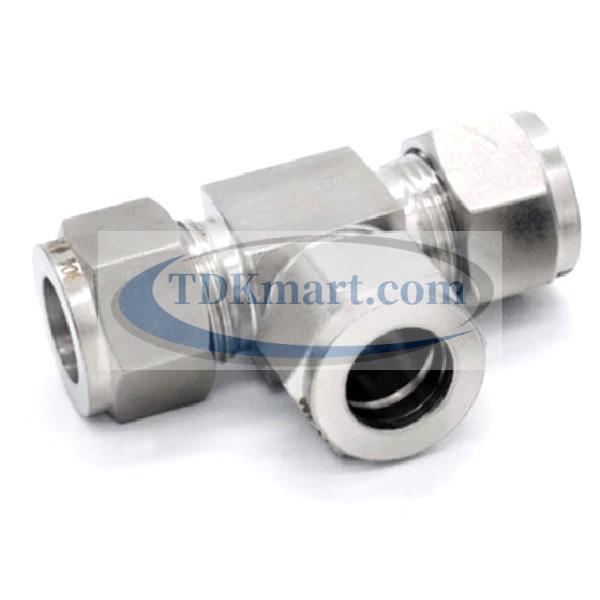

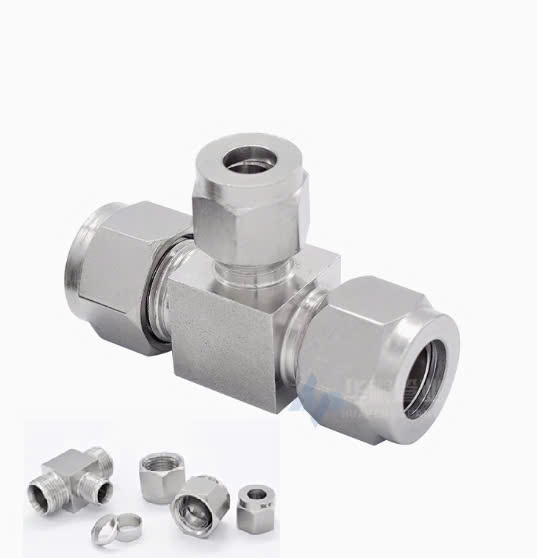

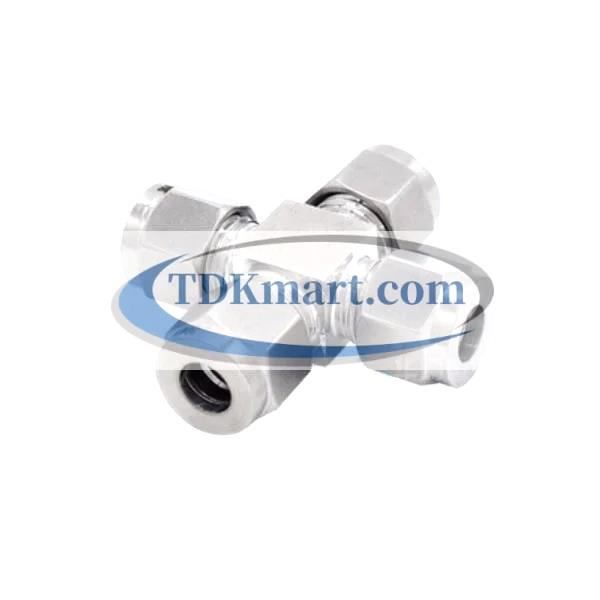

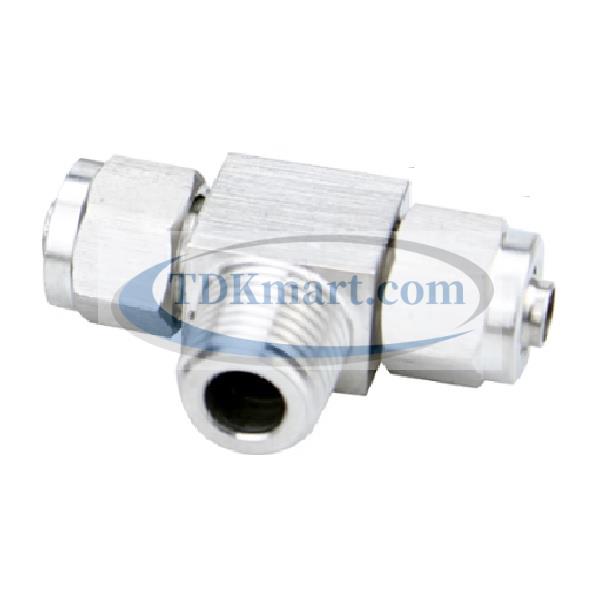

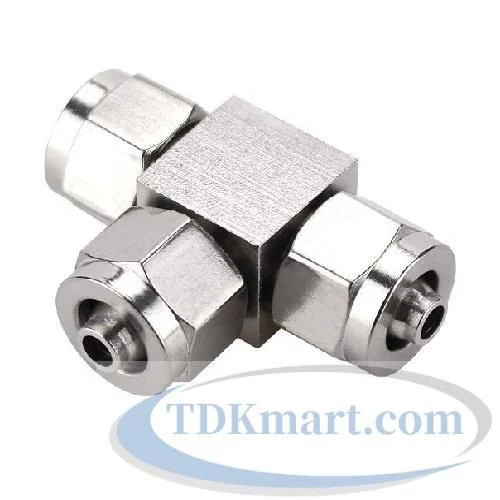

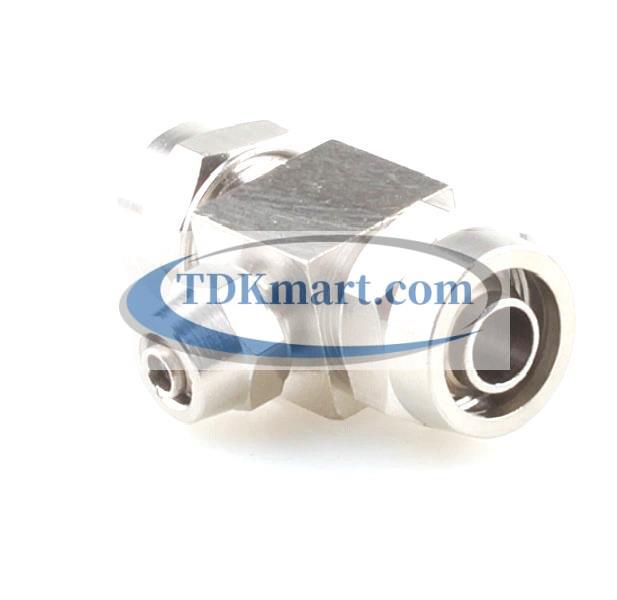

Nếu chữ T cần chuyển size ngay tại điểm chia, xem T giảm 3 đầu ghim. Với siết ống có T ba đầu siết ống và T giảm siết ống. Với ferrule có T ba đầu hạt bắp.

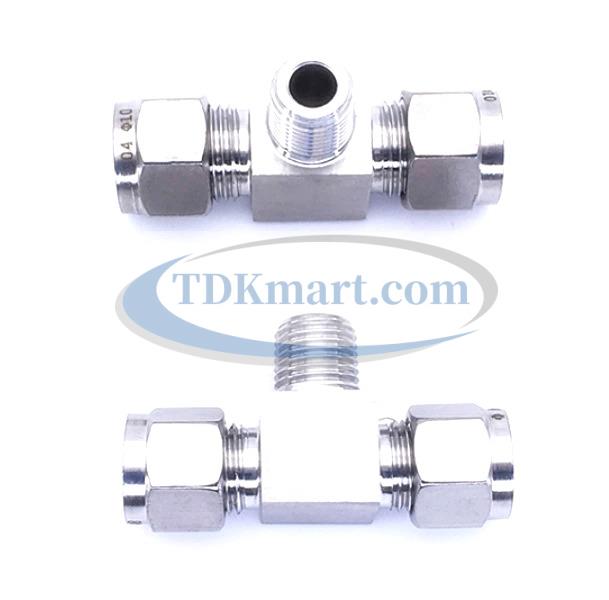

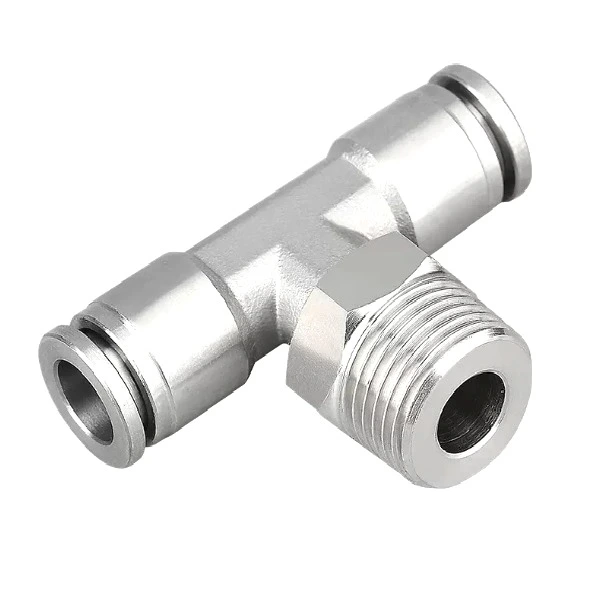

Nếu một nhánh của T cần bắt trực tiếp vào cổng ren, xem T hai đầu ghim – một đầu ren ngoài. Không nên chỉ chọn theo số cổng; cần xét hướng đi ống, size từng nhánh và tổng lưu lượng của cụm.

Inox 304 và Inox 316

Trang này bao quát nhóm đầu nối Inox nói chung. Nếu cần đi sâu hệ 304, xem đầu nối nhanh khí nén Inox 304. Đây là nhánh có nhiều cấu hình ghim ống, siết ống, hạt bắp, giảm, co, T, Y, ngã tư và xuyên vách.

Nếu bản vẽ hoặc môi trường yêu cầu Inox 316, chuyển sang đầu nối nhanh khí nén Inox 316. Không nên tự thay 316 bằng 304 chỉ vì hình dạng và kích thước tương đương. Khả năng sử dụng còn phụ thuộc môi chất, nhiệt độ, áp suất, gioăng và điều kiện thực tế.

Đo ống đúng: phi 8 là OD 8 mm

Với fitting ghim nhanh, kích thước ống được tra theo đường kính ngoài OD. Khi ống đã dùng lâu, nên đo ở đoạn thẳng chưa bị dập hoặc có vết hằn. Nếu số đo nằm giữa hai cỡ hoặc nghi ngờ hệ inch, kiểm tra ký hiệu trên ống hoặc catalogue trước khi chọn.

Với hạt bắp và siết ống, OD vẫn quan trọng nhưng cần xác nhận thêm vật liệu, độ cứng và cấu tạo ống. Nếu cần mua đồng bộ đường ống, xem ống hơi khí nén và đối chiếu thông số với fitting.

Kiểm tra ren: cùng 1/4 chưa chắc cùng chuẩn

Với đầu ống – ren, kích thước danh nghĩa chỉ là một phần. Cần phân biệt ren ngoài/ren trong, chuẩn ren, dạng côn hay song song và cách làm kín. Không nên thử bằng cách siết mạnh hai ren “có vẻ vừa” vì có thể làm hỏng ren trên van hoặc thiết bị.

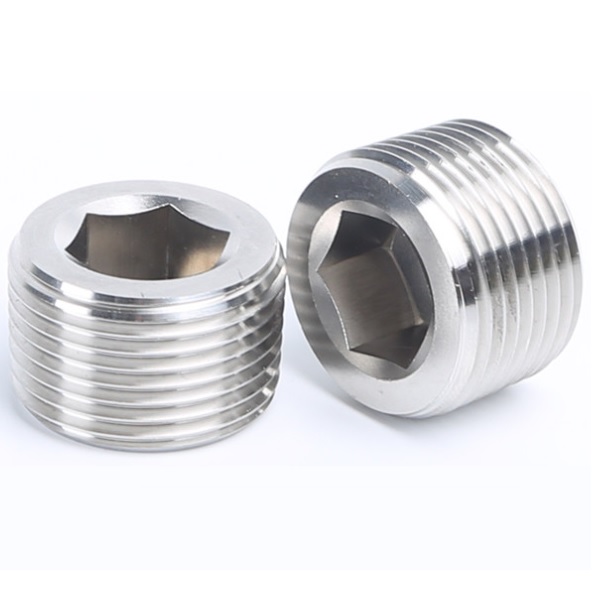

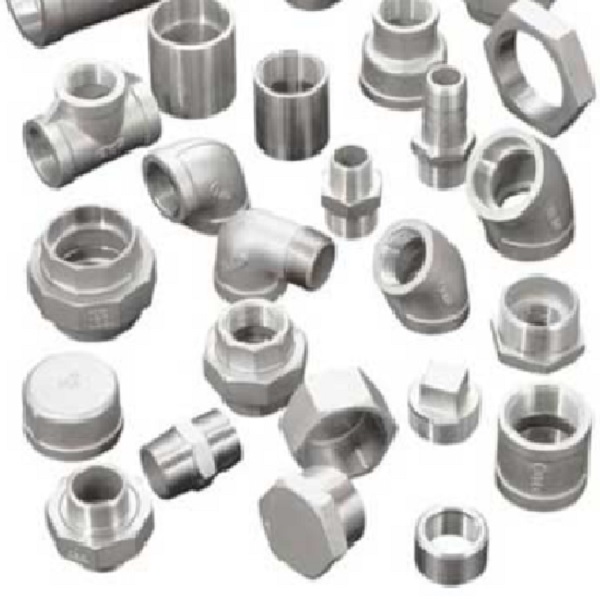

Nếu chi tiết cũ mất mã, nên đo đường kính ren, kiểm tra bước ren và gửi ảnh rõ đầu ren cùng model thiết bị để đối chiếu. Nếu chỉ cần phụ kiện chuyển đổi ren Inox, không có đầu ống, xem nối ren Inox 304.

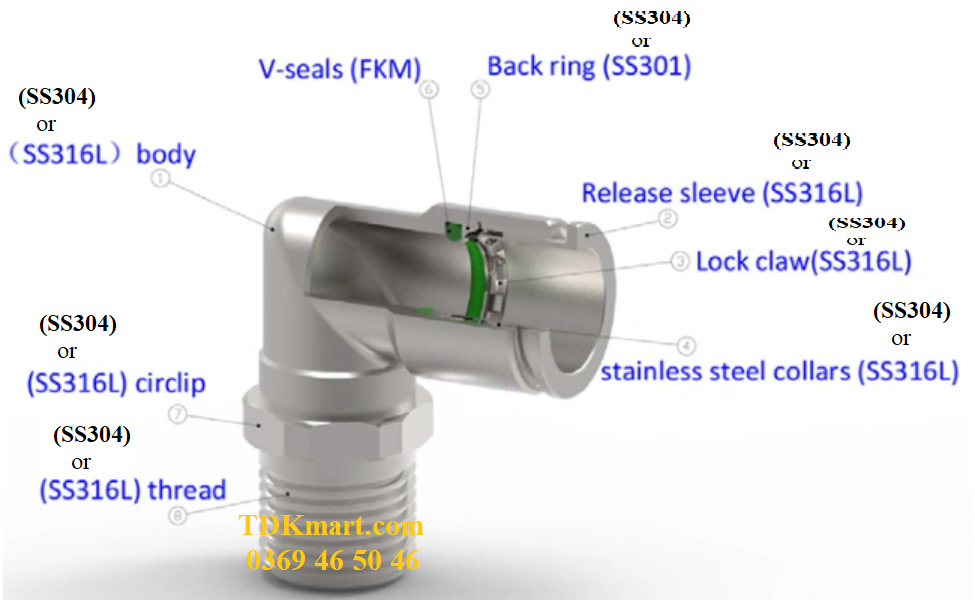

Hướng dẫn lắp đầu ghim nhanh Inox

1. Xả áp hoàn toàn và khóa nguồn trước khi tháo lắp.
2. Cắt đầu ống vuông, không để ba via hoặc mặt cắt xéo.
3. Kiểm tra bề mặt ống, cắt bỏ đoạn xước sâu hoặc chai cứng.
4. Đưa ống vào thẳng trục đến đúng vị trí trong fitting.
5. Kéo nhẹ kiểm tra sau khi cắm để xác nhận cơ cấu giữ đã khóa.
6. Bố trí kẹp đỡ nếu tuyến ống dài, nặng hoặc rung.
7. Cấp áp từ từ và kiểm tra rò trước khi vận hành.

Khi tháo phải xả áp, nhấn đều vòng nhả theo phương dọc trục và kéo ống thẳng ra. Nếu đầu ống có vết hằn rõ, nên cắt bỏ phần đó trước khi lắp lại.

Lắp đầu siết ống và hạt bắp

Với đầu siết ống, đưa ống vào đúng vị trí và tránh siết quá mức làm biến dạng ống. Với hạt bắp, thân – ferrule – ốc siết phải đồng bộ đúng size. Không dùng ferrule khác hệ chỉ vì đường kính danh nghĩa giống nhau.

Nếu một đầu nối hạt bắp đã tháo nhiều lần, cần kiểm tra dấu ép trên ống và tình trạng ferrule trước khi tái sử dụng. Nếu vùng ống đã biến dạng hoặc xước sâu, nên xử lý lại đầu ống thay vì tăng lực siết để bù.

Các lỗi thường gặp

So sánh với các nhóm đầu nối nhanhfitting khác:

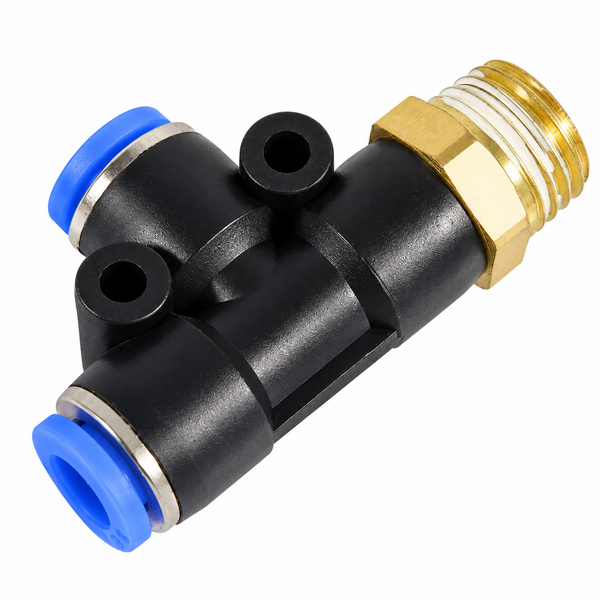

Nếu hệ thống dùng ống khí mềm và cần push-in thông dụng, có thể đối chiếu đầu nối nhanh khí nén hoặc đầu nối khí nén trắng. Nếu cần vật liệu đồng thau, xem đầu nối ống hơi bằng đồng thau.

Nếu nhu cầu là tháo cả dây hơi hoặc dụng cụ khỏi nguồn nhiều lần, nhóm phù hợp có thể là khớp nối nhanh khí nén. Fitting nối ống và khớp nối nhanh đều có chữ “nhanh” nhưng khác chức năng.

Liên quan với van, xi lanh và cụm xử lý khí

Đầu nối ống – ren thường lắp trực tiếp vào van khí nén, van điện từ, xi lanh khí nén hoặc bộ lọc khí nén. Khi thay thiết bị, nên kiểm tra cỡ ren của thiết bị mới trước khi giữ lại fitting cũ.

Nếu van mới đổi cỡ ren nhưng vẫn dùng ống OD 8 mm, phía ghim vẫn là 8 mm còn phần ren phải đổi theo cổng mới. Ghi “OD ống + ren từng cổng” trong BOM giúp giảm nhầm lẫn khi mua.

Checklist trước khi đặt hàng

• OD của từng ống và hệ mm/inch.
• Vật liệu, độ cứng của ống.
• Ghim nhanh, siết ống hay hạt bắp.
• Thẳng, giảm, co, T, Y, ngã tư hay xuyên vách.
• Nếu có ren: ren ngoài/ren trong, cỡ và chuẩn ren.
• Vật liệu yêu cầu: Inox 304 hay Inox 316.
• Môi chất, áp suất và nhiệt độ thực tế.
• Mức rung, lực kéo và cách đỡ đường ống.
• Không gian thao tác vòng nhả hoặc dụng cụ siết.

Nếu thiếu dữ liệu, nên gửi ảnh tổng thể, ảnh cận hai đầu, ký hiệu trên ống, số đo và model thiết bị. Với đầu nhiều nhánh nên đánh dấu kích thước từng cổng trên ảnh.

Liên quan nội bộ giữa các sản phẩm:

Liên kết lên: Phụ kiện khí nén – thủy lực.

Nhánh vật liệu: Đầu nối nhanh khí nén Inox 304 | Đầu nối nhanh khí nén Inox 316.

Nối thẳng: hai đầu ghim | hai đầu siết ống | hai đầu hạt bắp.

Xuyên vách: hai đầu ghim | hai đầu siết | hai đầu hạt bắp.

Nối giảm: ghim nhanh | siết ống | hạt bắp.

Co và chia nhánh: co hai đầu ghim | co ren ngoài | chữ T | chữ Y | ngã tư.

Phụ kiện cùng hệ: hạt bắp Inox | ốc siết hạt bắp | nối ren Inox 304.

Liên quan khác: đầu nối nhanh khí nén | đầu nối khí nén trắng | đầu nối đồng thau | ống hơi khí nén | van khí nén | xi lanh khí nén.

Câu hỏi thường gặp về đầu nối nhanh Inox:

Đầu nối Inox 304 có phải đều là dạng ghim nhanh không?

Không. Cùng hệ Inox 304 có ghim nhanh, siết ống, hạt bắp, đầu ren, xuyên vách và các cấu hình kết hợp. Cần đọc đúng cơ chế trong tên sản phẩm.

Phi 8 của đầu ghim là đường kính nào?

Với fitting push-in, phi 8 là OD 8 mm của ống phù hợp. Không chọn theo đường kính trong.

Khi nào nên dùng hạt bắp?

Hạt bắp phù hợp với hệ ống cứng và fitting được thiết kế cho ferrule. Không nên chuyển từ ghim sang hạt bắp chỉ vì muốn “chắc hơn” nếu chưa xác nhận loại ống.

Đầu xuyên vách khác nối thẳng ở đâu?

Dạng xuyên vách có cơ cấu cố định fitting lên panel hoặc thành máy. Nối thẳng thông thường nằm tự do trên tuyến ống.

Inox 304 có thay Inox 316 được không?

Không nên mặc định thay thế. Nếu bản vẽ hoặc môi trường yêu cầu 316, nên dùng đúng nhóm Inox 316 và kiểm tra toàn bộ điều kiện làm việc.

Chọn đúng cấu hình trước, chọn size sau

Với danh mục lớn như đầu nối Inox, nên bắt đầu từ sơ đồ mối nối: hai phía là ống hay ren, loại ống gì, có đổi hướng hoặc chia nhánh không; sau đó mới chọn ghim – siết – hạt bắp và kích thước cụ thể.

Nếu cần đi sâu toàn bộ cấu hình Inox 304, chuyển xuống Đầu nối nhanh khí nén Inox 304. Nếu cần so sánh vật liệu hoặc hệ fitting khác, có thể đi ngang sang Inox 316, fitting khí nén thông dụng hoặc đầu nối đồng thau.
