Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài 1/8 inch

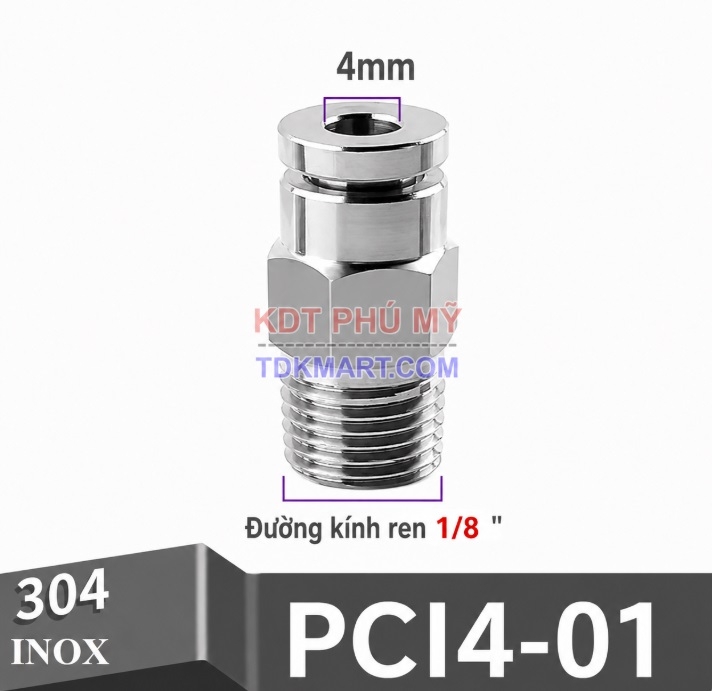

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài 1/8 inch – mã PCI4-01

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài 1/8 inch, mã PCI4-01, chuyển trực tiếp từ ống OD 4 mm sang cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển. Thiết kế đồng trục phù hợp cho tín hiệu khí, đầu hút nhỏ và cơ cấu chính xác khi thiết bị dùng cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 4 mm và ren 1/8

Model PCI4-01 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 4 mm, còn phía đối diện vặn vào cổng ren 1/8. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren.

Vai trò của PCI4-01 tại cổng thiết bị

Cấu hình thẳng đưa ống 4 mm đến trực tiếp cổng 1/8 mà không đổi hướng. Nó phù hợp khi khoảng không phía trước cổng đủ cho bán kính uốn của ống và người bảo trì có thể ấn vòng nhấn. Nếu ống phải rẽ ngay sát thân, co nối nhanh Inox 304 ghim ống – ren ngoài có thể hợp lý hơn.

Không dùng fitting làm điểm chịu tải cho bó ống. Tại tín hiệu khí, đầu hút nhỏ và cơ cấu chính xác khi thiết bị dùng cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển, nên bố trí kẹp đỡ để rung động, trọng lượng và lực kéo không truyền liên tục vào phần ren hoặc vùng làm kín của đầu ghim.

• Chừa đoạn ống thẳng sau vòng nhấn.
• Không ép ống tỳ vào cạnh tủ hoặc khung máy.
• Giữ dụng cụ vặn trên đúng phần lục giác.
• Bảo đảm có khoảng thao tác tháo ống sau khi xả áp.

Ứng dụng riêng của cặp 4 mm – 1/8

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài 1/8 inch hướng tới tín hiệu khí, đầu hút nhỏ và cơ cấu chính xác khi thiết bị dùng cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển. Điểm mạnh của cấu hình này là chuyển từ ống mềm sang cổng thiết bị chỉ bằng một chi tiết, giảm số mối nối trung gian và giữ tuyến thẳng. Tuy nhiên, hiệu quả chỉ đạt khi tỷ lệ ống–cổng phù hợp với lưu lượng thực.

Trong thiết kế mới, hãy chọn cỡ cổng từ yêu cầu của thiết bị và chọn OD ống từ lưu lượng, chiều dài cùng bán kính uốn. Trong sửa chữa, không nên sao chép kích thước cũ nếu hệ thống từng có dấu hiệu chậm, rò hoặc nóng cục bộ; cần xác nhận lại nguyên nhân trước khi thay đúng hình dáng.

Tình huống nên cân nhắc

• tín hiệu khí, đầu hút nhỏ và cơ cấu chính xác
• cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển
• Vị trí cần tháo ống nhanh sau khi xả áp
• Môi trường cần thân Inox 304 và toàn bộ vật liệu còn lại đã được xác nhận

So sánh theo cùng OD 4 mm

Giữ nguyên OD và thay cỡ ren là cách kiểm tra phù hợp khi ống đã cố định nhưng thiết bị có nhiều kiểu cổng. Các biến thể cùng 4 mm không thể hoán đổi chỉ bằng cách siết mạnh hơn. Cỡ ren phải khớp chính xác với cổng.

Khi thay thiết bị, hãy giữ ảnh cổng cũ và mới cạnh nhau, ghi đường kính ống 4 mm cùng ký hiệu ren. Cách làm này hạn chế nhầm giữa M5, 1/8, 1/4, 3/8 và 1/2.

So sánh theo cùng ren 1/8

Giữ nguyên ren và thay OD hữu ích khi cổng thiết bị đã xác định nhưng cần điều chỉnh khả năng cấp khí hoặc không gian đi ống. Ống lớn hơn có thể giảm tổn thất trên đoạn dài, nhưng không tự động mở rộng tiết diện bên trong cổng 1/8.

Nếu cổng giữ nguyên mà tải thay đổi, cần đánh giá lại cả van và lòng cổng. Không chọn OD chỉ vì ống lớn hơn có vẻ an toàn hơn; đường đi, bán kính uốn và khả năng gá đỡ cũng là điều kiện bắt buộc.

Đối chiếu nhanh quanh PCI4-01

Các lựa chọn sát với PCI4-01 gồm PCI4-M5 (4 mm – M5), PCI4-02 (4 mm – 1/4), PCI6-01 (6 mm – 1/8), PCI8-01 (8 mm – 1/8), PCI10-01 (10 mm – 1/8). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
