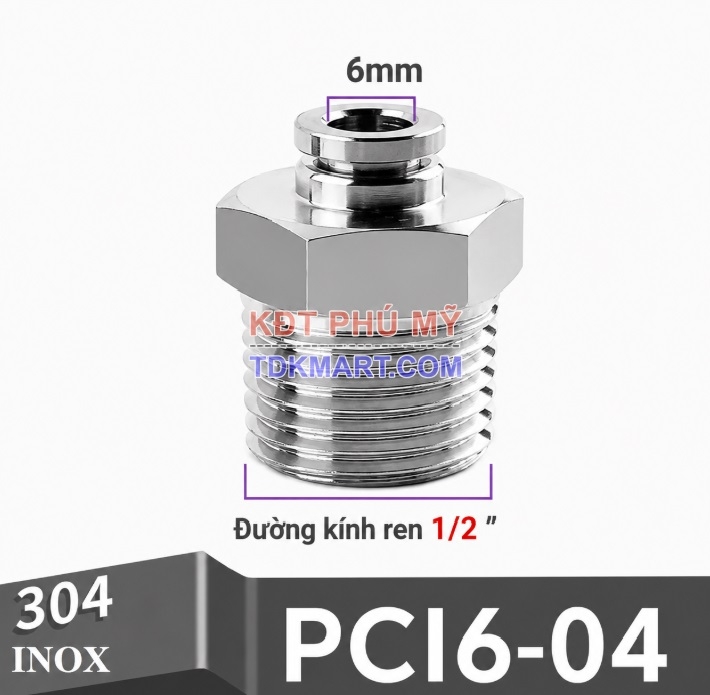

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/2 inch

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/2 inch – mã PCI6-04

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/2 inch, mã PCI6-04, chuyển trực tiếp từ ống OD 6 mm sang cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao. Thiết kế đồng trục phù hợp cho nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là ống tương đối nhỏ đi cùng cổng ren lớn; cần xác nhận đây là chủ ý của thiết kế, không phải phương án bù ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 6 mm và ren 1/2

Model PCI6-04 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 6 mm, còn phía đối diện vặn vào cổng ren 1/2. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. ống tương đối nhỏ đi cùng cổng ren lớn; cần xác nhận đây là chủ ý của thiết kế, không phải phương án bù ren.

Chuẩn bị đầu ống 6 mm

Độ kín phía ghim phụ thuộc nhiều vào bề mặt ngoài của ống. Cắt ống vuông bằng dụng cụ phù hợp, loại bỏ đoạn bị xước, méo, chai cứng hoặc dính hạt bẩn. Không bóp đầu ống bằng kìm và không dùng ống inch có kích thước gần 6 mm để thay thế.

Đưa ống vào theo phương thẳng đến hết hành trình, sau đó kéo nhẹ để kiểm tra phe giữ. Nếu ống khó vào, dừng lại và đo lại OD; không dùng lực cưỡng bức vì có thể làm hỏng gioăng hoặc cơ cấu giữ. Sau khi cấp áp, quan sát khi ống đứng yên lẫn khi máy rung.

Ứng dụng riêng của cặp 6 mm – 1/2

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/2 inch hướng tới nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao. Điểm mạnh của cấu hình này là chuyển từ ống mềm sang cổng thiết bị chỉ bằng một chi tiết, giảm số mối nối trung gian và giữ tuyến thẳng. Tuy nhiên, hiệu quả chỉ đạt khi tỷ lệ ống–cổng phù hợp với lưu lượng thực.

Trong thiết kế mới, hãy chọn cỡ cổng từ yêu cầu của thiết bị và chọn OD ống từ lưu lượng, chiều dài cùng bán kính uốn. Trong sửa chữa, không nên sao chép kích thước cũ nếu hệ thống từng có dấu hiệu chậm, rò hoặc nóng cục bộ; cần xác nhận lại nguyên nhân trước khi thay đúng hình dáng.

Tình huống nên cân nhắc

• nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn
• cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao
• Vị trí cần tháo ống nhanh sau khi xả áp
• Môi trường cần thân Inox 304 và toàn bộ vật liệu còn lại đã được xác nhận

Bảo trì cặp ống 6 mm – ren 1/2

Lịch kiểm tra nên dựa trên rung động, số lần tháo lắp, độ sạch và chu kỳ máy. Tại nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao, theo dõi tiếng xì, vết cọ trên ống, sự đổi màu bề mặt, độ lỏng của phần ren và thời gian đáp ứng của tải.

Không tái sử dụng vô hạn đoạn ống đã có nhiều vết hằn. Nếu chiều dài cho phép, cắt bỏ phần tổn thương, tạo mặt cắt mới rồi cắm lại. Khi vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng PCI6-04; sửa tạm có thể làm sai lực giữ và khó truy nguyên sự cố.

• Ghi ngày lắp và vị trí thiết bị.
• Lưu OD, cỡ ren và mã PCI.
• So sánh áp động trước và sau bảo trì.
• Kiểm tra lại kẹp đỡ và bán kính uốn.

Đặt mua đúng mã PCI6-04

Yêu cầu nên ghi: “đầu nối nhanh khí nén thẳng Inox 304, ghim ống OD 6 mm, ren ngoài 1/2, mã PCI6-04”. Kèm số lượng, loại ống, môi chất, áp suất, nhiệt độ và ảnh cổng thiết bị. Cách ghi đủ hai phía hạn chế nhầm với đầu siết ống, ren trong hoặc co nối.

Có thể quay về nhóm đầu nối thẳng Inox 304 ghim ống – ren ngoài để đối chiếu toàn bộ biến thể; mở nhóm đầu nối nhanh Inox 304 khi cần kiểu kết nối khác; hoặc xem đầu nối nhanh khí nén để so sánh thêm vật liệu và hình dạng.

• OD: 6 mm
• Ren ngoài: 1/2
• Mã: PCI6-04
• Ảnh rõ cổng và vị trí lắp
• Điều kiện làm việc cần xác nhận

Đối chiếu nhanh quanh PCI6-04

Các lựa chọn sát với PCI6-04 gồm PCI6-M5 (6 mm – M5), PCI6-01 (6 mm – 1/8), PCI6-02 (6 mm – 1/4), PCI8-04 (8 mm – 1/2), PCI10-04 (10 mm – 1/2). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
