Đầu nối nhanh khí nén Inox 304 thẳng 1 đầu ghim ống và 1 đầu ren ngoài

Đầu nối nhanh khí nén Inox 304 thẳng 1 đầu ghim ống và 1 đầu ren ngoài là cầu nối giữa ống mềm hệ mm và cổng ren thiết bị. Dải PCI bao phủ 26 cấu hình, từ ống 4 đến 16 mm, phối hợp M5 và ren 1/8, 1/4, 3/8, 1/2 inch.

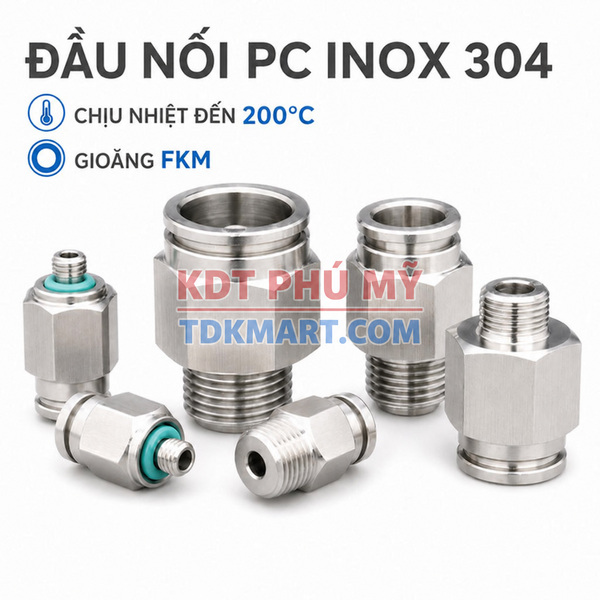

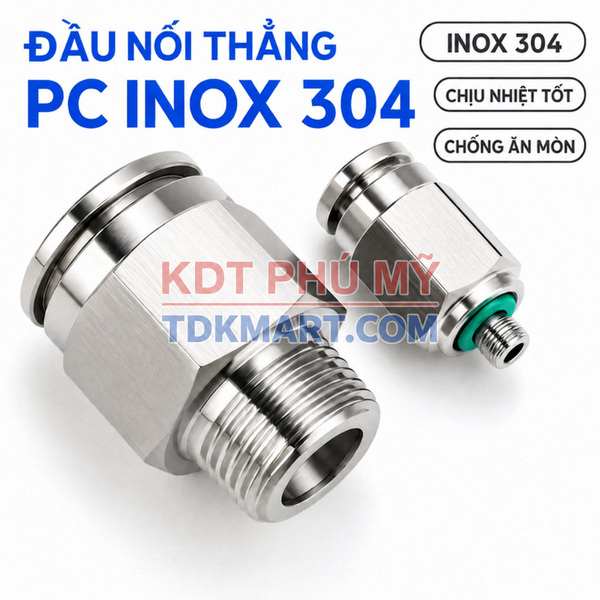

Cấu tạo và nguyên lý của đầu nối thẳng ghim ống – ren ngoài

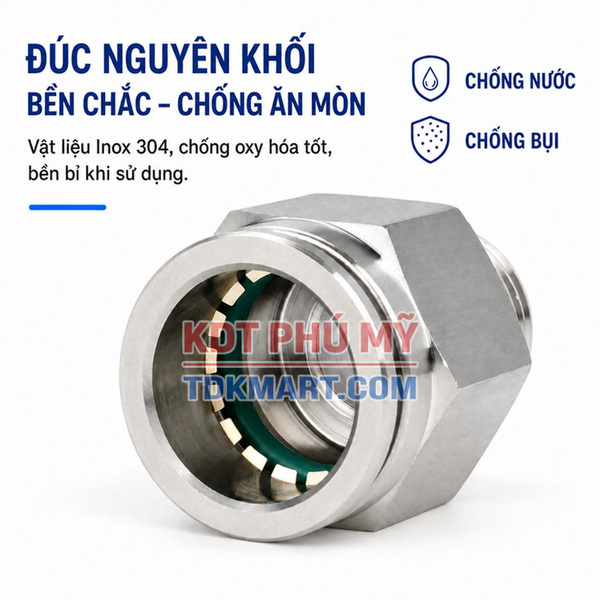

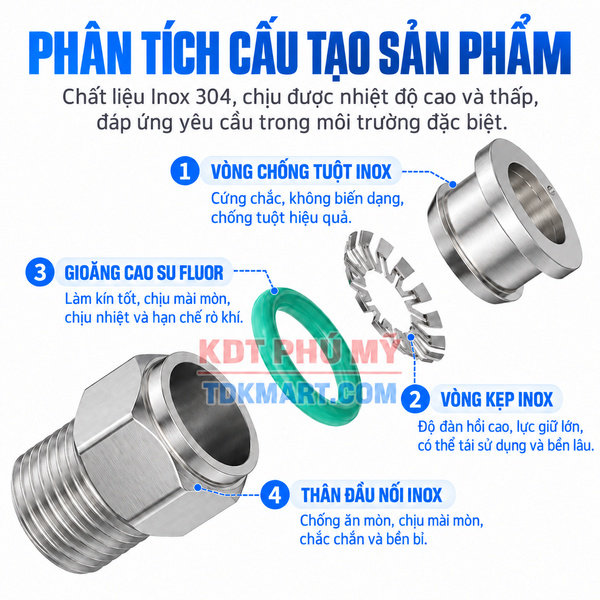

Thiết kế thẳng giúp đưa ống khí vào cổng thiết bị mà không đổi hướng dòng. Cụm ghim gồm vòng nhấn Inox, phe giữ ống và bộ phận làm kín; phía đối diện là ren ngoài để lắp vào thiết bị. Khi ống đúng đường kính ngoài được cắt vuông và đẩy đủ sâu, phe giữ bám quanh ống trong khi gioăng tạo độ kín.

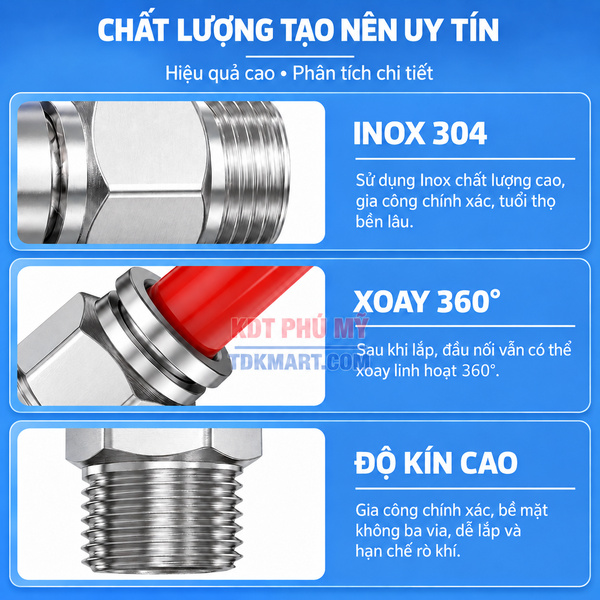

Ý nghĩa của vật liệu Inox 304

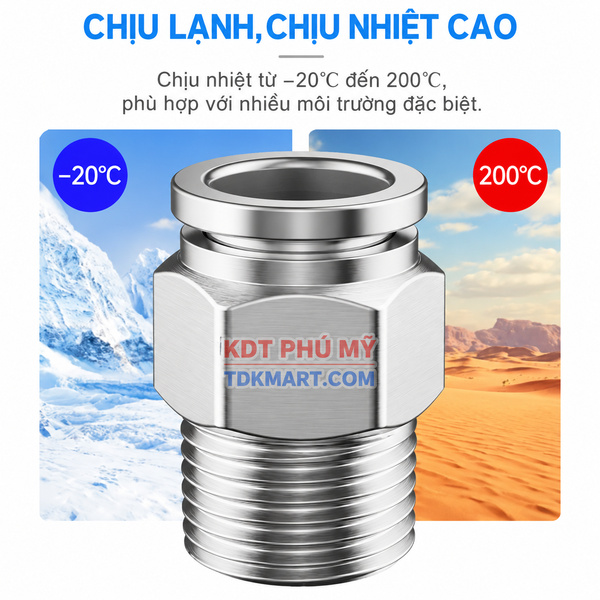

Inox 304 tạo lợi thế về bề mặt và khả năng chống gỉ trong môi trường ẩm, có nước ngưng hoặc cần vệ sinh. Độ bền của toàn cụm vẫn phụ thuộc gioăng, loại ống, môi chất, áp suất và nhiệt độ. Vì các thông số cũ đang xuất hiện nhiều dải khác nhau, điều kiện làm việc cần được xác nhận theo đúng mã trước ứng dụng đặc biệt.

Ống nào có thể ghim vào?

Nguồn hiện có đề cập ống PU, PA, PE và PTFE. Khả năng phù hợp không chỉ dựa vào đường kính: độ cứng, dung sai OD, độ tròn, nhiệt độ và môi chất đều ảnh hưởng lực giữ và độ kín. Đo OD thực tế ở đoạn ống không biến dạng, không suy đoán theo màu hoặc đường kính trong.

Dải sản phẩm bao phủ ống 4, 6, 8, 10, 12, 14, 16 mm, kết hợp M5 và các ren 1/8, 1/4, 3/8, 1/2 inch tùy cỡ ống.

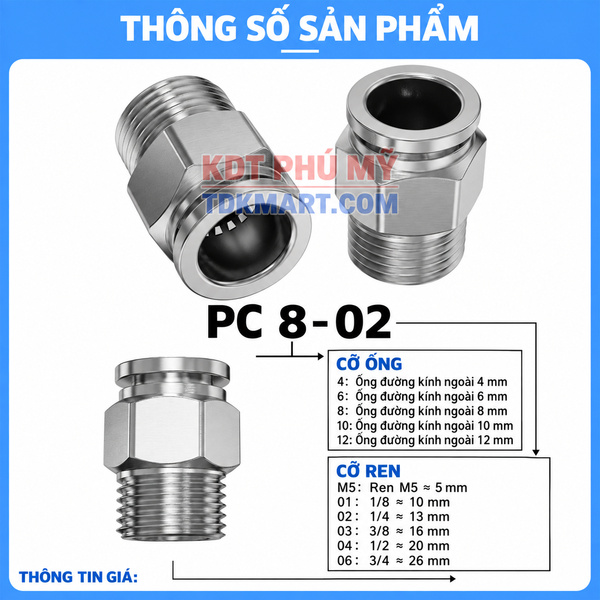

Cách chọn theo đường kính ống và cỡ ren

Quy trình đúng bắt đầu từ cổng thiết bị: xác định chuẩn ren, bước ren và kiểu làm kín; sau đó chọn OD ống theo lưu lượng, chiều dài tuyến và mức sụt áp cho phép. Hai con số này giải quyết hai giao diện khác nhau nên không thể thay thế cho nhau.

Lắp đặt đúng để hạn chế rò và tuột ống

Khóa nguồn khí, xả áp hoàn toàn và làm sạch cổng. Quấn vật liệu làm kín ren theo đúng chiều, chừa phần đầu ren để hạn chế mảnh vụn lọt vào hệ thống. Vặn bằng tay vài vòng để kiểm tra khớp ren, sau đó dùng dụng cụ đúng cỡ siết phần lục giác; không xoay bằng vòng nhấn.

1. Xác nhận OD ống, cỡ ren, chuẩn ren và môi chất.
2. Cắt ống vuông góc bằng dao chuyên dụng, loại bỏ vết xước và đầu bẹp.
3. Lắp ren vào cổng thẳng tâm, không ép chéo hoặc siết quá lực.

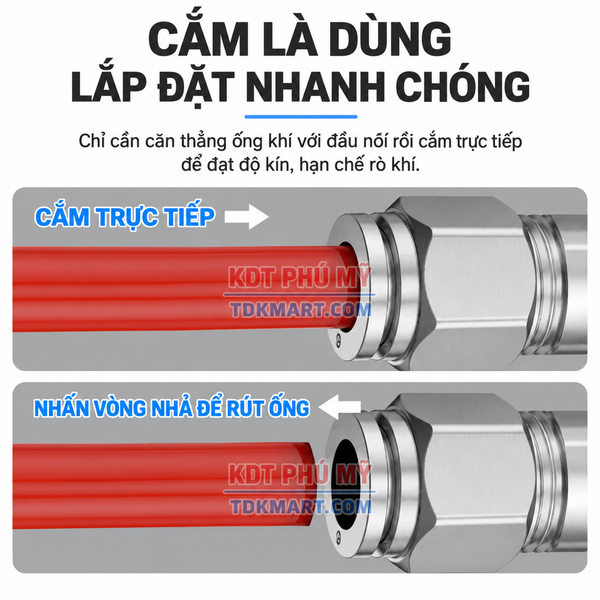

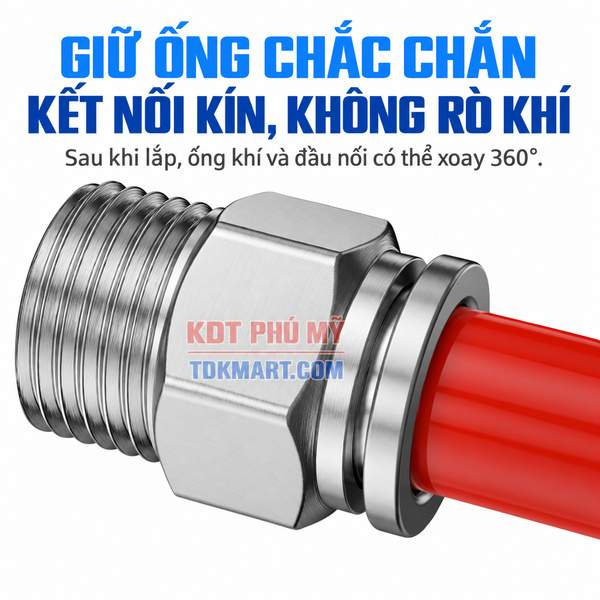

4. Đẩy ống vào đến hết chiều sâu, kéo nhẹ để kiểm tra phe đã giữ.
5. Cấp áp từ từ và dùng phương pháp phát hiện rò phù hợp.
6. Kiểm tra lại khi máy chạy ở mức tiêu thụ khí lớn nhất.

Tháo ống an toàn

Phải xả hết áp trước khi nhấn vòng tháo. Giữ vòng nhấn đều, đồng thời kéo ống thẳng ra; không bẻ ngang. Nước ngưng, bụi và rung động cần được theo dõi trong lịch bảo trì. Nếu đầu ống có vết hằn sâu, cắt bỏ đoạn hỏng trước khi ghim lại.

Các lỗi lắp thường gặp

Ống sai OD, mặt cắt xiên, ống chưa vào đủ sâu, dùng vật liệu làm kín quá nhiều, lắp chéo ren, siết vào vòng nhấn và để ống kéo ngang đều có thể gây lỗi. Khi phát hiện rò, cần tách nguyên nhân ở đầu ghim hay đầu ren thay vì siết mạnh mọi vị trí.

Ứng dụng và hiệu quả vận hành

Nhóm đầu nối này phù hợp máy đóng gói, robot, cụm van, xi lanh, tủ điều khiển và đường khí trong môi trường công nghiệp. Một cấu trúc thẳng giúp tuyến ống gọn, thao tác thay ống nhanh và thuận tiện chuẩn hóa vật tư theo OD–ren.

Tác động đến tiêu thụ khí

Mối nối kín giúp hạn chế thất thoát, nhưng hiệu suất toàn tuyến còn phụ thuộc bộ lọc, van, tiết diện ống và chu kỳ tải. Sau khi lắp, nên so sánh áp tĩnh với áp động tại điểm dùng. Nếu áp tụt khi xi lanh chuyển động nhanh, cần xem lại kích thước ống, cổng và toàn bộ tuyến.

Kế hoạch bảo trì

Quan sát tiếng xì, bụi bám thành vệt, độ căng của ống và dấu oxy hóa. Kiểm tra lại sau va đập, rung mạnh, thay ống hoặc thay đổi áp. Không dùng dầu hoặc hóa chất tùy tiện lên gioăng. Ghi mã, OD, cỡ ren và ngày thay để đội bảo trì truy vết nhanh.

Bảo quản hàng dự phòng

Lưu theo mã PCI, tách riêng nhóm thẳng và co 90 độ, che kín hai đầu để bụi không vào cơ cấu. Nhãn kho nên ghi OD, ren và vật liệu. Việc nhận diện rõ giúp tránh lấy nhầm giữa ren ngoài, ren trong, hạt bắp và đầu siết ống.

Chọn trực tiếp theo từng biến thể

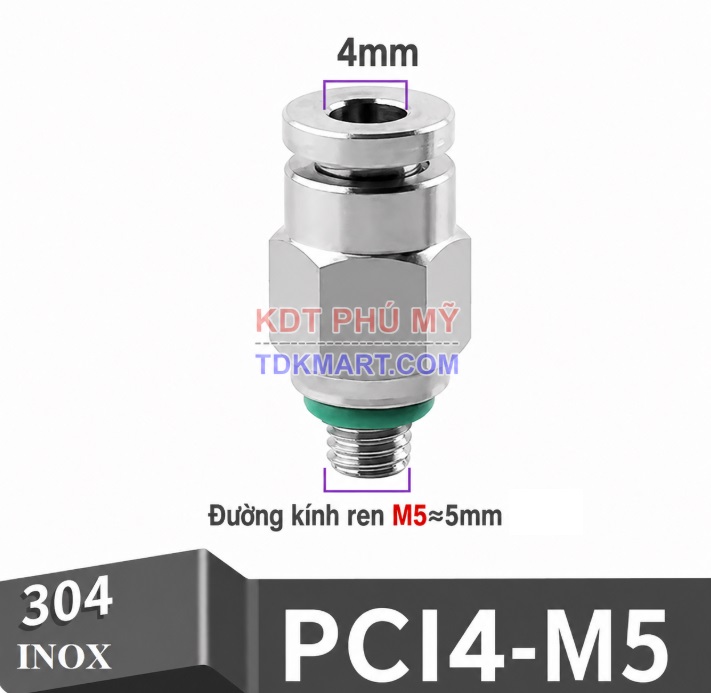

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài M5 – mã PCI4-M5.

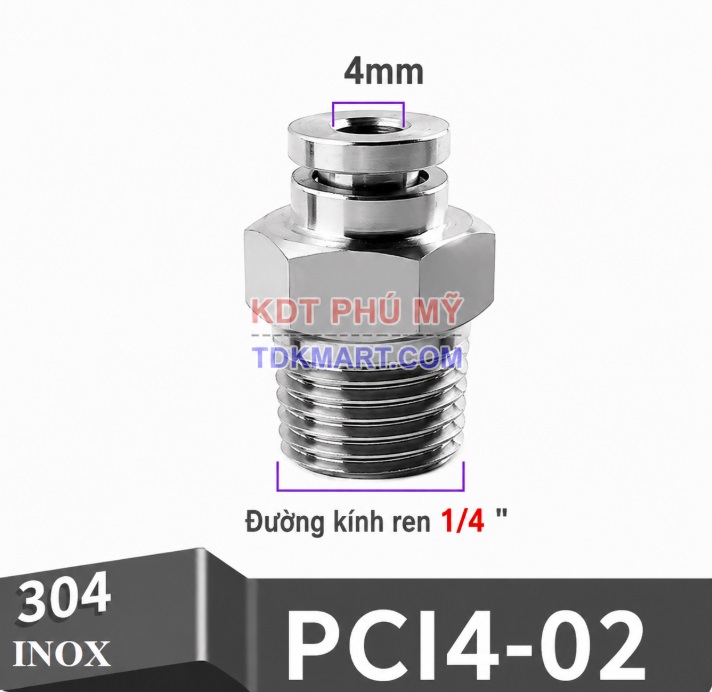

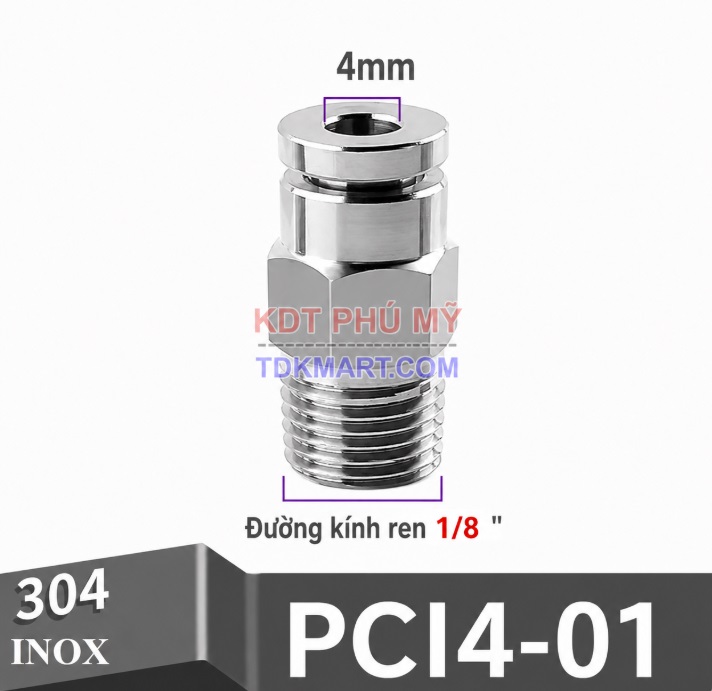

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài 1/8 inch – mã PCI4-01.
• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài 1/4 inch – mã PCI4-02.

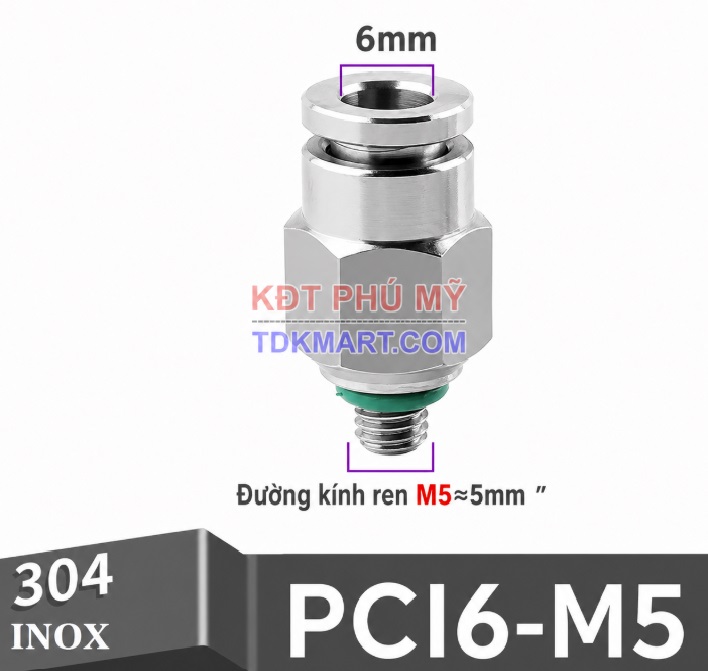

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài M5 – mã PCI6-M5.

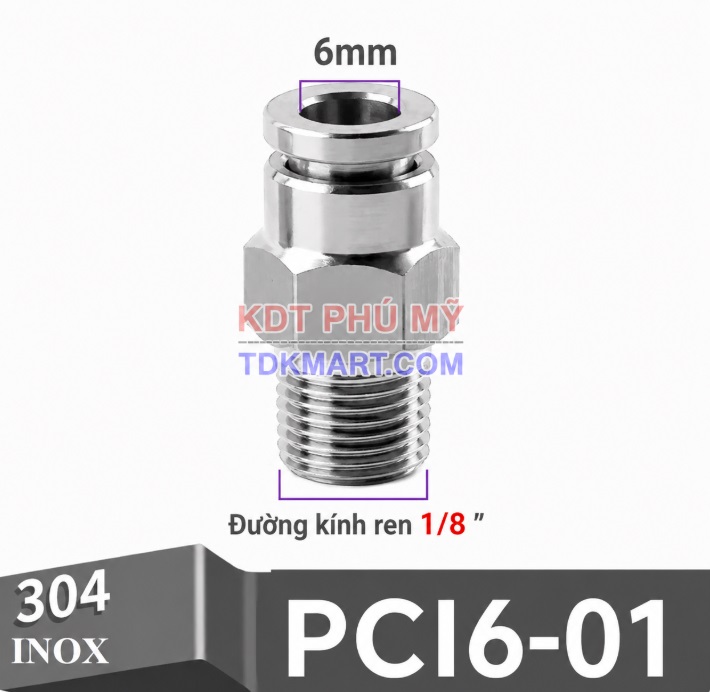

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/8 inch – mã PCI6-01.

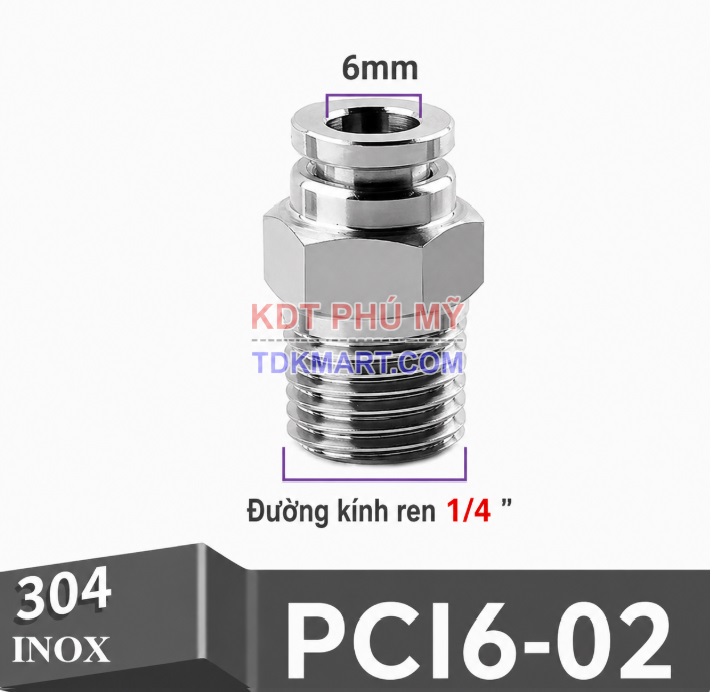

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/4 inch – mã PCI6-02.

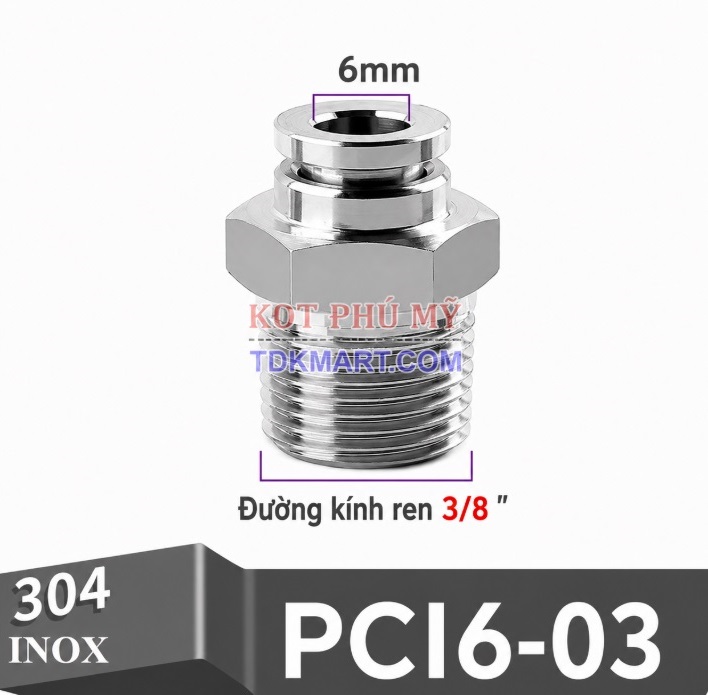

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 3/8 inch – mã PCI6-03.

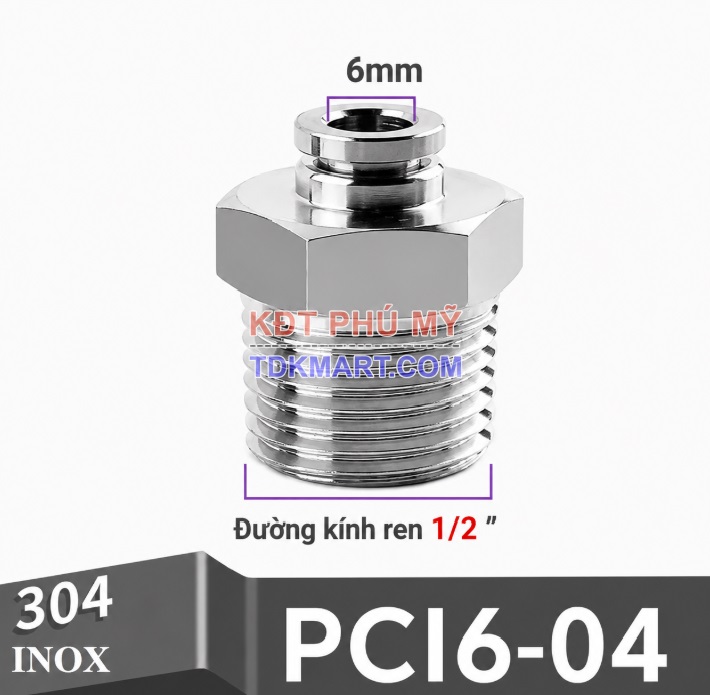

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 1/2 inch – mã PCI6-04.

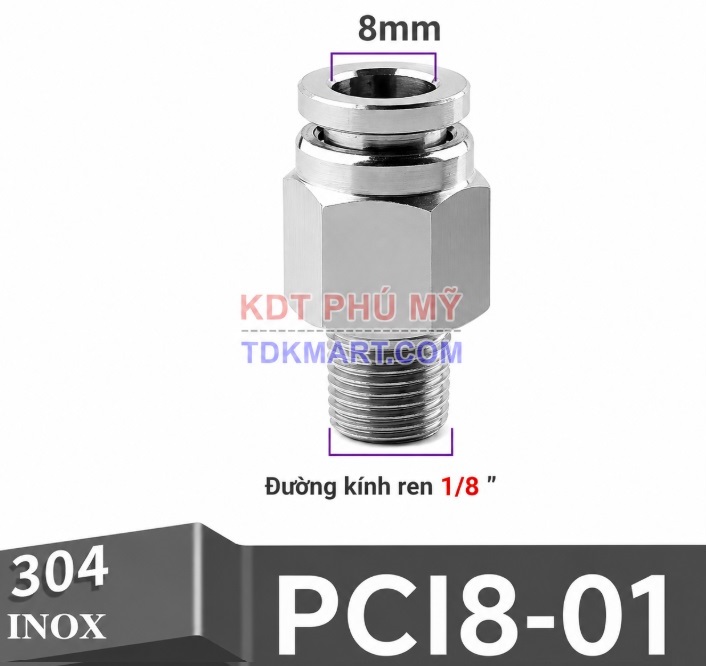

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/8 inch – mã PCI8-01.

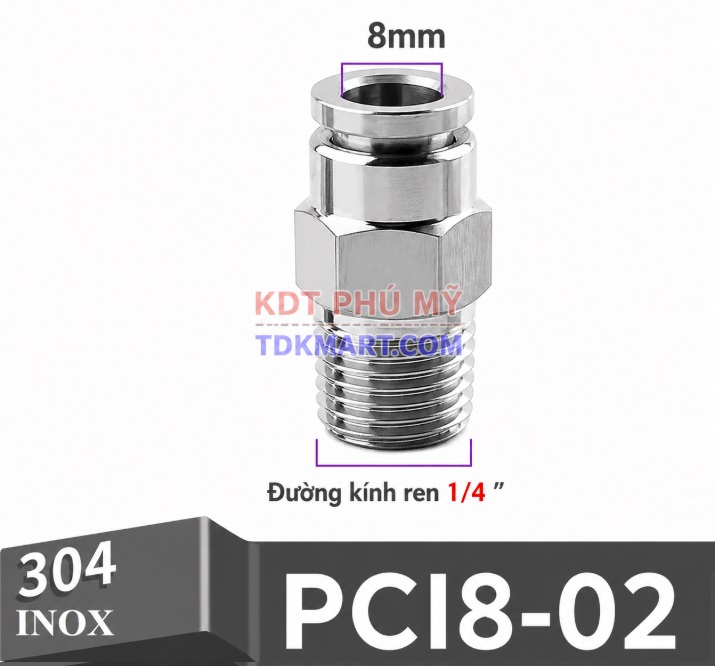

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/4 inch – mã PCI8-02.

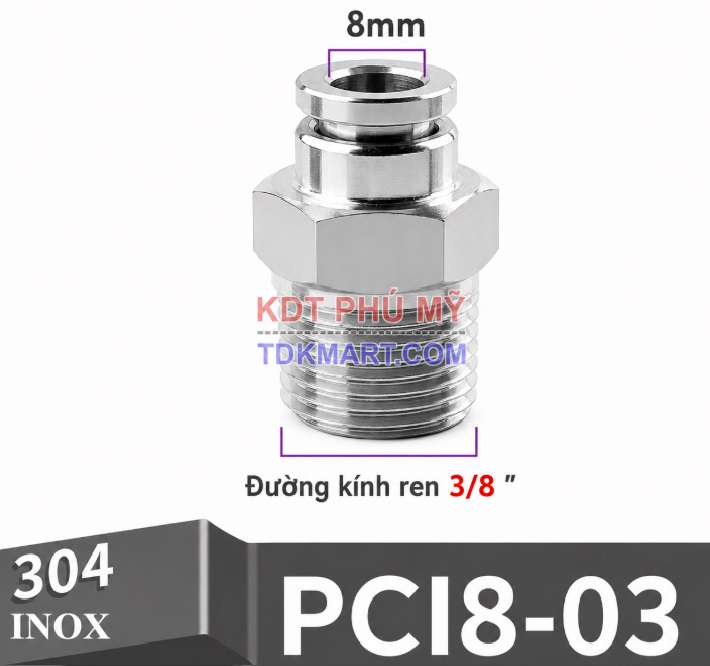

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 3/8 inch – mã PCI8-03.

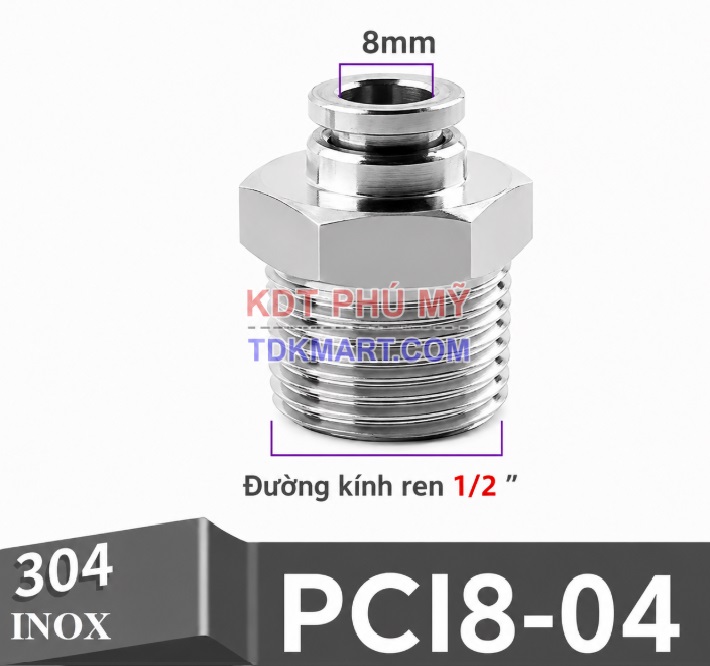

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/2 inch – mã PCI8-04.

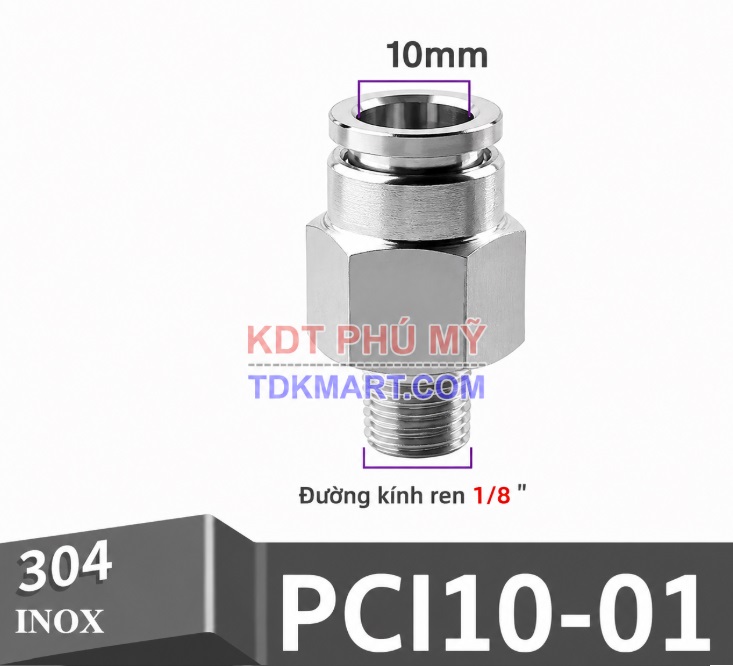

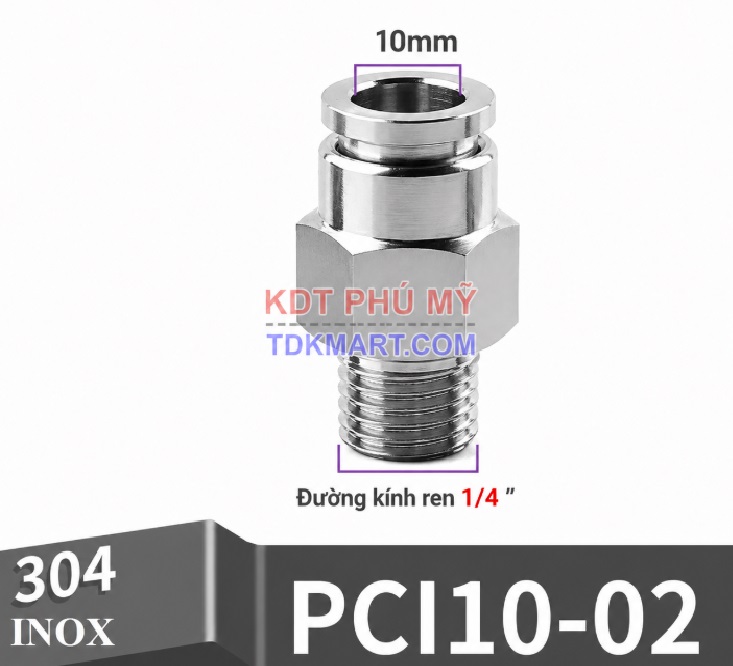

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 10 mm ren ngoài 1/8 inch – mã PCI10-01.
• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 10 mm ren ngoài 1/4 inch – mã PCI10-02.

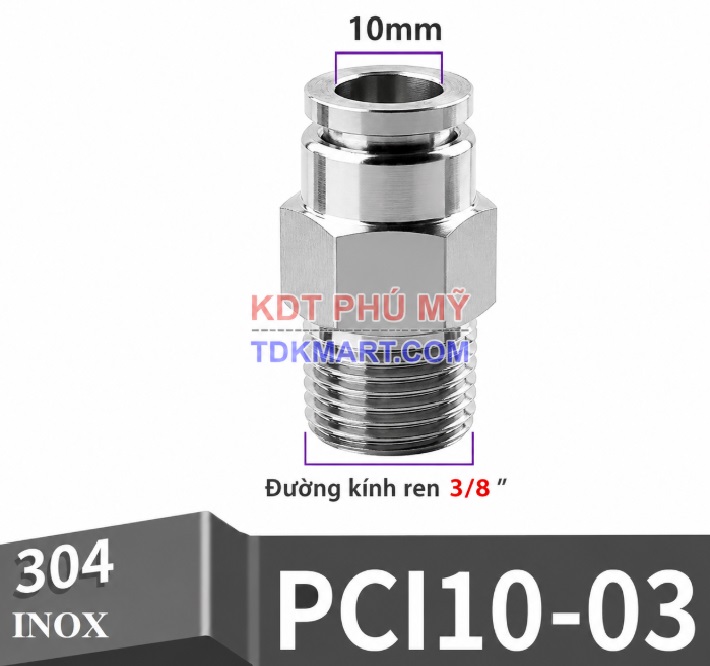

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 10 mm ren ngoài 3/8 inch – mã PCI10-03.

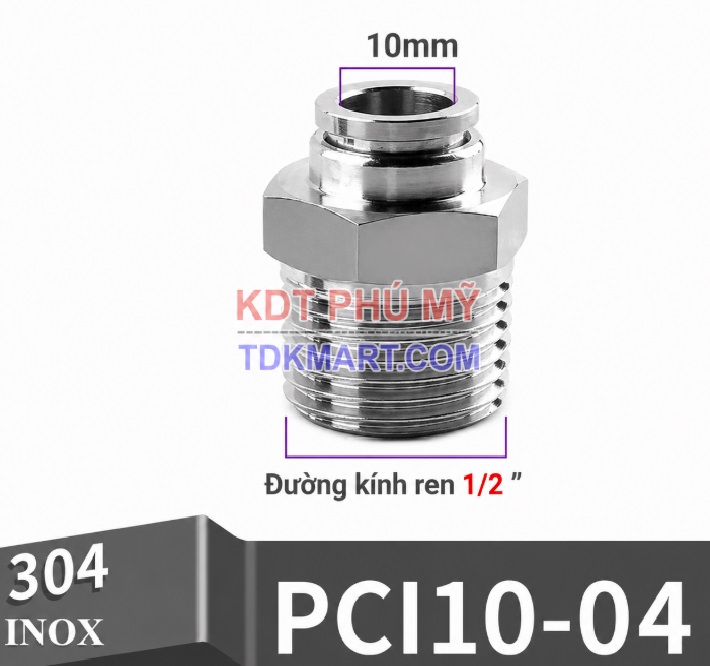

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 10 mm ren ngoài 1/2 inch – mã PCI10-04.

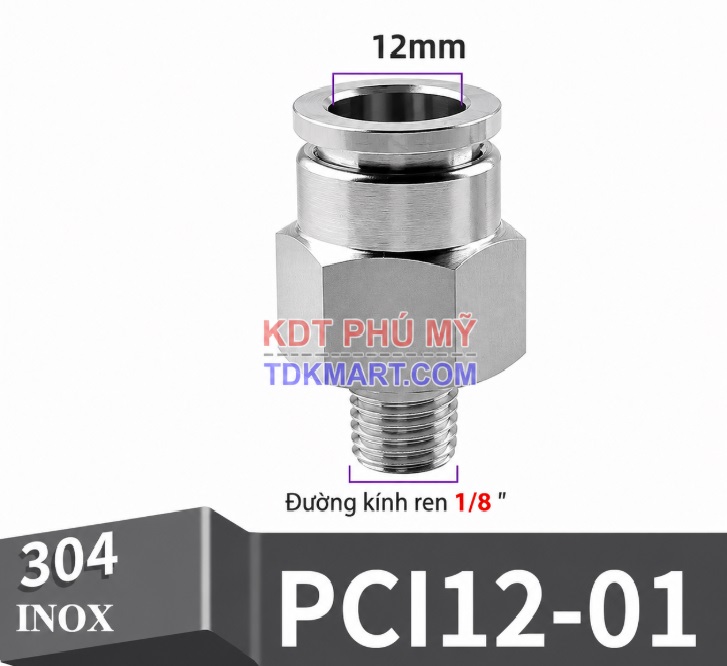

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 12 mm ren ngoài 1/8 inch – mã PCI12-01.
• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 12 mm ren ngoài 1/4 inch – mã PCI12-02.

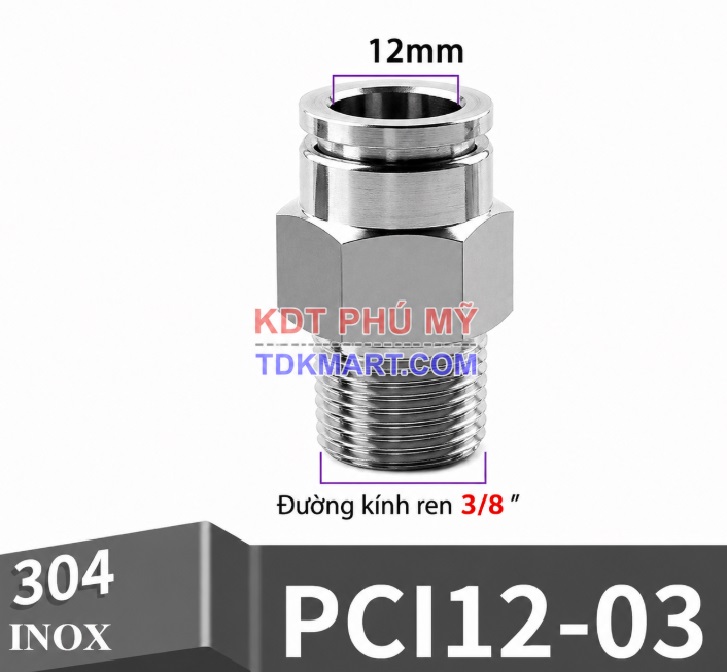

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 12 mm ren ngoài 3/8 inch – mã PCI12-03.

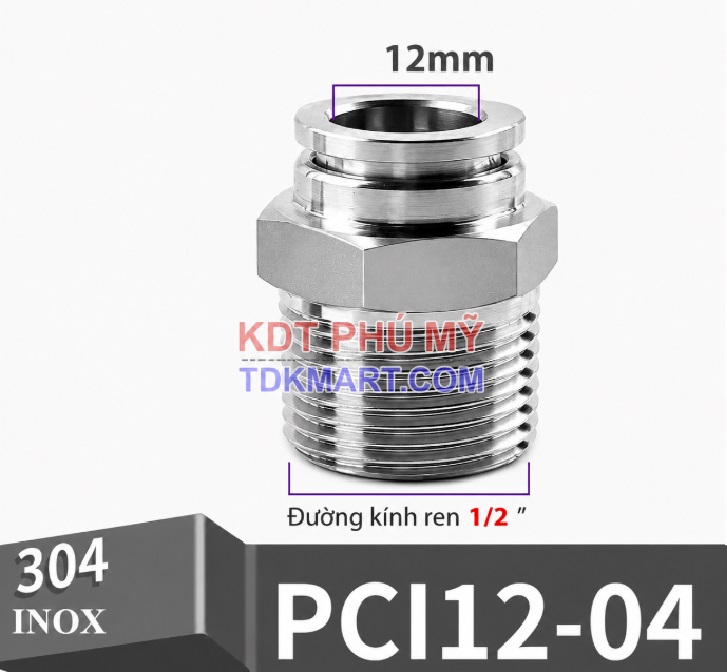

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 12 mm ren ngoài 1/2 inch – mã PCI12-04.

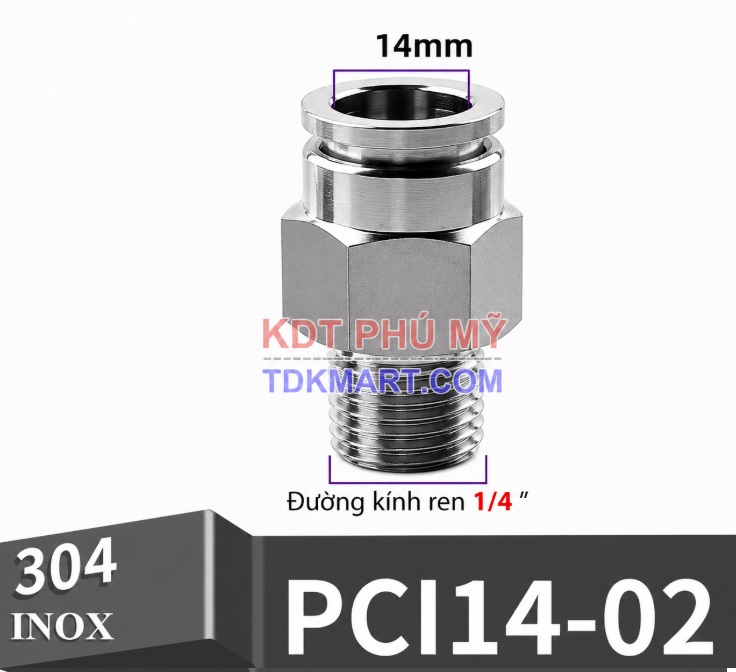

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 14 mm ren ngoài 1/4 inch – mã PCI14-02.

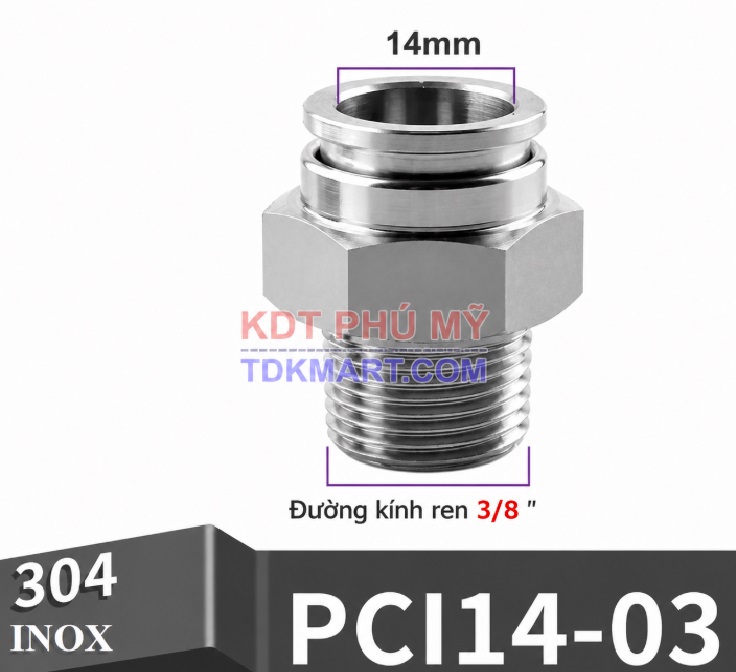

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 14 mm ren ngoài 3/8 inch – mã PCI14-03.

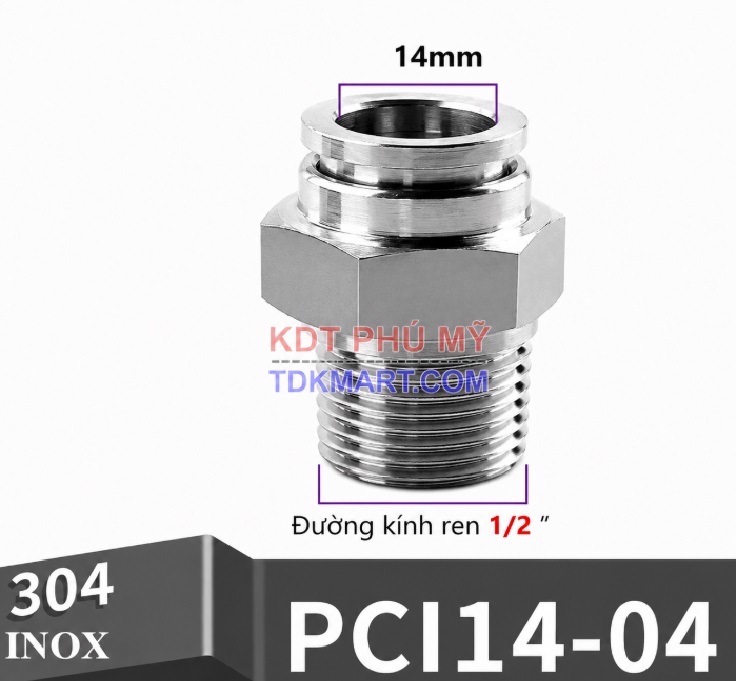

• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 14 mm ren ngoài 1/2 inch – mã PCI14-04.
• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 16 mm ren ngoài 1/4 inch – mã PCI16-02.
• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 16 mm ren ngoài 3/8 inch – mã PCI16-03.
• Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 16 mm ren ngoài 1/2 inch – mã PCI16-04.

Các nhánh Inox nên đối chiếu

Xem lớp sản phẩm rộng hơn tại đầu nối khí nén Inox. Khi cần đổi hướng 90 độ, đối chiếu co nối nhanh Inox 304 ghim ống – ren ngoài. Nếu cần hai đầu ống không có ren, xem đầu nối thẳng Inox 304 hai đầu ghim ống.

Câu hỏi thường gặp trước khi mua

Ghim ống nghĩa là chỉ cần cắm ống vào?

Cần cắt ống vuông, làm sạch và đẩy đến hết chiều sâu. Sau đó kéo nhẹ để xác nhận phe giữ. Thao tác nhanh không đồng nghĩa bỏ qua kiểm tra rò.

M5 có giống ren 1/8 inch không?

Không. Đây là hai kích thước khác nhau. Phải dùng đúng cổng, không dùng lực ép để thay thế lẫn nhau.

Có thể dùng cho ống PU, PA, PE và PTFE không?

Nguồn hiện có đề cập các loại ống này, nhưng cần kiểm tra độ cứng, dung sai OD, nhiệt độ và tương thích gioăng theo ứng dụng cụ thể.

Vì sao cùng OD lại có nhiều cỡ ren?

OD xác định phía ống, còn ren xác định cổng thiết bị. Một cỡ ống có thể được dùng trên nhiều loại van hoặc xi lanh nên cần nhiều lựa chọn ren.

Ren ngoài cần quấn băng làm kín không?

Phương pháp làm kín phụ thuộc chuẩn ren và thiết kế cổng. Chỉ dùng vật liệu phù hợp, quấn đúng chiều và tránh để mảnh vụn đi vào đường khí.

Cần cung cấp dữ liệu gì để nhận đúng hàng?

Nên gửi OD ống, cỡ ren và chuẩn ren, loại ống, môi chất, áp, nhiệt, số lượng, ảnh cổng thiết bị và mã PCI.

Kiểm tra sụt áp cho PCI

Ở bước kiểm tra sụt áp, cần ghi rõ dải OD–ren. Đánh giá cả trạng thái nghỉ lẫn khi thiết bị tiêu thụ khí lớn. Không dùng một dấu hiệu đơn lẻ để kết luận: cần kết hợp áp suất, tiếng rò, độ thẳng ống và trạng thái phần ren. Hồ sơ sau bảo trì giúp phát hiện lỗi lặp và chuẩn hóa lựa chọn sau này.

Đánh giá độ kín cho PCI

Ở bước đánh giá độ kín, cần ghi rõ dải OD–ren. Đánh giá cả trạng thái nghỉ lẫn khi thiết bị tiêu thụ khí lớn. Không dùng một dấu hiệu đơn lẻ để kết luận: cần kết hợp áp suất, tiếng rò, độ thẳng ống và trạng thái phần ren. Hồ sơ sau bảo trì giúp phát hiện lỗi lặp và chuẩn hóa lựa chọn sau này.

Tóm lại, Đầu nối nhanh khí nén Inox 304 thẳng 1 đầu ghim ống và 1 đầu ren ngoài phù hợp khi cổng thiết bị và OD ống đã được xác nhận chính xác. Chọn đúng cặp OD–ren, lắp thẳng tâm, thử kín và kiểm tra áp động trước khi vận hành lâu dài. Dùng mã PCI cùng ảnh cổng thực tế để hạn chế nhầm hàng.
