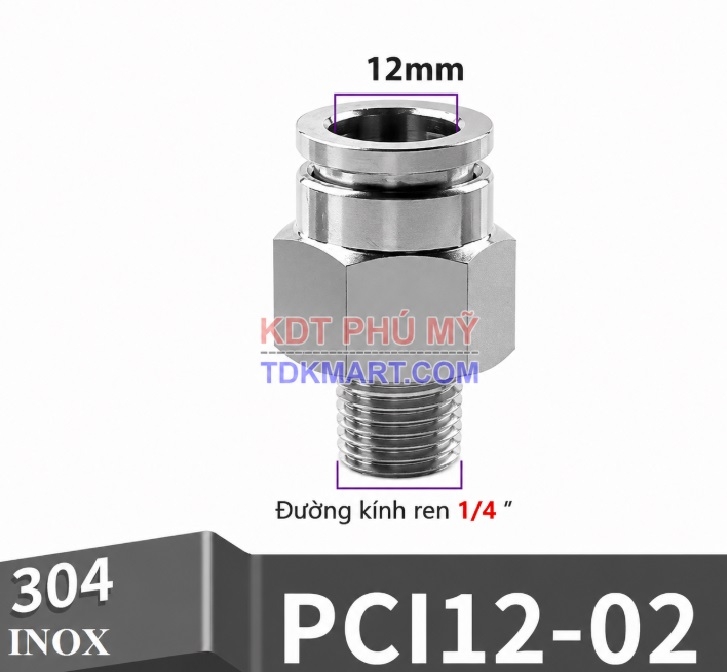

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 12 mm ren ngoài 1/4 inch

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 12 mm ren ngoài 1/4 inch dùng để đưa ống OD 12 mm vào cổng thiết bị có ren ngoài tương ứng 1/4. Điểm cần chú ý của PCI12-02 là cặp OD 12 mm và cổng 1/4 thường gặp ở đường cấp trung bình, cần cân bằng lưu lượng và kích thước cổng. Một đầu sử dụng cơ cấu ghim–nhả để rút ngắn thao tác với ống, đầu còn lại cố định vào van, bộ chia, bộ xử lý khí hoặc cơ cấu chấp hành bằng ren.

Cặp 12 mm–1/4 phù hợp khi cần mức chuyển tiếp cân bằng hơn

So với 12 mm–1/8, cổng 1/4 thường cho một mức chuyển tiếp ít chênh lệch hơn về kích thước hình học. Tuy nhiên lựa chọn vẫn phải dựa trên lưu lượng, đường kính trong của ống, van và chiều dài đường khí. Nếu hệ thống có nhiều nhánh chạy đồng thời, nên kiểm tra áp tại tải khi tất cả cơ cấu hoạt động thay vì chỉ đo lúc không tải.

Kiểm tra hướng đi của ống trước khi cố định chân ren

Kiểu thẳng hoạt động tốt khi ống 12 mm đi ra khỏi cổng theo phương gần đồng trục. Nếu ống phải bẻ gấp ngay sau đầu nối, lực ngang có thể truyền vào cụm ghim và làm bán kính uốn quá nhỏ. Trong trường hợp không gian buộc đổi hướng ngay tại cổng, nên cân nhắc kiểu co phù hợp thay vì ép ống.

Ống phù hợp

Ống phù hợp: PU, PA/Nylon; PE tùy loại ống và điều kiện sử dụng. Cần kiểm tra thêm dung sai OD, độ cứng và điều kiện môi trường của loại ống thực tế.

Cơ chế ghim–nhả và những điểm phải kiểm tra

Khi ống được đẩy vào đủ sâu, bộ phận giữ bám lên bề mặt ống trong khi gioăng làm kín tại vùng tiếp xúc. Muốn tháo, phải khóa nguồn khí, xả áp hoàn toàn rồi nhấn vòng nhả và kéo ống thẳng ra. Không tháo ống khi hệ thống còn áp. Sau khi lắp lại, cấp áp từ từ và kiểm tra kín ở cả trạng thái nghỉ lẫn khi cơ cấu hoạt động.

Inox 304 có ý nghĩa gì tại điểm lắp

Thân Inox 304 có lợi thế về khả năng chống ăn mòn trong nhiều môi trường công nghiệp thông thường, nhất là nơi ẩm hoặc có nước ngưng. Tuy nhiên độ bền của mối nối còn phụ thuộc gioăng, bộ phận giữ, loại ống, môi chất và cách làm kín ren. Không nên suy ra khả năng chịu mọi hóa chất hoặc mọi mức nhiệt chỉ từ tên vật liệu thân.

Kiểm tra chân ren 1/4 trước khi lắp

Kích thước danh nghĩa 1/4 inch chưa đủ để xác nhận hai ren tương thích. Cần biết chuẩn ren của cổng thiết bị, bước ren và phương pháp làm kín. Đưa ren vào bằng tay ở những vòng đầu; nếu lực tăng bất thường hoặc ren chỉ vào được rất ít vòng, dừng lại để kiểm tra. Không ép hai chuẩn ren gần giống nhau bằng lực.

Vật liệu làm kín ren

Chỉ dùng băng hoặc keo làm kín khi phù hợp với kiểu ren và yêu cầu của thiết bị. Không để mảnh vật liệu thừa lọt vào đường khí vì chúng có thể đi tới van, tiết lưu hoặc cơ cấu chấp hành. Sau khi siết, kiểm tra kín thay vì tiếp tục tăng lực theo cảm giác.

Kiểm tra áp động và phản ứng của cơ cấu

Một tuyến có thể giữ áp tốt khi đứng yên nhưng sụt áp khi xi lanh hoặc cơ cấu tiêu thụ khí. Vì vậy sau khi thay fitting, nên quan sát tốc độ cơ cấu và đo áp gần tải trong lúc hoạt động nếu có yêu cầu về lưu lượng. Nếu áp tụt, cần xem toàn tuyến gồm ống, van, bộ xử lý, tiết lưu và cổng thiết bị; không mặc định đầu nối là nguyên nhân duy nhất.

Lỗi lắp thường gặp và cách tránh

• Chọn ống theo đường kính trong thay vì OD 12 mm.
• Cắt ống xiên hoặc ghim đoạn ống đã xước, méo.
• Chỉ nhìn cỡ 1/4 mà không xác định chuẩn ren.
• Để ống kéo ngang hoặc uốn gấp ngay sau vòng nhấn.
• Tháo ống khi còn áp hoặc siết thêm khi chưa xác định đúng vị trí rò.

Sản phẩm cùng dòng và nhóm chức năng liên quan

Có thể xem đầu nối nhanh Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để chọn các cặp OD–ren khác. Giữ gần kích thước hiện tại có Đầu nối nhanh Inox 304 ghim ống 12 mm ren ngoài 1/8 và Đầu nối nhanh Inox 304 ghim ống 12 mm ren ngoài 3/8. Nếu cần chuyển giữa hai đường kính ống mà không đi vào cổng ren, xem đầu nối nhanh Inox 304 giảm thẳng hai đầu ghim ống. Nhóm đầu nối nhanh khí nén hỗ trợ lựa chọn thêm kiểu thẳng, co, chữ T và các phương thức kết nối khác.
