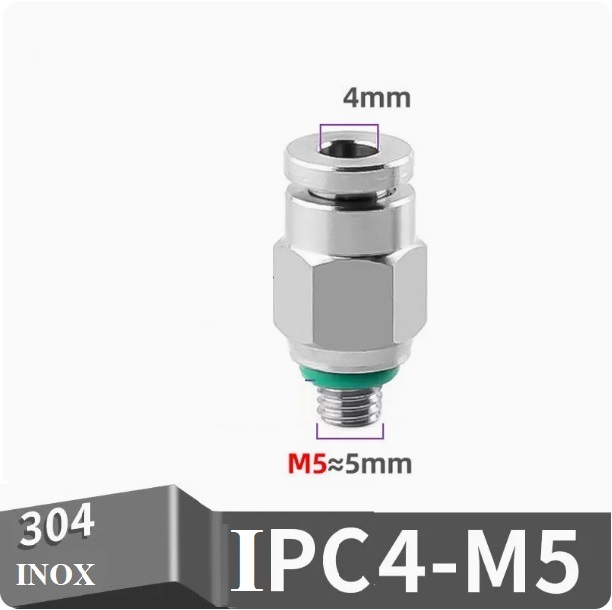

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài M5

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài M5 – mã PCI4-M5

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 4 mm ren ngoài M5, mã PCI4-M5, chuyển trực tiếp từ ống OD 4 mm sang cổng rất nhỏ trên van mini, cảm biến hoặc bộ chia compact. Thiết kế đồng trục phù hợp cho tín hiệu khí, đầu hút nhỏ và cơ cấu chính xác khi thiết bị dùng cổng rất nhỏ trên van mini, cảm biến hoặc bộ chia compact, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 4 mm và ren M5

Model PCI4-M5 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 4 mm, còn phía đối diện vặn vào cổng ren M5. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren.

Vai trò của PCI4-M5 tại cổng thiết bị

Cấu hình thẳng đưa ống 4 mm đến trực tiếp cổng M5 mà không đổi hướng. Nó phù hợp khi khoảng không phía trước cổng đủ cho bán kính uốn của ống và người bảo trì có thể ấn vòng nhấn. Nếu ống phải rẽ ngay sát thân, co nối nhanh Inox 304 ghim ống – ren ngoài có thể hợp lý hơn.

Không dùng fitting làm điểm chịu tải cho bó ống. Tại tín hiệu khí, đầu hút nhỏ và cơ cấu chính xác khi thiết bị dùng cổng rất nhỏ trên van mini, cảm biến hoặc bộ chia compact, nên bố trí kẹp đỡ để rung động, trọng lượng và lực kéo không truyền liên tục vào phần ren hoặc vùng làm kín của đầu ghim.

• Chừa đoạn ống thẳng sau vòng nhấn.
• Không ép ống tỳ vào cạnh tủ hoặc khung máy.
• Giữ dụng cụ vặn trên đúng phần lục giác.
• Bảo đảm có khoảng thao tác tháo ống sau khi xả áp.

Đánh giá tiết diện giữa ống 4 mm và cổng M5

OD lớn không đồng nghĩa toàn tuyến có lưu lượng lớn. Đường kính trong của ống, tiết diện cổng, lòng fitting, van, tiết lưu và chiều dài đều tham gia. Với PCI4-M5, tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy cần kiểm tra áp động gần tải, nhất là lúc cơ cấu khởi động hoặc nhiều nhánh cùng tiêu thụ.

Nếu tải phản ứng chậm, hãy đo theo thứ tự từ nguồn, sau bộ xử lý, trước van, sau van và gần cơ cấu. Cách này phân biệt được nút thắt tại nguồn, cổng M5, van hay đoạn ống 4 mm. Chỉ thay fitting khi dữ liệu cho thấy vị trí chuyển tiếp là nguyên nhân.

Dấu hiệu cần xem lại lựa chọn

• Áp tĩnh đủ nhưng áp giảm mạnh khi tải chạy.
• Chu kỳ đầu đạt, các chu kỳ sau chậm dần.
• Một nhánh làm các nhánh khác hụt khí.
• Tiếng xả hoặc tiếng rò xuất hiện tại cổng thiết bị.

Chuẩn bị đầu ống 4 mm

Độ kín phía ghim phụ thuộc nhiều vào bề mặt ngoài của ống. Cắt ống vuông bằng dụng cụ phù hợp, loại bỏ đoạn bị xước, méo, chai cứng hoặc dính hạt bẩn. Không bóp đầu ống bằng kìm và không dùng ống inch có kích thước gần 4 mm để thay thế.

Đưa ống vào theo phương thẳng đến hết hành trình, sau đó kéo nhẹ để kiểm tra phe giữ. Nếu ống khó vào, dừng lại và đo lại OD; không dùng lực cưỡng bức vì có thể làm hỏng gioăng hoặc cơ cấu giữ. Sau khi cấp áp, quan sát khi ống đứng yên lẫn khi máy rung.

Lắp ren ngoài M5 có kiểm soát

Phương pháp làm kín phụ thuộc chuẩn ren và thiết kế cổng. Không mặc định mọi cổng M5 đều dùng cùng một lượng băng hoặc keo. Trước khi lắp, làm sạch ren, xác nhận hướng vặn và chỉ dùng vật liệu làm kín tương thích với môi chất, nhiệt độ và quy trình của nhà máy.

Giữ thân tại vị trí lục giác, đưa ren vào thẳng tâm bằng tay trước, rồi siết bằng dụng cụ phù hợp. Dừng nếu cảm thấy kẹt sớm hoặc lệch. Không dùng vòng nhấn làm điểm tỳ và không tăng lực chỉ để chỉnh hướng ống; mô-men quá lớn có thể ảnh hưởng thân fitting hoặc cổng thiết bị.

• Ngăn mảnh vật liệu làm kín lọt vào đường khí.
• Không trộn hai chuẩn ren chỉ vì có thể vặn được vài vòng.
• Thử kín sau khi lắp và kiểm tra lại sau chu kỳ đầu.
• Ghi nhận mã cổng nếu máy có nhiều chuẩn ren.

Đối chiếu nhanh quanh PCI4-M5

Các lựa chọn sát với PCI4-M5 gồm PCI4-01 (4 mm – 1/8), PCI4-02 (4 mm – 1/4), PCI6-M5 (6 mm – M5). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
