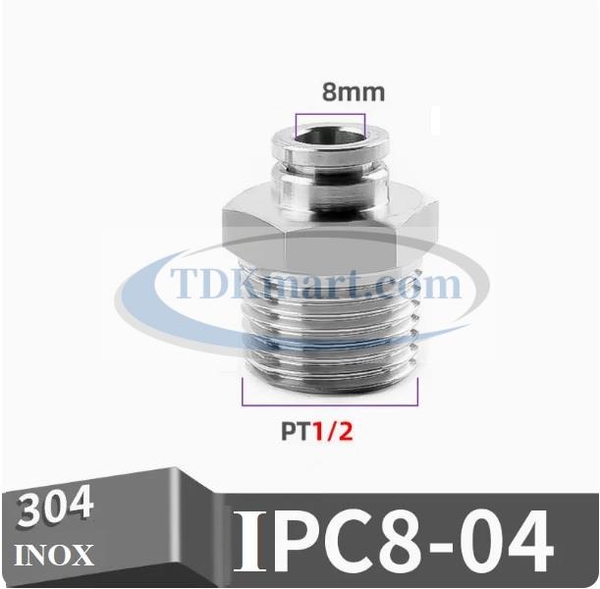

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/2 inch

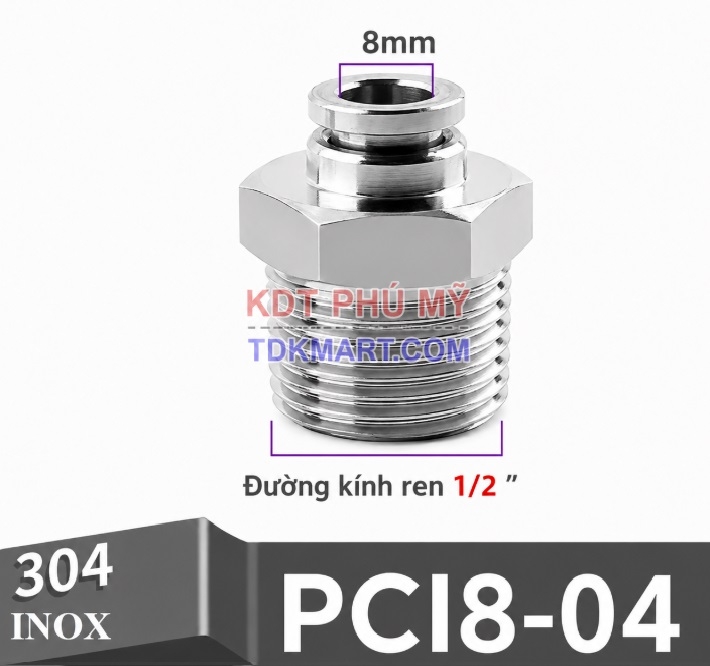

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/2 inch – mã PCI8-04

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/2 inch, mã PCI8-04, chuyển trực tiếp từ ống OD 8 mm sang cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao. Thiết kế đồng trục phù hợp cho nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Vai trò của PCI8-04 tại cổng thiết bị

Cấu hình thẳng đưa ống 8 mm đến trực tiếp cổng 1/2 mà không đổi hướng. Nó phù hợp khi khoảng không phía trước cổng đủ cho bán kính uốn của ống và người bảo trì có thể ấn vòng nhấn. Nếu ống phải rẽ ngay sát thân, co nối nhanh Inox 304 ghim ống – ren ngoài có thể hợp lý hơn.

Không dùng fitting làm điểm chịu tải cho bó ống. Tại nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao, nên bố trí kẹp đỡ để rung động, trọng lượng và lực kéo không truyền liên tục vào phần ren hoặc vùng làm kín của đầu ghim.

• Chừa đoạn ống thẳng sau vòng nhấn.
• Không ép ống tỳ vào cạnh tủ hoặc khung máy.
• Giữ dụng cụ vặn trên đúng phần lục giác.
• Bảo đảm có khoảng thao tác tháo ống sau khi xả áp.

Đánh giá tiết diện giữa ống 8 mm và cổng 1/2

OD lớn không đồng nghĩa toàn tuyến có lưu lượng lớn. Đường kính trong của ống, tiết diện cổng, lòng fitting, van, tiết lưu và chiều dài đều tham gia. Với PCI8-04, tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy cần kiểm tra áp động gần tải, nhất là lúc cơ cấu khởi động hoặc nhiều nhánh cùng tiêu thụ.

Nếu tải phản ứng chậm, hãy đo theo thứ tự từ nguồn, sau bộ xử lý, trước van, sau van và gần cơ cấu. Cách này phân biệt được nút thắt tại nguồn, cổng 1/2, van hay đoạn ống 8 mm. Chỉ thay fitting khi dữ liệu cho thấy vị trí chuyển tiếp là nguyên nhân.

Dấu hiệu cần xem lại lựa chọn

• Áp tĩnh đủ nhưng áp giảm mạnh khi tải chạy.
• Chu kỳ đầu đạt, các chu kỳ sau chậm dần.
• Một nhánh làm các nhánh khác hụt khí.
• Tiếng xả hoặc tiếng rò xuất hiện tại cổng thiết bị.

Ứng dụng riêng của cặp 8 mm – 1/2

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/2 inch hướng tới nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao. Điểm mạnh của cấu hình này là chuyển từ ống mềm sang cổng thiết bị chỉ bằng một chi tiết, giảm số mối nối trung gian và giữ tuyến thẳng. Tuy nhiên, hiệu quả chỉ đạt khi tỷ lệ ống–cổng phù hợp với lưu lượng thực.

Trong thiết kế mới, hãy chọn cỡ cổng từ yêu cầu của thiết bị và chọn OD ống từ lưu lượng, chiều dài cùng bán kính uốn. Trong sửa chữa, không nên sao chép kích thước cũ nếu hệ thống từng có dấu hiệu chậm, rò hoặc nóng cục bộ; cần xác nhận lại nguyên nhân trước khi thay đúng hình dáng.

Tình huống nên cân nhắc

• nhánh công tác phổ thông trong máy tự động
• cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao
• Vị trí cần tháo ống nhanh sau khi xả áp
• Môi trường cần thân Inox 304 và toàn bộ vật liệu còn lại đã được xác nhận

Bảo trì cặp ống 8 mm – ren 1/2

Lịch kiểm tra nên dựa trên rung động, số lần tháo lắp, độ sạch và chu kỳ máy. Tại nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng lớn trên tuyến cấp hoặc thiết bị tiêu thụ lưu lượng cao, theo dõi tiếng xì, vết cọ trên ống, sự đổi màu bề mặt, độ lỏng của phần ren và thời gian đáp ứng của tải.

Không tái sử dụng vô hạn đoạn ống đã có nhiều vết hằn. Nếu chiều dài cho phép, cắt bỏ phần tổn thương, tạo mặt cắt mới rồi cắm lại. Khi vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng PCI8-04; sửa tạm có thể làm sai lực giữ và khó truy nguyên sự cố.

• Ghi ngày lắp và vị trí thiết bị.
• Lưu OD, cỡ ren và mã PCI.
• So sánh áp động trước và sau bảo trì.
• Kiểm tra lại kẹp đỡ và bán kính uốn.

Giải đáp riêng cho PCI8-04

Ống 8 mm được hiểu theo OD hay ID?

Theo OD, tức đường kính ngoài. Đo tại đoạn tròn, không biến dạng và không dùng đường kính trong để chọn đầu ghim.

Ren 1/2 có thể thay bằng cỡ gần giống không?

Không nên. Cần đúng kích thước và đúng chuẩn ren. Khả năng vặn được vài vòng không chứng minh hai phía tương thích.

Có thể dùng cho mọi loại ống mềm không?

Cần kiểm tra vật liệu, độ cứng, dung sai OD, độ tròn, nhiệt độ và tương thích gioăng. Cùng OD nhưng đặc tính ống khác nhau có thể tạo lực giữ khác nhau.

Khi nào nên chọn kiểu co?

Khi ống buộc phải đổi hướng ngay tại cổng và kiểu thẳng làm bán kính uốn quá nhỏ hoặc gây lực ngang lên fitting.

Đối chiếu nhanh quanh PCI8-04

Các lựa chọn sát với PCI8-04 gồm PCI8-01 (8 mm – 1/8), PCI8-02 (8 mm – 1/4), PCI8-03 (8 mm – 3/8), PCI6-04 (6 mm – 1/2), PCI10-04 (10 mm – 1/2). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
