Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/4 inch

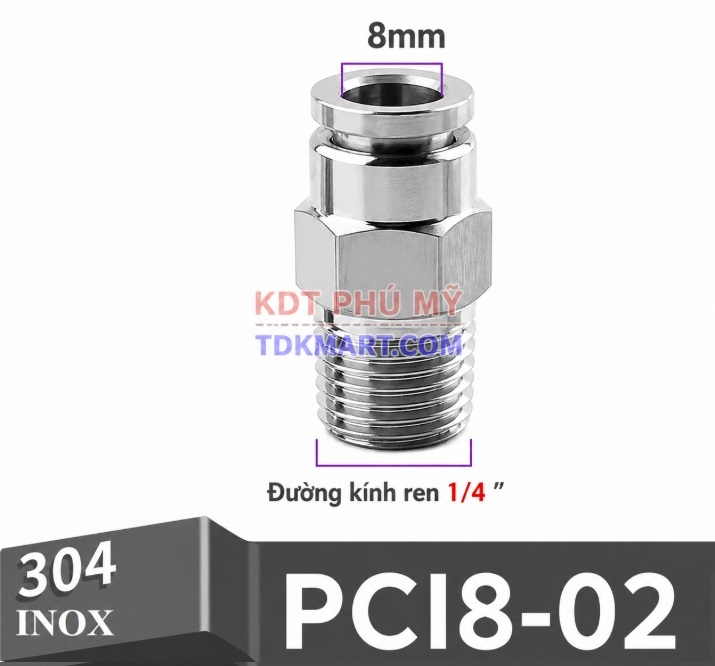

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/4 inch – mã PCI8-02

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/4 inch, mã PCI8-02, chuyển trực tiếp từ ống OD 8 mm sang cổng phổ thông trên cụm xử lý khí và cơ cấu chấp hành. Thiết kế đồng trục phù hợp cho nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng phổ thông trên cụm xử lý khí và cơ cấu chấp hành, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 8 mm và ren 1/4

Model PCI8-02 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 8 mm, còn phía đối diện vặn vào cổng ren 1/4. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren.

Lắp ren ngoài 1/4 có kiểm soát

Phương pháp làm kín phụ thuộc chuẩn ren và thiết kế cổng. Không mặc định mọi cổng 1/4 đều dùng cùng một lượng băng hoặc keo. Trước khi lắp, làm sạch ren, xác nhận hướng vặn và chỉ dùng vật liệu làm kín tương thích với môi chất, nhiệt độ và quy trình của nhà máy.

Giữ thân tại vị trí lục giác, đưa ren vào thẳng tâm bằng tay trước, rồi siết bằng dụng cụ phù hợp. Dừng nếu cảm thấy kẹt sớm hoặc lệch. Không dùng vòng nhấn làm điểm tỳ và không tăng lực chỉ để chỉnh hướng ống; mô-men quá lớn có thể ảnh hưởng thân fitting hoặc cổng thiết bị.

• Ngăn mảnh vật liệu làm kín lọt vào đường khí.
• Không trộn hai chuẩn ren chỉ vì có thể vặn được vài vòng.
• Thử kín sau khi lắp và kiểm tra lại sau chu kỳ đầu.
• Ghi nhận mã cổng nếu máy có nhiều chuẩn ren.

Ứng dụng riêng của cặp 8 mm – 1/4

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/4 inch hướng tới nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng phổ thông trên cụm xử lý khí và cơ cấu chấp hành. Điểm mạnh của cấu hình này là chuyển từ ống mềm sang cổng thiết bị chỉ bằng một chi tiết, giảm số mối nối trung gian và giữ tuyến thẳng. Tuy nhiên, hiệu quả chỉ đạt khi tỷ lệ ống–cổng phù hợp với lưu lượng thực.

Trong thiết kế mới, hãy chọn cỡ cổng từ yêu cầu của thiết bị và chọn OD ống từ lưu lượng, chiều dài cùng bán kính uốn. Trong sửa chữa, không nên sao chép kích thước cũ nếu hệ thống từng có dấu hiệu chậm, rò hoặc nóng cục bộ; cần xác nhận lại nguyên nhân trước khi thay đúng hình dáng.

Tình huống nên cân nhắc

• nhánh công tác phổ thông trong máy tự động
• cổng phổ thông trên cụm xử lý khí và cơ cấu chấp hành
• Vị trí cần tháo ống nhanh sau khi xả áp
• Môi trường cần thân Inox 304 và toàn bộ vật liệu còn lại đã được xác nhận

Vật liệu Inox 304 và giới hạn cần xác nhận

Tên Inox 304 mô tả vật liệu thân, không thay cho đánh giá toàn bộ cụm. Gioăng, phe giữ, vòng nhấn, ống và vật liệu làm kín ren cùng tiếp xúc với điều kiện vận hành. Khả năng dùng với môi chất khác khí nén phải được xác nhận theo từng thành phần.

Trong môi trường ẩm, có nước ngưng hoặc vệ sinh thường xuyên, bề mặt Inox 304 có lợi thế so với nhiều vật liệu thông dụng. Tuy vậy, chloride, hóa chất, nhiệt độ và quy trình làm sạch vẫn có thể ảnh hưởng. Không dùng tuyên bố “không gỉ tuyệt đối” làm căn cứ kỹ thuật.

Dữ liệu cần cung cấp

• Môi chất và mức độ sạch
• Áp suất vận hành và biến động
• Nhiệt độ môi trường cùng nhiệt độ dòng
• Loại ống, vật liệu gioăng nếu có yêu cầu đặc biệt

Quy trình nghiệm thu sau khi lắp PCI8-02

Nghiệm thu cần kiểm tra cả cơ khí và khả năng cấp khí. Quan sát ống 8 mm đã vào hết, không bị kéo lệch; phần ren 1/4 nằm thẳng, không có dấu hiệu kẹt hoặc nứt. Sau đó cấp áp từ thấp lên mức vận hành theo quy trình an toàn.

Cho tải chạy ở chế độ đơn rồi chế độ đồng thời với các nhánh khác. Ghi áp gần tải, thời gian đáp ứng và dấu hiệu rò. Nếu chỉ thử khi máy đứng yên, có thể bỏ sót rò do rung hoặc thiếu lưu lượng khi nhiều cơ cấu hoạt động.

• Xác nhận mã và kích thước.
• Kiểm tra rò hai phía.
• Quan sát ống trong chuyển động máy.
• Đo áp động nếu tải quan trọng.
• Lưu kết quả cho lần bảo trì sau.

Đối chiếu nhanh quanh PCI8-02

Các lựa chọn sát với PCI8-02 gồm PCI8-01 (8 mm – 1/8), PCI8-03 (8 mm – 3/8), PCI8-04 (8 mm – 1/2), PCI6-02 (6 mm – 1/4), PCI10-02 (10 mm – 1/4). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
