Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/8 inch

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/8 inch – mã PCI8-01

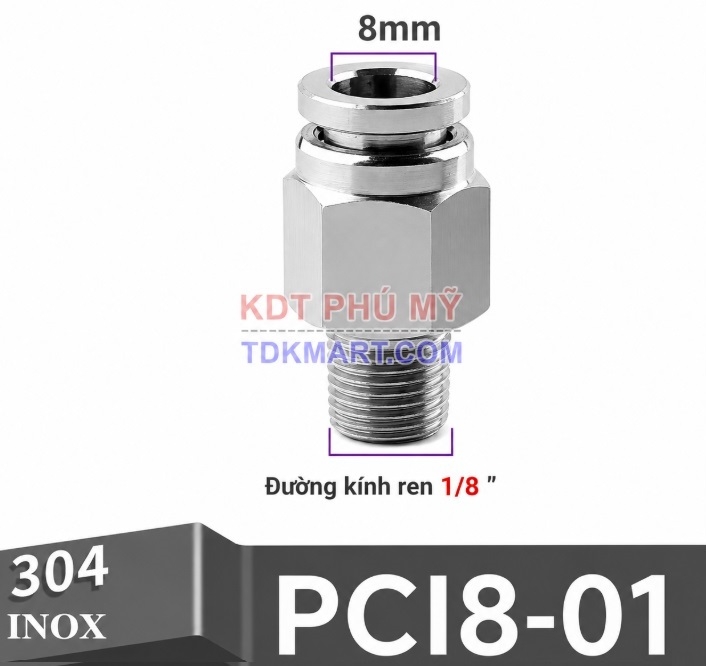

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 1/8 inch, mã PCI8-01, chuyển trực tiếp từ ống OD 8 mm sang cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển. Thiết kế đồng trục phù hợp cho nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng nhỏ trên van, xy lanh hoặc thiết bị điều khiển, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 8 mm và ren 1/8

Model PCI8-01 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 8 mm, còn phía đối diện vặn vào cổng ren 1/8. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren.

Chuẩn bị đầu ống 8 mm

Độ kín phía ghim phụ thuộc nhiều vào bề mặt ngoài của ống. Cắt ống vuông bằng dụng cụ phù hợp, loại bỏ đoạn bị xước, méo, chai cứng hoặc dính hạt bẩn. Không bóp đầu ống bằng kìm và không dùng ống inch có kích thước gần 8 mm để thay thế.

Đưa ống vào theo phương thẳng đến hết hành trình, sau đó kéo nhẹ để kiểm tra phe giữ. Nếu ống khó vào, dừng lại và đo lại OD; không dùng lực cưỡng bức vì có thể làm hỏng gioăng hoặc cơ cấu giữ. Sau khi cấp áp, quan sát khi ống đứng yên lẫn khi máy rung.

So sánh theo cùng OD 8 mm

Giữ nguyên OD và thay cỡ ren là cách kiểm tra phù hợp khi ống đã cố định nhưng thiết bị có nhiều kiểu cổng. Các biến thể cùng 8 mm không thể hoán đổi chỉ bằng cách siết mạnh hơn. Cỡ ren phải khớp chính xác với cổng.

Khi thay thiết bị, hãy giữ ảnh cổng cũ và mới cạnh nhau, ghi đường kính ống 8 mm cùng ký hiệu ren. Cách làm này hạn chế nhầm giữa M5, 1/8, 1/4, 3/8 và 1/2.

Kiểm tra rò tách biệt hai phía

Với PCI8-01, cần phân biệt rò tại miệng ghim và rò tại chân ren. Rò phía ống thường liên quan mặt cắt, vết xước, OD, chiều sâu cắm hoặc lực kéo ngang. Rò phía ren thường liên quan chuẩn ren, bề mặt cổng, vật liệu làm kín, lệch tâm hoặc lực siết.

Sau khi khóa nguồn và xả áp, xử lý đúng phía có vấn đề thay vì tháo toàn bộ ngay. Khi lắp lại, cấp áp từng bước và dùng phương pháp phát hiện rò phù hợp. Ghi kết quả lúc nghỉ và khi tải chạy để phát hiện rò chỉ xuất hiện dưới rung động.

Giải đáp riêng cho PCI8-01

Ống 8 mm được hiểu theo OD hay ID?

Theo OD, tức đường kính ngoài. Đo tại đoạn tròn, không biến dạng và không dùng đường kính trong để chọn đầu ghim.

Ren 1/8 có thể thay bằng cỡ gần giống không?

Không nên. Cần đúng kích thước và đúng chuẩn ren. Khả năng vặn được vài vòng không chứng minh hai phía tương thích.

Có thể dùng cho mọi loại ống mềm không?

Cần kiểm tra vật liệu, độ cứng, dung sai OD, độ tròn, nhiệt độ và tương thích gioăng. Cùng OD nhưng đặc tính ống khác nhau có thể tạo lực giữ khác nhau.

Khi nào nên chọn kiểu co?

Khi ống buộc phải đổi hướng ngay tại cổng và kiểu thẳng làm bán kính uốn quá nhỏ hoặc gây lực ngang lên fitting.

Đối chiếu nhanh quanh PCI8-01

Các lựa chọn sát với PCI8-01 gồm PCI8-02 (8 mm – 1/4), PCI8-03 (8 mm – 3/8), PCI8-04 (8 mm – 1/2), PCI6-01 (6 mm – 1/8), PCI10-01 (10 mm – 1/8). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
