Mã sản phẩm: AL3M
Loại: PKKN-KL-BCKN-ALM
Thanh nhôm chia khí nén ren 1/2 - 3 lỗ ra là thân chia hơi có ba cửa nhánh để lắp đầu chuyển. Cổng hông 1/2 và nhánh 1/4 được phân biệt trên ảnh kỹ thuật, phù hợp nhu cầu cấp chung cho ít điểm lấy khí.
Mã đặt hàng AL3M, model AL3M, gồm 3 lỗ nhánh trên thân nhôm. Ảnh AL3M phân biệt cổng hông 1/2 và lỗ nhánh 1/4; lỗ Ø5,2 mm là vị trí gá. Giới hạn áp suất, nhiệt độ và yêu cầu môi chất cần phù hợp thông tin của đúng hàng; thân phân phối không tự làm kín các cửa đang để hở.
Thanh chia khí ba cửa khác với bộ ba ổ nối nhanh hoàn chỉnh: thân này cần tự lắp đầu nối hoặc phụ kiện cần thiết. Nếu dùng ống PU, chọn đầu ghim theo đường kính ngoài ống và chân ren theo cửa nhánh. Nếu cần tháo dây kiểu khớp nhanh, lựa chọn cả đầu nhận và đầu đực tương thích. Thống kê đủ phụ kiện trước khi lắp giúp tránh dùng tạm đầu không đúng chỉ vì cùng có thể vặn vào.

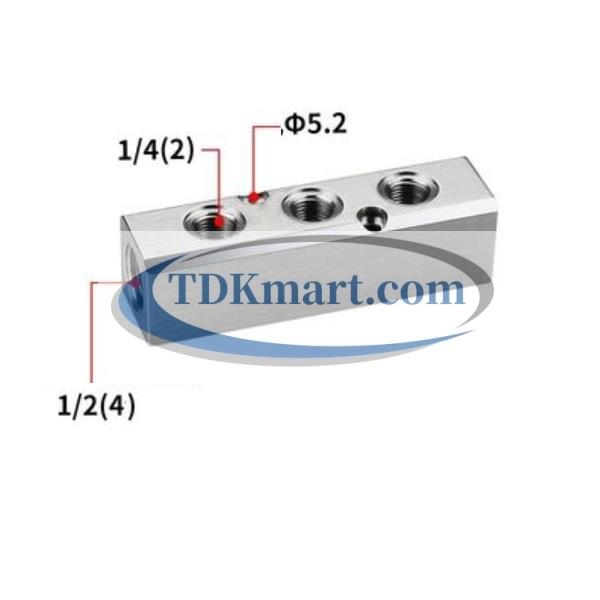

Theo ảnh AL3M, cổng hông mang cỡ 1/2, lỗ nhánh 1/4 và lỗ gá Ø5,2 mm. Số ba không bao gồm các lỗ gá hoặc cổng ở hai đầu thân. Khi làm giá, đo khoảng bắt trên hàng thực để chọn vị trí chính xác. Mặt tựa cần ổn định, còn nguồn và dây ra phải không ép thân lệch. Không suy ra chiều dài hoặc khoảng ren từ một hình phối cảnh thiếu số đo tương ứng.
Ba cửa có thể được bố trí cho nhóm thiết bị liền kề, giúp giảm các chạc rời nối tiếp ở đường nguồn. Hãy đặt thanh tại vị trí dây ra ngắn nhưng vẫn có thể tiếp cận khi sửa. Không đưa thanh sâu vào khoảng kín chỉ để tiết kiệm một đoạn ống nhỏ. Việc nhận rõ từng nhánh và giữ dụng cụ vào được mặt lục giác của đầu nối thường có giá trị hơn một cách lắp quá chật.
Trước khi vệ sinh hoặc thay đầu nối, cô lập nguồn và xác định đường nào có thể cấp trở lại qua cổng hông. Nút đóng cũng là bộ phận cần đúng ren và khả năng làm việc, không chọn chỉ theo vẻ ngoài. Khi lắp lại thanh nhôm chia hơi, giữ vật liệu làm kín ngoài lỗ dẫn, cấp áp có kiểm soát và thử từng chân phụ kiện. Chỉ đưa máy chạy đầy đủ sau khi các cửa đã kín và dây được giữ đúng vị trí.
Trong kiểm tra dòng, thử nhánh tiêu thụ nhiều nhất cùng với hai nhánh còn lại theo điều kiện máy. Bộ chia khí 3 ngã dùng khoang chung nên mức áp cuối dây có thể bị ảnh hưởng bởi một thiết bị mở lớn. Manifold khí nén không định lượng một phần ba dòng cho mỗi cửa. Nếu cần ưu tiên hoặc kiểm soát riêng, phải dùng thiết bị điều khiển thích hợp và tính khả năng cấp ở toàn tuyến.
Các lựa chọn khác thuộc thanh nhôm chia khí nén ren 1/2 gồm thanh nhôm chia khí nén ren 1/2 - 4 lỗ ra và thanh nhôm chia khí nén ren 1/2 - 2 lỗ ra. Chọn theo sơ đồ và chỗ lắp thực tế.
Có thể phối đầu nối nhanh khí nén để chọn phần nối từ cửa ren sang ống mềm.
Ba cửa gần nhau nên được thử với phụ kiện lớn nhất trước khi lắp trên máy. Nếu phụ kiện quay vào cửa bị vướng đầu đã lắp, thay đổi thứ tự hoặc loại phù hợp; không để một chân ren chưa siết đúng chỉ để giữ khoảng trống cho chi tiết bên cạnh.
Đặt mã AL3M kèm loại ba nhánh và cách gá để KDT PHÚ MỸ trao đổi phụ kiện. TDKMART.COM giúp chọn thân chia cùng đầu chuyển phù hợp đường nguồn 1/2 đang dùng.
