Thanh nhôm chia khí nén ren 1/2 - 8 lỗ ra

Thanh nhôm chia khí nén ren 1/2 - 8 lỗ ra là bộ phân phối dạng thanh trần, dùng tám lỗ nhánh để lắp đầu nối riêng. Nguồn đi qua cổng bên hông 1/2, còn các cửa nhánh 1/4 nhận phụ kiện theo hình minh họa.

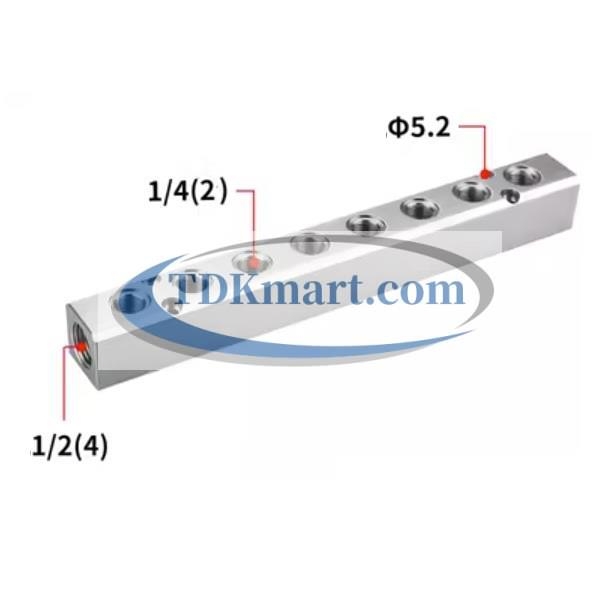

Mã đặt hàng AL8M, model AL8M, gồm 8 lỗ nhánh trên thân nhôm. Ảnh AL8M phân biệt cổng hông 1/2 và lỗ nhánh 1/4; lỗ Ø5,2 mm là vị trí gá. Giới hạn áp suất, nhiệt độ và yêu cầu môi chất cần phù hợp thông tin của đúng hàng; thân phân phối không tự làm kín các cửa đang để hở.

Tám cửa trên tấm phân phối khí của máy

Nếu tủ máy có nhiều cụm nhận khí, tám cửa giúp tập trung các đầu dây trên một tấm phân phối để dễ theo dõi. Trước khi đi ống, đánh số tương ứng trên thanh và trên sơ đồ máy. Không nối trực tiếp các khoang xi lanh vào nguồn rồi kỳ vọng thanh điều khiển hành trình; cần van đảo chiều phù hợp. Thanh chia khí chỉ đảm nhiệm việc đưa nguồn chung tới những phần đã được bố trí trong hệ thống.

Nhận đúng cửa và vị trí ghép

Lợi thế của thân trần là có thể chọn đầu nối thẳng, co hoặc phụ kiện khóa nhánh theo không gian từng cửa. Tuy nhiên cần kiểm tra khoảng giữa các phụ kiện khi tất cả đã lắp. Một đầu co vỏ lớn có thể che lỗ gá hoặc làm khó tháo cửa bên cạnh. Đặt thử trên tấm trước khi đi dây hoàn chỉnh sẽ giúp tránh phải tháo lại hàng loạt đầu nối đã xử lý vật liệu làm kín.

Giữ khoảng thao tác quanh phụ kiện

Ảnh AL8M ghi lỗ gá Ø5,2 mm, phân biệt với tám cửa nhánh có ren. Chọn vít và cách bắt theo tấm gá thực tế; không lấy thông số này làm kích thước đường thông trong khoang khí. Các số đo dài, cao hoặc khoảng bắt chưa có trong hình cần đo lại. Với manifold khí nén đặt trong tủ, cộng thêm khoảng nhô của phụ kiện và bán kính uốn dây vào vùng dành cho thanh.

Theo dõi áp tại nơi sử dụng

Đánh giá bộ chia khí 8 ngã trong lúc máy hoạt động đúng nhịp dự kiến. Nếu áp tĩnh đủ nhưng cơ cấu chậm khi nhiều nhánh chạy, kiểm tra cả nguồn và đầu chuyển phía trước. Tám nhánh dùng chung không được đảm bảo lưu lượng bằng nhau. Độ dài ống, tiết diện phụ kiện và mức tiêu thụ khác nhau sẽ quyết định cách phân bố dòng thực tế, nên cần xem yêu cầu tại từng thiết bị.

Giữ khoang dẫn sạch khi bảo trì

Khi sửa một điểm rò, xác định phụ kiện đó thông với khoang chung và kiểm soát toàn bộ nguồn trước khi tháo. Thanh nhôm chia hơi có hai cổng hông nên cần kiểm tra cả phía bịt hoặc phía nối tiếp. Không dùng việc nới một mối để dò còn áp. Sau sửa, thử kín mối vừa tác động và những mối có thể đã bị xoay theo, rồi mới đưa đầy đủ các nhánh trở lại làm việc.

Phối phụ kiện cho đường cấp

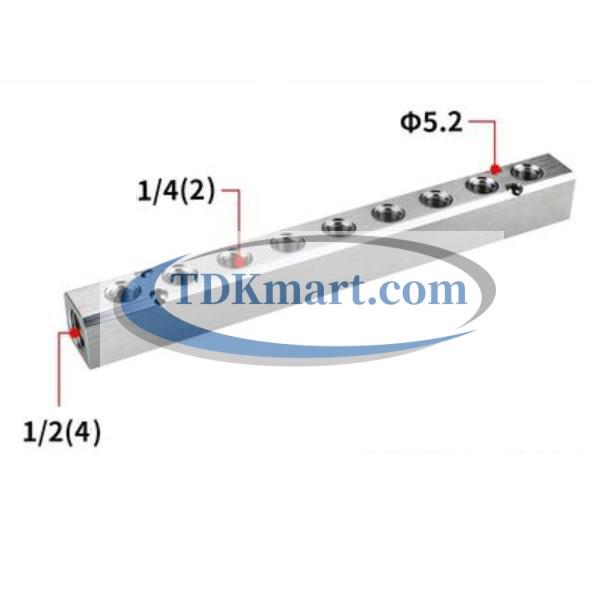

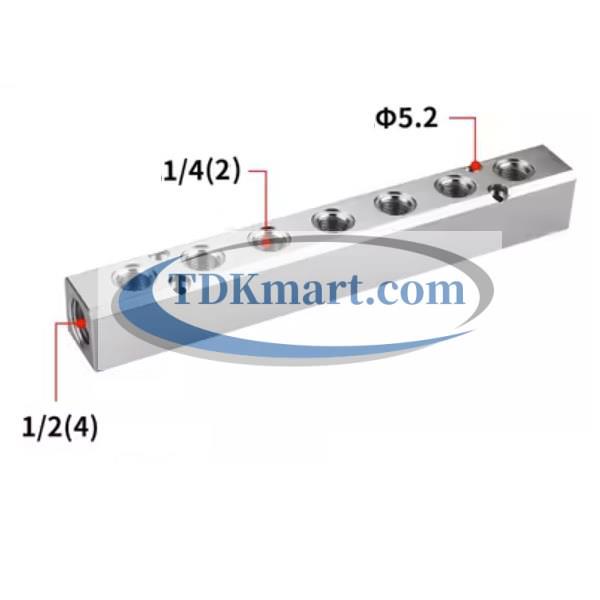

Có thể so các lựa chọn trong thanh nhôm chia khí nén ren 1/2. Nếu số nhánh cần thay đổi, xem thanh nhôm chia khí nén ren 1/2 - 9 lỗ ra hoặc thanh nhôm chia khí nén ren 1/2 - 7 lỗ ra.

Có thể phối van khóa khí nén khi tuyến cần điểm ngắt nguồn hoặc nhánh theo thiết kế.

Khi gắn lên tấm phân phối, chừa khu vực nhận dạng nhánh để nhãn không bị đầu nối che. Dây đi qua cạnh tấm nên có cách bảo vệ phù hợp; hỏng ống do cọ ở vị trí xa thanh vẫn có thể biểu hiện thành thiếu áp ở cả nhóm nguồn.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Cung cấp mã AL8M, cách gá và hướng tám dây cho KDT PHÚ MỸ. Qua TDKMART.COM, anh/chị có thể chọn thanh cùng đầu nối theo vị trí thay vì mua một bộ phụ kiện không vừa tủ máy.
