Thanh nhôm chia khí nén ren 1/2
Thanh nhôm chia khí nén ren 1/2 là thân chia có cổng bên hông cỡ 1/2 và các cửa nhánh cỡ 1/4, dùng để phân phối nguồn chung tới nhiều đường ống. Dòng AAL được lắp thêm đầu chuyển theo nhu cầu, thích hợp khi tuyến cấp và tuyến nhánh cần hai cỡ ren khác nhau.
Trong nhóm bộ chia khí nén, kiểu thanh này cần được nhận diện bằng cả cỡ cấp lẫn cỡ ra. Cách gọi “ren 1/2” không có nghĩa mọi lỗ trên thân đều là 1/2. Chọn nhầm đầu nối nhánh theo tên cổng nguồn là lỗi dễ gặp khi chuẩn bị vật tư mà chưa xem hai đầu thanh và hàng cửa phía trên.
Phân biệt ba vị trí trên thân trước khi đặt hàng
Manifold khí nén có đầu cấp 1/2 được chọn khi cần ghép tuyến nguồn cỡ tương ứng vào thân phân phối. Thanh chia khí nén nhiều cửa vẫn cần đầu chuyển riêng cho các đường ra. Bộ chia hơi tạo điểm tách nguồn, còn loại ống và cách giữ ống được chọn theo từng nhánh.
| Vị trí | Đặc điểm của dòng AAL | Việc cần chuẩn bị |
|---|---|---|
| Cổng ở hai đầu thân | Cỡ ren 1/2 | Đầu cấp và phụ kiện đóng đầu còn lại nếu không dùng. |
| Các cửa lấy khí dọc thanh | Cỡ ren 1/4 | Đầu nối riêng cho từng đường ống. |
| Lỗ gá theo hình kỹ thuật | Ký hiệu Ø5,2 mm | Vít và vị trí đỡ, không tính thành cửa khí. |
Hai đầu hông cùng thông vào khoang dọc thân. Nếu chỉ cấp từ một đầu, đầu còn lại cần được đóng kín bằng phụ kiện đúng ren và điều kiện sử dụng. Nếu dùng đầu thứ hai để đi tiếp nguồn, phải tính cả nhu cầu của phần phía sau. Không ghép hai nguồn có mức áp khác nhau vào hai đầu rồi coi chúng là hai khoang độc lập.
Đường cấp lớn hơn vẫn cần kiểm tra tiết diện thực
Cổng 1/2 tạo lựa chọn ghép với tuyến cấp cỡ tương ứng, nhưng lượng khí đi qua còn phụ thuộc lòng đầu chuyển, van, bộ lọc và ống phía trước. Một đầu giảm có lỗ thông nhỏ có thể trở thành vị trí hạn chế dòng dù chân ren lắp vừa. Khi so phương án cấp, cần xem toàn bộ đường đi của khí thay vì chỉ so kích thước ren nhìn từ ngoài.

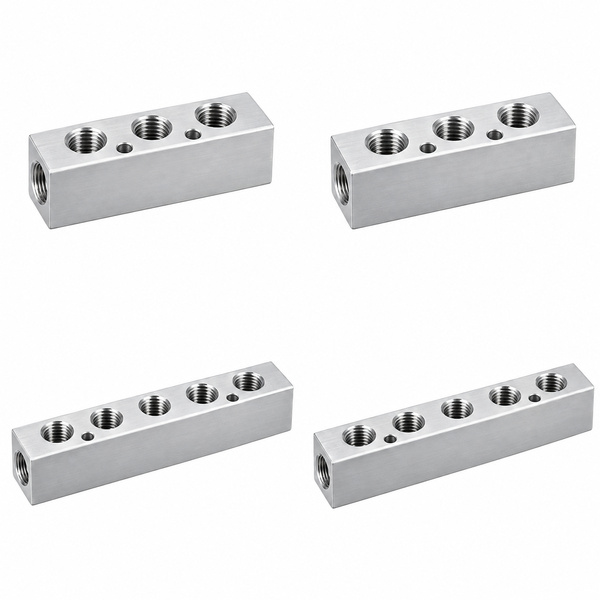

Chọn số nhánh và nhận đúng mã AAL

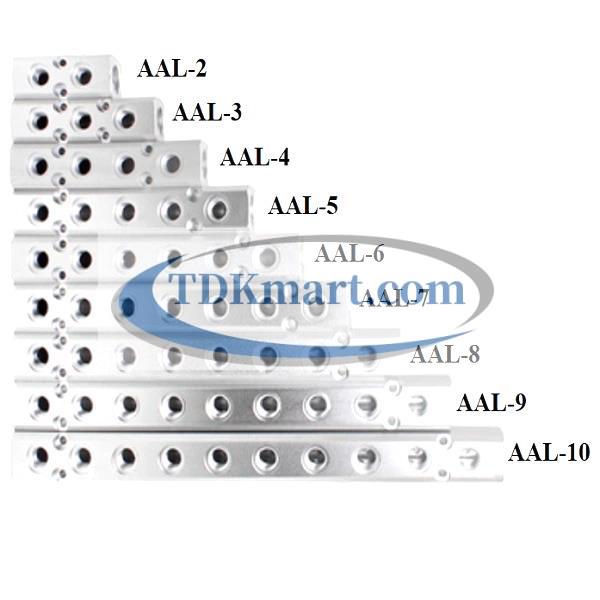

Các mẫu từ hai đến mười lỗ đáp ứng những số điểm cấp khác nhau. Model AAL nhận diện dòng theo hình kỹ thuật; mã đặt hàng có dạng AL2M đến AL10M. Khi gửi yêu cầu, nên ghi cả số lỗ và mã tương ứng để tránh nhầm với thanh AL có tên gần giống nhưng thuộc dòng ren 1/4.
| Model/mã hàng | Kiểu cần chọn | Gợi ý bố trí |
|---|---|---|
| AAL-2 / AL2M | Thanh nhôm cấp 1/2, 2 nhánh 1/4 | Hai cửa cho hai đường dẫn riêng từ nguồn chung. |
| AAL-3 / AL3M | Thanh nhôm cấp 1/2, 3 nhánh 1/4 | Ba nhánh khi cụm máy có ít điểm lấy nguồn. |
| AAL-4 / AL4M | Thanh nhôm cấp 1/2, 4 nhánh 1/4 | Bốn cửa để cấp cho một nhóm van rời. |
| AAL-5 / AL5M | Thanh nhôm cấp 1/2, 5 nhánh 1/4 | Năm điểm ra, tính thêm chỗ cho đầu cấp bên hông. |
| AAL-6 / AL6M | Thanh nhôm cấp 1/2, 6 nhánh 1/4 | Sáu nhánh cần sắp theo vị trí thiết bị. |
| AAL-7 / AL7M | Thanh nhôm cấp 1/2, 7 nhánh 1/4 | Bảy đường cấp có số nhánh lẻ. |
| AAL-8 / AL8M | Thanh nhôm cấp 1/2, 8 nhánh 1/4 | Tám vị trí gom các đầu chuyển lên một thanh. |
| AAL-9 / AL9M | Thanh nhôm cấp 1/2, 9 nhánh 1/4 | Chín nhánh khi không muốn ghép thêm chạc ngoài. |
| AAL-10 / AL10M | Thanh nhôm cấp 1/2, 10 nhánh 1/4 | Mười cửa cho tuyến nhiều điểm nhận. |
Tính số cửa theo các điểm cần lấy nguồn. Một xi lanh hai chiều thường nhận khí qua van điều khiển; hai ống tác động không có nghĩa phải dùng hai cửa cấp nguồn độc lập trên thanh. Nếu sơ đồ có đường đo hoặc nhánh phụ, tính chúng ngay từ đầu và để riêng vị trí dự phòng có nút đóng.
Tính nhu cầu ở thời điểm máy lấy khí nhiều nhất
Một máy có nhiều nhánh có thể hoạt động tuần tự hoặc lấy khí cùng lúc. Hai trường hợp tạo yêu cầu cấp khác nhau dù số lỗ ra bằng nhau. Ghi lưu lượng của từng thiết bị theo tài liệu của thiết bị đó và xác định nhóm hoạt động đồng thời. Khi cộng lưu lượng, các giá trị phải được quy về cùng điều kiện tham chiếu, tránh cộng lẫn số đo ở áp đường ống với lượng khí quy đổi.
Không lấy tổng trung bình cả ca làm căn cứ duy nhất cho giai đoạn máy khởi động hoặc nhiều van mở gần nhau. Một nhánh thổi liên tục có thể kéo áp của nhóm kẹp đang dùng chung nguồn xuống khi tuyến cấp không đáp ứng. Trước khi chuyển sang thanh nhiều cửa hơn, kiểm tra nguồn, đường ống và bộ xử lý có đủ khả năng phục vụ thời điểm đó hay không.
Thử áp khi có dòng khí đi qua
Đặt điểm đo phù hợp gần đầu vào thanh và kiểm tra thêm tại thiết bị ở nhánh cần đánh giá. So mức áp khi máy nghỉ với mức áp trong chu kỳ nặng nhất. Nếu trước thanh đã tụt, ưu tiên kiểm tra đường cấp và thiết bị xử lý phía trước. Nếu đầu vào ổn nhưng đầu dây giảm nhiều, kiểm tra đường nhánh, đầu cắm, van và chiều dài ống liên quan.
Thanh nhôm chia hơi không tự điều áp. Khi một thiết bị cần mức thấp hơn nguồn chung, cần bộ điều áp ở vị trí phù hợp của nhánh đó. Đóng mở một van tay để giảm lượng khí cũng không thay chức năng giữ ổn định áp của bộ điều áp.
Gá thanh và đỡ tuyến cấp để tránh tải lên ren
Đầu cấp 1/2 cùng các phụ kiện nối tiếp có thể nhô ra đáng kể ở bên hông. Trước khi cố định, đặt thử cả đầu chuyển và đường nguồn để xem có vướng vách tủ hoặc chắn cửa đầu tiên hay không. Nên đưa ống tới theo hướng tự nhiên, tránh kéo lệch đầu cấp chỉ để khớp một vị trí gá đã khoan sẵn.
Những lỗ Ø5,2 mm trên hình thuộc phần gá, cần phân biệt với các cửa có ren dẫn khí. Lấy khoảng cách thực trên mẫu khi làm tấm lắp. Chọn chiều dài vít theo chiều dày giá và phần gá để đầu vít không vướng chi tiết bên dưới. Chỉ sử dụng vị trí bắt giữ phù hợp, tránh khoan thêm lỗ làm ảnh hưởng khoang khí.
Với thanh dài, kiểm tra độ phẳng bề mặt đỡ để thân không bị uốn khi siết. Đỡ riêng ống hoặc cụm phụ kiện nặng ở đầu hông nếu chúng tạo lực bẻ lên mối ren. Sau khi lắp đủ đầu ra, thao tác thử từng vòng nhả hoặc vị trí cờ lê để bảo đảm phụ kiện ở giữa vẫn có thể tháo sửa.
Chuẩn bị đủ hai cỡ phụ kiện khi lắp
- Phần nguồn: xác định ren 1/2, chuẩn ren, kiểu đực hoặc cái của chi tiết ghép và cách làm kín.
- Phần nhánh: chọn đầu chuyển chân 1/4 phù hợp từng cửa, đồng thời chọn phần giữ ống đúng loại dây.
- Phần đóng kín: chuẩn bị cho mọi cửa thông khoang chưa sử dụng, kể cả đầu hông không cấp.
- Phần gá và nhận diện: chuẩn bị điểm đỡ, nhãn đường khí và khoảng thao tác sau khi gắn đủ đầu nối.
Cỡ inch là tên cỡ ren, không phải đường kính ống mềm. Các hệ ren có tên cỡ gần nhau vẫn cần kiểm tra bước, biên dạng và dạng côn hoặc song song. Lắp bằng tay ở những vòng đầu giúp nhận ra lệch sớm. Giữ vật liệu làm kín ngoài đường thông khí để tránh mảnh vụn trôi tới van.
Hoàn thiện tuyến từ xử lý nguồn tới các nhánh
Ở phía trước, chọn bộ lọc khí nén và điều áp theo chất lượng khí và lưu lượng cần dùng. Phần cấp có thể bố trí van bi đồng khóa nguồn khi kiểu ren và giới hạn sử dụng phù hợp. Nếu cần xả khí khi bảo trì, phải có cách giải phóng áp riêng theo thiết kế vì đóng van chặn chưa làm hết áp trong thanh.

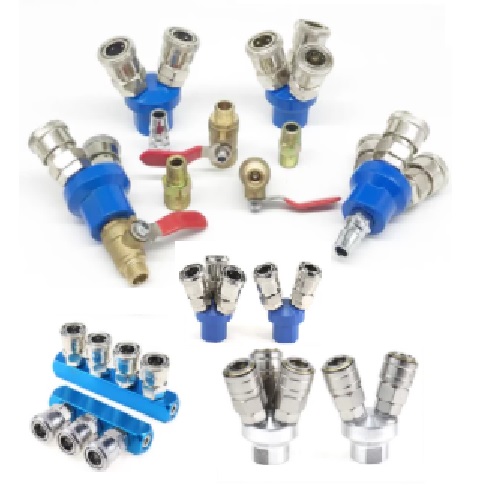

Ở cửa ra, đầu nối ghim ống khí nén cho phép lựa chọn phần giữ phù hợp mỗi nhánh. Khi cần thân nhỏ với dòng AL, so với thanh nhôm chia khí nén ren 1/4. Nếu công việc đòi hỏi đổi dây bằng đầu cắm, tham khảo bộ chia đế ngang có khớp nối nhanh; còn bộ chia đế tròn hai hoặc ba ngã phù hợp cách tỏa dây quanh một điểm cấp.
Kiểm tra sau lắp và khi thay đổi máy
Cấp khí thử theo quy trình của hệ thống sau khi đã lắp kín toàn bộ cửa, quan sát rò ở hai đầu hông và từng đầu ra. Chạy nhóm tải theo thứ tự dự kiến rồi thử tình huống dùng đồng thời. Ghi lại vị trí đo và điều kiện thử để lần kiểm tra sau có cơ sở so sánh, nhất là khi thêm một dụng cụ tiêu thụ khí liên tục.
Thân chia, nút đóng, đầu chuyển và ống cần đáp ứng đồng thời điều kiện làm việc. Cỡ ren hoặc số lỗ không đủ để xác định mức áp và nhiệt độ cho cả cụm. Khi thay một phụ kiện, kiểm tra giới hạn của phụ kiện mới và thử lại mối ghép thay vì chỉ dựa vào việc nó lắp vừa.
Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM
KDT PHÚ MỸ tiếp nhận yêu cầu theo số nhánh, model AAL và kiểu đường cấp thực tế. Khi liên hệ TDKMART.COM, gửi thêm loại ống, ảnh hai đầu hông và vị trí gá để được hỗ trợ chuẩn bị đúng đầu cấp 1/2, phụ kiện nhánh 1/4 cùng các cửa cần đóng. Cách đặt rõ từng phần giúp giảm nhầm mã và thiếu vật tư khi đưa vào lắp máy.
Thanh nhôm chia khí nén ren 1/2 - 2 lỗ ra
Mã sản phẩm: AL2M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

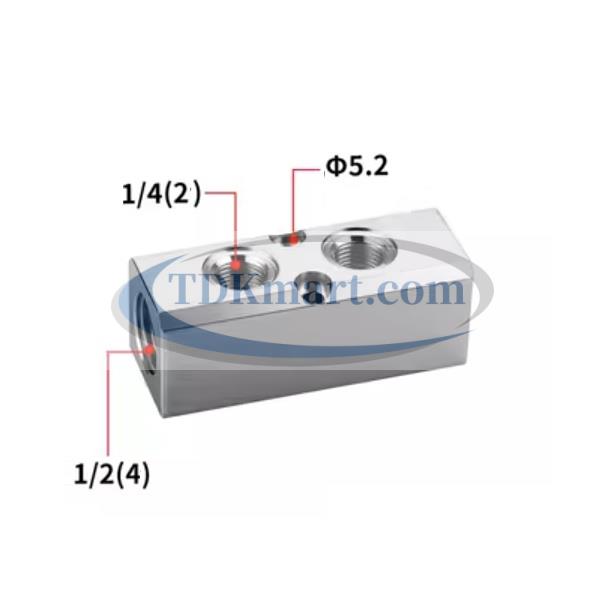

Thanh nhôm chia khí nén ren 1/2 - 2 lỗ ra là thân chia nhỏ với hai cửa nhánh ren 1/4 và cổng hông 1/2 theo ảnh. Dạng thanh trần dùng để tách nguồn cho hai đường dẫn với phụ kiện được chọn riêng. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/2 - 3 lỗ ra
Mã sản phẩm: AL3M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

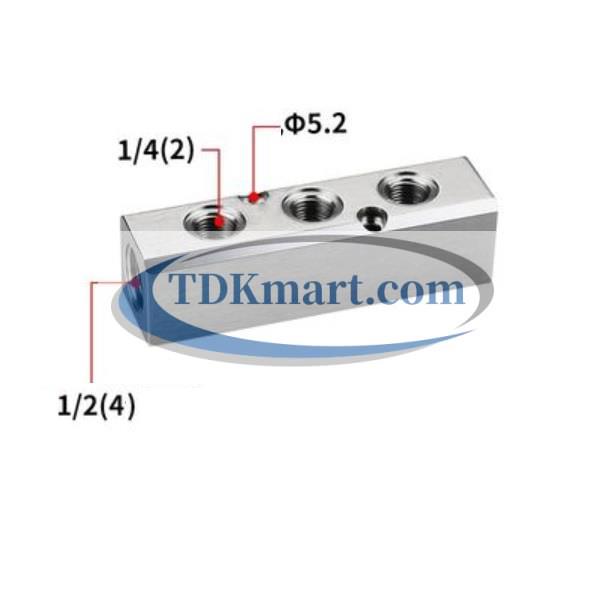

Thanh nhôm chia khí nén ren 1/2 - 3 lỗ ra là thân chia hơi có ba cửa nhánh để lắp đầu chuyển. Cổng hông 1/2 và nhánh 1/4 được phân biệt trên ảnh kỹ thuật, phù hợp nhu cầu cấp chung cho ít điểm lấy khí. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/2 - 4 lỗ ra
Mã sản phẩm: AL4M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

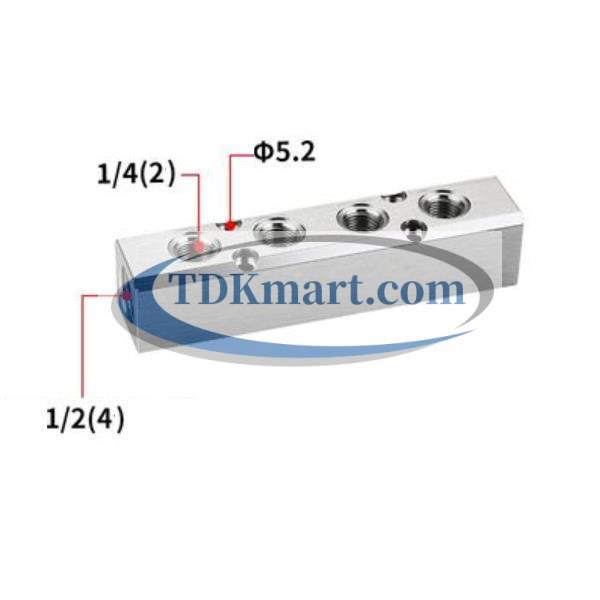

Thanh nhôm chia khí nén ren 1/2 - 4 lỗ ra là bộ phân phối dạng thân trần với bốn cửa nhánh. Cụm dùng cổng bên hông 1/2 và các cửa nhánh 1/4 theo hình, cho phép tự chọn phụ kiện theo bốn đường dẫn. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.

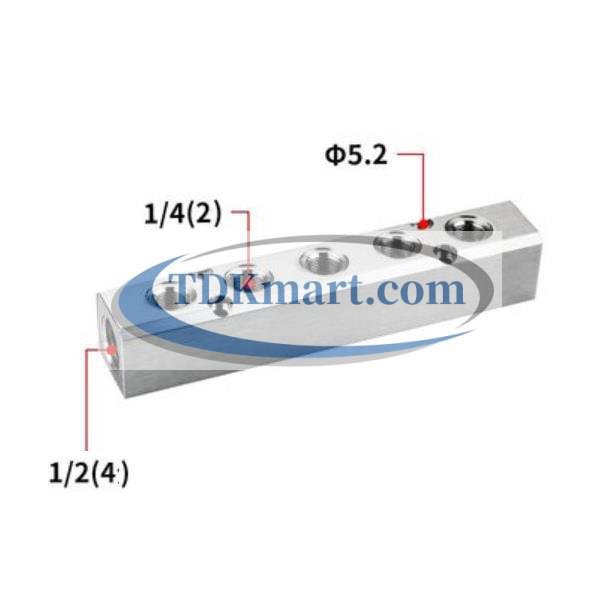

Thanh nhôm chia khí nén ren 1/2 - 5 lỗ ra
Mã sản phẩm: AL5M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/2 - 5 lỗ ra là thân chia khí năm nhánh bằng nhôm, dùng đầu nối lắp thêm. Theo ảnh, hai cổng hông cỡ 1/2 cấp vào khoang chung và năm cửa nhánh mang ren 1/4. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.

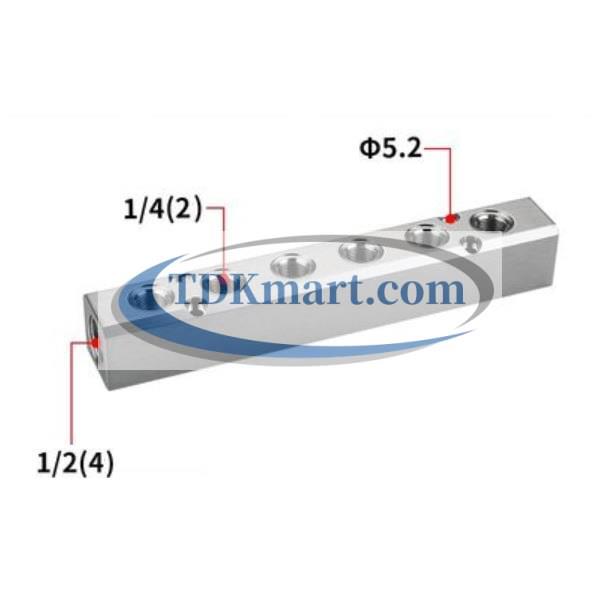

Thanh nhôm chia khí nén ren 1/2 - 6 lỗ ra
Mã sản phẩm: AL6M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/2 - 6 lỗ ra là thanh chia hơi sáu nhánh để lắp phụ kiện khí nén theo nhu cầu. Cổng dọc hai đầu mang cỡ 1/2, trong khi sáu cửa trên thân được ảnh ghi cỡ 1/4. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/2 - 7 lỗ ra
Mã sản phẩm: AL7M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

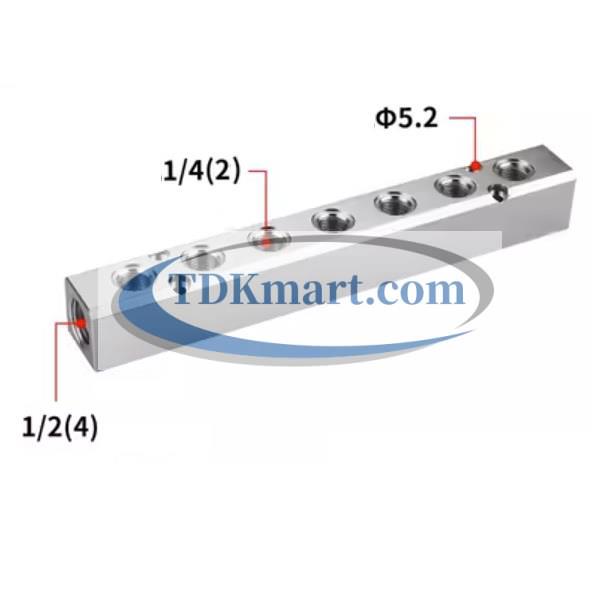

Thanh nhôm chia khí nén ren 1/2 - 7 lỗ ra là thân phân phối bảy cửa nhánh, cho phép tự lắp phụ kiện dẫn khí. Ảnh kỹ thuật phân biệt cổng hông ren 1/2, các lỗ nhánh ren 1/4 và lỗ gá nhỏ Ø5,2 mm. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/2 - 8 lỗ ra
Mã sản phẩm: AL8M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

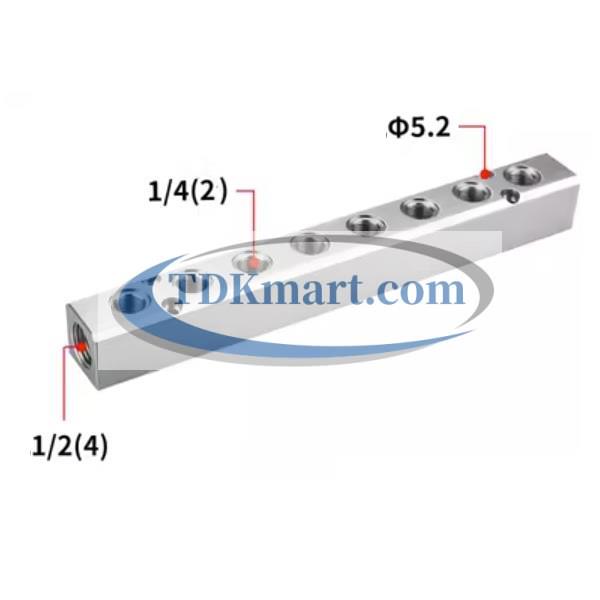

Thanh nhôm chia khí nén ren 1/2 - 8 lỗ ra là bộ phân phối dạng thanh trần, dùng tám lỗ nhánh để lắp đầu nối riêng. Nguồn đi qua cổng bên hông 1/2, còn các cửa nhánh 1/4 nhận phụ kiện theo hình minh họa. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.

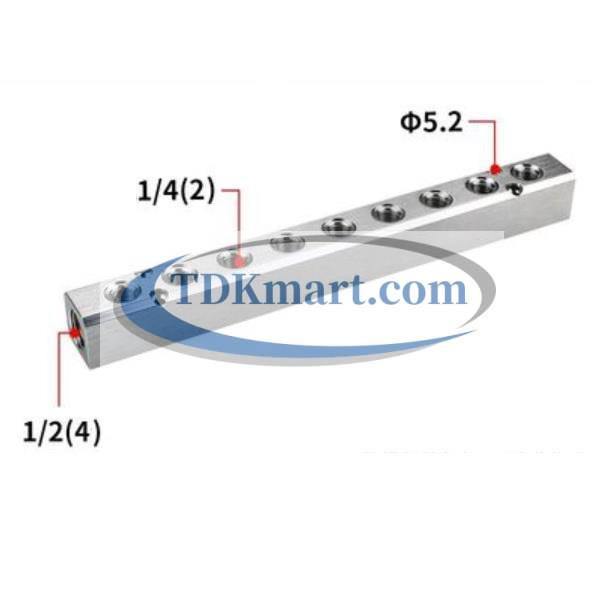

Thanh nhôm chia khí nén ren 1/2 - 9 lỗ ra
Mã sản phẩm: AL9M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/2 - 9 lỗ ra là thân chia hơi có chín cửa nhánh ren 1/4 và cổng hông ren 1/2 theo ảnh cung cấp. Cụm phù hợp để gom các đường cấp cố định và tự lựa chọn đầu nối cho từng dây. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.

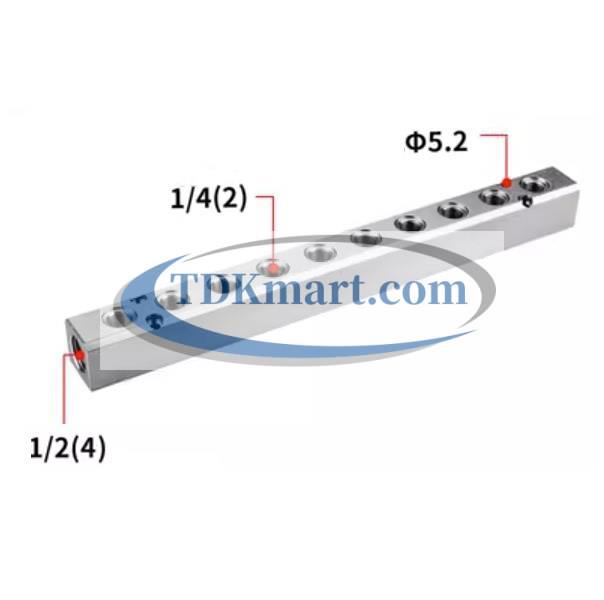

Thanh nhôm chia khí nén ren 1/2 - 10 lỗ ra
Mã sản phẩm: AL10M
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/2 - 10 lỗ ra là thân phân phối có mười cửa nhánh và hai cổng dọc thân ở hai đầu. Thanh dùng để tự lắp đầu nối theo sơ đồ khí của máy, với cổng hông 1/2 và nhánh 1/4 theo hình kỹ thuật. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
