Van gạt tay khí nén 4H410-15

Van gạt tay khí nén 4H410-15 là van đảo chiều 5/2 điều khiển bằng cần gạt, có một nguồn, hai cổng công tác và hai đường xả. Mẫu cổng 1/2 inch được chọn khi mạch cần xem xét đường thông lớn cùng không gian lắp tương ứng.

Cấp và xả cần được đánh giá đồng thời

Ở van tay khí nén 5 cửa, P nhận nguồn, A/B đi tới tải, R/S thoát khí. Hai vị trí tay gạt đổi phía được cấp và phía được xả. Trên mẫu 4H410-15 được minh họa, các cổng cấp, công tác và xả đều ghi cỡ 1/2 inch, thuận tiện chuẩn bị phụ kiện theo đúng vai trò từng cổng.

Van gạt tay không làm tăng áp hoặc tự xác định lực ép. Nếu cần một lượt chuyển nhanh, van, ống, đầu khớp và cửa xi lanh phải cùng đáp ứng dòng khí. Một phần xả bị nghẹt cũng có thể làm cơ cấu nặng và chậm dù nguồn vẫn đủ áp.

Chuẩn bị khoảng quét cho tay cầm

Cần gạt chuyển theo góc, khác núm kéo theo trục. Đặt thân sao cho người dùng đi hết hai vị trí mà không chạm khung hoặc đường ống. Thử với tư thế thao tác thật, kể cả khi mang găng và khi phôi nằm đúng vị trí làm việc.

Van cơ khí nên được gá độc lập và có nhãn hành động rõ. Đường ống lớn cần đỡ theo bệ, tránh truyền lực xoắn vào ren. Vỏ che cần bảo vệ vùng xung quanh mà vẫn để người dùng nhận biết trạng thái, không ép tay cầm ở giữa hành trình.

Đảo chiều tải có kiểm soát

Đấu theo ký hiệu trên thân rồi thử từng vị trí ở điều kiện kiểm soát. Nếu A/B cần đổi để khớp hướng thao tác, thực hiện sau khi đã cách ly và xả áp. Đừng đổi nhãn theo phỏng đoán mà chưa xem chuyển động của cơ cấu.

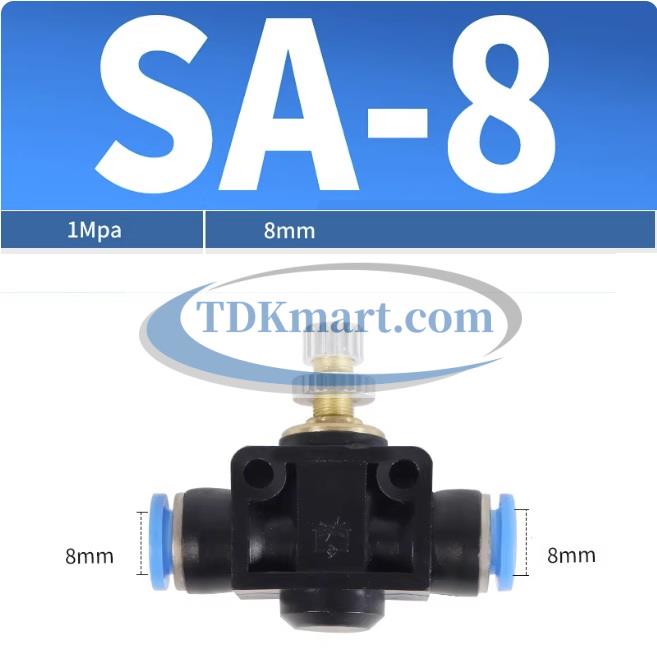

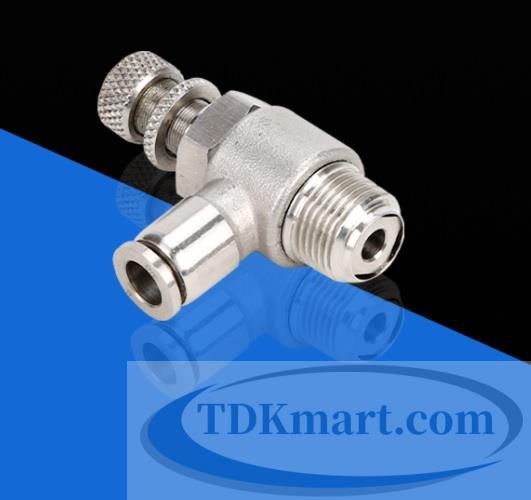

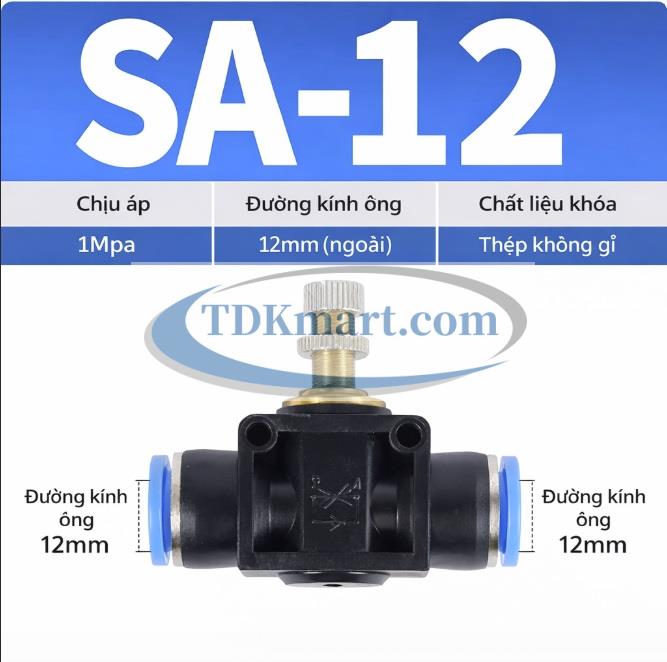

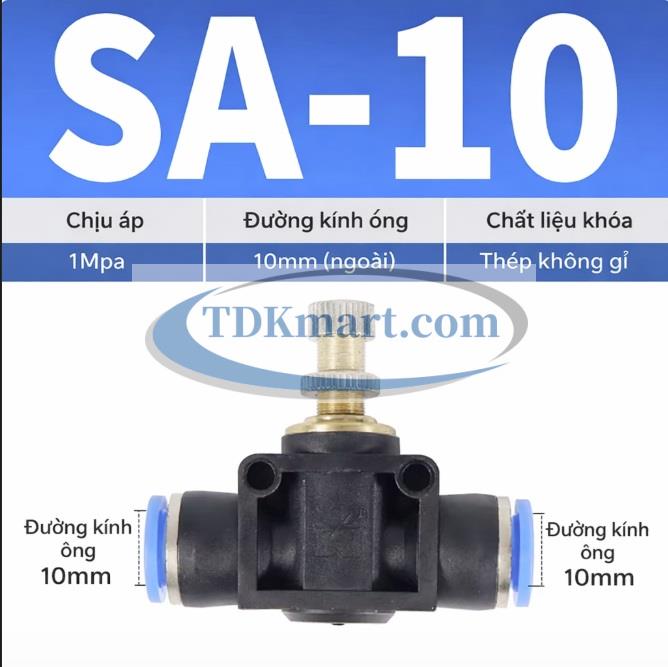

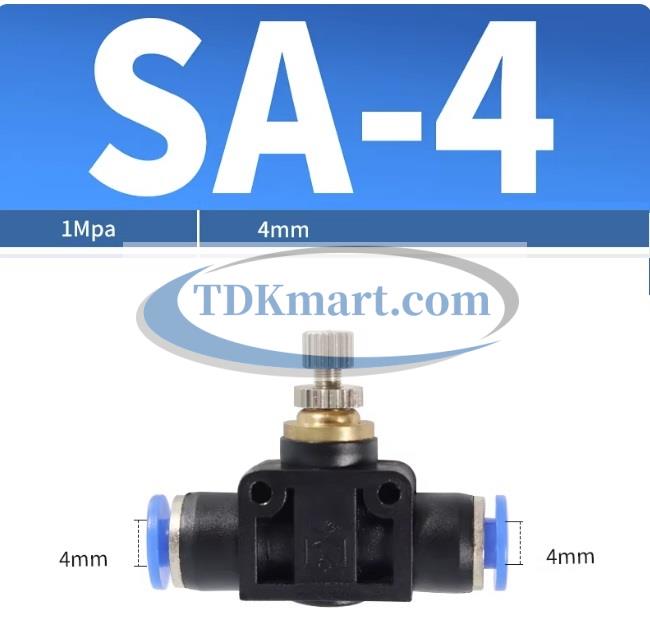

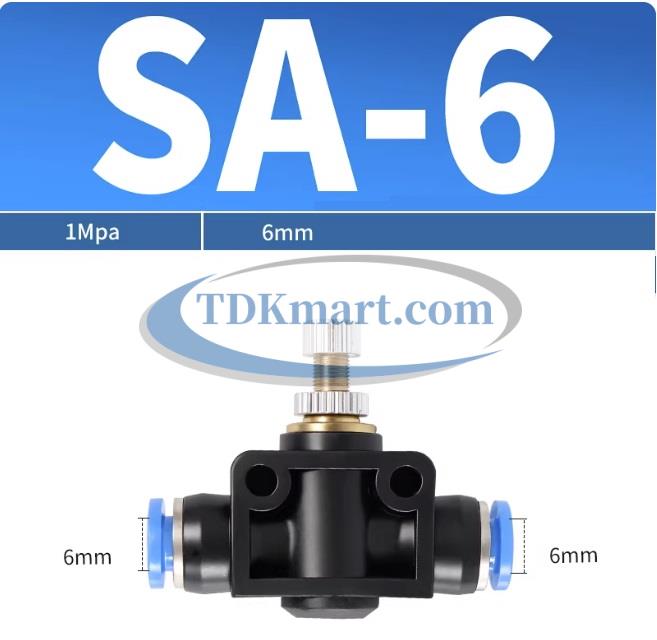

Van điều khiển bằng tay chỉ chọn đường khí. Để chỉnh nhịp, phối hợp van tiết lưu khí nén theo tải và sơ đồ. Sau thay van thông hơn, cần kiểm tra va cuối hành trình cùng thời điểm cảm biến, tránh chỉ chú ý máy đã chạy nhanh.

Vị trí tay gạt không thay chức năng giữ tải

Loại 5/2 có hai trạng thái định sẵn, không có trung vị riêng. Nếu muốn dừng ở giữa hoặc giữ một bàn nâng khi mất khí, bộ máy cần phần tử phù hợp cho yêu cầu đó. Khí bị giữ trong khoang vẫn có tính đàn hồi và các chi tiết còn có khả năng rò.

Với van đảo chiều khí nén, trạng thái sau nhả tay phải được xác định trên đúng mẫu dùng. Cơ cấu hồi và cơ cấu định vị có thể khác giữa các lựa chọn trong cùng họ. Khi thay thế, giữ cả chức năng giữ trạng thái cần thiết chứ không chỉ tên 4H.

So cỡ 1/2 inch với các lựa chọn khác

Trong van tay khí nén, van gạt tay 4H310-10 cổng 3/8 inch là mẫu liền cỡ để đối chiếu. Nếu cần giữ chức năng 5/2 nhưng thao tác bằng kéo/đẩy thẳng, có thể xem van kéo tay 4R410-15 và kiểm tra lại bệ cùng đường cổng.

Giá trị khi chọn đúng là hoàn thành chu kỳ theo yêu cầu với đường ống gọn, có thể tháo bảo dưỡng. Cổng lớn nhất không luôn là lựa chọn phù hợp nhất. Nếu nhánh cần ít khí hoặc chỗ đặt hẹp, nên tính từ nhiệm vụ trước khi tăng thân và đầu nối.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ lựa chọn mẫu 4H410-15 và phụ kiện cấp/xả theo mạch thực tế. Khách gửi sơ đồ, ảnh ren và vị trí tay gạt để trao đổi trước khi mua. Giá, thông tin hàng và thời gian cung cấp theo số lượng qua 0984.100.347 hoặc 0983.181.301.
