Van khóa khí nén BUC-16 có 2 đầu ghim ống phi 16 mm

Van khóa khí nén BUC-16 có 2 đầu ghim ống phi 16 mm là van đóng mở khí nén bằng tay, nối trực tiếp hai đoạn ống có đường kính ngoài 16mm. Sản phẩm tạo điểm cấp hoặc dừng cấp trên nhánh khí theo nhu cầu sử dụng.

Đặt điểm đóng khí cho tuyến 16mm

Ở đường ống ngoài 16mm, van khóa nên nằm nơi nhận biết được nhánh phía sau và có thể tiếp cận tay khóa. Nếu cụm cấp nhiều thiết bị, xác định ranh giới cần ngắt trước khi lắp. Một điểm đặt đúng giúp dừng cấp cho phần đã chọn mà không làm nhầm tới các nhánh khác.

Van ngắt khí nén cần đáp ứng lượng khí thực của tải khi mở. Cỡ ghim 16mm chỉ xác định ống nối, không phải một số liệu lưu lượng. Khi nguồn cấp cho nhiều cơ cấu đồng thời, kiểm tra áp sau van lúc tải cao để nhận biết điểm hạn chế trên đường dẫn.

Thông tin van khóa khí nén nối nhanh

Khi tuyến 16mm đi từ khung chính sang cụm máy phụ, lưu rõ phần nguồn ở mỗi đầu để không nhầm trong đợt bảo trì sau. Khoảng dài 90mm của ảnh chỉ là phần van; không lấy nó làm khoảng cắt bỏ ống nếu chưa tính độ sâu ghim. Chừa không gian để nhả và lùi ống trong lần thay tiếp theo. Nếu hai phía nối vào các bộ phận chuyển động tương đối, cần cách dẫn bảo đảm chuyển động không liên tục bẻ đầu van.

Chừa chiều dài và vùng xoay tay

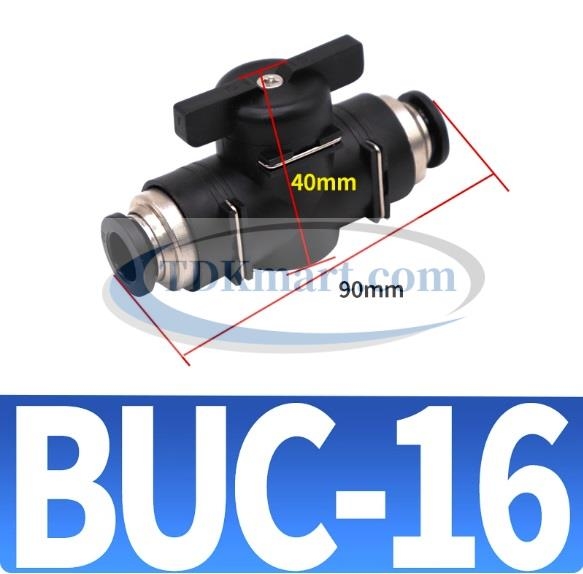

Ảnh BUC-16 ghi chiều dài khoảng 90mm và chiều cao khoảng 40mm. Cần tính thêm đoạn ống cắm hai phía cùng không gian xoay tay khóa. Nếu chỉ để vừa thân vào khe, người vận hành có thể không đưa được van tới đủ vị trí đóng hoặc mở.

Ống cỡ 16mm cần được đỡ và uốn theo điều kiện của chính loại ống. Không treo van giữa hai đầu ống đang bị kéo căng hoặc lấy thân làm chỗ chịu lực của toàn tuyến. Sau khi gá ống, kiểm tra tay khóa không va vào cáp hoặc thanh khung trong mọi vị trí sử dụng.

Ngắt nguồn khác với giải phóng khí còn giữ

Van khóa tay chặn đường cấp theo chức năng sản phẩm; phần phía sau vẫn có thể còn khí. Trước tháo một đầu nối hay bộ phận của nhánh, phải có bước xả và kiểm tra áp theo mạch. Không thử bằng cách rút ống 16mm đang chịu áp để xem van đã khóa kín hay chưa.

Khi cấp lại, bảo đảm cơ cấu đã sẵn sàng và người đứng ngoài vùng chuyển động. Tải có thể dịch chuyển theo trạng thái mạch khí lúc trước. Nếu yêu cầu nạp khí chậm hoặc xả áp riêng, chọn phần tử đúng chức năng thay vì mặc định một van đóng mở sẽ thực hiện đủ các yêu cầu đó.

Chọn thêm cỡ và phụ kiện cho nhánh

Các nhánh dùng ống nhỏ hơn có thể xem van khóa BUC-14 ghim ống 14mm và van khóa BUC-12 ghim ống 12mm. Đường dẫn cần được chọn cùng ống hơi khí nén.

Cấp hoặc dừng nhánh ống 16mm; ảnh thể hiện kích thước tham khảo 90 × 40mm. Các lựa chọn van khóa ống hơi khác thuộc nhóm van khóa khí nén.
