Van khí nén

Van khí nén là nhóm phần tử dùng để kiểm soát dòng khí trong hệ thống bằng các chức năng cụ thể như điều chỉnh lưu lượng, đóng ngắt một nhánh, ngăn khí hồi ngược hoặc thao tác đóng mở bằng tay. Trên TDKMART.COM, danh mục này hiện được tách thành các nhánh gồm van tiết lưu 2 đầu nối ống, van tiết lưu ren ngoài, van khóa khí nén, van 1 chiều khí nén, van tiết lưu khí nén Inox 304 và van bi tay gạt. Vì vậy, cách chọn hiệu quả nhất là xác định nhiệm vụ của van tại vị trí lắp trước, sau đó mới chọn kích thước ống, cỡ ren, vật liệu và model.

Nếu đang xây dựng toàn bộ mạch khí, có thể đi lên phụ kiện khí nén - thủy lực để xem đồng thời đầu nối, đầu chia, ống hơi, bộ lọc, van và xi lanh. Các van dùng tín hiệu điện để đảo chiều dòng khí được tách riêng tại van điện từ khí nén; van ổn định áp suất đầu ra được tách tại van điều áp khí nén.

Bắt đầu chọn van khí nén từ chức năng cần thực hiện

Trong thực tế bảo trì, nhiều lỗi chọn van xảy ra vì người mua bắt đầu từ hình dáng hoặc kích thước ren. Một van có thể lắp vừa nhưng không thực hiện đúng nhiệm vụ của mạch. Trước khi đo ren hoặc chọn phi ống, hãy trả lời câu hỏi: vị trí này cần chỉnh tốc độ, khóa khí, chống hồi lưu hay chỉ đóng mở thủ công?

Các nhóm van khí nén đang có trong danh mục TDKMART.COM

• Van tiết lưu khí nén: nhóm điều chỉnh lưu lượng, phù hợp các vị trí cần tinh chỉnh tốc độ cơ cấu chấp hành.
• Van tiết lưu khí nén ren ngoài: một đầu ghim ống và một đầu ren ngoài, thuận lợi khi lắp trực tiếp lên cổng thiết bị.
• Van khóa khí nén: dùng để chủ động đóng hoặc mở nguồn khí tại một đoạn đường ống hoặc một cụm máy.
• Van 1 chiều khí nén: cho khí đi theo chiều thiết kế và hạn chế dòng khí hồi ngược.
• Van tiết lưu khí nén Inox 304: nhánh tiết lưu dành cho các vị trí cần cấu hình vật liệu Inox 304 theo model.
• Van bi tay gạt: đóng mở nhanh bằng thao tác gạt, có thể dùng cho khí nén khi thông số của đúng model phù hợp.

Các nhóm trên không nên được xem là những biến thể có thể thay thế tùy ý. Van tiết lưu điều chỉnh lưu lượng, van khóa cô lập tuyến, van 1 chiều kiểm soát hướng dòng, còn van bi thiên về đóng/mở.

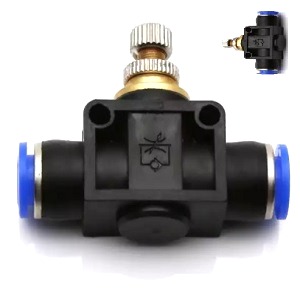

Van tiết lưu khí nén – chọn để điều chỉnh chuyển động, không phải để giảm áp

Van tiết lưu khí nén thay đổi tiết diện dòng khí để điều chỉnh lưu lượng đi qua. Trong mạch xi lanh, thay đổi lưu lượng có thể làm thay đổi tốc độ chuyển động của cơ cấu. Đây là chức năng khác với van điều áp: van điều áp kiểm soát mức áp suất đầu ra, còn van tiết lưu tập trung vào dòng khí đi qua tại vị trí điều chỉnh.

Khi xi lanh chạy quá nhanh và va đập cuối hành trình, không nên vội hạ áp suất toàn hệ thống nếu lực làm việc vẫn cần giữ. Trước tiên cần xem mạch có van tiết lưu phù hợp hay không, van đang lắp ở đường cấp hay đường xả và cách điều chỉnh hiện tại. Trong nhiều mạch xi lanh tác động kép, tiết lưu đường xả thường được dùng để tạo chuyển động ổn định hơn, nhưng lựa chọn cuối cùng phải dựa trên sơ đồ và tải thực tế.

Nếu cần ổn định áp suất cấp cho cả cụm, hãy xem van điều áp khí nén thay vì dùng van tiết lưu như một thiết bị “giảm áp”. Phân biệt hai chức năng này giúp chẩn đoán hệ thống chính xác hơn.

Van tiết lưu 2 đầu ống và van tiết lưu ren ngoài khác nhau ở vị trí lắp

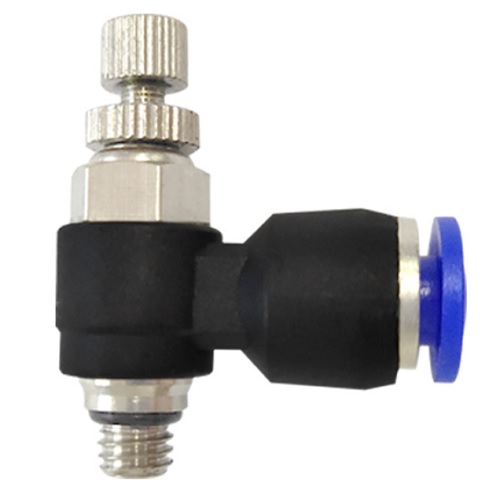

Dòng 2 đầu ghim ống phù hợp khi van nằm trên một đoạn ống và hai phía đều cần kết nối ống mềm. Dòng van tiết lưu ren ngoài kết hợp một đầu ghim với một đầu ren ngoài, giúp lắp trực tiếp vào cổng ren của xi lanh hoặc thiết bị nếu kích thước và chuẩn ren tương thích.

Với dòng ren ngoài trên TDKMART.COM, các model hiện được tổ chức theo đường kính ống như 4, 6, 8, 10, 12 mm và nhiều hậu tố ren khác nhau. Khi đặt hàng, nên ghi cả hai thông tin, ví dụ phi ống + mã/cỡ ren, thay vì chỉ yêu cầu “van tiết lưu phi 8”. Cùng một phi ống có thể có nhiều cổng ren khác nhau.

Không nên quy đổi ren chỉ bằng đường kính ngoài đo được. Nếu trên xi lanh hoặc van điện từ có catalogue, ưu tiên dùng thông tin cổng từ tài liệu. Khi không có tài liệu, nên gửi ảnh cận ren, số đo và mã thiết bị để đối chiếu.

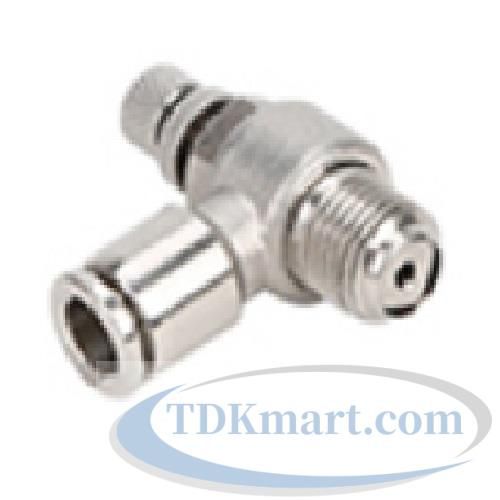

Khi nào nên chọn van tiết lưu khí nén Inox 304?

Van tiết lưu khí nén Inox 304 nên được xem như một nhánh vật liệu riêng của van tiết lưu. Trang hiện tại có các model ISL theo phi ống và cỡ ren khác nhau. Việc chọn Inox 304 có ý nghĩa khi dự án yêu cầu thân/chi tiết theo cấu hình inox, cần đồng bộ vật liệu hoặc môi trường lắp khiến người thiết kế không muốn dùng một số dòng nhựa - kim loại thông thường.

Tuy nhiên, tên “Inox 304” không có nghĩa mọi chi tiết bên trong, gioăng và cơ cấu điều chỉnh đều bằng cùng một vật liệu. Khi môi trường có hóa chất, nhiệt độ hoặc yêu cầu vệ sinh đặc biệt, cần kiểm tra cấu tạo của đúng model. Nếu mục tiêu chỉ là điều chỉnh tốc độ xi lanh trong nhà xưởng thông thường, nên so sánh với dòng tiết lưu tiêu chuẩn trước khi quyết định.

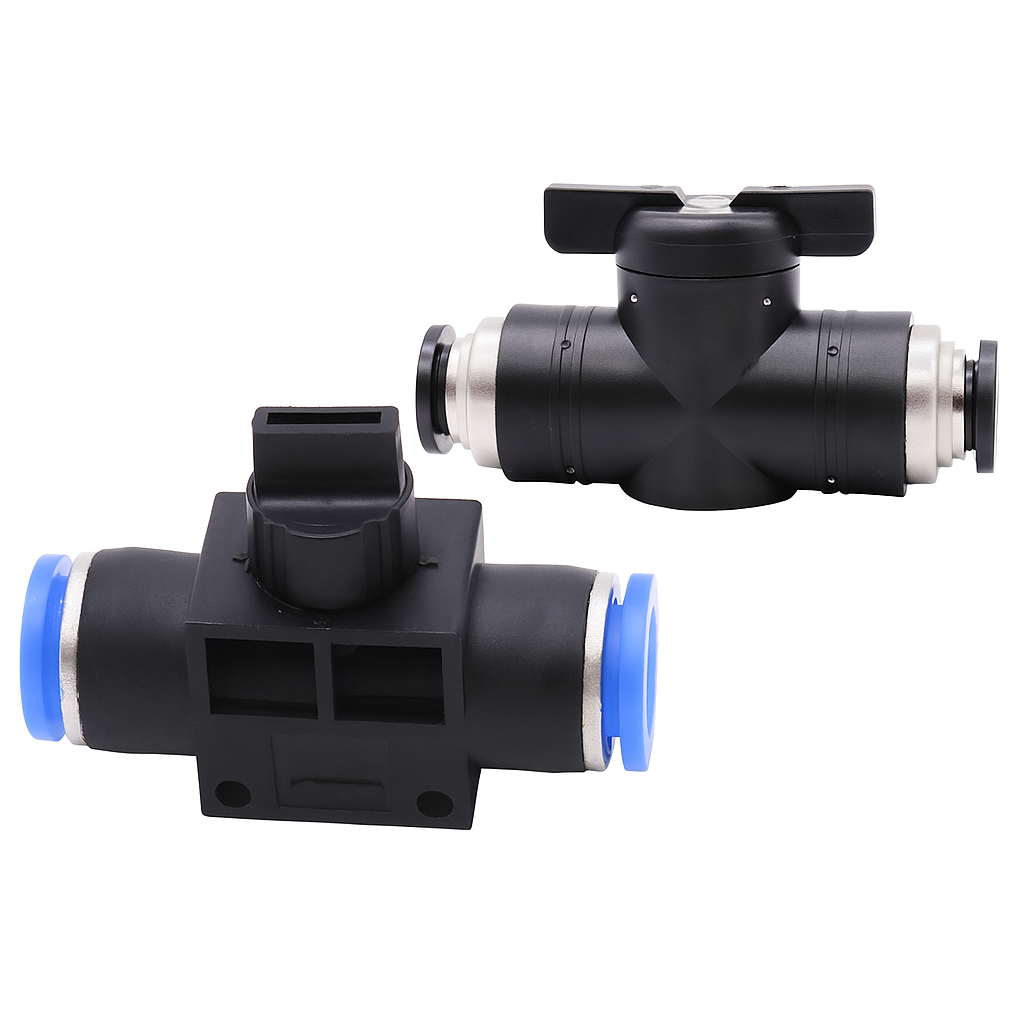

Van khóa khí nén – dùng để cô lập nhánh, không thay thế mọi yêu cầu an toàn

Van khóa khí nén phù hợp khi người vận hành cần chủ động đóng hoặc mở khí cho một tuyến, một bàn thao tác hoặc một cụm thiết bị. Việc đặt van khóa hợp lý giúp bảo trì cục bộ mà không nhất thiết phải dừng toàn bộ hệ thống cấp khí.

Khi bố trí van khóa, nên đặt tại vị trí dễ tiếp cận, dễ nhận biết trạng thái và không bị che bởi ống hoặc khung máy. Nếu hệ thống có yêu cầu khóa nguồn năng lượng, xả áp an toàn hoặc quy trình lockout/tagout, cần dùng thiết bị và quy trình phù hợp với yêu cầu an toàn của nhà máy; một van khóa nhỏ trên đường ống không nên tự động được xem là thiết bị an toàn thay thế cho toàn bộ chức năng đó.

Đối với cụm có nhiều nhánh, có thể phối hợp van khóa với đầu chia khí nén để từng tuyến được tổ chức rõ ràng hơn. Sơ đồ nên thể hiện nhánh nào được khóa, nhánh nào luôn có áp và nhánh nào phải xả áp trước khi bảo trì.

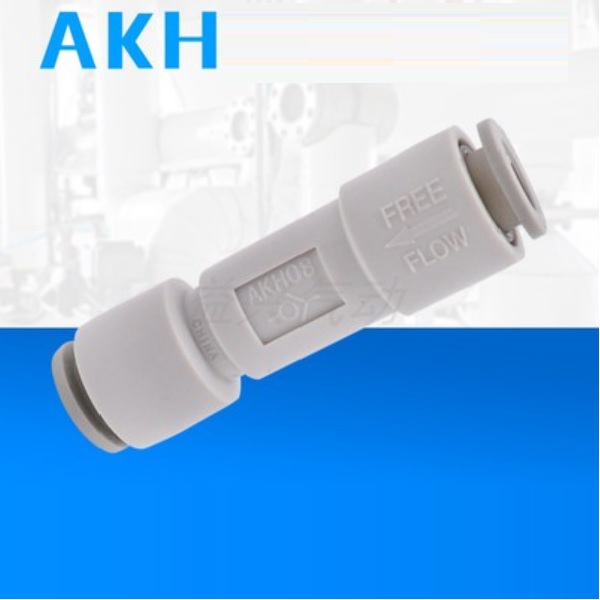

Van 1 chiều khí nén – kiểm soát hướng dòng thay vì điều chỉnh tốc độ

Van 1 chiều khí nén được dùng khi cần cho dòng khí đi theo một hướng và hạn chế dòng ngược. TDKMART hiện có các model nối nhanh theo các size ống phổ biến như 4, 6, 8, 10 mm và các biến thể khác trong danh mục.

Khi lắp, hướng dòng là dữ liệu quan trọng nhất. Một van đúng size nhưng lắp ngược có thể làm nhánh không cấp được khí hoặc khiến mạch hoạt động khác thiết kế. Nên kiểm tra mũi tên hoặc ký hiệu trên thân trước khi nối ống. Nếu mạch cần vừa chống hồi lưu vừa điều chỉnh tốc độ, không nên mặc định van 1 chiều đơn có thể thay van tiết lưu một chiều; hãy chọn đúng cấu trúc theo sơ đồ khí.

Trong các mạch giữ áp hoặc cách ly ảnh hưởng giữa các nhánh, còn phải xem áp suất mở, lưu lượng và mức rò cho phép nếu nhà sản xuất có công bố. Không nên chỉ dựa vào đường kính ống để kết luận hai van 1 chiều có hiệu năng tương đương.

Van bi tay gạt – phù hợp đóng mở nhanh, không dùng để tinh chỉnh lưu lượng

Van bi tay gạt sử dụng cơ cấu bi và tay gạt để đóng hoặc mở dòng lưu chất. Trong hệ thống khí nén, loại phù hợp có thể được dùng tại các điểm cần thao tác đóng/mở rõ ràng. Tuy nhiên, van bi không phải lựa chọn ưu tiên cho việc tinh chỉnh tốc độ xi lanh; nếu cần điều chỉnh lưu lượng, nên quay về nhóm van tiết lưu.

Trước khi dùng van bi cho khí nén, cần kiểm tra đúng model về môi chất cho phép, áp suất, nhiệt độ, cỡ ren và vật liệu làm kín. Trang van bi còn phục vụ nhiều ứng dụng nước và đường ống khác, vì vậy không nên lấy thông số của một sản phẩm bất kỳ áp chung cho mạch khí nén.

Cỡ ren và phi ống chỉ là điều kiện lắp, chưa nói hết khả năng của van

Hai van có cùng ren 1/4 hoặc cùng đầu ghim 8 mm chưa chắc có cùng lưu lượng. Đường dẫn bên trong, tiết diện nhỏ nhất, cấu tạo kim tiết lưu, lò xo hoặc lõi van đều có thể làm đặc tính dòng khí khác nhau. Nếu hệ thống nhạy với tốc độ hoặc có tải lớn, nên ưu tiên dữ liệu lưu lượng/Cv hoặc thông số tương đương khi nhà sản xuất cung cấp.

Với đầu ghim ống, kích thước thường được chọn theo đường kính ngoài của ống. Nếu ống cũ đã bị móp tại vị trí kẹp, hãy cắt bỏ đoạn hư rồi đo lại. Có thể xem ống hơi khí nén và đầu nối nhanh khí nén để đồng bộ đường ống với cổng van.

Chọn van theo xi lanh và chu kỳ máy

Khi van được dùng quanh xi lanh khí nén, cần xem đường kính piston, hành trình, tốc độ mong muốn, tải và tần suất hoạt động. Xi lanh lớn hoặc yêu cầu chạy nhanh thường cần lưu lượng lớn hơn. Nếu van hoặc đường ống quá nhỏ, hệ thống có thể phản hồi chậm dù áp suất tĩnh vẫn đủ.

Ngược lại, tăng kích thước van quá lớn cũng không giải quyết được mọi vấn đề nếu điểm nghẽn nằm ở bộ lọc, ống cấp, đầu nối hoặc cổng xi lanh. Khi máy chạy yếu, nên kiểm tra toàn tuyến từ nguồn → xử lý khí → van → ống → fitting → xi lanh thay vì thay riêng một van lớn hơn.

Chất lượng khí đầu vào ảnh hưởng trực tiếp đến độ ổn định của van

Nước ngưng, bụi và cặn trong đường khí có thể làm các chi tiết nhỏ bên trong van kẹt, mòn hoặc làm kín kém. Trước cụm điều khiển nên có giải pháp xử lý khí phù hợp. TDKMART tách riêng nhóm bộ lọc khí nén để lựa chọn các bộ lọc/điều áp theo nhu cầu của hệ thống.

7 lỗi thường gặp khi chọn van khí nén

1. Dùng van tiết lưu như van điều áp

Tiết lưu kiểm soát lưu lượng; điều áp kiểm soát áp suất đầu ra. Hai chức năng liên quan đến hành vi của hệ thống nhưng không phải một thiết bị.

2. Chọn đúng phi ống nhưng sai ren

Đặc biệt ở van tiết lưu ren ngoài, cùng phi ống có thể đi với nhiều cỡ ren. Cần xác nhận cả hai thông tin.

3. Lắp van 1 chiều ngược hướng

Luôn kiểm tra ký hiệu hướng dòng trên thân trước khi cấp khí.

4. Chọn van chỉ theo kích thước cổng

Cỡ ren không đại diện đầy đủ cho lưu lượng thực tế. Nếu có dữ liệu lưu lượng của model, nên dùng để đối chiếu.

5. Dùng van bi để chỉnh tốc độ xi lanh

Van bi phù hợp đóng mở; điều chỉnh tốc độ nên dùng phần tử kiểm soát lưu lượng chuyên dụng.

6. Không xem chất lượng khí đầu vào

Van mới vẫn có thể hoạt động không ổn định nếu nước và tạp chất liên tục đi vào cụm điều khiển.

7. Áp thông số của một model cho toàn danh mục

Mỗi dòng có dải áp, nhiệt độ, vật liệu và cấu tạo khác nhau. Trang danh mục chỉ giúp chọn đúng nhóm; thông số vận hành phải lấy từ đúng sản phẩm.

Xem thêm các sản phẩm khác để hoàn thiện một mạch khí nén

• Van điện từ khí nén: chọn khi cần tín hiệu điện điều khiển đóng mở hoặc đảo chiều.
• Van điều áp khí nén: dùng để cài đặt và ổn định áp suất đầu ra.
• Van tay khí nén: điều khiển đường khí bằng thao tác cơ học của người vận hành.
• Bộ lọc khí nén: xử lý bụi, nước và kết hợp điều áp tùy dòng.
• Đầu chia khí nén: phân phối một nguồn khí ra nhiều nhánh.
• Đầu nối nhanh khí nén: chuyển từ cổng ren sang ống hoặc ghép các đoạn ống.
• Ống hơi khí nén: lựa chọn đường kính và vật liệu ống cho từng tuyến.
• Xi lanh khí nén: cơ cấu chấp hành cần được đối chiếu với lưu lượng và kiểu van điều khiển.

Checklist trước khi yêu cầu báo giá van khí nén

• Chức năng: tiết lưu, khóa, 1 chiều, đóng mở tay hay đảo chiều.
• Model cũ: chụp rõ ký hiệu nếu đang mua thay thế.
• Kết nối: đầu ghim ống, ren trong, ren ngoài hoặc kiểu khác.
• Phi ống: đường kính ngoài của ống tại đầu ghim.
• Ren: kích thước và chuẩn ren nếu xác định được.
• Áp suất: mức làm việc thực tế của hệ thống.
• Lưu lượng: cung cấp nếu ứng dụng yêu cầu tốc độ cao hoặc xi lanh lớn.
• Môi trường: nhiệt độ, độ ẩm, bụi, hóa chất hoặc yêu cầu vật liệu đặc biệt.
• Với van điện từ: số cửa/vị trí và điện áp coil.
• Số lượng: số dùng và lượng dự phòng.

Nếu chưa biết chuẩn ren hoặc lưu lượng, nên gửi thêm ảnh toàn cảnh vị trí lắp, mã xi lanh/thiết bị và sơ đồ khí. Dữ liệu này hữu ích hơn việc chỉ gửi một ảnh rời của van.

Câu hỏi thường gặp về van khí nén

Van tiết lưu có phải van giảm áp không?

Không. Van tiết lưu thay đổi lưu lượng qua vị trí điều chỉnh; van điều áp được dùng để cài đặt mức áp suất đầu ra. Khi cần giảm tốc xi lanh, thường phải xem lưu lượng; khi cần ổn định mức áp cấp, xem van điều áp.

Van tiết lưu nên lắp trên ống hay trực tiếp lên xi lanh?

Tùy cấu hình. Loại 2 đầu ghim thuận lợi lắp trên tuyến ống; loại một đầu ren ngoài có thể lắp trực tiếp vào cổng thiết bị nếu ren tương thích.

Van 1 chiều có chỉnh tốc độ được không?

Van 1 chiều đơn chủ yếu kiểm soát hướng dòng. Nếu cần vừa cho dòng tự do một chiều vừa điều tiết chiều còn lại, phải chọn đúng cấu trúc van tiết lưu một chiều theo yêu cầu mạch.

Cùng ren 1/4 thì các van có lưu lượng giống nhau không?

Không. Cỡ cổng chỉ là một yếu tố. Đường dẫn bên trong và cấu tạo van có thể làm lưu lượng khác nhau đáng kể.

Muốn điều khiển xi lanh tự động nên chọn nhóm nào?

Hãy xem van điện từ khí nén và xác định loại xi lanh, số cửa/vị trí, điện áp coil, cỡ cổng và lưu lượng cần thiết.

TDKMART.COM hỗ trợ tra cứu van khí nén theo đúng chức năng của mạch

Danh mục van khí nén tại TDKMART nên được sử dụng như một điểm phân loại theo nhiệm vụ: van tiết lưu cho kiểm soát lưu lượng, van khóa cho cô lập tuyến, van 1 chiều cho chống hồi lưu, van tiết lưu Inox 304 cho yêu cầu vật liệu tương ứng và van bi tay gạt cho đóng mở thủ công ở model phù hợp.

Nếu nhu cầu là điều khiển hướng tự động, chuyển sang van điện từ khí nén; nếu cần kiểm soát áp suất, chuyển sang van điều áp khí nén. Cách tách này giúp mỗi URL có search intent rõ ràng, đồng thời tạo hệ thống liên kết nội bộ theo đúng logic kỹ thuật của mạch khí.

Khi cần hỗ trợ chọn model, nên gửi chức năng cần dùng, ảnh hoặc mã van cũ, phi ống, cỡ ren, áp suất, thông tin xi lanh và số lượng. Với hệ thống đang có lỗi vận hành, mô tả hiện tượng thực tế sẽ giúp khoanh vùng nguyên nhân tốt hơn so với chỉ yêu cầu một van có hình dáng tương tự.
