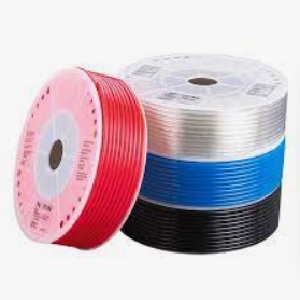

Ống hơi khí nén

Ống hơi khí nén là đường dẫn đưa khí từ nguồn cấp đến van, xi lanh, đầu chia, súng xịt và các thiết bị sử dụng khí. Trong một hệ thống khí nén, ống không chỉ cần “chịu được áp” mà còn phải có đường kính phù hợp với lưu lượng, tương thích với đầu nối và đủ linh hoạt cho cách bố trí thực tế. Chọn sai cỡ ống có thể làm tăng sụt áp, khiến cơ cấu phản ứng chậm, khó lắp fitting hoặc phát sinh rò tại các điểm ghim.

Danh mục sản phẩm hiện tại của của chúng tôi tập trung vào ống PU (Polyurethane) theo đường kính ngoài từ 4 đến 16 mm, gồm các mã PU4X2.5, PU6X4, PU8X5, PU10X6.5, PU12X8, PU14X10 và PU16X12. Xem thêm các danh mục sản phẩm thuộc Phụ kiện khí nén – thủy lực và liên kết trực tiếp với đầu nối nhanh khí nén, van khí nén, xi lanh khí nén và các nhánh phân phối khí.

Điểm quan trọng nhất: chọn ống theo OD và kiểm tra lưu lượng theo ID

Với đầu nối nhanh fitting push-in, thông số để chọn đầu nối là đường kính ngoài OD của ống. Ví dụ ống PU phi 8 có OD 8 mm và cần đầu ghim phù hợp ống 8 mm. Trong khi đó, tiết diện dòng khí lại liên quan nhiều tới đường kính trong ID. Hai đại lượng có chức năng khác nhau nên không nên dùng lẫn.

Khi thay ống cũ, hãy đo OD tại đoạn còn tròn, chưa bị hằn bởi vòng giữ. Nếu trên ống có ký hiệu dạng 10X6.5, có thể hiểu đây là cấu hình OD 10 mm và ID khoảng 6,5 mm của dòng đang bán. Đối với hệ thống cần lưu lượng lớn, không nên chỉ nhìn OD; ID, chiều dài tuyến, số lượng co nối, van và tải tiêu thụ đều ảnh hưởng tới khả năng cấp khí thực tế.

Dải ống PU đang có tại TDKMART.COM

Bảng trên dùng để tra nhanh kích thước đang có. Với điều kiện vận hành đặc biệt, cần kiểm tra thông số của đúng model trước khi sử dụng.

Cách chọn nhanh cỡ ống theo vị trí trong hệ thống

Các khoảng trên chỉ là định hướng tra cứu, không thay thế tính toán lưu lượng. Một xi lanh lớn chạy chậm có thể dùng tuyến nhỏ hơn hệ thống có xi lanh nhỏ nhưng chu kỳ cực nhanh; ngược lại, tăng ống lên 16 mm không tạo thêm lưu lượng nếu van hoặc cổng nguồn vẫn là điểm nghẽn.

1. Ống PU phi 4 mm – ưu tiên cho tuyến nhỏ gọn

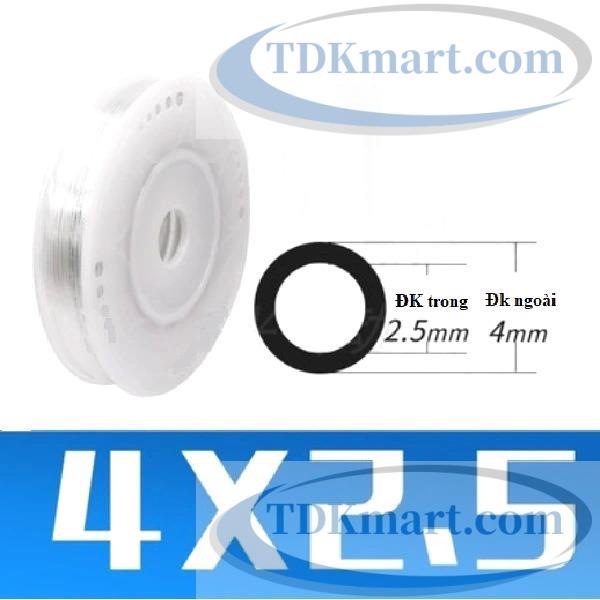

Ống hơi PU phi 4 mm có mã PU4X2.5, OD 4 mm và ID khoảng 2,5 mm. Kích thước nhỏ giúp bố trí gọn tại tủ điều khiển, cụm cảm biến, mạch pilot hoặc thiết bị có nhu cầu khí thấp. Đây không phải lựa chọn phù hợp cho mọi xi lanh chỉ vì dễ đi dây; nếu tuyến dài hoặc cần lưu lượng cao, ID nhỏ có thể trở thành điểm hạn chế.

Khi dùng phi 4, nên chọn đúng fitting ghim ống 4 mm và tránh uốn quá gắt ngay sau đầu nối. Nếu cần nối với cổng ren nhỏ, đối chiếu cả OD 4 mm và cỡ ren của van hoặc thiết bị, không chọn fitting chỉ theo một phía.

2. Ống PU phi 6 mm – cỡ phổ biến cho nhánh điều khiển

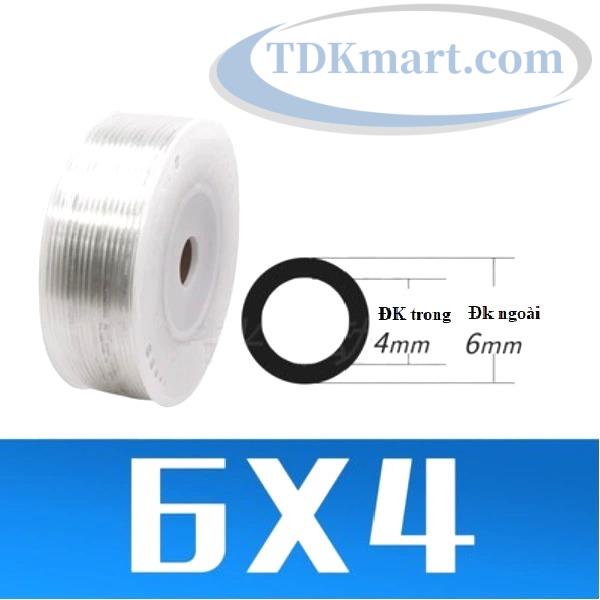

Ống PU phi 6 mm có mã PU6X4, OD 6 mm và ID khoảng 4 mm. Cỡ này thường phù hợp các nhánh khí gọn, các cụm van nhỏ và nhiều ứng dụng tự động hóa cần cân bằng giữa không gian lắp với khả năng dẫn khí.

Nếu đang nâng từ phi 4 lên phi 6 để cải thiện tốc độ, cần kiểm tra cả cổng van, van tiết lưu và fitting. Chỉ thay ống nhưng giữ một đoạn giảm 6–4 hoặc một cổng quá nhỏ có thể khiến hiệu quả thay đổi không nhiều.

3. Ống PU phi 8 mm – cỡ trung gian dễ phối hợp fitting

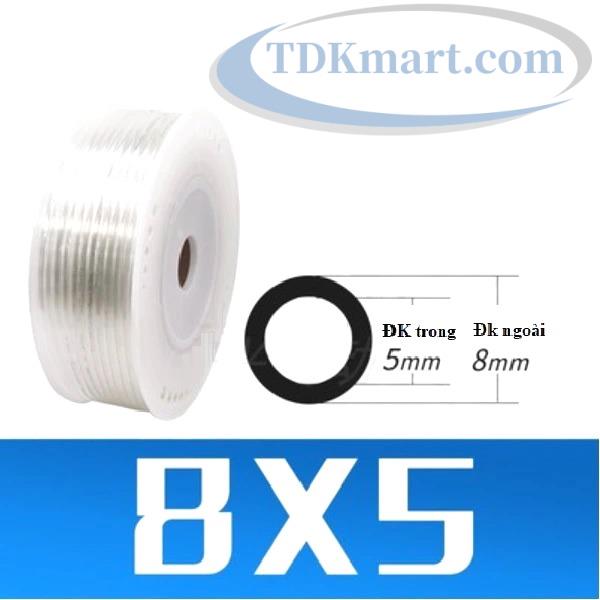

Ống PU phi 8 mm có mã PU8X5, OD 8 mm và ID khoảng 5 mm. Đây là cỡ dễ gặp trong mạng khí nén máy móc vì có nhiều lựa chọn đầu nối thẳng, co, T, Y, nối giảm và đầu ren tương ứng.

Phi 8 có thể phù hợp nhiều nhánh van – xi lanh nhưng không nên được xem là “cỡ tiêu chuẩn cho mọi máy”. Với tuyến dài, chu kỳ nhanh hoặc nhiều cơ cấu lấy khí cùng lúc, cần kiểm tra sụt áp và khả năng nguồn. Nếu cần chia từ một đường lớn sang nhiều nhánh 8 mm, có thể xem đầu chia khí nén.

4. Ống PU phi 10 mm – tăng tiết diện cho nhánh cần lưu lượng hơn

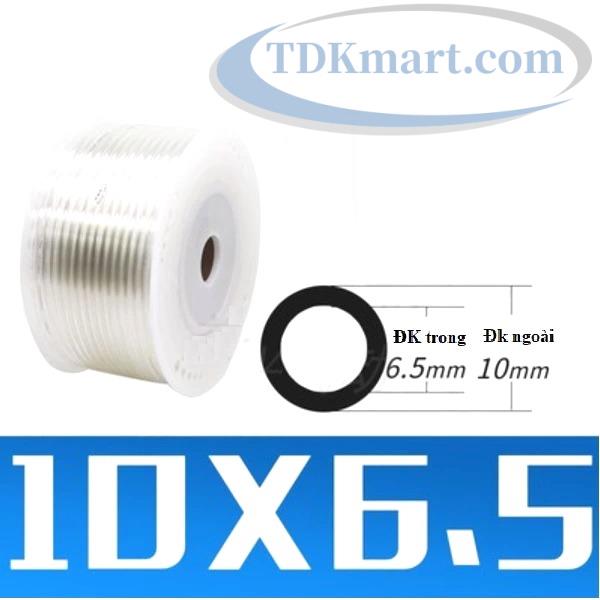

Ống hơi PU phi 10 mm có mã PU10X6.5, OD 10 mm và ID khoảng 6,5 mm. So với ống 8X5, đường kính trong lớn hơn tạo thêm tiết diện dòng khí, hữu ích khi tuyến cần giảm trở lực hoặc cấp cho cơ cấu tiêu thụ khí nhiều hơn.

Trước khi đổi sang phi 10, nên kiểm tra van và cổng xi lanh có đủ khả năng thông khí tương ứng hay không. Nếu một đầu thiết bị chỉ dùng fitting nhỏ, hãy đánh giá xem cần đầu nối giảm hay thay đổi đồng bộ cả tuyến.

5. Ống PU phi 12 mm – cho tuyến cần tiết diện lớn hơn

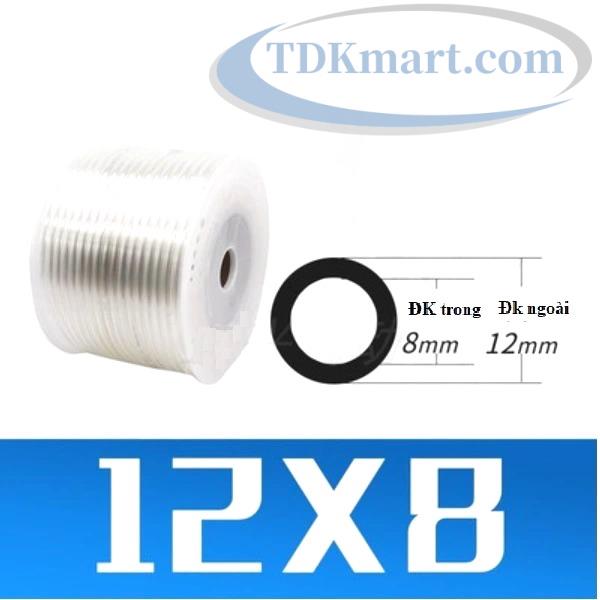

Ống hơi PU phi 12 mm có mã PU12X8, OD 12 mm và ID khoảng 8 mm. Cỡ này phù hợp để xem xét cho các nhánh lớn, đường cấp đến cụm van hoặc hệ thống cần lưu lượng cao hơn các cỡ 6–10 mm.

Nếu đi qua nhiều thiết bị, cần kiểm tra điểm nhỏ nhất trong chuỗi. Một tuyến 12 mm nhưng qua van, đầu giảm hoặc khớp nối có tiết diện nhỏ vẫn có thể bị giới hạn. Vì vậy nên xem ống cùng với van khí nén, fitting và bộ chia thay vì lựa chọn riêng lẻ.

6. Ống PU phi 14 và 16 mm – cho đường khí có nhu cầu lớn hơn

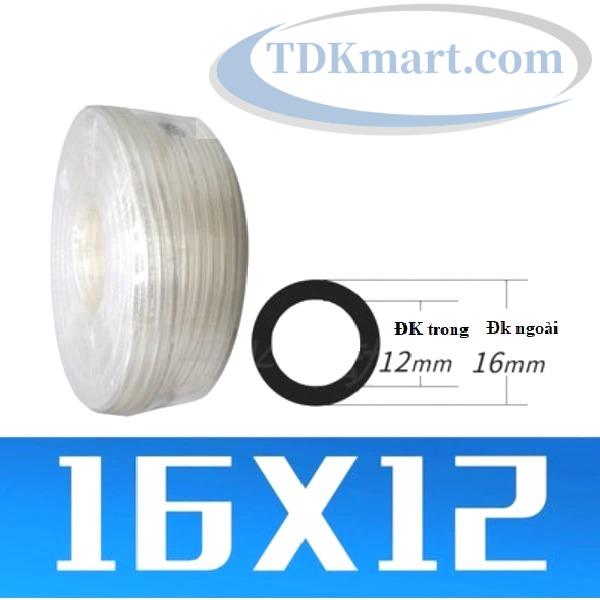

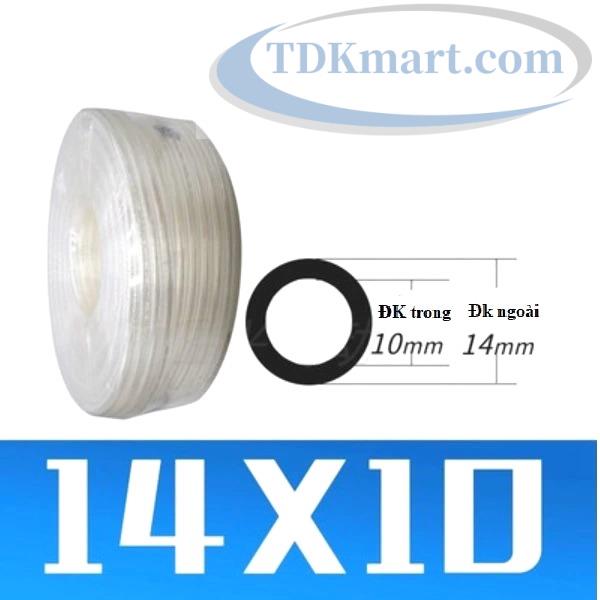

Ống hơi PU phi 14 mm có mã PU14X10, OD 14 mm và ID 10 mm; ống hơi PU phi 16 mm có mã PU16X12, OD 16 mm và ID 12 mm. Hai cỡ này tạo tiết diện lớn hơn và thường được cân nhắc tại tuyến cấp chính hoặc các nhánh có nhu cầu khí cao hơn.

Ống lớn hơn cũng cần bán kính bố trí, kẹp đỡ và fitting phù hợp. Không nên ép ống lớn uốn sát ngay sau đầu nối hoặc treo cả trọng lượng đoạn ống lên ren của van. Khi không gian hẹp, nên thiết kế hướng đi trước rồi lựa chọn co nối, vị trí gá và chiều dài.

Vì sao đường kính trong ảnh hưởng đến tốc độ của cơ cấu?

Khí phải đi qua lòng ống, do đó ID nhỏ hơn tạo tiết diện dòng khí nhỏ hơn. Khi lưu lượng yêu cầu tăng, tuyến nhỏ và dài có thể gây sụt áp đáng kể hơn tuyến ngắn hoặc có ID lớn. Hiện tượng này thường biểu hiện bằng việc xi lanh chạy chậm khi tải tăng, nhiều cơ cấu hoạt động đồng thời hoặc đường ống được kéo xa khỏi cụm van.

Tuy nhiên, không nên quy mọi lỗi tốc độ cho ống. Van tiết lưu, cổng van, đầu nối giảm, bộ lọc, áp suất nguồn và cổng xả cũng có thể giới hạn lưu lượng. Cách kiểm tra đúng là xem toàn bộ chuỗi từ nguồn đến cơ cấu và từ cơ cấu về đường xả.

Ống PU thẳng và dây hơi xoắn: chọn theo cách sử dụng

Ống PU dạng thẳng trong danh mục này phù hợp để đi tuyến cố định hoặc bán cố định trong máy, tủ khí và dây chuyền. Nếu người vận hành cần kéo dây đến nhiều vị trí rồi muốn dây tự thu gọn, dây hơi xoắn có cấu trúc lò xo thuận tiện hơn.

Dây xoắn không nên thay ống thẳng cho mọi vị trí. Với mạng cố định, ống thẳng thường dễ định tuyến, kẹp giữ và kiểm soát chiều dài hơn. Với bàn thao tác, gara hoặc súng hơi di động, dây xoắn giúp giảm dây dư trên sàn. Hãy lựa chọn dựa vào chuyển động thực tế của điểm sử dụng.

Phối hợp ống PU với đầu nối nhanh khí nén

Đầu nối nhanh khí nén sử dụng cơ cấu push-in và chọn theo OD của ống. Vì vậy ống 6 mm đi với đầu ghim 6 mm, 8 mm đi với đầu ghim 8 mm... Nếu hai phía khác cỡ, dùng đầu nối giảm đúng cấu hình thay vì cố ép một ống vào cổng không đúng size.

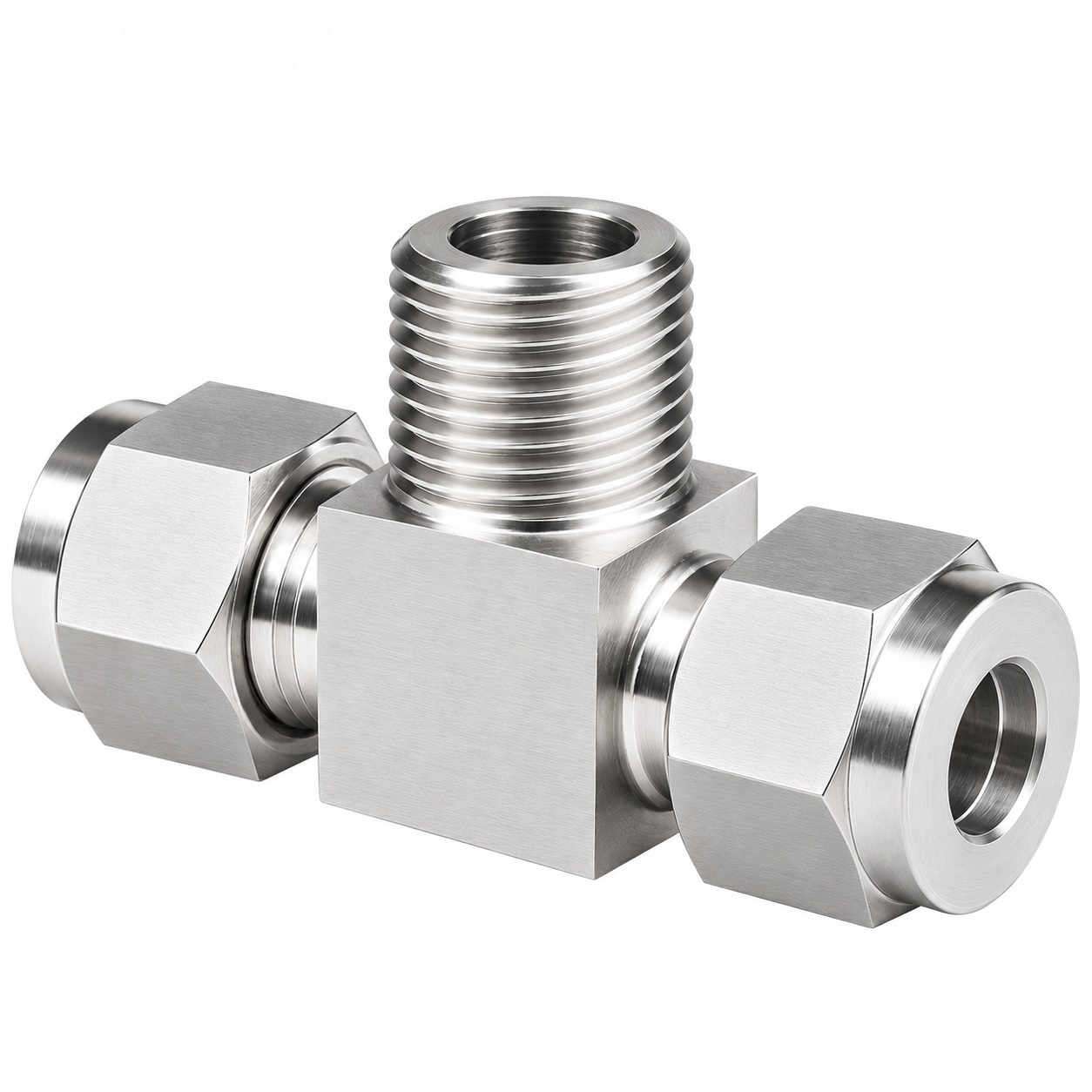

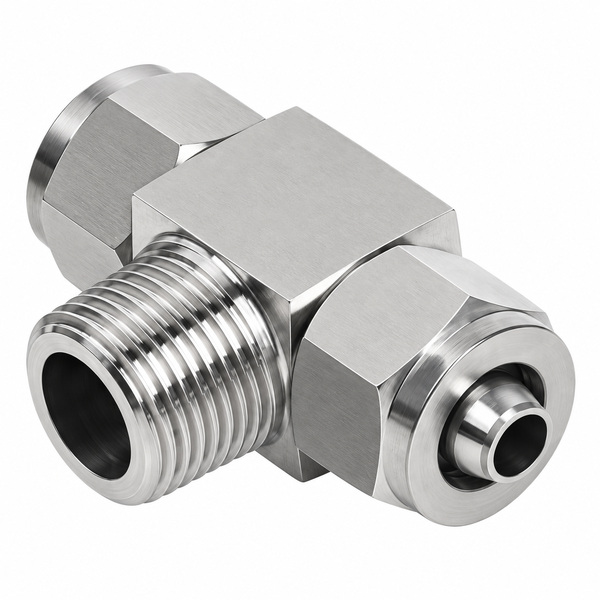

Đường ống có thể cần nối thẳng, co 90°, chữ T, chữ Y, xuyên vách hoặc đầu ren vào thiết bị. Nên chọn topology theo hướng đi thực tế, hạn chế bẻ gấp ống để thay thế cho một co nối. Nếu cần vật liệu kim loại chống gỉ, có thể đối chiếu đầu nối nhanh Inox nhưng vẫn phải xác nhận cơ chế ghim/siết và OD tương thích.

Hướng dẫn cắt và lắp ống PU vào fitting push-in

1. Xả áp hoàn toàn trước khi tháo hoặc cắt đường ống.
2. Dùng dao cắt ống phù hợp để mặt cắt vuông, không bị dập hoặc xéo.
3. Kiểm tra bề mặt ngoài tại vùng làm kín; cắt bỏ đoạn xước sâu hoặc chai cứng.
4. Đưa ống vào thẳng trục và đẩy đến hết vị trí làm việc của fitting.
5. Kéo nhẹ kiểm tra để xác nhận cơ cấu giữ đã bám.
6. Chừa chiều dài hợp lý, không để ống bị kéo căng hoặc chịu lực ngang liên tục.
7. Kẹp đỡ tuyến dài để trọng lượng ống không dồn lên van, fitting hoặc cổng ren.
8. Cấp áp từ từ và kiểm tra rò trước khi đưa máy trở lại vận hành.

Những nguyên nhân khiến ống khí bị gập hoặc xẹp

• Uốn ống với bán kính quá nhỏ so với khả năng của sản phẩm.
• Ép ống qua cạnh sắc hoặc khe hẹp.
• Kéo căng tuyến rồi đổi hướng ngay tại fitting.
• Dùng cỡ ống quá lớn trong không gian không đủ để uốn.
• Ống bị mềm hoặc biến dạng do điều kiện môi trường không phù hợp.
• Kẹp giữ quá chặt làm tiết diện bị bóp méo.

Khi ống bị gập, tiết diện dòng khí giảm mạnh tại vị trí đó. Thay vì tăng áp suất nguồn, cần sửa đường đi, dùng co nối hoặc bố trí lại kẹp. Nếu ống đã tạo nếp gập lâu ngày và không phục hồi, nên thay đoạn bị hư.

Chẩn đoán rò khí tại đường ống

Không mặc định ống khí nén dùng được cho mọi môi chất

Tên danh mục và dải sản phẩm hiện tại được xây dựng cho mục đích chính là dẫn khí nén. Không nên mặc định một ống PU có thể dẫn nước, dầu, hóa chất, khí gas hoặc chất lỏng đặc biệt chỉ vì vật liệu là Polyurethane. Khả năng tương thích phụ thuộc grade vật liệu, áp suất, nhiệt độ, nồng độ và yêu cầu an toàn của từng môi chất.

Nếu ứng dụng khác khí nén, cần xác nhận thông số của đúng sản phẩm trước khi sử dụng. Cách viết này cũng giúp tránh áp một tuyên bố kỹ thuật chung cho toàn danh mục khi mỗi nhà sản xuất hoặc lô hàng có thể có giới hạn khác nhau.

Không áp một mức áp suất và nhiệt độ cho mọi size

Trang sản phẩm riêng có thể công bố phạm vi vận hành cho từng model, nhưng ở cấp danh mục không nên dùng một con số chung để đại diện tất cả ống trong tương lai. Khả năng chịu áp của ống thay đổi theo vật liệu, độ dày thành, nhiệt độ, tuổi thọ và tiêu chuẩn của nhà sản xuất.

Khi thiết kế hoặc thay thế tại vị trí quan trọng, hãy lấy thông số trên đúng trang sản phẩm, catalogue hoặc tài liệu của lô hàng làm căn cứ. Không dùng áp suất nổ như áp suất làm việc và cần có hệ số an toàn theo yêu cầu của hệ thống.

Checklist trước khi đặt mua ống hơi khí nén

• Đo đúng OD để khớp với fitting.
• Kiểm tra ID nếu lưu lượng là yếu tố quan trọng.
• Xác định chiều dài tuyến thực tế và phần dự phòng cần thiết.
• Ghi áp suất, nhiệt độ và môi trường làm việc.
• Xác định tuyến cố định hay cần di chuyển/co giãn thường xuyên.
• Kiểm tra cỡ ren và fitting tại van, xi lanh, bộ lọc.
• Đánh giá số lượng co, T, đầu giảm và các điểm có thể gây nghẽn.
• Nếu dùng cho môi chất khác khí nén, phải xác nhận tương thích riêng.
• Với tuyến dài, xem xét kẹp đỡ và bảo vệ khỏi ma sát/cạnh sắc.
• Nếu thay ống cũ, ghi lại mã in trên ống và chụp các đầu kết nối.

Những lỗi thường gặp khi chọn ống hơi

• Gọi “phi 8” nhưng đo đường kính trong thay vì OD.
• Chọn ống chỉ theo fitting mà không xét lưu lượng.
• Dùng ống quá nhỏ cho tuyến dài và nhiều cơ cấu hoạt động đồng thời.
• Tăng OD nhưng vẫn giữ nhiều đầu giảm nhỏ trên tuyến.
• Uốn ống gắt thay cho việc sử dụng co nối đúng vị trí.
• Dùng dây hơi xoắn cho tuyến cố định dù không cần co giãn.
• Để ống cọ liên tục vào mép kim loại hoặc bộ phận chuyển động.
• Tái sử dụng đầu ống đã xước sâu tại vùng làm kín.
• Mặc định mọi ống PU dùng được cho dầu, nước hoặc hóa chất.
• Dùng thông số chung trên internet thay cho dữ liệu của model thực tế.

CÁC SẢN PHẨM LIÊN QUAN:

Liên kết lên: Phụ kiện khí nén – thủy lực.

Ống PU theo size: phi 4 mm – PU4X2.5 | phi 6 mm – PU6X4 | phi 8 mm – PU8X5 | phi 10 mm – PU10X6.5 | phi 12 mm – PU12X8 | phi 14 mm – PU14X10 | phi 16 mm – PU16X12.

Liên kết ngang theo kiểu dây: dây hơi xoắn | khớp nối nhanh khí nén.

Liên kết ngang theo kết nối: đầu nối nhanh khí nén | đầu nối nhanh khí nén trắng | đầu nối nhanh Inox | đầu chia khí nén.

Liên kết ngang theo thiết bị: bộ lọc khí nén | van khí nén | van điện từ | van tiết lưu | xi lanh khí nén | súng xịt hơi khí nén.

Câu hỏi thường gặp về ống hơi khí nén

Ống PU phi 8 là đường kính trong hay ngoài 8 mm?

Trong dải sản phẩm hiện tại, phi 8 là OD 8 mm; model PU8X5 có ID khoảng 5 mm. Khi chọn fitting push-in, dùng OD 8 mm làm thông số ghép.

Ống 8 mm có thể dùng đầu nối 10 mm không?

Không. Cổng ghim phải phù hợp OD của ống. Nếu cần chuyển từ 10 xuống 8 mm, nên dùng đầu nối giảm đúng cấu hình thay vì cố lắp lệch size.

Ống lớn hơn có làm xi lanh chạy nhanh hơn không?

Có thể hỗ trợ nếu đường ống là điểm hạn chế lưu lượng, nhưng tốc độ còn phụ thuộc van, tiết lưu, cổng xi lanh, áp suất nguồn và tải. Không nên tăng size ống mà bỏ qua toàn bộ mạch.

Khi nào nên chọn dây hơi xoắn?

Khi điểm sử dụng cần di chuyển và muốn dây tự co gọn sau thao tác. Với tuyến cố định trong máy, ống PU thẳng thường dễ định tuyến và kẹp giữ hơn.

Vì sao ống mới vẫn rò tại đầu nối?

Có thể do mặt cắt xéo, ống chưa cắm đủ sâu, sai OD, fitting hỏng hoặc bề mặt ngoài bị xước. Cần xác định rò tại miệng ghim hay phần ren trước khi xử lý.

Có thể dùng ống PU khí nén cho dầu hoặc nước không?

Không nên mặc định. Chỉ sử dụng khi đúng model được xác nhận tương thích với môi chất, nhiệt độ và áp suất thực tế.

Nên chọn ống theo OD hay ID?

Dùng OD để chọn fitting; dùng cả ID, chiều dài và nhu cầu lưu lượng để đánh giá khả năng dẫn khí. Hai thông số đều quan trọng nhưng phục vụ hai mục đích khác nhau.

Chọn ống như một phần của toàn bộ mạch khí

Ống hơi không nên được lựa chọn tách rời khỏi van, fitting và cơ cấu chấp hành. Cách làm hiệu quả là xác định nhu cầu khí của thiết bị, chiều dài tuyến, sau đó chọn ID/OD và kiểm tra từng điểm nối. Nếu thay một cỡ ống, cần xem các fitting, đầu giảm, van tiết lưu và cổng thiết bị có còn phù hợp hay không.

Trang danh mục này nên giữ vai trò bản đồ lựa chọn ống PU theo kích thước và hệ thống; các trang phi 4, 6, 8, 10, 12, 14 và 16 mm tiếp tục đi sâu vào thông số từng size. Cấu trúc đó giúp nội dung trang mẹ khác rõ với trang sản phẩm, đồng thời tạo liên kết lên – xuống – ngang chặt chẽ trong cụm phụ kiện khí nén.
