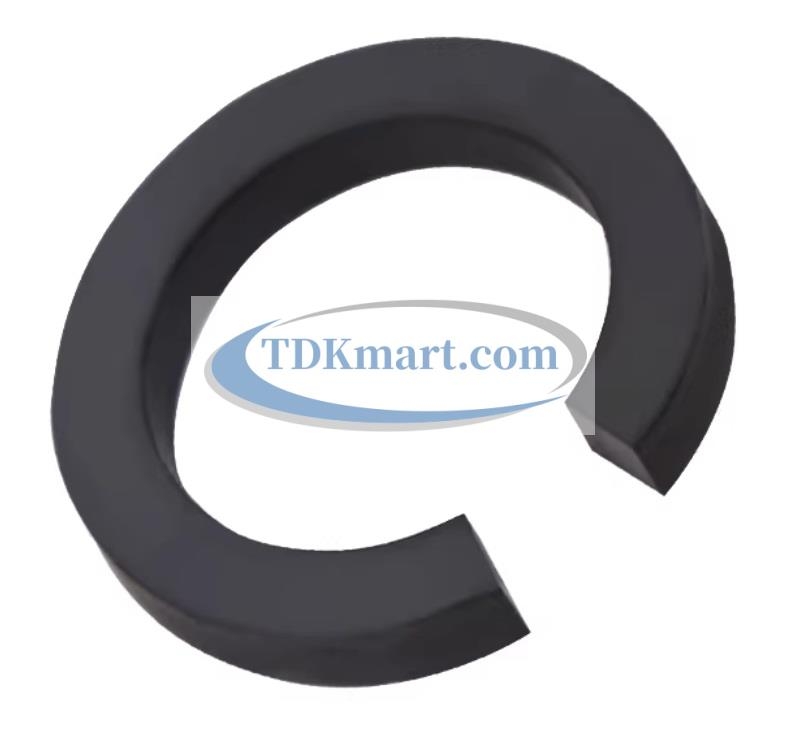

Vòng từ tính xi lanh khí nén SC63

Vòng từ tính xi lanh khí nén SC63 được nhận dạng bằng mã hàng VTXL-SC63, dùng để đối chiếu khi thay nam châm trong piston SC bore 63 mm. Với bộ xi lanh đã sửa nhiều lần hoặc không còn tem rõ, trọng tâm chọn hàng là dựng lại thông tin kích thước từ mẫu thật, thay vì gọi chung một vòng nam châm đường kính 63 mm.

Mẫu đã vỡ vẫn cần được giữ lại

Khi mở một SC63 và thấy vòng tách thành nhiều đoạn, đừng bỏ các mảnh trước khi ghi nhận. Hãy chụp vị trí ban đầu, đặt từng mảnh lên khay sạch và kiểm tra có phần nào thiếu. Hình dạng bề mặt gãy, dấu cạ và chỗ mẻ hỗ trợ phân biệt hư do va chạm với việc vòng bị lắp ép hoặc nằm lệch.

Không ghép mảnh rồi dán bằng keo để tiếp tục sử dụng như chi tiết nguyên vẹn. Mục đích giữ mẫu là nhận dạng, đo tham khảo và tìm nguyên nhân; keo cùng sai lệch tại đường gãy có thể thay đổi cách chi tiết nằm trong rãnh. Nếu thiếu mảnh, kích thước suy đoán phải được phân biệt rõ với số đo thực.

Lập bộ số đo theo hình học vòng

Trước hết đo đường kính ngoài ở phần còn đủ cung tròn, sau đó xác định lỗ trong và bề dày từ các vùng không sứt. Với vòng có bậc, rãnh phụ hoặc mặt vát, ghi thêm chiều sâu và vị trí những đặc điểm đó. Ba kích thước tổng quát hữu ích nhưng không diễn tả hết một tiết diện đặc biệt.

Đo cả vị trí chứa trên piston đã vệ sinh. Bề rộng rãnh, mặt chặn và kiểu giữ cho biết vòng phải nằm như thế nào, song không tự tạo thành dung sai lắp của nhà sản xuất. Không lấy rãnh lớn bao nhiêu rồi đặt vòng lớn đúng bằng bấy nhiêu khi chưa biết khe hở và trình tự lắp được thiết kế.

Tránh sai lệch vì lớp bám và mỏ đo

Cặn dầu hoặc mảnh gãy nhỏ bám mặt có thể làm số đo dày lên, còn lực kẹp quá mạnh dễ làm tổn thương vật liệu giòn. Lau sạch bằng cách phù hợp, dùng lực đo nhẹ và kiểm tra lại ở vài vị trí. Nếu dụng cụ không tiếp cận được rãnh sâu, cần phương án đo khác thay vì đọc nghiêng một con số khó tin.

Phân biệt cỡ piston với cỡ nam châm

SC63 mô tả bore danh nghĩa 63 mm của xi lanh. Vòng nằm trong cụm piston nên đường kính thực phụ thuộc kiểu kết cấu, không được suy ra trực tiếp từ tên. Ngay cả vòng bán cho SC63 cũng cần so với bộ đang dùng, nhất là khi piston đến từ nguồn khác hoặc đã thay chi tiết bên trong.

Tên sản phẩm hỗ trợ người mua đi đúng nhóm cỡ, còn quyết định lắp thay cần ảnh và số đo. Khi gửi yêu cầu, viết rõ vòng cho piston SC63 và kèm thông tin mẫu, tránh chỉ ghi nam châm phi 63. Cách diễn đạt này giảm nguy cơ nhà cung cấp hiểu thành một vòng có đường kính ngoài đúng 63 mm.

Tìm lý do vỡ trước khi lắp vòng mới

Quan sát đáy rãnh có dị vật, mép piston có ba via và chi tiết giữ có cong hay không. Nếu mặt gãy nằm gần vị trí bị ép, cần kiểm tra cách lắp của cụm. Nếu có dấu ma sát bất thường, xem vòng có nhô ra, piston có hỏng phần dẫn hướng hoặc bộ phận khác có tiếp xúc ngoài dự kiến không.

Không tăng lực siết để ép một vòng dày hơn vào chỗ cũ. Không mài bớt nam châm cho vừa rãnh khi chưa có chấp thuận kỹ thuật của nguồn sản phẩm. Những cách xử lý đó vừa làm mất căn cứ kích thước, vừa có thể thay đổi tính toàn vẹn của chi tiết và phân bố từ trường cần cho cảm biến.

Đối chiếu xong cơ khí vẫn cần thử nhận từ

Vòng mới nằm vừa chưa có nghĩa cảm biến chắc chắn nhận đúng. Hướng từ hóa và tổ hợp lắp thực tế cũng ảnh hưởng khả năng phát hiện. Nếu sản phẩm có yêu cầu về chiều lắp, phải giữ theo hướng dẫn; không tự đặt quy tắc mặt nào quay về đầu cấp khí chỉ từ màu hoặc bề mặt.

Lắp hoàn chỉnh rồi thử piston qua từng vùng cảm biến trong điều kiện kiểm soát. So sánh trạng thái ở hai đầu hành trình và khi rời khỏi vùng nhận. Nếu chỉ một phía có báo, kiểm tra riêng cảm biến, dây và vị trí gá phía đó trước khi lại tháo cả bộ piston.

Chuẩn bị hồ sơ mua dự phòng từ một mẫu đúng

Sau khi bộ SC63 hoạt động đạt yêu cầu, giữ ảnh vòng trước lắp, số đo đã lấy và nguồn xi lanh để tham khảo cho lần tiếp theo. Phân biệt mẫu đã được thử thành công với mẫu chỉ giống kích thước. Nếu xưởng có hai loại piston khác nhau, nên quản lý thành hai nhu cầu riêng dù cùng tên SC63.

Các dữ liệu như cấp vật liệu từ, giới hạn nhiệt, kích thước dung sai và đường đặc tính từ cần đến từ đúng nhà cung cấp. Không tự gắn một thông số của vòng khác vào sản phẩm đang mua. Đối với bộ đã quá mòn hoặc không nhận dạng được, cân nhắc thay cụm phù hợp thay vì chồng thêm nhiều sửa đổi không có cơ sở.

Chọn đúng cỡ và phần phối hợp

Có thể xem toàn bộ lựa chọn tại vòng từ tính xi lanh khí nén. Khi cần cho bộ piston khác, đối chiếu vòng từ tính xi lanh khí nén SC50 hoặc vòng từ tính xi lanh khí nén SC80. Các cỡ này phục vụ bộ xi lanh tương ứng, không dùng thay trực tiếp chỉ vì hình dáng tương tự.

Phần phối hợp nên kiểm tra thêm là cảm biến từ để thử cùng nguồn từ mới. Hãy chọn theo chi tiết thực đang dùng và yêu cầu của máy, không gom các linh kiện khác nhiệm vụ thành một lựa chọn chỉ dựa trên tên SC63.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Giữ mẫu gãy, ảnh mặt tựa và bộ số đo để trao đổi vòng phù hợp với piston SC63. Nếu thiếu kích thước nào, ghi rõ phần chưa đo được thay vì điền số ước lượng như dữ liệu chắc chắn.

Liên hệ Hotline/Zalo 0984 100 347 để hỏi giá, số lượng và điều kiện cung cấp tại thời điểm đặt hàng. Thông tin mẫu càng đầy đủ, việc trao đổi sản phẩm cần mua càng rõ ràng.
