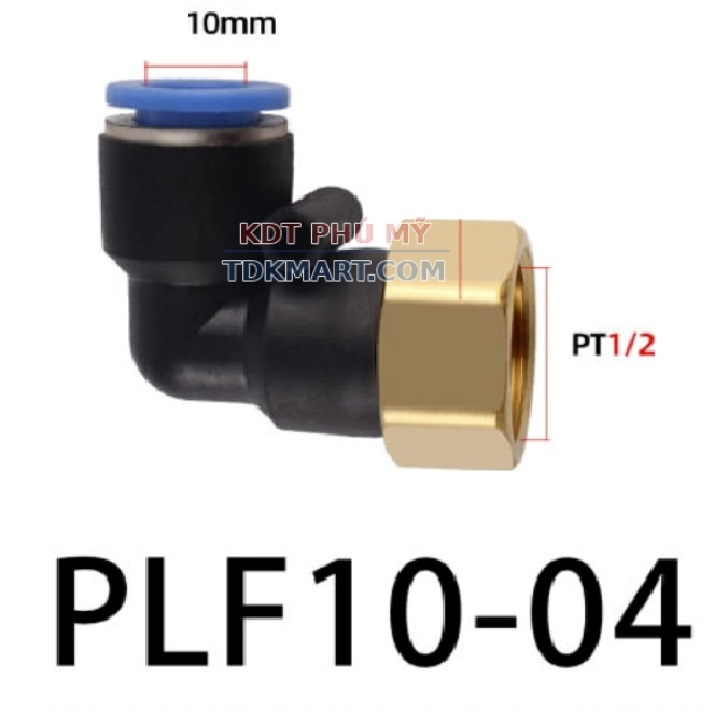

Co nối nhanh khí nén 1 đầu ghim ống 10 mm và 1 đầu ren trong 1/2

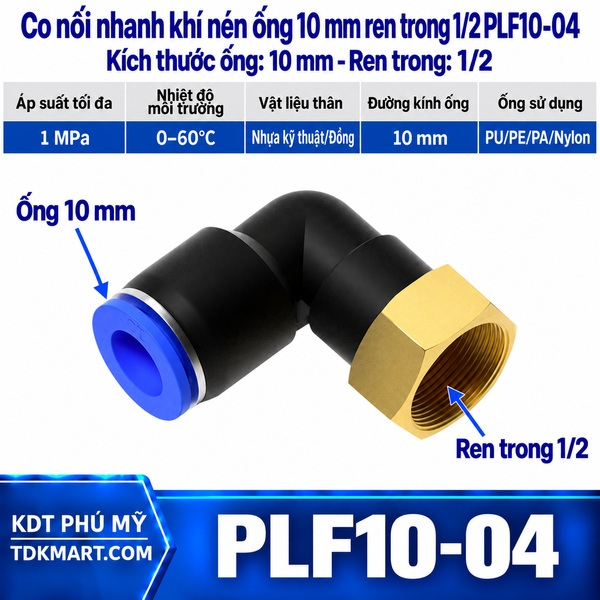

Cấu tạo và thông số kỹ thuật – PLF10-04

Cụm ghim gồm vòng nhả, cơ cấu giữ và vùng làm kín cho ống 10 mm. Phía còn lại là ổ ren trong 1/2, nhận đầu ren đực tương ứng. Kết cấu đồng kết hợp nhựa PP tạo thân co 90° dùng với ống khí phù hợp.

Lắp từ vị trí khó – PLF10-04

1. Cô lập nguồn, xả khí còn lưu và nhận diện đúng nhánh cần thao tác.
2. Đo ống 10 mm ở đoạn tròn; đọc cỡ 1/2 từ hồ sơ hoặc dấu nhận biết đáng tin cậy của đầu đực.
3. Làm sạch hai giao diện, thử ren bằng tay để phát hiện cấn hoặc lệch ngay từ vòng đầu.
4. dựng thử hai trạng thái đóng và mở; chưa bó cố định toàn tuyến khi hướng co còn cần điều chỉnh.
5. Cắt vuông ống, đẩy thẳng đến vị trí giữ, sau đó kéo nhẹ để xác nhận cơ cấu ghim đã bắt.
6. Cấp khí theo quy trình và thực hiện chuyển sang dạng thẳng nếu đủ chiều sâu.

Trình tự trên được thiết kế cho bộ điều áp cục bộ cạnh cửa máy. Nếu thao tác bảo trì không thể tiếp cận vòng nhả, phải quay lại bước bố trí chứ không để lỗi đó sang kỳ bảo dưỡng.

Vật liệu phù hợp – PLF10-04

Khi nào nên chọn PLF10-04?

Chọn khi cần đưa nhánh 10 mm vào đầu đực 1/2 mà tránh uốn gấp, ống thực tế là 10 mm, đầu thiết bị là ren đực phù hợp 1/2, đồng thời ống vòng qua vùng mở nắp.

Trường hợp nào nên loại khỏi danh sách?

Loại khi tuyến có thể đi thẳng hợp lý, môi trường chưa được xác nhận phù hợp loại đồng kết hợp nhựa PP, hoặc không thể khắc phục cửa quét vào thân co.

Cần kiểm tra gì ngay trước khi bàn giao?

Kiểm tra kín riêng hai giao diện, thực hiện chuyển sang dạng thẳng nếu đủ chiều sâu, rồi xác nhận vòng nhả vẫn tiếp cận được. Nếu yêu cầu chuyển sang thân kim loại, đánh giá lại tại nhóm co Inox 304 ghim ống dùng ren trong thay vì coi đó là bản thay vật liệu trực tiếp.

Đánh giá đường đi – PLF10-04

Các lựa chọn liền kề chỉ là điểm so sánh, không phải phương án thay trực tiếp. Nếu không cần đổi hướng, xem đầu nối nhanh thẳng dùng ổ ren trong; nếu thiết bị có cổng ren cái, chuyển sang co nối nhanh loại đồng kết hợp nhựa PP dùng ren ngoài.

Chọn size liền kề – PLF10-04

Trước khi tháo, đánh dấu nhánh và lưu lại hướng co. Sau khi xả áp, nhấn đều vòng nhả rồi kéo ống theo trục. Đoạn từng nằm trong cơ cấu giữ cần được xem xét riêng; nếu có vết hằn, méo hoặc xước, xử lý theo quy trình bảo trì trước khi dùng lại.

• Theo dõi dấu hiệu liên quan đến cửa quét vào thân co.
• Kiểm tra độ chắc của kẹp ống, không dùng đầu nối làm điểm treo.
• Vệ sinh đủ để nhìn rõ hai vùng làm kín trước phép thử.
• Không chọn PLF10-04 nếu ống hoặc ren chưa được xác nhận đúng.

Tình huống cải tạo – PLF10-04

Tại bộ điều áp cục bộ cạnh cửa máy, lựa chọn 10 mm – 1/2 giải quyết nhiệm vụ đưa nhánh 10 mm vào đầu đực 1/2 mà tránh uốn gấp. Rủi ro riêng cần loại bỏ là cửa quét vào thân co. Người lắp nên xác nhận kích thước, dựng hướng co và quyết định vị trí đỡ ống trước khi mở bao sản phẩm.

Công việc chính của PLF10-04 là đưa nhánh 10 mm vào đầu đực 1/2 mà tránh uốn gấp. Dạng góc 90 độ giúp đổi hướng sớm, nhưng nó không thay cho kẹp ống và không được dùng để kéo lệch hai tâm. Tình huống phải xử lý trước tiên là cửa quét vào thân co. Chỉ thay một biến trong mỗi lần đối chiếu để biết chính xác vì sao phương án mới phù hợp.

Chuẩn bị dụng cụ – PLF10-04

Đặt một đoạn ống thật vào vị trí dự kiến và quan sát đường rời khỏi đầu ghim. Cần chừa khoảng nhấn vòng tháo, khoảng đưa dụng cụ vào vùng lục giác và phần chuyển tiếp trước khi ống uốn. Với bộ điều áp cục bộ cạnh cửa máy, bố trí hợp lý là dựng thử hai trạng thái đóng và mở.

Sau khi định hướng, tuyến không được cọ vào vách, nắp, ray hoặc dây điện. Nếu cửa quét vào thân co, thay điểm kẹp hay hướng đi trước khi nghĩ đến tăng lực siết; lực siết không chữa được tải ngang.

Phép thử hai vùng – PLF10-04

Thử kín tách làm hai vùng. Trước hết quan sát giao diện ren 1/2; sau đó kiểm tra nơi ống 10 mm đi qua vòng ghim. Cách phân vùng ngăn việc siết nhầm đầu ren khi nguồn rò thực tế là mặt ống, hoặc cắt lại ống khi vấn đề nằm ở đầu đực của thiết bị.

Phép xác nhận riêng của cấu hình này là chuyển sang dạng thẳng nếu đủ chiều sâu. Nếu dấu hiệu chỉ xuất hiện khi cơ cấu chuyển động, ưu tiên xử lý cửa quét vào thân co. Chỉ hoàn tất khi mối nối kín trong điều kiện thử được phép và ống không truyền lực bất thường vào thân co.

Đối chiếu theo đúng biến cần thay: 10 mm với ren trong 3/8, 10 mm với ren trong 1/4 và 10 mm với ren trong 1/8. Trở về cụm co ghim ống dùng ren trong loại đồng kết hợp nhựa PP để rà đủ lựa chọn; mở các kiểu đầu nối nhanh khí nén nếu cần chọn lại hình dạng.
