Co nối nhanh khí nén- Ren trong

Co nối nhanh khí nén ren trong

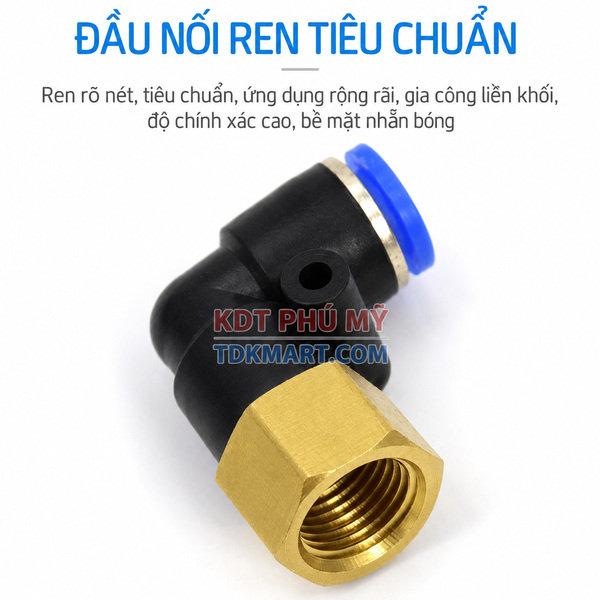

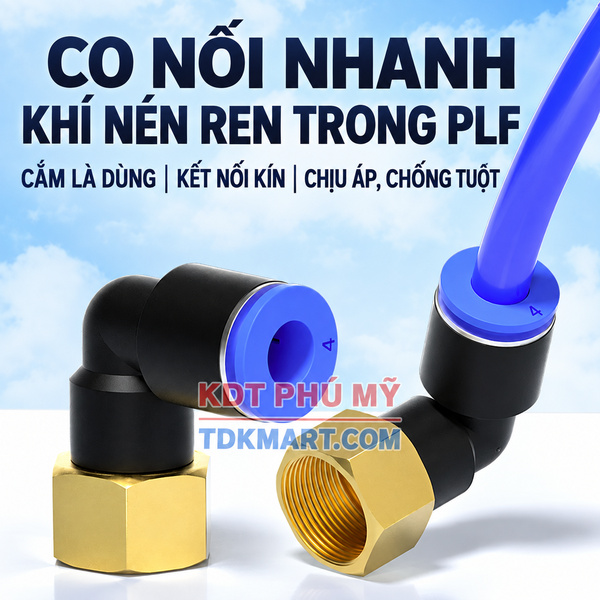

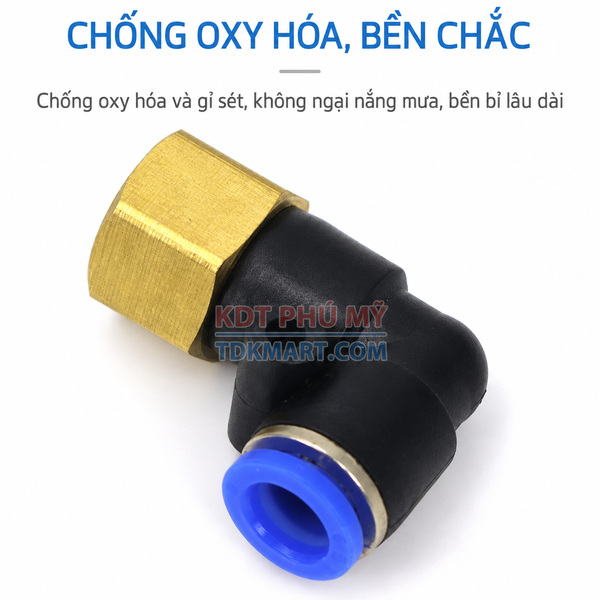

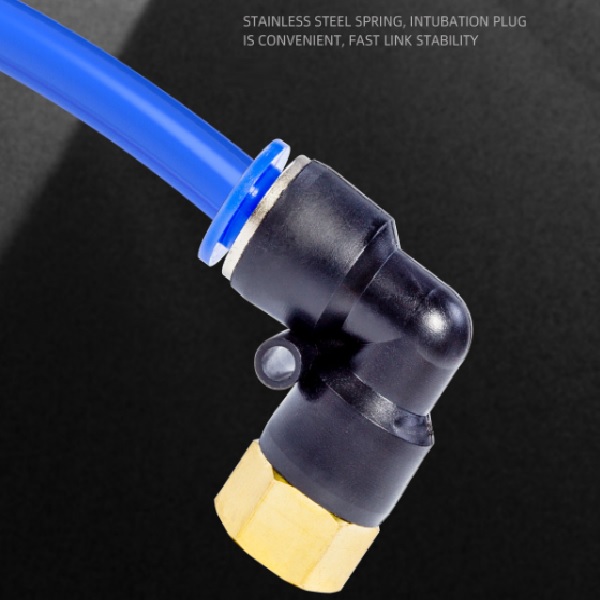

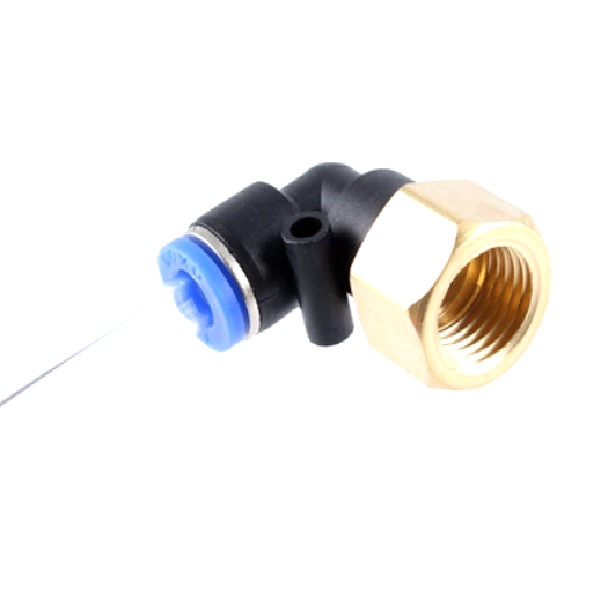

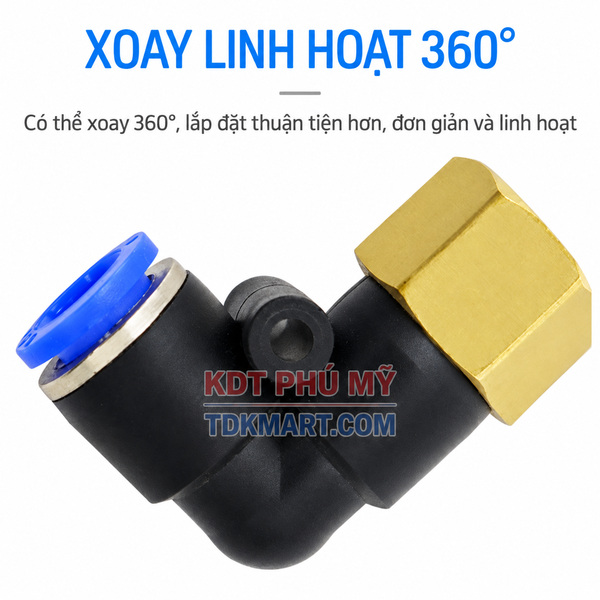

Co nối nhanh khí nén ren trong là nhóm phụ kiện dạng góc 90°, một phía ghim nhanh ống khí và phía còn lại là ổ ren trong để nhận đầu ren đực của thiết bị. Cách bố trí này phù hợp khi đường ống cần rời van, xi lanh, bộ lọc, bộ điều áp hoặc bộ chia theo phương vuông góc, đặc biệt ở khu vực có khoảng trống hạn chế. Giá trị thực tế của dạng co nằm ở việc đổi hướng ngay tại cổng mà không bắt ống phải uốn gấp.

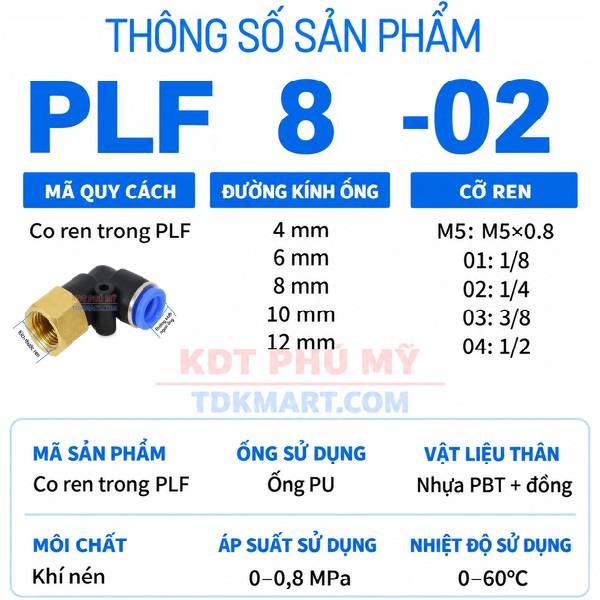

Thông số kỹ thuật và hình học

Khi chọn, cần tách hai thông tin: đường kính ngoài của ống và cỡ ren của đầu đực. Hai thông tin không suy ra từ nhau. Một tuyến ống lớn vẫn có thể đi vào cổng ren nhỏ trong một thiết kế cụ thể, nhưng khả năng đáp ứng lưu lượng phải được đánh giá trên toàn mạch thay vì dựa vào kích thước ống. Tương tự, cổng ren lớn không có nghĩa phải dùng ống lớn nếu nhiệm vụ của nhánh không yêu cầu.

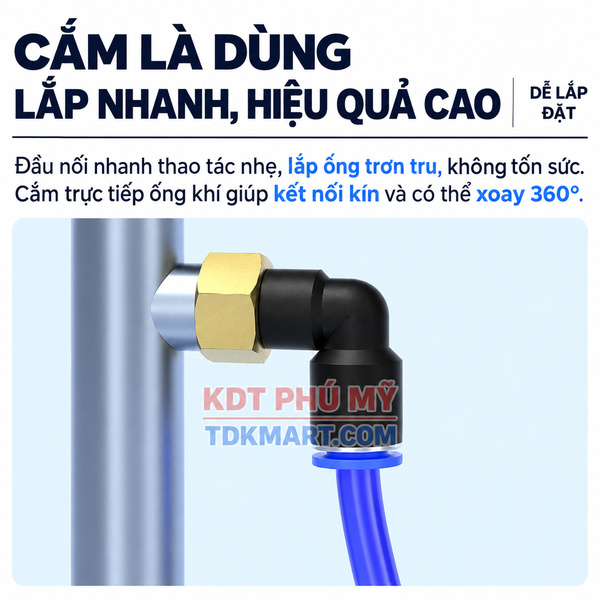

Cấu tạo và nguyên lý ghim–nhả

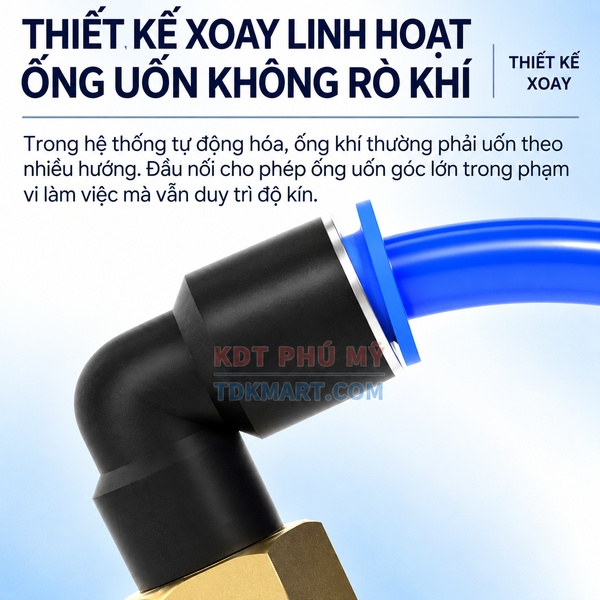

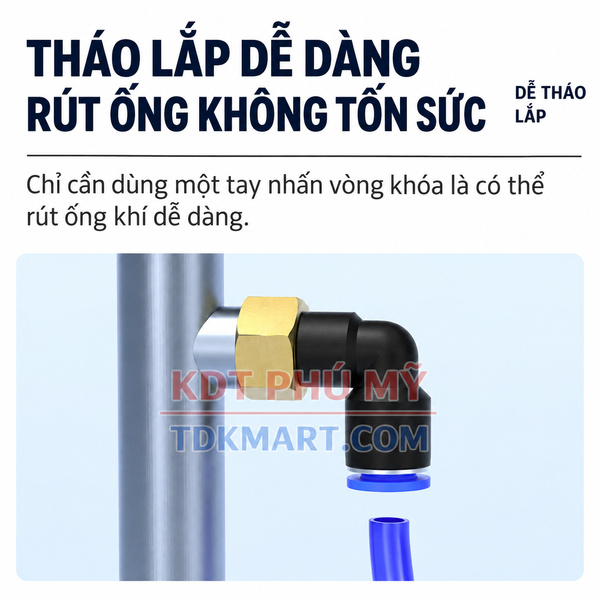

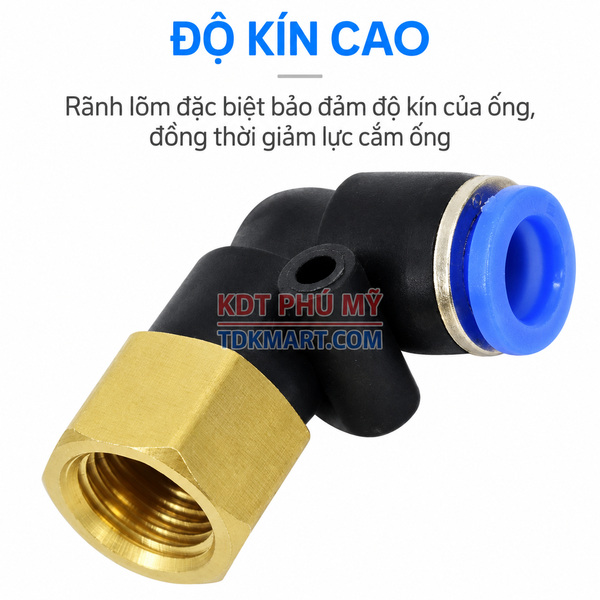

Phía ghim ống sử dụng vòng nhả, cơ cấu giữ và vùng làm kín. Khi đầu ống được cắt vuông và đẩy thẳng vào đúng chiều sâu, cơ cấu giữ bám lên bề mặt ngoài trong khi vùng làm kín tiếp xúc với ống. Khi cần tháo, hệ thống phải được cô lập và xả áp; nhấn đều vòng nhả rồi kéo ống theo trục. Nếu đoạn ống từng nằm trong đầu nối bị xước, méo hoặc hằn sâu, cần xử lý trước khi lắp lại.

Khi lắp ống, nên cắt đầu ống vuông và sạch, đẩy ống vào hết cữ rồi kéo nhẹ theo chiều ngược lại để kiểm tra khả năng giữ. Vì vậy, không nên lấy thông số của một hãng hoặc một dòng khác để thay cho thông tin kỹ thuật của sản phẩm đang dùng.

Chọn theo đường kính ống

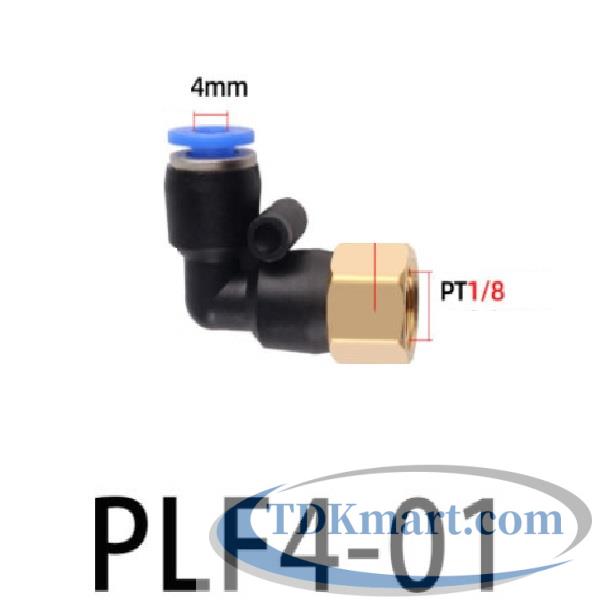

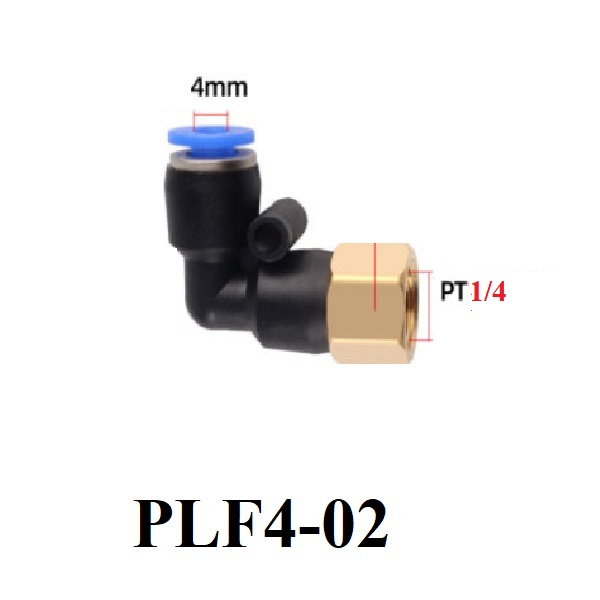

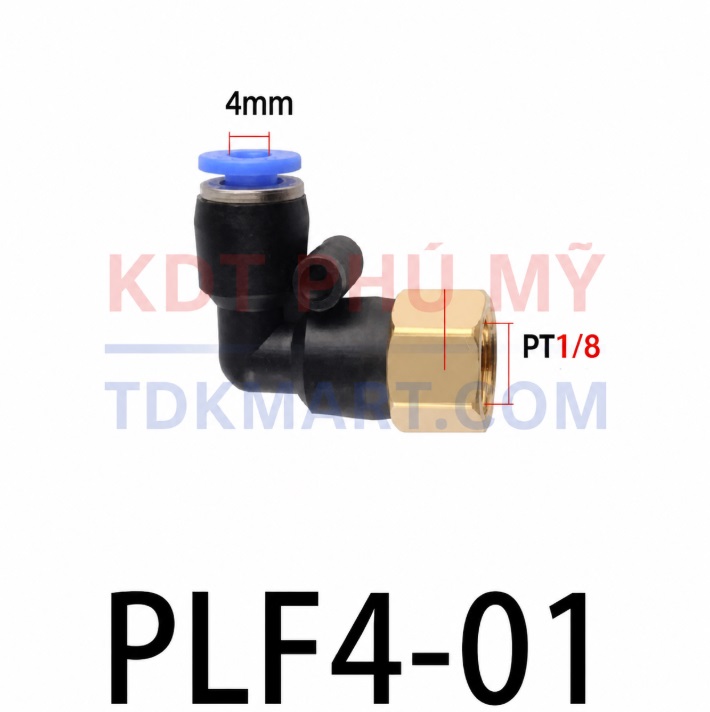

Ống 4 mm

Ống 4 mm thường xuất hiện ở nhánh tín hiệu, đồ gá nhỏ hoặc cụm điều khiển cần đi ống gọn. Ưu tiên mặt cắt thật vuông và tránh kéo căng vì đường ống nhỏ dễ truyền lực lệch vào đầu ghim. Các cỡ đang có: 4 mm – 1/4; 4 mm – 1/8; 4 mm – M5.

Ống 6 mm

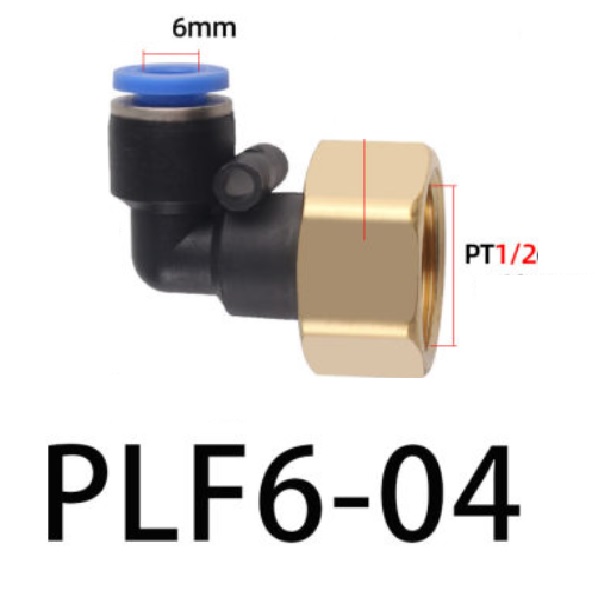

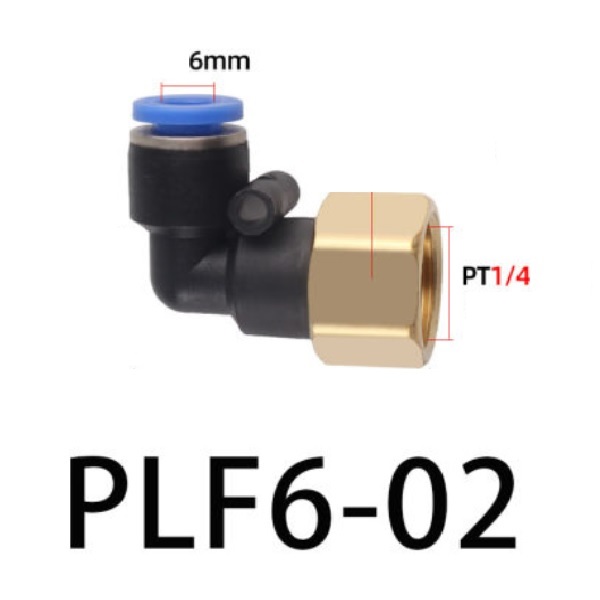

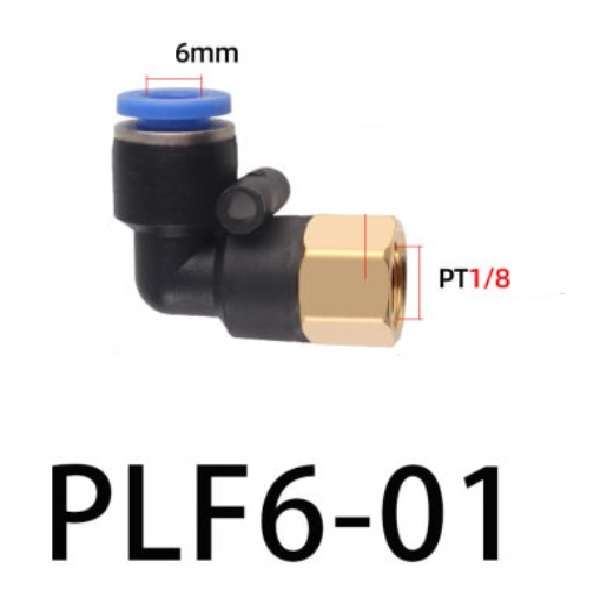

Ống 6 mm phù hợp nhiều nhánh điều khiển phổ thông. Khi lắp theo dãy van, cần chừa khoảng giữa các co, dây điện và vòng nhả để thao tác bảo trì không bị cản. Các cỡ đang có: 6 mm – 1/2; 6 mm – 3/8; 6 mm – 1/4; 6 mm – 1/8; 6 mm – M5.

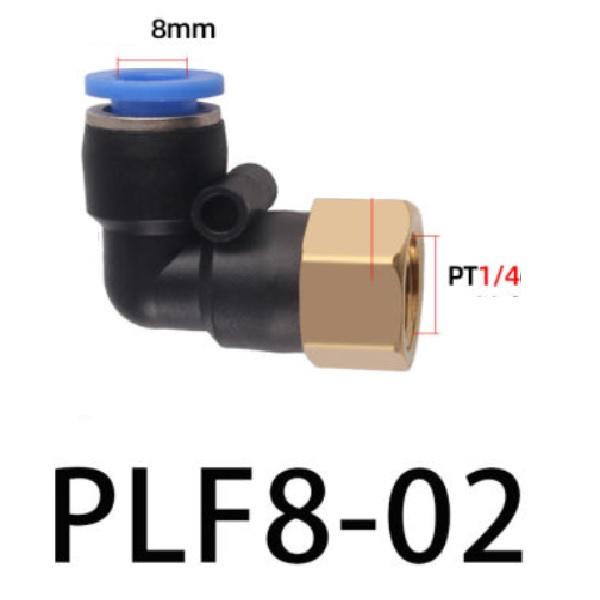

Ống 8 mm

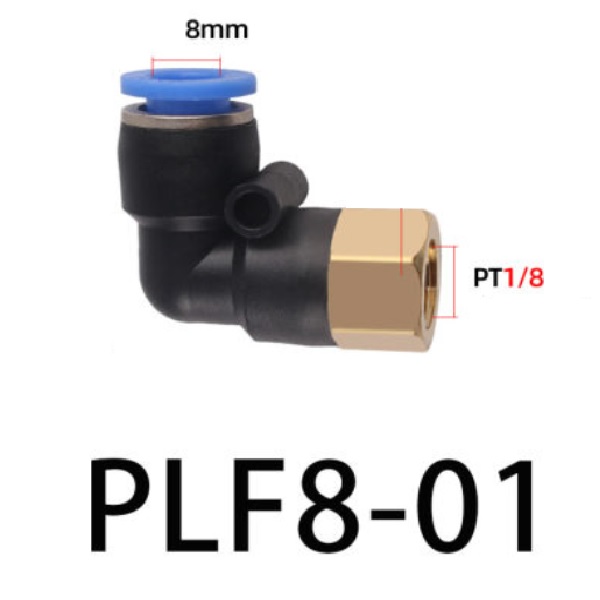

Ống 8 mm thường được dùng cho nhánh trung bình, thổi khí hoặc cấp cơ cấu nhỏ. Cần kiểm soát bán kính uốn sau đầu ghim và vị trí kẹp để rung không truyền trực tiếp vào thân co. Các cỡ đang có: 8 mm – 1/2; 8 mm – 3/8; 8 mm – 1/4; 8 mm – 1/8; 8 mm – M5.

Ống 10 mm

Ống 10 mm phù hợp khi tuyến cần tiết diện lớn hơn nhưng vẫn muốn bố trí gọn. Cần thử hướng co với nắp máy, ray trượt và vùng chuyển động trước khi bó cố định đường ống. Các cỡ đang có: 10 mm – 1/2; 10 mm – 3/8; 10 mm – 1/4; 10 mm – 1/8.

Ống 12 mm

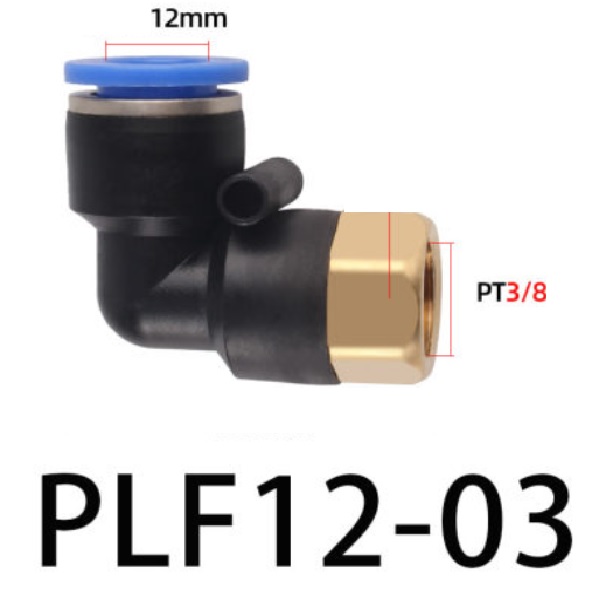

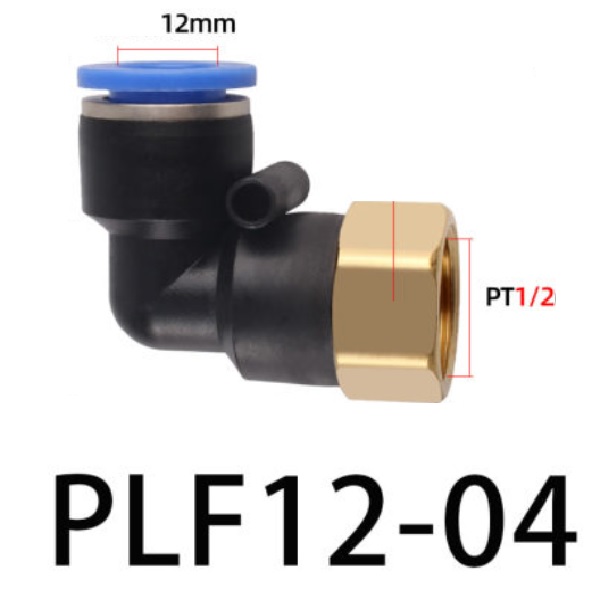

Ống 12 mm thường dùng ở tuyến lớn hơn hoặc nhánh cấp chính cục bộ. Trọng lượng và độ cứng của ống tăng, vì vậy kẹp đỡ độc lập có vai trò quan trọng để tránh mô-men lên ổ ren. Các cỡ đang có: 12 mm – 1/2; 12 mm – 3/8; 12 mm – 1/4; 12 mm – 1/8.

Ống 14 mm

Ống 14 mm mở rộng lựa chọn cho các tuyến lớn. Do thông tin kỹ thuật chi tiết cần được xác nhận theo đúng sản phẩm, ưu tiên kiểm tra mẫu, vật liệu, chuẩn ren và giới hạn vận hành trước khi đồng bộ. Các cỡ đang có: 14 mm – 1/2; 14 mm – 3/8; 14 mm – 1/4.

Ống 16 mm

Ống 16 mm là cỡ lớn trong nhóm đang có. Bố trí phải chú ý không gian cho thân co, bán kính uốn và lực của bó ống; không dùng đầu nối làm điểm treo tuyến. Các cỡ đang có: 16 mm – 1/2; 16 mm – 3/8; 16 mm – 1/4.

Chọn theo cỡ ren trong

Ren trong M5

M5 thường gặp ở các cổng nhỏ. Cần xác nhận đúng bước ren và thử bằng tay ở những vòng đầu, tránh dùng lực lớn trên chi tiết nhỏ. Lựa chọn đang có: ống 8 mm; ống 6 mm; ống 4 mm.

Ren trong 1/8

Ren 1/8 phù hợp nhiều cổng điều khiển và nhánh phụ. Không nên dùng kích thước ống để đoán ren vì hai phía phục vụ hai giao diện khác nhau. Lựa chọn đang có: ống 12 mm; ống 10 mm; ống 8 mm; ống 6 mm; ống 4 mm.

Ren trong 1/4

Ren 1/4 xuất hiện phổ biến trên van và phụ kiện khí nén. Khi nhiều co lắp sát nhau, cần kiểm tra khoảng hở để thân co không va nhau. Lựa chọn đang có: ống 16 mm; ống 14 mm; ống 12 mm; ống 10 mm; ống 8 mm; ống 6 mm; ống 4 mm.

Ren trong 3/8

Ren 3/8 thường đi cùng các nhánh trung bình. Cần nhận diện đúng với các cỡ gần nhau và kiểm tra tải ngang từ đường ống. Lựa chọn đang có: ống 16 mm; ống 14 mm; ống 12 mm; ống 10 mm; ống 8 mm; ống 6 mm.

Ren trong 1/2

Ren 1/2 tạo giao diện lớn hơn; khi đi với ống nhỏ hơn, càng cần kẹp ống độc lập và xác nhận nhiệm vụ của nhánh thay vì suy theo tỷ lệ kích thước. Lựa chọn đang có: ống 16 mm; ống 14 mm; ống 12 mm; ống 10 mm; ống 8 mm; ống 6 mm.

Trình tự lựa chọn tại máy

• Xác định thiết bị sẽ nhận co và kiểm tra phần đối diện có phải đầu ren đực hay không.
• Đo đường kính ngoài ống ở đoạn tròn, sạch, không bị ép méo.
• Xác nhận cỡ và kiểu ren từ hồ sơ kỹ thuật, ký hiệu trên thiết bị hoặc phương pháp đo phù hợp.
• Dựng hướng co 90° bằng một đoạn ống thật; kiểm tra vách, nắp, ray, dây điện và cơ cấu chuyển động.
• Chừa khoảng cho dụng cụ và thao tác nhấn vòng nhả; không để đầu nối trở thành điểm chịu tải của bó ống.
• Sau khi lắp, kiểm tra riêng vùng ren và vùng ghim để khoanh vùng nguyên nhân nếu có rò.

Cách kiểm tra rò và lỗi chọn sai

Rò tại phần ren và rò tại phần ghim cần được xử lý theo hai hướng khác nhau. Với vùng ren, kiểm tra đúng cỡ, kiểu ren, tình trạng bề mặt, độ thẳng trục và cách làm kín. Với vùng ghim, kiểm tra đầu ống đã cắt vuông, không xước, không ôvan và đã vào đủ sâu. Việc siết thêm phần ren không khắc phục được đầu ống xấu; cắt lại ống cũng không giải quyết được ren sai cỡ.

Một lỗi thường gặp là chọn theo thói quen vì hai cỡ nhìn gần giống nhau. Lỗi khác là cố xoay thân co bằng lực của ống sau khi đã lắp, làm đường ống luôn kéo lệch. Cũng cần tránh để cửa máy, nắp che hoặc ray trượt chỉ chạm vào ống khi máy chạy; phép thử tĩnh có thể không phát hiện tình huống này.

Phối hợp với các nhóm chức năng gần

Nếu thiết bị có cổng ren cái, xem co nối nhanh khí nén ren ngoài. Nếu đường ống không cần rẽ 90°, xem đầu nối nhanh thẳng ren trong. Khi cần chọn lại hình dạng kết nối, tham khảo đầu nối nhanh khí nén; khi cần kiểm tra ống PU, PE hoặc nylon, xem ống khí nén. Với yêu cầu vật liệu kim loại chống gỉ, cần đánh giá riêng nhóm Inox 304 thay vì mặc định coi đó là bản thay vật liệu trực tiếp.

Bảo trì để giữ độ kín ổn định

Trước khi tháo, đánh dấu nhánh và hướng co để hoàn nguyên đúng vị trí. Xả áp hoàn toàn, nhấn vòng nhả đều rồi kéo ống theo trục. Quan sát đoạn ống từng nằm trong cơ cấu giữ; nếu có xước hoặc biến dạng, cắt bỏ phần hư theo quy trình phù hợp. Sau khi lắp lại, kiểm tra kín khi máy đứng yên và trong điều kiện vận hành được phép, nhất là ở các vị trí có rung.

Không nên biến việc siết lại định kỳ thành cách xử lý mặc định. Nếu một điểm rò tái diễn, cần tìm nguyên nhân gốc như sai cỡ, sai kiểu ren, tải ngang, rung, mặt ống hỏng hoặc chi tiết đối diện bị lỗi. Ghi nhận vị trí và nguyên nhân sau mỗi lần xử lý giúp bảo trì sau đó nhanh hơn.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Việc tách sản phẩm theo từng cặp đường kính ống và cỡ ren giúp người mua kiểm tra trực tiếp với thiết bị, giảm nhầm lẫn khi chuẩn bị nhiều vật tư cho cùng một máy. TDKMART.COM có các cỡ từ 4 đến 16 mm cùng nhiều lựa chọn ren trong, đồng thời có các kiểu ren ngoài, nối thẳng và ống khí để phối hợp theo nhu cầu thực tế.

Khi chuẩn bị số lượng lớn, nên chốt từ ảnh cổng thiết bị, đường kính ngoài ống, cỡ ren và hướng đi mong muốn. Một lần kiểm tra mẫu tại máy trước khi đồng bộ thường hiệu quả hơn việc sửa lại cả tuyến sau khi đã lắp.
