Co nối nhanh khí nén 1 đầu ghim ống 6 mm và 1 đầu ren trong 1/8

Cấu tạo và thông số kỹ thuật – PLF6-01

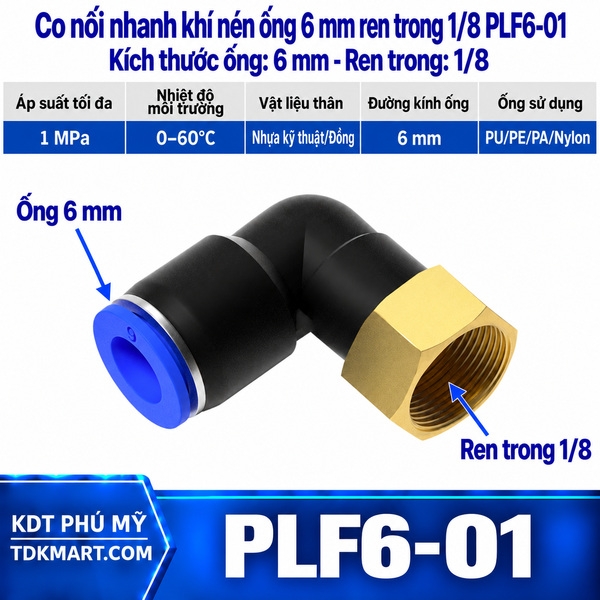

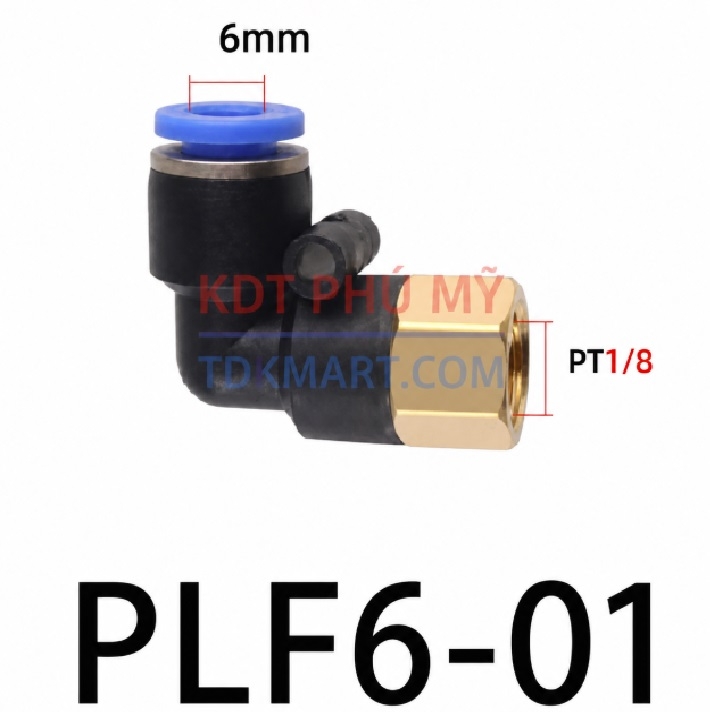

Cụm ghim gồm vòng nhả, cơ cấu giữ và vùng làm kín cho ống 6 mm. Phía còn lại là ổ ren trong 1/8, nhận đầu ren đực tương ứng. Kết cấu đồng kết hợp nhựa PP tạo thân co 90° dùng với ống khí phù hợp.

Lỗi chọn sai – PLF6-01

Các lựa chọn liền kề chỉ là điểm so sánh, không phải phương án thay trực tiếp. Nếu không cần đổi hướng, xem đầu nối nhanh thẳng dùng ổ ren trong; nếu thiết bị có cổng ren cái, chuyển sang co nối nhanh loại đồng kết hợp nhựa PP dùng ren ngoài.

Kiểm tra kích thước – PLF6-01

Đặt một đoạn ống thật vào vị trí dự kiến và quan sát đường rời khỏi đầu ghim. Cần chừa khoảng nhấn vòng tháo, khoảng đưa dụng cụ vào vùng lục giác và phần chuyển tiếp trước khi ống uốn. Với cổng pilot nằm sau cuộn coil, bố trí hợp lý là thử đường vào của ngón tay trước khi siết.

Sau khi định hướng, tuyến không được cọ vào vách, nắp, ray hoặc dây điện. Nếu khó nhấn vòng nhả khi bảo trì, thay điểm kẹp hay hướng đi trước khi nghĩ đến tăng lực siết; lực siết không chữa được tải ngang.

Kiểm tra sau chuyển động – PLF6-01

Trước khi tháo, đánh dấu nhánh và lưu lại hướng co. Sau khi xả áp, nhấn đều vòng nhả rồi kéo ống theo trục. Đoạn từng nằm trong cơ cấu giữ cần được xem xét riêng; nếu có vết hằn, méo hoặc xước, xử lý theo quy trình bảo trì trước khi dùng lại.

• Theo dõi dấu hiệu liên quan đến khó nhấn vòng nhả khi bảo trì.
• Kiểm tra độ chắc của kẹp ống, không dùng đầu nối làm điểm treo.
• Vệ sinh đủ để nhìn rõ hai vùng làm kín trước phép thử.
• Không chọn PLF6-01 nếu ống hoặc ren chưa được xác nhận đúng.

Ứng xử trong tủ máy – PLF6-01

1. Cô lập nguồn, xả khí còn lưu và nhận diện đúng nhánh cần thao tác.
2. Đo ống 6 mm ở đoạn tròn; đọc cỡ 1/8 từ hồ sơ hoặc dấu nhận biết đáng tin cậy của đầu đực.
3. Làm sạch hai giao diện, thử ren bằng tay để phát hiện cấn hoặc lệch ngay từ vòng đầu.
4. thử đường vào của ngón tay trước khi siết; chưa bó cố định toàn tuyến khi hướng co còn cần điều chỉnh.
5. Cắt vuông ống, đẩy thẳng đến vị trí giữ, sau đó kéo nhẹ để xác nhận cơ cấu ghim đã bắt.
6. Cấp khí theo quy trình và thực hiện xác nhận môi trường quanh coil phù hợp loại đồng kết hợp nhựa PP.

Trình tự trên được thiết kế cho cổng pilot nằm sau cuộn coil. Nếu thao tác bảo trì không thể tiếp cận vòng nhả, phải quay lại bước bố trí chứ không để lỗi đó sang kỳ bảo dưỡng.

Bảng đối chiếu – PLF6-01

Thử kín tách làm hai vùng. Trước hết quan sát giao diện ren 1/8; sau đó kiểm tra nơi ống 6 mm đi qua vòng ghim. Cách phân vùng ngăn việc siết nhầm đầu ren khi nguồn rò thực tế là mặt ống, hoặc cắt lại ống khi vấn đề nằm ở đầu đực của thiết bị.

Phép xác nhận riêng của cấu hình này là xác nhận môi trường quanh coil phù hợp loại đồng kết hợp nhựa PP. Nếu dấu hiệu chỉ xuất hiện khi cơ cấu chuyển động, ưu tiên xử lý khó nhấn vòng nhả khi bảo trì. Chỉ hoàn tất khi mối nối kín trong điều kiện thử được phép và ống không truyền lực bất thường vào thân co.

Hướng xử lý khác – PLF6-01

Khi nào nên chọn PLF6-01?

Chọn khi cần cấp tín hiệu khí cho phần điều khiển, ống thực tế là 6 mm, đầu thiết bị là ren đực phù hợp 1/8, đồng thời không gian thao tác bị giới hạn bởi dây van.

Trường hợp nào nên loại khỏi danh sách?

Loại khi tuyến có thể đi thẳng hợp lý, môi trường chưa được xác nhận phù hợp loại đồng kết hợp nhựa PP, hoặc không thể khắc phục khó nhấn vòng nhả khi bảo trì.

Cần kiểm tra gì ngay trước khi bàn giao?

Kiểm tra kín riêng hai giao diện, thực hiện xác nhận môi trường quanh coil phù hợp loại đồng kết hợp nhựa PP, rồi xác nhận vòng nhả vẫn tiếp cận được. Nếu yêu cầu chuyển sang thân kim loại, đánh giá lại tại nhóm co Inox 304 ghim ống dùng ren trong thay vì coi đó là bản thay vật liệu trực tiếp.

Hồ sơ điểm lắp – PLF6-01

Cấu hình PLF6-01 được xem xét cho cổng pilot nằm sau cuộn coil. Ở đây, không gian thao tác bị giới hạn bởi dây van; vì vậy mục tiêu không chỉ là nối được hai chi tiết mà còn phải giữ được đường ống ở trạng thái tự nhiên. Đầu ghim nhận ống có đường kính ngoài 6 mm, còn đầu ren trong 1/8 nhận phần ren đực tương ứng trên thiết bị.

Công việc chính của PLF6-01 là cấp tín hiệu khí cho phần điều khiển. Dạng góc 90 độ giúp đổi hướng sớm, nhưng nó không thay cho kẹp ống và không được dùng để kéo lệch hai tâm. Tình huống phải xử lý trước tiên là khó nhấn vòng nhả khi bảo trì. Một cấu hình đúng tên vẫn có thể sai cho hiện trường nếu thiếu khoảng thao tác tháo ống.

Đối chiếu theo đúng biến cần thay: 6 mm với ren trong 1/2, 6 mm với ren trong 3/8 và 6 mm với ren trong 1/4. Trở về cụm co ghim ống dùng ren trong loại đồng kết hợp nhựa PP để rà đủ lựa chọn; mở các kiểu đầu nối nhanh khí nén nếu cần chọn lại hình dạng.
