Co nối nhanh khí nén 1 đầu ghim ống 8 mm và 1 đầu ren trong 1/8

Cấu tạo và thông số kỹ thuật – PLF8-01

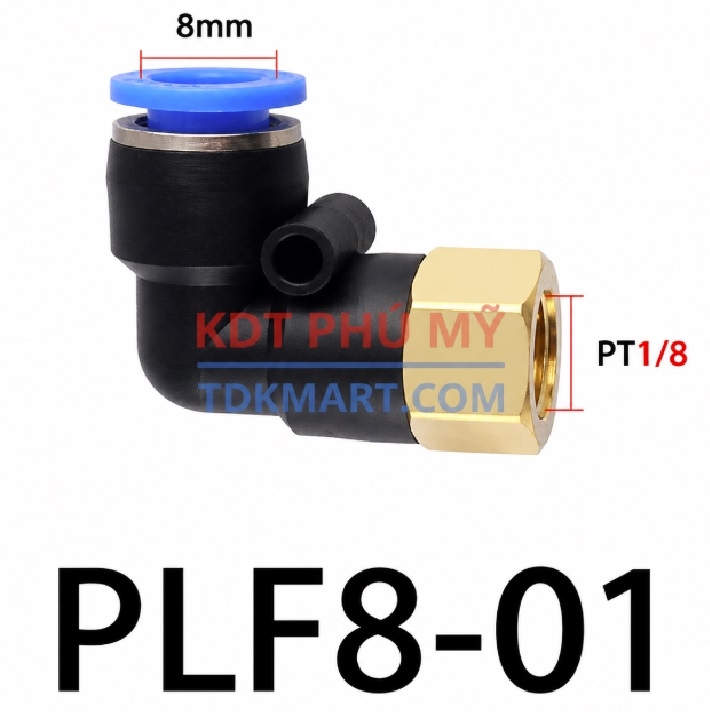

Cụm ghim gồm vòng nhả, cơ cấu giữ và vùng làm kín cho ống 8 mm. Phía còn lại là ổ ren trong 1/8, nhận đầu ren đực tương ứng. Kết cấu đồng kết hợp nhựa PP tạo thân co 90° dùng với ống khí phù hợp.

Nhận diện giao diện – PLF8-01

Đặt một đoạn ống thật vào vị trí dự kiến và quan sát đường rời khỏi đầu ghim. Cần chừa khoảng nhấn vòng tháo, khoảng đưa dụng cụ vào vùng lục giác và phần chuyển tiếp trước khi ống uốn. Với nhánh điều khiển bên cạnh cảm biến, bố trí hợp lý là chừa đoạn thẳng sau miệng nối.

Sau khi định hướng, tuyến không được cọ vào vách, nắp, ray hoặc dây điện. Nếu uốn ngay sát vòng ghim, thay điểm kẹp hay hướng đi trước khi nghĩ đến tăng lực siết; lực siết không chữa được tải ngang.

Đối chiếu sản phẩm – PLF8-01

Thử kín tách làm hai vùng. Trước hết quan sát giao diện ren 1/8; sau đó kiểm tra nơi ống 8 mm đi qua vòng ghim. Cách phân vùng ngăn việc siết nhầm đầu ren khi nguồn rò thực tế là mặt ống, hoặc cắt lại ống khi vấn đề nằm ở đầu đực của thiết bị.

Phép xác nhận riêng của cấu hình này là loại bỏ nếu khoảng luồn không đủ bán kính uốn. Nếu dấu hiệu chỉ xuất hiện khi cơ cấu chuyển động, ưu tiên xử lý uốn ngay sát vòng ghim. Chỉ hoàn tất khi mối nối kín trong điều kiện thử được phép và ống không truyền lực bất thường vào thân co.

Chu kỳ bảo dưỡng – PLF8-01

Trước khi tháo, đánh dấu nhánh và lưu lại hướng co. Sau khi xả áp, nhấn đều vòng nhả rồi kéo ống theo trục. Đoạn từng nằm trong cơ cấu giữ cần được xem xét riêng; nếu có vết hằn, méo hoặc xước, xử lý theo quy trình bảo trì trước khi dùng lại.

• Theo dõi dấu hiệu liên quan đến uốn ngay sát vòng ghim.
• Kiểm tra độ chắc của kẹp ống, không dùng đầu nối làm điểm treo.
• Vệ sinh đủ để nhìn rõ hai vùng làm kín trước phép thử.
• Không chọn PLF8-01 nếu ống hoặc ren chưa được xác nhận đúng.

Ba câu hỏi chốt – PLF8-01

Khi nào nên chọn PLF8-01?

Chọn khi cần cấp pilot bằng ống 8 mm vào cổng nhỏ, ống thực tế là 8 mm, đầu thiết bị là ren đực phù hợp 1/8, đồng thời ống phải luồn giữa hai thanh ray.

Trường hợp nào nên loại khỏi danh sách?

Loại khi tuyến có thể đi thẳng hợp lý, môi trường chưa được xác nhận phù hợp loại đồng kết hợp nhựa PP, hoặc không thể khắc phục uốn ngay sát vòng ghim.

Cần kiểm tra gì ngay trước khi bàn giao?

Kiểm tra kín riêng hai giao diện, thực hiện loại bỏ nếu khoảng luồn không đủ bán kính uốn, rồi xác nhận vòng nhả vẫn tiếp cận được. Nếu yêu cầu chuyển sang thân kim loại, đánh giá lại tại nhóm co Inox 304 ghim ống dùng ren trong thay vì coi đó là bản thay vật liệu trực tiếp.

Yêu cầu tại cơ cấu – PLF8-01

Co nối nhanh khí nén 1 đầu ghim ống 8 mm và 1 đầu ren trong 1/8 phù hợp khi ống phải luồn giữa hai thanh ray. Cặp kích thước này không thể suy ra từ nhau: số 8 mm thuộc về ống, còn 1/8 thuộc về đầu ren đực sẽ vặn vào thân co. Quyết định đúng phải bắt đầu từ nhánh điều khiển bên cạnh cảm biến và kết thúc bằng phép loại bỏ nếu khoảng luồn không đủ bán kính uốn.

Công việc chính của PLF8-01 là cấp pilot bằng ống 8 mm vào cổng nhỏ. Dạng góc 90 độ giúp đổi hướng sớm, nhưng nó không thay cho kẹp ống và không được dùng để kéo lệch hai tâm. Tình huống phải xử lý trước tiên là uốn ngay sát vòng ghim. Điểm lắp tốt cho phép kiểm tra lại mà không tháo các cụm không liên quan.

Giữ đầu ống nguyên vẹn – PLF8-01

Các lựa chọn liền kề chỉ là điểm so sánh, không phải phương án thay trực tiếp. Nếu không cần đổi hướng, xem đầu nối nhanh thẳng dùng ổ ren trong; nếu thiết bị có cổng ren cái, chuyển sang co nối nhanh loại đồng kết hợp nhựa PP dùng ren ngoài.

Giảm tác động lên ren – PLF8-01

1. Cô lập nguồn, xả khí còn lưu và nhận diện đúng nhánh cần thao tác.
2. Đo ống 8 mm ở đoạn tròn; đọc cỡ 1/8 từ hồ sơ hoặc dấu nhận biết đáng tin cậy của đầu đực.
3. Làm sạch hai giao diện, thử ren bằng tay để phát hiện cấn hoặc lệch ngay từ vòng đầu.
4. chừa đoạn thẳng sau miệng nối; chưa bó cố định toàn tuyến khi hướng co còn cần điều chỉnh.
5. Cắt vuông ống, đẩy thẳng đến vị trí giữ, sau đó kéo nhẹ để xác nhận cơ cấu ghim đã bắt.
6. Cấp khí theo quy trình và thực hiện loại bỏ nếu khoảng luồn không đủ bán kính uốn.

Trình tự trên được thiết kế cho nhánh điều khiển bên cạnh cảm biến. Nếu thao tác bảo trì không thể tiếp cận vòng nhả, phải quay lại bước bố trí chứ không để lỗi đó sang kỳ bảo dưỡng.

Đối chiếu theo đúng biến cần thay: 8 mm với ren trong 1/2, 8 mm với ren trong 3/8 và 8 mm với ren trong 1/4. Trở về cụm co ghim ống dùng ren trong loại đồng kết hợp nhựa PP để rà đủ lựa chọn; mở các kiểu đầu nối nhanh khí nén nếu cần chọn lại hình dạng.
