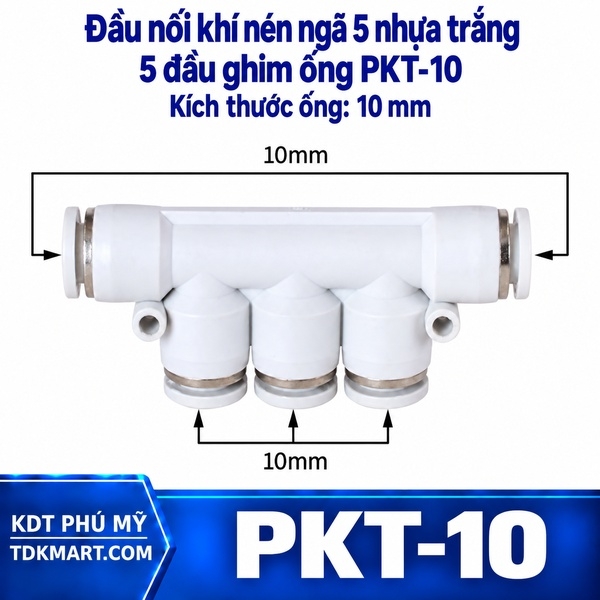

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 10 mm

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 10 mm nối năm đường ống cùng đường kính ngoài 10 mm tại một điểm. Sản phẩm hữu ích khi cần đưa một tuyến cấp đến nhiều khu vực mà vẫn nhìn và tháo riêng được từng ống. Cỡ 10 mm phải được kiểm tra trên ống thực tế, còn mã PKT-10 giúp bộ phận mua hàng phân biệt với các ngã năm cỡ 8 mm hoặc 12 mm.

Vạch đường cấp và các đường ra trước khi chọn đầu chia

Một ngã năm tạo năm vị trí ghim thông nhau, nhưng bản thân nó không quy định cổng nào là nguồn hay cổng nào đến tải. Trên sơ đồ máy, hãy đánh dấu đường cấp, các nhánh đang sử dụng và đường dự định mở rộng. Nếu chỉ dùng ba nhánh, đầu chữ T hoặc ngã bốn có thể giúp giảm số đầu ống phải bịt hay quản lý. Nếu bốn cơ cấu hoạt động đồng thời, việc có đủ cổng không đồng nghĩa nguồn và tuyến 10 mm đáp ứng lưu lượng: còn phải xét mức tiêu thụ, độ dài từng nhánh, van và các điểm thắt khác.

Trong cụm van đặt dọc một khung máy, ngã năm 10 mm có thể làm điểm phân phối ở giữa để các ống đi tới những vị trí khác nhau. Đặt thân nối sao cho người bảo trì vẫn nhìn được cả năm vòng nhấn. Bó tất cả ống chặt ngay sát phụ kiện sẽ khó nhấn vòng nhả và khiến lực uốn từ nhiều hướng cùng tác động lên thân. Nên cố định đường ống ở vị trí xa hơn đầu ghim và chừa đoạn thẳng ngắn để ống đi vào theo trục.

Phân biệt cỡ 10 mm với cỡ liền kề

Đường kính ngoài 10 mm của ống là số quyết định khả năng ghim và làm kín, không phải độ dày thành ống hay đường kính lòng ống. Dùng thước cặp kiểm tra một đoạn chưa bị biến dạng; đường ống sử dụng lâu có thể bị kẹp bẹt gần giá đỡ. Nếu sơ đồ có tuyến 12 mm đưa đến các nhánh 10 mm, không thay cả điểm chia bằng ngã năm 10 mm khi chưa đánh giá đoạn chuyển cỡ. Có thể giữ tuyến lớn và chuyển sang 10 mm ở vị trí thích hợp cho từng nhánh.

Ống PU, PE, PA/Nylon là những loại tham khảo, phụ thuộc từng loại ống và điều kiện sử dụng. Cùng ghi 10 mm nhưng độ cứng, độ đàn hồi và chất lượng bề mặt có thể khác nhau. Đặc biệt khi thay ống của một nhánh, hãy kiểm tra ống mới có thể đi hết chiều sâu ghim và không kéo ngược thân nối. Nếu đầu ống cũ có vòng hằn do lần lắp trước, cắt bỏ đoạn đó rồi mới thử lại.

Thao tác theo thứ tự để kiểm tra từng cổng

Trước khi tháo hệ thống cũ, chụp ảnh và đánh số năm đường ống. Ngắt nguồn, xả áp hoàn toàn; nếu đường đang hút chân không, đưa hệ thống về trạng thái an toàn theo quy trình máy. Cắt từng ống vuông góc, không để mép bavia hoặc vết rách chạy dọc đoạn ghim. Đưa ống vào hết hành trình rồi kéo nhẹ kiểm tra. Sau khi lắp xong một cổng mới chuyển sang cổng tiếp theo, nhờ đó biết chính xác đường nào lắp chưa chắc.

Khi cấp lại khí, nước hoặc tạo chân không, kiểm tra cả năm đầu. Khí nén có thể gây sụt áp ở những cơ cấu xa điểm rò; nước có thể chỉ rịn sau thời gian vận hành; chân không có thể hút khí vào mà không thấy hiện tượng xì như đường áp dương. Dải điều kiện được cung cấp cho dòng đầu nối này là áp suất làm việc 0–0,9 MPa, tối đa 1 MPa, nhiệt độ môi trường và lưu chất 0–60°C. Nên xác nhận ống, thiết bị và các phụ kiện chung tuyến cũng đáp ứng môi chất và điều kiện đó.

Khi một nhánh cần thay mà bốn nhánh còn lại vẫn đúng

Ngã năm giúp thao tác trên từng đường ống, nhưng trước khi tháo bất kỳ nhánh nào vẫn phải xả áp cả phần hệ thống liên quan. Giữ thân, ấn vòng nhả đều và kéo ống ra theo trục. Không dùng ống đang bị kéo căng để ghim lại, vì lực kéo liên tục có thể làm đầu ống dịch khỏi vùng làm kín. Nếu chỉ một cổng rò, kiểm tra riêng mặt ngoài ống, độ sâu ghim và vòng nhấn của cổng đó; thay cả cụm chỉ sau khi xác định vấn đề không đến từ ống hoặc cách bố trí.

Những lựa chọn sát với nhu cầu 10 mm

Nếu số tuyến đúng là năm, xem toàn bộ ngã năm nhựa trắng để kiểm tra mã và cỡ. Trường hợp tuyến ống thực tế lớn hơn, ngã năm 12 mm chỉ dùng khi các đầu ống đều có đường kính ngoài 12 mm; ngã năm 8 mm dành cho cỡ nhỏ hơn. Nếu chỉ có bốn ống hội tụ, so sánh đầu nối ngã bốn; nếu muốn chia theo hai nhánh chếch, xem đầu nối chữ Y.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ nhận diện ngã năm theo số cổng, cỡ ống và mã hàng. Gửi sơ đồ đường ống hoặc ảnh cụm cần thay cùng số lượng giúp việc chọn đúng PKT-10 nhanh hơn, nhất là khi cạnh đó còn có các phụ kiện chia nhánh khác cỡ.
