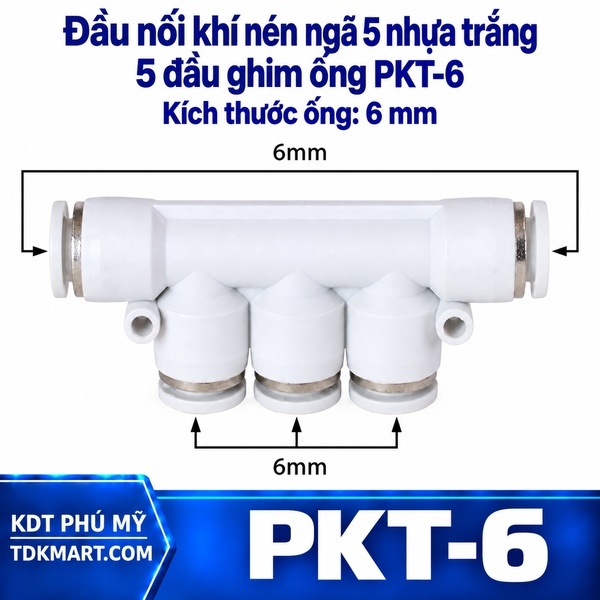

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 6 mm

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 6 mm gom năm ống có đường kính ngoài 6 mm tại một điểm. Cỡ 6 mm thích hợp để xem xét ở cụm đường điều khiển nhỏ, nơi nhiều ống đi sát nhau và cần một điểm chia dễ nhận diện. Tên hàng cho biết số đầu ghim và cỡ ống; mã PKT-6 dùng khi đặt đúng loại thay thế.

Tránh nhầm tuyến khi năm ống nhỏ đi cạnh nhau

Đường ống 6 mm trong tủ máy thường có cùng màu và được bó gần nhau. Trước khi thay phụ kiện, ghi lại đường nguồn và đầu đến của từng ống bằng ký hiệu có thể đọc sau khi lắp; ảnh chụp chỉ từ một phía có thể không đủ nếu các ống che nhau. Ngã năm không có chiều cấp cố định, nhưng sơ đồ điều khiển của máy thì có: cắm nhầm một nhánh sang thiết bị khác có thể làm chẩn đoán lỗi khó hơn cả việc rò khí. Đánh số cổng theo vị trí thực tế và kiểm tra lại với sơ đồ trước khi cấp nguồn.

Khi một nhóm van cần nhiều nhánh, đầu năm ngã tạo một điểm chung nhỏ gọn. Tuy nhiên, không vì còn cổng mà tự thêm tải: khả năng cấp phụ thuộc nguồn, van, tiết diện của cả tuyến và các cơ cấu chạy đồng thời. Nếu mỗi nhánh phải được khóa hoặc điều chỉnh độc lập, chọn bộ chia hoặc van phù hợp thay cho đầu nối ghim thông thường. Nếu chỉ có ba ống cần nối, dùng chữ T sẽ bớt cổng thừa và giữ bố trí đơn giản.

Điểm đặt và độ dài đầu ống

Ưu tiên vị trí có thể đưa ống vào thẳng trục từng cổng và có chỗ để ngón tay nhấn vòng nhả. Không đặt thân ngã năm ép sát vách tủ rồi buộc các ống 6 mm gập lại tại miệng ghim. Đo chiều dài tuyến sau khi xác định chỗ cố định thân; cắt ống quá ngắn sẽ khiến đầu ghim luôn chịu lực kéo. Với máy có bộ phận chuyển động, chừa phần ống linh hoạt ở vùng chuyển động nhưng giữ điểm nối ở vùng ít bị kéo giật hơn.

Con số 6 mm chỉ đường kính ngoài. Kiểm tra bằng thước cặp trên đoạn ống tròn, không đo ở vùng bị kẹp bẹt. Loại ống tham khảo gồm PU, PE, PA/Nylon tùy loại và điều kiện sử dụng. Cùng cỡ ngoài nhưng độ cứng khác nhau có thể ảnh hưởng cách ống đi qua bó dây; cần thử việc ghim, giữ và uốn ở chính tuyến dự kiến, đồng thời tuân theo giới hạn của ống với khí nén, nước hoặc chân không.

Quy trình thay một ngã năm đang sử dụng

Ngắt nguồn và xả áp hoàn toàn trước khi tháo. Tháo từng ống sau khi đã đánh dấu; ấn đều vòng nhả, giữ thân và kéo ống theo trục. Cắt bỏ đoạn đầu có vết hằn hoặc xước dọc, dùng dao cắt ống để tạo mép vuông. Trên đầu nối mới, ghim một ống rồi kéo thử nhẹ trước khi lắp ống kế tiếp. Cách này tách rõ lỗi giữ ống ở từng cổng; lắp đồng loạt năm ống rồi mới kiểm tra dễ bỏ sót một ống chưa vào hết.

Sau khi cấp lại, theo dõi từng vị trí ghim và hoạt động của các nhánh đã đánh số. Một nhánh 6 mm bị tuột có thể làm các cơ cấu khác phản ứng chậm vì cùng lấy từ điểm cấp. Dữ liệu áp dụng được cung cấp cho sản phẩm: áp suất làm việc 0–0,9 MPa, áp suất tối đa 1 MPa; nhiệt độ môi trường và lưu chất 0–60°C; môi chất khí nén, nước và chân không. Với nước cần quan sát rịn ở các cổng, còn chân không cần chú ý khí lọt vào. Toàn bộ ống, van và thiết bị sử dụng cũng phải phù hợp các điều kiện đó.

Lỗi thường bị quy cho đầu nối

Nếu chỉ một nhánh rò, nguyên nhân có thể nằm ở đầu ống cắt xéo, mép bị xước, ống không đúng 6 mm hoặc ống bị kéo lệch, chứ không nhất thiết ở thân ngã năm. Khi cả cụm mất áp, xem lại nguồn và các bộ phận phía trước trước khi thay phụ kiện. Ống lắp nhiều lần nên được cắt lại tại vùng chưa từng chịu dấu ghim. Nếu vẫn không giữ được ống sau khi kiểm tra đủ cỡ, độ sâu và tình trạng đầu ống, quan sát vòng nhấn của cổng tương ứng để quyết định thay đầu nối.

Chọn cỡ và kiểu chia gần nhất

Xem ngã năm nhựa trắng năm đầu ghim để tra đủ cỡ. Ngã năm 4 mm phục vụ ống nhỏ hơn; ngã năm 8 mm dành cho tuyến lớn hơn, không thay qua lại khi ống vẫn là 6 mm. Nếu sơ đồ chỉ cần bốn cổng, xem ngã bốn cùng dạng ghim; nếu nhánh đi theo hình chữ Y, xem đầu nối chữ Y.
