Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 8 mm

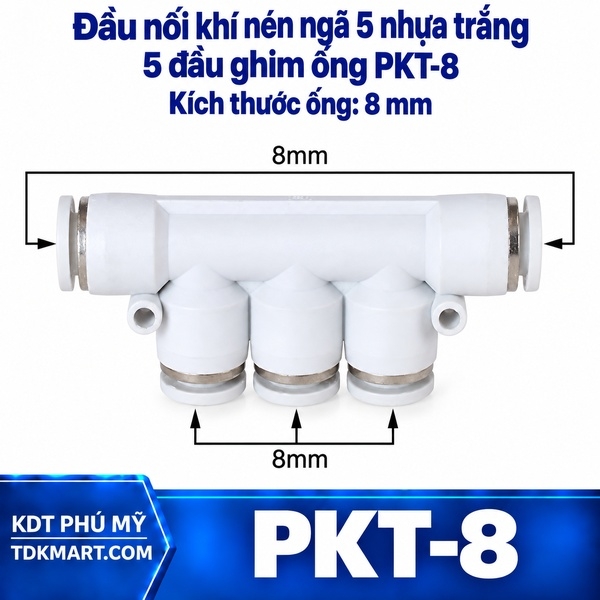

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 8 mm tập trung năm đoạn ống phi ngoài 8 mm vào một thân nối. Cỡ này thường xuất hiện ở các nhánh quanh cụm van hoặc cơ cấu chấp hành, nơi nhiều ống phải đi qua một khoảng máy vừa phải. Công việc chọn đầu nối bắt đầu bằng việc xác nhận cả năm ống đều 8 mm, tiếp theo là xem hướng ra của các ống có phù hợp vị trí đặt đầu chia hay không. Mã hàng của cỡ này là PKT-8.

Phác sơ đồ năm đường ống trước khi cắt

Khi nhiều nhánh 8 mm cùng rời một cụm, một đầu nối năm ngã giúp tập trung điểm giao. Tuy vậy, nên vẽ riêng đường cấp và từng đường đến van, xi lanh hoặc vùng làm việc. Đầu nối không có chức năng định lượng dòng cho các nhánh; nếu có một cơ cấu cần lưu lượng khác hoặc phải khóa độc lập, yêu cầu đó phải giải quyết ở van hay bộ phân phối thích hợp. Cũng không nên ghép các đường vốn cần tách biệt chỉ vì có sẵn một cổng trống.

Vị trí đặt thuận lợi là nơi người vận hành có thể nhìn cả năm cổng và với tay tới vòng nhả của từng đầu. Ống 8 mm dễ luồn quanh máy hơn cỡ lớn nhưng vẫn cần đoạn thẳng ở cửa ghim. Đừng bắt ống uốn gấp sát miệng đầu nối để thu gọn cụm; khi máy rung hoặc cơ cấu di chuyển, lực uốn lặp lại có thể tác động vào vùng làm kín. Nếu các tuyến đi tới hai phía khác nhau, xoay hướng đặt thân trước khi cố định bó ống.

Đường kính ngoài, độ tròn và loại ống

Đầu ghim 8 mm chọn theo đường kính ngoài của ống. Đo bằng thước cặp ở hai vị trí để tránh lấy số tại một đoạn đã bị kẹp méo. Vỏ ống có vết rạch dọc, đầu cắt xéo hoặc thành ống bị bóp sẽ làm thao tác ghim không ổn định; thay hoặc cắt lại phần hư. Ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Ngoài cỡ ngoài, cần xem khả năng chịu môi chất, nhiệt độ, độ cứng và cách ống được giữ trong toàn bộ tuyến.

Cỡ 8 mm không phải là một đầu giảm cho ống 10 mm. Nếu đường cấp đi vào bằng 10 mm trong khi bốn đường ra bằng 8 mm, hãy tính vị trí chuyển cỡ trước hoặc sau điểm chia dựa trên sơ đồ; không cố cắm đầu 10 mm vào một trong năm vòng 8 mm. Khi thay đầu nối cũ, ghi đủ kiểu năm ngã cùng phi ống thay vì chỉ đưa mã của một ống gần đó.

Thử từng cổng khi hoàn thiện lắp đặt

Xả áp và đánh dấu các nhánh trước khi tháo cụm cũ. Dùng dụng cụ cắt ống để tạo mặt cắt vuông, sạch; đưa ống thẳng trục vào từng đầu ghim cho đến khi dừng. Kéo nhẹ đầu ống vừa lắp để kiểm tra phần giữ ống. Nếu một ống vào khó hơn hẳn bốn ống còn lại, không tăng lực vô hạn: kiểm tra cỡ, độ tròn, vết xước và xem vòng nhấn có bị lệch hay bẩn. Chỉ cấp môi chất sau khi cả năm đầu đã được kiểm tra cơ học.

Thử kín sau khi khởi động nên đi theo thứ tự nhánh đã đánh số. Với khí nén, theo dõi sụt áp hoặc tiếng rò tại từng cổng; với chân không, chú ý sự hút khí ngoài dù không có tiếng xì rõ; với nước, xem dấu rịn quanh vòng và trên tuyến sau thời gian vận hành. Dòng sản phẩm được sử dụng theo thông tin cung cấp với áp suất làm việc 0–0,9 MPa, tối đa 1 MPa và nhiệt độ môi trường, lưu chất 0–60°C. Các giới hạn của ống và bộ phận khác trên máy có thể thấp hơn, nên cần chọn theo phần yếu nhất của tuyến.

Bảo trì một cụm nhiều nhánh nhỏ

Ở cỡ 8 mm, các ống cùng màu và cùng đường kính rất dễ bị đổi vị trí khi tháo hàng loạt. Dùng nhãn hoặc sơ đồ vị trí trước khi nhấn vòng nhả. Sau khi xả áp, giữ thân nối, ấn đều vòng của cổng cần sửa và rút ống thẳng ra. Nếu bề mặt đầu ống đã có vết hằn sâu, cắt bỏ đoạn đó; đừng xoay ống liên tục trong đầu ghim để tìm vị trí hết rò. Với một cổng bị rò lặp lại, kiểm tra cả kẹp đỡ của tuyến vì lực kéo ngang có thể là nguyên nhân nằm ngoài đầu nối.

So sánh trước khi chọn số cổng

Từ nhóm ngã năm nhựa trắng, chọn theo đúng kích thước các ống. Cùng dạng năm đầu, cỡ 6 mm dành cho các ống nhỏ hơn và cỡ 10 mm dành cho tuyến lớn hơn. Nếu chỉ cần ba đường đi tại điểm đó, đầu chia chữ T có ít cổng hơn; còn ngã bốn nhựa trắng phù hợp khi bốn ống hội tụ. Chọn theo sơ đồ thực tế trước khi chọn số lượng mua dự phòng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp cỡ 8 mm cùng các cỡ ngã năm khác để bạn chọn đúng theo đường kính ngoài ống. Gửi ảnh các ống đang lắp, vị trí phân nhánh và mã PKT-8 sẽ giúp xác định vật tư cần thay cùng số lượng phù hợp.
