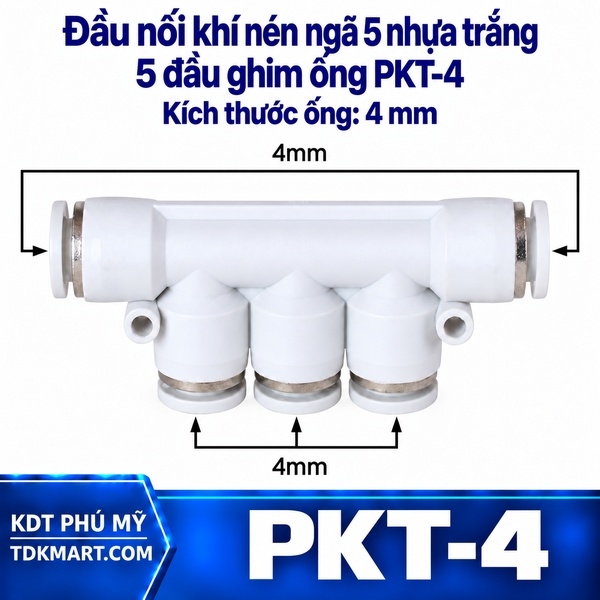

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 4 mm

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 4 mm tạo một điểm chung cho năm ống có đường kính ngoài 4 mm. Đây là cỡ nhỏ nhất trong nhóm ngã năm được liệt kê, phù hợp để cân nhắc ở mạch tín hiệu hoặc những cụm có nhiều ống mảnh. Sản phẩm chỉ ghim ống 4 mm tại cả năm đầu; mã PKT-4 giúp tránh nhầm với đầu chia cùng hình dạng nhưng cỡ 6 mm.

Ống 4 mm cần được nhận diện theo đường đi

Trong một tủ điều khiển, nhiều ống nhỏ có thể xuất phát gần nhau rồi đi đến các vị trí khác nhau. Trước khi nối chung năm đoạn ống, xác định rõ đoạn nào được phép thông nhau theo sơ đồ khí. Một ngã năm là điểm nối chung, không phải bộ chọn tín hiệu và không cách ly từng đường. Nếu các tín hiệu cần độc lập, việc gom chúng vào cùng một thân có thể làm máy hoạt động sai dù đầu ghim không rò. Nên đặt nhãn ở mỗi ống, không chỉ tại đầu nối, để nhãn vẫn đọc được khi thay phụ kiện.

Ở những cụm cảm biến hoặc xi lanh nhỏ, thân đầu nối cần đặt nơi ít rung và có đủ chỗ để nhấn từng vòng nhả. Ống 4 mm dễ bị kéo xiên khi người lắp gom chung với dây điện hoặc ống lớn; dùng kẹp dẫn hướng riêng và tránh rút ngắn các đoạn ống để cố ép cụm vào một góc tủ. Trước khi chọn ngã năm, đếm đúng số tuyến cần gặp nhau: ba tuyến có thể dùng chữ T, bốn tuyến có thể dùng ngã bốn. Chỉ chọn năm đầu khi sơ đồ thật sự cần số cổng đó.

Không chọn theo vẻ ngoài của ống mảnh

Đường kính ngoài 4 mm cần đo trực tiếp bằng thước cặp. Ống bị kéo giãn ở đầu, bị kẹp bẹt hoặc đã có nhiều dấu ghim có thể cho cảm giác vừa khi thử bằng tay nhưng không còn bề mặt tốt để làm kín. Cắt tới đoạn ống còn tròn và nhẵn; nếu không còn đủ chiều dài sau khi cắt, thay đoạn ống dài hơn thay vì để tuyến căng. Cỡ 4 mm cũng không thể suy từ đường kính trong ghi trên cuộn ống. Với các loại PU, PE, PA/Nylon, khả năng sử dụng phụ thuộc từng loại ống và điều kiện thực tế.

Mặt cắt của ống nhỏ rất dễ bị làm dẹt bởi kéo hoặc kìm. Dùng dao cắt ống sắc để có đầu vuông, nhìn kỹ mép ngoài không còn bavia. Một vết xước nhỏ chạy dọc phần sẽ đi qua gioăng có thể tạo đường rò. Nếu cần thay nhiều nhánh, chuẩn bị chiều dài và ký hiệu cho từng ống trước khi bắt đầu, tránh cắt nhầm tuyến ngay tại cụm điều khiển.

Thứ tự lắp trên một thân có năm vòng nhấn

Đưa máy về trạng thái an toàn, xả áp hoặc xử lý chân không theo quy trình trước khi thao tác. Lắp đầu ống khó tiếp cận nhất khi các cổng còn lại chưa bị ống che, sau đó đến các cổng phía ngoài. Đẩy ống thẳng vào đến điểm dừng, kéo nhẹ kiểm tra giữ ống; ghi lại cổng đã hoàn tất. Không lấy cảm giác ống vừa chạm vòng nhấn làm dấu hiệu đã ghim đủ sâu. Sau khi cả năm ống vào đúng vị trí đã đánh số, cố định các tuyến sao cho việc mở nắp tủ hoặc di chuyển cụm không kéo vào đầu nối.

Khi cấp lại, kiểm tra kín theo từng cổng và quan sát phản ứng của các thiết bị nhận tín hiệu. Một đường nhỏ rò có thể làm đáp ứng chậm hoặc sai chu kỳ mà không tạo tiếng xì rõ. Với nước, kiểm tra rịn và độ phù hợp của toàn bộ ống; với chân không, chú ý khả năng hút khí ngoài. Theo thông tin áp dụng được cung cấp, dải làm việc là 0–0,9 MPa, tối đa 1 MPa; môi trường và lưu chất 0–60°C. Đừng dùng giới hạn của đầu nối để thay cho đánh giá giới hạn của ống, van hoặc bộ phận còn lại.

Khi cần rút một ống mà không xáo các cổng khác

Giữ thân phụ kiện, ấn đều vòng nhả ở đúng cổng đã đánh dấu rồi rút ống theo trục. Không kéo cả chùm ống vì có thể làm lỏng những cổng đang kín. Trước khi ghim lại, kiểm tra đầu ống có dấu hằn hoặc xước; cắt bỏ phần bị ảnh hưởng. Nếu không còn chỗ thao tác vòng nhấn, bố trí lại kẹp ống hoặc dời vị trí đầu chia là giải pháp bền hơn dùng dụng cụ bẩy vào vòng nhựa.

Kiểm tra lựa chọn trước khi mua

Nhóm ngã năm nhựa trắng có các cỡ 4–12 mm trong danh sách này. Khi các ống thực tế là 6 mm, xem ngã năm 6 mm thay vì ép ống vào đầu 4 mm. Nếu điểm giao chỉ có bốn ống, ngã bốn 4 đầu ghim hợp với sơ đồ hơn. Khi đường ống chỉ cần tách đôi, đầu nối chữ T là nhóm nên kiểm tra trước. Có thể xem thêm toàn bộ đầu nối nhựa trắng nếu cần đổi hướng ngay sau điểm chia.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ chọn đúng ngã năm theo số ống và đường kính ngoài. Khi gửi mã PKT-4, ảnh vị trí trong tủ và số lượng dự kiến, bạn sẽ thuận tiện kiểm tra lại cách chia nhánh và mua đúng đầu nối 4 mm cho công việc lắp mới hoặc bảo trì.
