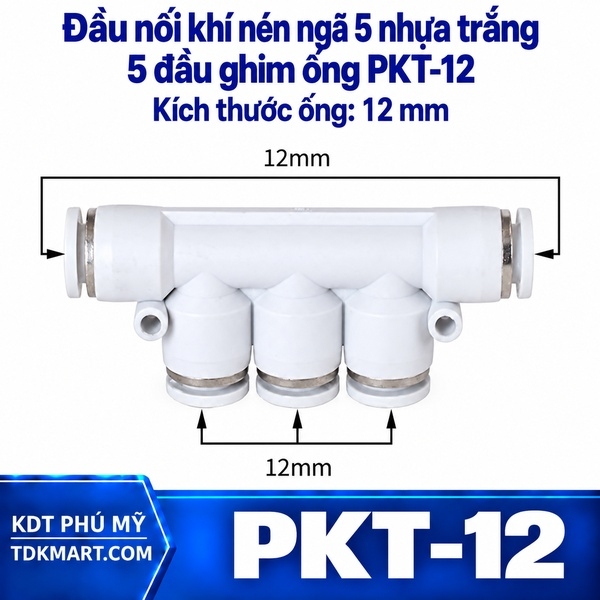

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 12 mm

Đầu nối khí nén ngã 5 nhựa trắng 5 đầu ghim ống 12 mm tạo một điểm nối chung cho năm đoạn ống có đường kính ngoài 12 mm. Một đầu có thể nhận tuyến cấp và bốn đầu còn lại dẫn đến các nhánh trên máy, nhưng cách phân công cổng cần theo sơ đồ thực tế. Với cỡ ống này, người lắp nên dành khoảng trống cho năm đoạn ống đi ra mà không bị gập sát vòng nhấn. Mã hàng PKT-12 giúp phân biệt sản phẩm với các ngã năm cỡ nhỏ hơn.

Khi nào nên đặt ngã năm 12 mm tại một cụm máy?

Đầu chia năm hướng phù hợp khi các đường ống cần gặp nhau tại một điểm và vẫn có thể tiếp cận từng đầu ghim để kiểm tra. Chẳng hạn, một đường cấp chạy đến gần cụm van rồi phân sang nhiều vùng của máy: đặt một ngã năm ở vị trí thoáng giúp nhìn rõ tuyến nào đi đâu. Nếu các tải tiêu thụ khí cùng lúc, số cổng của đầu nối không cho biết lưu lượng đủ hay không; người thiết kế còn phải xem khả năng cấp của nguồn, chiều dài ống, tổn thất trên tuyến và nhu cầu của từng tải. Đừng dùng ngã năm như một bộ điều áp hoặc bộ chia có van khóa riêng từng nhánh.

Ống 12 mm cần khoảng uốn lớn hơn ống nhỏ, nhất là khi năm đoạn cùng tập trung quanh thân phụ kiện. Nên phác hướng ra của từng nhánh trước khi cắt ống. Nếu ống phải quay ngược ngay sau đầu ghim, chuyển vị trí đặt đầu nối hoặc sử dụng thêm co ở nơi có đủ không gian sẽ giảm lực kéo xiên lên vòng giữ. Ở tủ máy chật, một đầu chia khí có cổng bố trí theo hàng đôi khi giúp đánh số và kiểm soát từng nhánh thuận tiện hơn.

Đo ống 12 mm và kiểm tra đầu cắt

Con số 12 mm chỉ đường kính ngoài của ống được ghim, không phải đường kính trong hay kích thước bao của thân đầu nối. Dùng thước cặp đo ở đoạn ống thẳng còn tròn; đo thêm một vị trí khác nếu ống cũ bị ép bởi dây rút hoặc giá đỡ. Năm ống phải cùng cỡ đầu ghim. Nếu một nhánh sử dụng 10 mm hay 8 mm, cần chọn cách chuyển cỡ thích hợp trên nhánh đó thay vì cố ấn ống khác cỡ vào đầu 12 mm. Sự chênh lệch nhỏ bằng mắt thường vẫn đủ làm mất tác dụng giữ ống hoặc làm kín.

Ống tham khảo gồm PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng. Ngoài đường kính, cần xem độ cứng và độ tròn của từng loại ống ở vị trí đầu nối. Cắt bằng dao cắt ống để mặt cắt vuông; không dùng đoạn có vết xước dọc tại vùng sẽ nằm dưới gioăng. Khi thay một đường ống cũ, cắt bỏ phần đầu từng bị ghim và để lại đoạn mới đủ dài, không kéo căng tuyến ống chỉ để giữ nguyên chiều dài ban đầu.

Lắp lần lượt năm nhánh để tránh cắm nhầm

Ngắt nguồn và xả áp trước khi lắp. Đánh dấu nhánh cấp cùng bốn đường ra bằng ký hiệu trên sơ đồ hoặc trên ống, rồi đưa từng đầu ống thẳng trục vào vòng nhấn đến hết hành trình. Sau mỗi lần ghim, kéo nhẹ chính đoạn vừa lắp để kiểm tra bộ phận giữ đã bắt ống; thao tác lần lượt giúp phát hiện một đầu lắp nông trước khi các ống còn lại che khuất nó. Đỡ ống bằng kẹp ở khoảng cách hợp lý, tránh để sức nặng của bó ống kéo lệch thân đầu nối.

Sau khi cấp lại khí hoặc môi chất, kiểm tra kín ở đủ năm cổng. Một nhánh rò có thể làm áp ở những nhánh khác giảm, vì vậy không nên chỉ quan sát đường vừa thay. Nếu dùng với chân không, cần kiểm tra cả khả năng hút không khí ngoài vào tại mỗi đầu; nếu dùng với nước, quan sát chỗ rịn sau một khoảng vận hành và xác nhận loại ống cùng các bộ phận kế cận phù hợp. Dải theo thông tin áp dụng cho dòng này: áp suất làm việc 0–0,9 MPa, áp suất tối đa 1 MPa, nhiệt độ môi trường và lưu chất 0–60°C. Giới hạn của toàn bộ hệ thống còn phụ thuộc ống và thiết bị nối tiếp.

Xử lý một cổng rò hoặc cần thay tuyến

Nếu đầu ống tuột hoặc rò, trước tiên xả áp rồi xem ống đã được đẩy đủ sâu chưa, mặt ngoài có xước hoặc méo không và cổng đó có chịu lực kéo ngang từ tuyến ống không. Khi tháo, giữ thân ngã năm, ấn đều vòng nhả và kéo ống thẳng ra; không xoay mạnh cả bó ống để lấy một nhánh. Cắt lại đầu bị hằn trước khi ghim. Trường hợp vẫn không kín sau khi thay đoạn ống đạt kích thước, nên kiểm tra tình trạng vòng nhấn và phần làm kín của chính cổng đó. Với cụm có năm tuyến gần nhau, ghi lại vị trí trước khi tháo nhiều ống cùng lúc để tránh đổi chéo các nhánh điều khiển.

Chọn sản phẩm phối hợp theo số nhánh và cỡ ống

Xem các ngã năm nhựa trắng theo đường kính ống khi tuyến cấp hiện tại không phải 12 mm. Nếu chỉ cần bốn cổng, ngã bốn 4 đầu ghim ống có số nhánh sát nhu cầu hơn. Khi cần chia một đường thành hai nhánh, đầu nối chữ T ba đầu ghim giúp đường đi dễ đọc. Trong cùng dòng ngã năm, cỡ 10 mm và cỡ 8 mm chỉ phù hợp khi cả các ống lắp vào đúng đường kính ngoài tương ứng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ chọn đầu chia theo số đầu ghim, đường kính ngoài của ống và vị trí bố trí trên máy. Khi đặt hàng, bạn có thể cung cấp mã PKT-12, ảnh khu vực lắp và số lượng cần thay để xác định đúng ngã năm 12 mm, cùng các loại ống hoặc phụ kiện phối hợp nếu cần.
