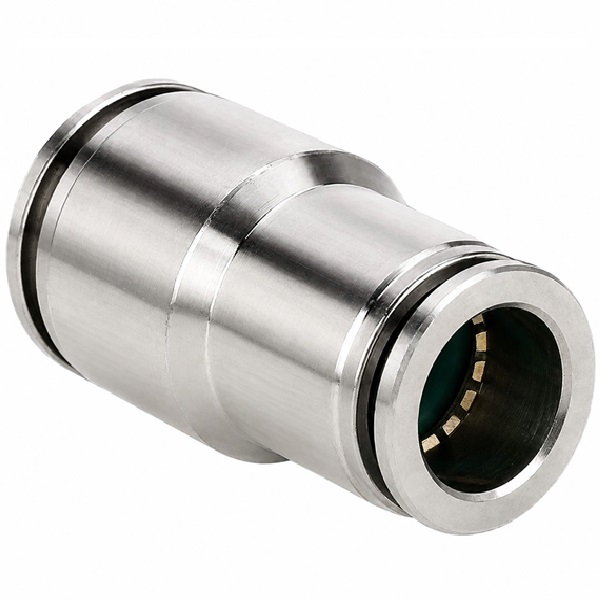

Đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống là fitting push-in có hai cổng ghim khác đường kính, dùng chuyển trực tiếp từ ống lớn sang ống nhỏ trên cùng một trục. Nhóm này phù hợp cho hệ thống khí nén cần thay đổi cỡ ống gọn, giảm số chi tiết trung gian và thuận tiện bảo trì. Size được hiểu theo đường kính ngoài của ống, thường ghi theo dạng đầu lớn – đầu nhỏ, ví dụ 12–8 mm.

Mỗi cặp kích thước bên dưới có mục đích sử dụng và mức thu hẹp tiết diện riêng. Vì vậy, nên chọn theo lưu lượng, chiều dài ống, mức tiêu thụ của cơ cấu và điều kiện vận hành; không chỉ chọn theo khoảng trống lắp đặt.

Các cặp size Inox 304 giảm thẳng

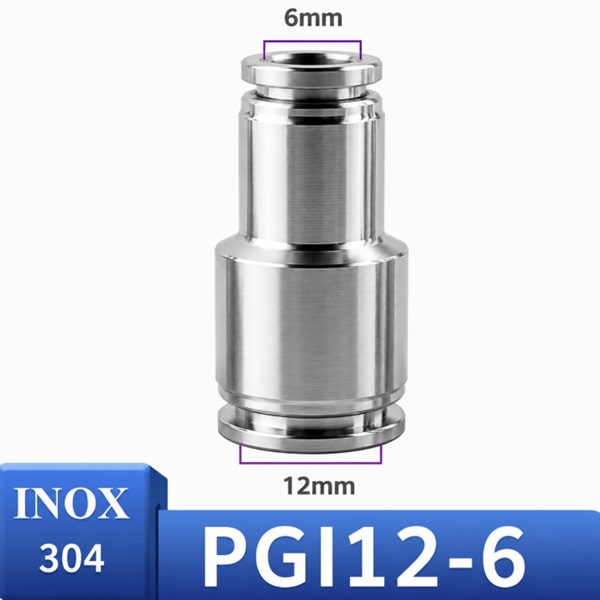

• Đầu nối giảm thẳng Inox 304 phi 12-6 mm – chuyển ống OD 12 mm sang OD 6 mm; thu gọn mạnh từ tuyến cấp trung bình xuống nhánh điều khiển nhỏ.

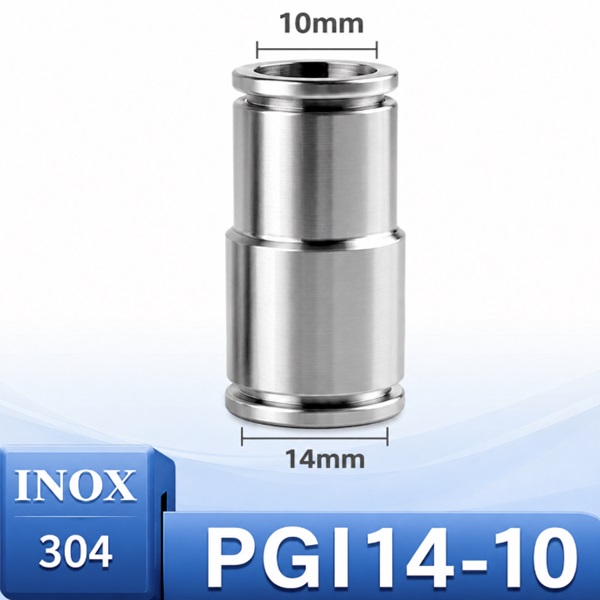

• Đầu nối giảm thẳng Inox 304 phi 14-10 mm – chuyển ống OD 14 mm sang OD 10 mm; chuyển tuyến khí OD 14 mm sang nhánh OD 10 mm.

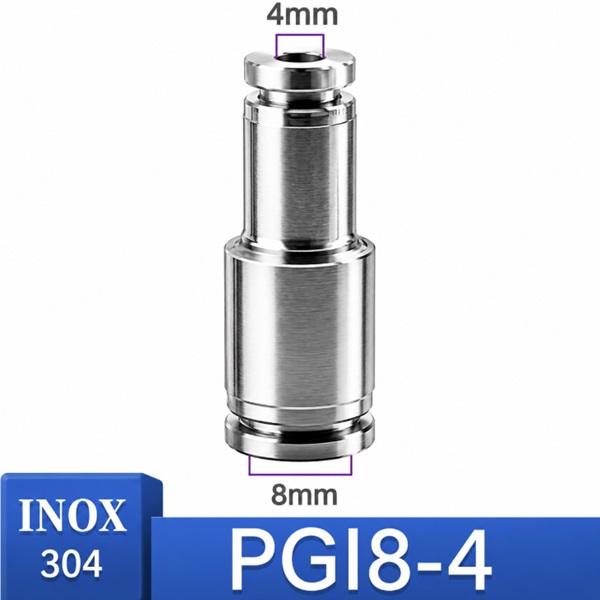

• Đầu nối giảm thẳng Inox 304 phi 8-4 mm – chuyển ống OD 8 mm sang OD 4 mm; tạo nhánh rất gọn cho tín hiệu khí hoặc cơ cấu tiêu thụ thấp.
• Đầu nối giảm thẳng Inox 304 phi 16-12 mm – chuyển ống OD 16 mm sang OD 12 mm; giảm từ đường cấp lưu lượng lớn xuống tuyến phân phối 12 mm.
• Đầu nối giảm thẳng Inox 304 phi 14-12 mm – chuyển ống OD 14 mm sang OD 12 mm; giảm nhẹ giữa hai cỡ ống gần nhau để duy trì tiết diện dòng khí.
• Đầu nối giảm thẳng Inox 304 phi 10-6 mm – chuyển ống OD 10 mm sang OD 6 mm; nối tuyến 10 mm với nhánh công tác 6 mm.
• Đầu nối giảm thẳng Inox 304 phi 12-8 mm – chuyển ống OD 12 mm sang OD 8 mm; chuyển đường cấp 12 mm sang nhánh 8 mm phổ biến.
• Đầu nối giảm thẳng Inox 304 phi 16-14 mm – chuyển ống OD 16 mm sang OD 14 mm; giảm nhẹ từ 16 mm xuống 14 mm trên tuyến lưu lượng lớn.
• Đầu nối giảm thẳng Inox 304 phi 12-10 mm – chuyển ống OD 12 mm sang OD 10 mm; giảm nhẹ từ ống 12 mm sang 10 mm.
• Đầu nối giảm thẳng Inox 304 phi 10-8 mm – chuyển ống OD 10 mm sang OD 8 mm; chuyển tiếp gọn giữa hai cỡ ống rất thông dụng.
• Đầu nối giảm thẳng Inox 304 phi 8-6 mm – chuyển ống OD 8 mm sang OD 6 mm; giảm một cấp từ ống 8 mm sang 6 mm.
• Đầu nối giảm thẳng Inox 304 phi 6-4 mm – chuyển ống OD 6 mm sang OD 4 mm; thu gọn tuyến 6 mm xuống ống 4 mm cho vị trí chật hẹp.

Chọn theo mức chuyển cỡ

Cách chọn chính xác

Đo OD, không đo ID

Cơ cấu push-in làm kín trên bề mặt ngoài của ống. Hãy đo bằng thước cặp tại đoạn còn tròn, ghi đủ hai giá trị theo milimét và xác định rõ đầu lớn – đầu nhỏ.

Kiểm tra lưu lượng của nhánh nhỏ

Cỡ ống nhỏ hơn có thể ảnh hưởng lưu lượng, nhất là khi ống dài, số co nhiều hoặc cơ cấu tiêu thụ khí cao. Cần đánh giá toàn bộ tuyến gồm nguồn, van, tiết lưu, ống và tải.

Đối chiếu môi chất và môi trường

Thân Inox 304 hỗ trợ chống oxy hóa tốt, nhưng mức phù hợp còn phụ thuộc gioăng, vòng giữ, vật liệu ống, hóa chất, nhiệt độ và áp suất. Không nên suy luận khả năng dùng cho mọi môi chất chỉ từ tên vật liệu.

Lắp đặt và kiểm tra

• Khóa nguồn, xả áp hoàn toàn trước khi thao tác.
• Cắt hai đầu ống vuông, sạch, không ba via và không xước sâu.
• Cắm từng ống đến hết hành trình, sau đó kéo nhẹ để kiểm tra độ bám.
• Giữ tuyến ống thẳng gần fitting, dùng kẹp đỡ với ống lớn hoặc nặng.
• Cấp áp từ từ và kiểm tra rò khí ở cả hai phía.

So sánh với các kiểu khác

Câu hỏi thường gặp

Có lắp ngược chiều được không?

Về hình học, fitting nối hai cỡ ống trên cùng tuyến; tuy nhiên hướng dòng, bố trí hệ thống và khuyến nghị của nhà sản xuất vẫn cần được kiểm tra. Hãy ưu tiên cấu hình đã được thiết kế trong sơ đồ khí.

Vì sao lắp đúng size vẫn rò?

Nguyên nhân thường nằm ở đầu ống cắt xiên, vết xước, ống chưa vào hết, ống bị kéo ngang, bề mặt ngoài sai dung sai hoặc chi tiết làm kín đã hỏng.

Có thay ống hệ mét bằng ống inch gần tương đương được không?

Không nên. Sai khác nhỏ về OD có thể làm giảm lực giữ và độ kín. Cần dùng đúng hệ kích thước của fitting.

Mở rộng lựa chọn cho hệ thống khí nén

Ngoài nhóm giảm thẳng, khách hàng có thể xem đầu nối nhanh Inox để đối chiếu các kiểu ghim ống, ren, co, T hoặc xuyên vách. Với nhu cầu tổng hợp nhiều vật liệu và hình dạng, tham khảo đầu nối nhanh khí nén.

Yêu cầu tư vấn và báo giá

Khi gửi yêu cầu, hãy ghi hai OD ống, số lượng, vật liệu ống, áp suất, nhiệt độ, môi chất và ảnh vị trí lắp. TDKMART.COM hỗ trợ đối chiếu cặp size, kiểu kết nối và điều kiện sử dụng để hạn chế mua nhầm.
