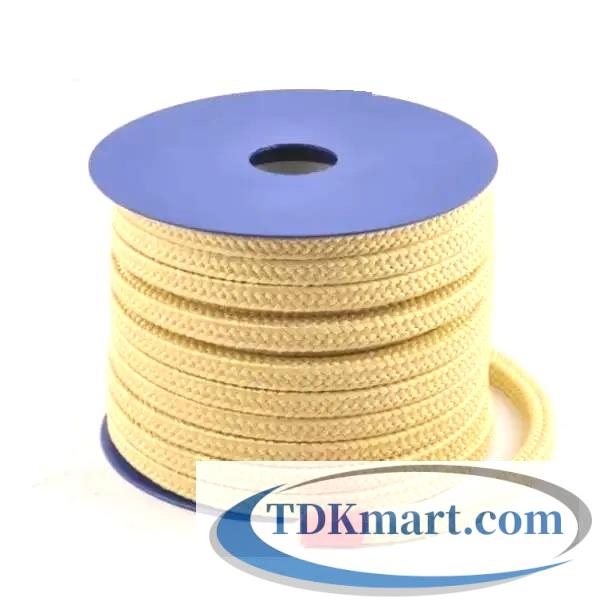

Gland packing Aramid Temapack 3300 size 12x12 mm

Người mua thường gọi sản phẩm theo các cụm như dây tết chèn Aramid 12x12, packing Aramid 12 mm, dây chèn bơm 12x12, packing chịu mài mòn, Temapack 3300 12x12 hoặc đôi khi gọi chung là dây chèn Kevlar. Khi đặt hàng nên ưu tiên mã Temapack 3300 và đúng tiết diện thay vì chỉ dựa vào màu dây hoặc tên gọi thương mại.

Temapack 3300 12x12 mm dành cho stuffing box có khe bán kính danh nghĩa khoảng 12 mm sau khi đối chiếu với dung sai thiết bị. Khi tiết diện tăng, mỗi vòng chiếm nhiều chiều dài trục hơn; vì vậy chiều sâu hộp chèn, số vòng và vị trí lantern ring trở thành các thông số quan trọng chứ không chỉ riêng đường kính.

Chuỗi sản phẩm nên đối chiếu theo hướng: gioăng phớt làm kín → gland packing → gland packing Aramid. Tại cấp size, có thể kiểm tra Temapack 3300 10x10 mm và Temapack 3300 14x14 mm để tránh chọn theo thói quen.

Thông số nhận diện Temapack 3300 12x12 mm

Các giới hạn áp suất, tốc độ, nhiệt độ và pH ở trên là các giá trị kỹ thuật để đối chiếu. Không nên hiểu rằng thiết bị có thể vận hành đồng thời tại mọi giá trị cực đại. Điều kiện thực tế còn phụ thuộc môi chất, nồng độ, độ nhẵn sleeve, mức siết gland, hệ flush, số vòng, thiết kế hộp chèn và hướng dẫn của OEM.

Cách tính tiết diện từ stuffing box

Công thức kiểm tra nhanh cho dây vuông là: tiết diện packing ≈ (đường kính trong stuffing box − đường kính trục hoặc sleeve) ÷ 2. Đây là phép tính hình học ban đầu. Sau khi tính vẫn cần đối chiếu bản vẽ, dung sai, tình trạng sleeve và yêu cầu của nhà sản xuất thiết bị.

Bảng trên chỉ minh họa hình học. Chiều dài vòng được ước tính theo đường tâm packing, chưa cộng phần bù cho kiểu cắt, độ nén, sai số thao tác hoặc yêu cầu riêng của thiết bị. Không dùng số vòng/m trong bảng như định mức mua hàng cố định.

Điểm riêng khi chọn size 12x12 mm

Packing cỡ trung bình với lượng vật liệu nén lớn hơn, cần chú ý lantern ring và chiều sâu hộp chèn.

12x12 có diện tích tiết diện 144 mm², cao hơn 44% so với 10x10. Sự khác biệt này cho thấy không nên đổi size dựa trên cảm giác lắp hoặc mức rò của bộ cũ.

Với size 12 mm, mỗi vòng packing chiếm xấp xỉ 12 mm chiều dài dọc trục nếu lắp vuông góc và chưa tính biến dạng khi nén. Nếu hộp chèn sâu 60 mm, số vòng hình học lý thuyết khác hoàn toàn giữa 6, 10, 12 hay 16 mm. Vì vậy khi đổi size, vị trí gland follower và lantern ring cũng có thể đổi.

Nếu mẫu tháo ra đã chạy lâu, tiết diện có thể không còn 12 × 12 mm. Packing cũ thường bị nén theo một hoặc nhiều hướng, cạnh bo tròn và thấm cặn. Nên đo bore stuffing box cùng đường kính sleeve để xác nhận thay vì chỉ đặt thước lên mẫu cũ.

Các ứng dụng nên cân nhắc cho 12x12 mm

• bơm ly tâm và bơm piston có khoang chèn cỡ trung bình
• bơm bùn, nước thải hoặc môi trường mài mòn khi điều kiện hóa học phù hợp
• thiết bị có lantern ring và hệ flush cần giữ đúng vị trí trong bộ vòng
• cụm van hoặc ty có thiết kế packing 12 mm và áp lực nén đáng kể

Vì sao staple Aramid + PTFE + silicone oil đáng chú ý?

Điểm mạnh của 3300 nằm ở bộ sợi Aramid dạng staple được bện thành dây vuông. Sợi Aramid chịu tải và chịu mài tốt, phù hợp khi packing phải giữ hình dạng trong quá trình gland follower nén nhiều vòng vào stuffing box.

Lớp tẩm PTFE và dầu silicone giúp giảm xu hướng ma sát khô của sợi Aramid. Tuy nhiên hiệu quả bôi trơn vẫn phụ thuộc điều kiện máy; bơm quay có hạt rắn thường cần kiểm soát flush và mức rò hợp lý để tránh sinh nhiệt.

Vì type 3300 có cấu trúc riêng, tên gọi 'packing Aramid' chưa đủ để đặt mua. Hai dây cùng màu vàng và cùng 12x12 mm có thể khác chất tẩm, loại sợi, mật độ bện và giới hạn vận hành.

Quy trình lắp packing vào hộp chèn

1. Vệ sinh stuffing box, gland follower, cổng flush và lantern ring nếu có.
2. Kiểm tra sleeve hoặc trục ở đúng vùng packing chạy. Nếu có rãnh sâu, ăn mòn, xước vòng hoặc độ đảo bất thường, xử lý nguyên nhân cơ khí trước.
3. Xác nhận lần cuối size 12x12 mm bằng số đo thực tế, không chỉ dựa vào nhãn cuộn hoặc packing tháo ra.
4. Đưa vòng thứ nhất vào và ép đều xuống đáy bằng dụng cụ không làm tổn thương sợi. Không cuộn một dải dài thành lò xo rồi nhét vào.
5. Xoay vị trí mối cắt của các vòng kế tiếp theo quy trình lắp. Mục tiêu là không tạo một đường rò thẳng xuyên qua toàn bộ bộ chèn.
6. Nếu có lantern ring, đưa đúng vị trí tương ứng với cổng flush. Tính lại vị trí khi số vòng hoặc tiết diện thay đổi.
7. Lắp gland follower thẳng, siết hai bên đều và chỉ tạo lực nén ban đầu vừa đủ.
8. Quay trục bằng tay khi quy trình cho phép để cảm nhận hiện tượng bó cứng trước khi khởi động.
9. Khởi động theo hướng dẫn thiết bị, theo dõi rò, nhiệt, tiếng kêu, dòng điện động cơ và điều chỉnh gland từng bước nhỏ.

Khi nào nên so với PTFE, Graphite hoặc PTFE + Aramid?

Temapack 3300 mạnh về độ bền cơ học và chống mài mòn, nhưng không phải lựa chọn mặc định cho mọi bơm. Nếu môi chất sạch và ưu tiên ma sát thấp hoặc kháng hóa chất, packing PTFE có thể là hướng so sánh. Nếu bài toán thiên về nhiệt, hơi hoặc khả năng truyền nhiệt, Graphite có thể hợp lý hơn tùy type.

PTFE + Aramid là cấu trúc phối hợp nhằm cân bằng vùng chịu mài với vùng ma sát thấp. Loại này không đồng nghĩa 3300; khi thay thế cần biết vấn đề cũ là đùn packing, mòn sleeve, hóa chất, nhiệt hay hạt rắn.

Để đối chiếu cùng tiết diện 12 mm, có thể xem PTFE + Aramid Temapack 4110 12x12 mm, PTFE Temapack 5100 12x12 mm và Graphite Temapack 6200 12x12 mm. Việc đặt các vật liệu cùng size cạnh nhau giúp tách rõ quyết định về hình học khỏi quyết định về vật liệu.

So sánh size lân cận để tránh chọn sai

Chênh lệch diện tích cho thấy thay một size gần nhất không phải thay đổi nhỏ về lượng vật liệu bị nén trong khe. Packing quá nhỏ có thể làm gland phải đi sâu, khó tạo áp tiếp xúc đều; packing quá lớn có thể khó đưa vào hộp chèn hoặc tạo tải ma sát cao ngay từ ban đầu.

Cách cắt vòng Aramid 3300 gọn và đều

1. Cô lập thiết bị, xả áp và bảo đảm trục không thể quay ngoài ý muốn trước khi thao tác.
2. Lấy sạch packing cũ bằng dụng cụ phù hợp; không để mảnh xơ nằm ở đáy hoặc quanh lantern ring.
3. Chuẩn bị mandrel có đường kính gần với sleeve thực tế. Quấn Temapack 3300 12x12 quanh mandrel mà không kéo giãn quá mức.
4. Dùng lưỡi cắt sắc. Sợi Aramid bền nên dao cùn dễ kéo xơ, làm méo mặt cắt và tạo đầu vòng không kín.
5. Cắt từng vòng riêng theo kiểu cắt mà OEM hoặc quy trình bảo trì yêu cầu. Nếu cắt chéo, giữ góc cắt đồng nhất giữa các vòng.
6. Thử ôm từng vòng quanh mandrel. Hai đầu cần gặp nhau hợp lý, không để khe lớn và không chồng quá mức.
7. Đánh dấu hoặc sắp thứ tự vòng sau khi cắt để tránh trộn vòng có chiều dài khác nhau.

Với tiết diện 12 mm, chất lượng đầu cắt ảnh hưởng trực tiếp đến đường rò tại mối. Đặc biệt ở size nhỏ, vài milimet sai lệch chiều dài vòng có tỷ lệ lớn so với chu vi; ở size lớn, đầu cắt xơ lại khó ép phẳng và có thể tạo điểm tải cục bộ.

Các câu hỏi thường gặp

Temapack 3300 12x12 mm có phải đường kính trục 12 mm không?

Không. 12x12 mm là tiết diện vuông của dây packing. Đường kính trục có thể lớn hơn nhiều. Cần lấy một nửa hiệu giữa đường kính trong stuffing box và đường kính sleeve để ước tính size.

Temapack 3300 có phải packing Kevlar không?

Trong thị trường, người mua đôi khi dùng tên Kevlar cho packing Aramid màu vàng. Về kỹ thuật, Aramid là họ vật liệu còn Kevlar là tên thương mại. Nên đặt theo mã Temapack 3300, cấu tạo và kích thước để tránh nhầm.

Dòng 3300 có dùng cho bơm bùn không?

Aramid 3300 được cân nhắc cho môi trường mài mòn, nhưng bơm bùn còn phụ thuộc nồng độ và kích thước hạt, áp stuffing box, hệ flush, sleeve và tốc độ. Không nên chọn chỉ dựa vào cụm từ 'chịu mài mòn'.

Có thể thay 12x12 bằng size gần nhất không?

Chỉ nên đổi khi kỹ sư hoặc OEM xác nhận. 12x12 có diện tích tiết diện 144 mm², cao hơn 44% so với 10x10. Sự khác biệt này cho thấy không nên đổi size dựa trên cảm giác lắp hoặc mức rò của bộ cũ.

Vì sao packing mới vẫn rò nhiều?

Có thể do vòng cắt thiếu, mối nối xếp trùng, size nhỏ, sleeve có rãnh, gland follower lệch, lantern ring sai vị trí hoặc cơ khí bị độ đảo. Cần kiểm tra nguyên nhân trước khi siết thêm.

Tại sao Aramid có thể làm mòn sleeve?

Sợi Aramid rất bền. Khi gland quá chặt, sleeve mềm hoặc hạt rắn bị kẹt trong vùng tiếp xúc, tải ma sát tăng và có thể tạo rãnh. Flush, độ cứng sleeve và cách chỉnh gland rất quan trọng.

Có thể dùng Temapack 3300 cho van không?

Dữ liệu kỹ thuật của dòng 3300 có thông số cho van, nhưng việc dùng thực tế phải đối chiếu môi chất, nhiệt độ, áp suất, kích thước hộp chèn, yêu cầu phát thải và tiêu chuẩn của van.

Giá bán tính như thế nào?

TDKMART đang thể hiện sản phẩm theo mét dài. Khi dự trù, nên tính chiều dài từng vòng, số vòng trên một hộp chèn, số máy và phần hao hụt cắt; không lấy một mét làm mặc định cho mọi thiết bị.

Đổi từ 10x10 sang 12x12 có ảnh hưởng lantern ring không?

Có thể. Mỗi vòng dày hơn theo chiều trục, nên cùng số vòng sẽ chiếm nhiều chiều sâu hơn và có thể làm lantern ring lệch cổng flush.

Packing 12x12 cần bao nhiêu vòng?

Không thể xác định chỉ từ size. Cần biết chiều sâu stuffing box, vị trí lantern ring và yêu cầu OEM.

Tóm tắt khi chọn Temapack 3300 12x12 mm

Chọn đúng sản phẩm cần đồng thời đúng type 3300, đúng tiết diện 12x12 mm và đúng điều kiện vận hành. Size chỉ giải quyết hình học; vật liệu và thông số máy quyết định khả năng làm việc.

Temapack 3300 dùng staple Aramid yarn tẩm PTFE và silicone oil. Dòng này được nhà sản xuất nêu cho khí trơ, dầu, tác nhân mài mòn và dung môi trong phạm vi kỹ thuật tương ứng. Khi ứng dụng có slurry hoặc hạt, cần đặc biệt chú ý sleeve, flush và lực ép.

Trước khi đặt số mét, hãy tính chiều dài vòng theo đường kính trục, số vòng của một máy, số máy và phần hao hụt cắt. Nếu không còn bản vẽ, gửi ảnh packing cũ cùng kích thước stuffing box và sleeve để đối chiếu.
