Gland packing Aramid

Gland packing Aramid là dây tết chèn làm kín có nền sợi aramid độ bền cơ học cao, thường được sử dụng trong hộp chèn của bơm, van, máy khuấy và thiết bị công nghiệp có môi trường mài mòn, bùn, hạt rắn hoặc tải cơ học lớn. TDKMART.COM cung cấp dòng Aramid Temapack của TEMAC, xuất xứ EU, với nhiều tiết diện vuông để lựa chọn theo stuffing box, đường kính trục, môi chất, nhiệt độ, áp suất và tốc độ vận hành.

Thường gọi bằng các cụm như dây tết chèn Aramid, gland packing Aramid, Aramid packing, dây chèn Kevlar, dây tết chèn Kevlar, packing bơm bùn, packing chịu mài mòn, dây chèn trục bơm, packing cho slurry, Temapack 3300. Các tên gọi này có thể cùng hướng đến nhóm sợi aramid, nhưng không nên chọn chỉ theo tên vật liệu. Cấu trúc sợi filament hay staple, chất tẩm PTFE, dầu bôi trơn và type Temapack quyết định đáng kể đặc tính làm việc.

Xem nhóm tổng tại gland packing dây tết chèn hoặc hệ sản phẩm gioăng phớt làm kín. Khi cần ưu tiên kháng hóa chất và ma sát thấp có thể đối chiếu gland packing PTFE; nếu ứng dụng thiên về nhiệt, hơi hoặc khả năng tản nhiệt có thể xem gland packing Graphite.

Gland packing Aramid là gì?

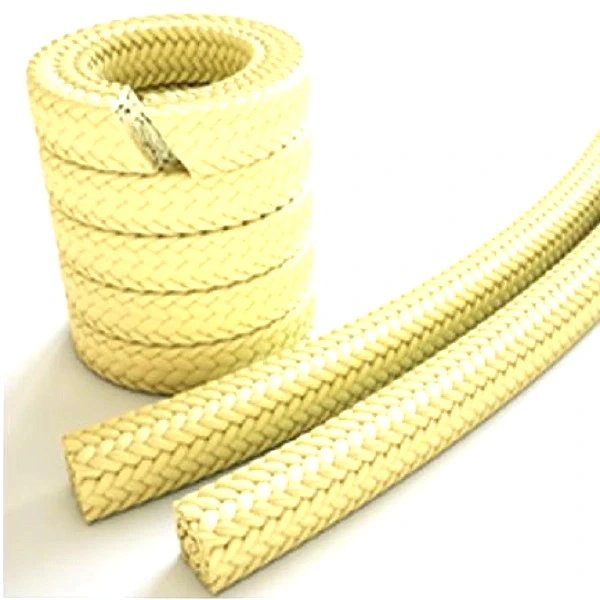

Gland packing Aramid là vật liệu chèn dạng dây bện từ sợi aramid, thường được tẩm PTFE và bổ sung chất bôi trơn tùy type. Dây được cắt thành từng vòng rồi lắp quanh trục, sleeve, piston rod hoặc stem trong stuffing box. Khi gland follower tạo lực ép theo phương trục, các vòng packing biến dạng theo phương ngang để tiếp xúc với bề mặt chuyển động và thành hộp chèn, từ đó kiểm soát rò của môi chất.

Điểm nổi bật của aramid là độ bền kéo, khả năng chống mài mòn và độ ổn định cơ học tốt. Vì vậy vật liệu này thường được cân nhắc cho bùn, slurry, nước có cặn, huyền phù, giấy bột, môi trường chứa hạt hoặc vị trí packing có xu hướng bị đùn. Tuy nhiên độ bền cao cũng đồng nghĩa cần quan tâm nhiều hơn đến tình trạng sleeve, độ nhẵn bề mặt, chất bôi trơn và lực ép gland để hạn chế mài mòn trục.

Aramid và Kevlar có phải là một?

Aramid là tên của một họ sợi polyamide thơm có độ bền cao. Kevlar là một tên thương mại nổi tiếng thuộc nhóm aramid. Trong thực tế bảo trì, người dùng thường gọi chung “dây chèn Kevlar” để chỉ packing aramid màu vàng, nhưng hồ sơ kỹ thuật nên ưu tiên tên vật liệu và mã sản phẩm cụ thể.

Không nên mặc định mọi dây aramid đều có cùng cấu tạo hoặc đều sử dụng đúng một loại sợi thương mại. Khi cần thay thế Temapack, hãy đối chiếu type 3100, 3200 hoặc 3300, thành phần tẩm, lubricant và giới hạn vận hành thay vì chỉ dựa vào màu sắc của dây.

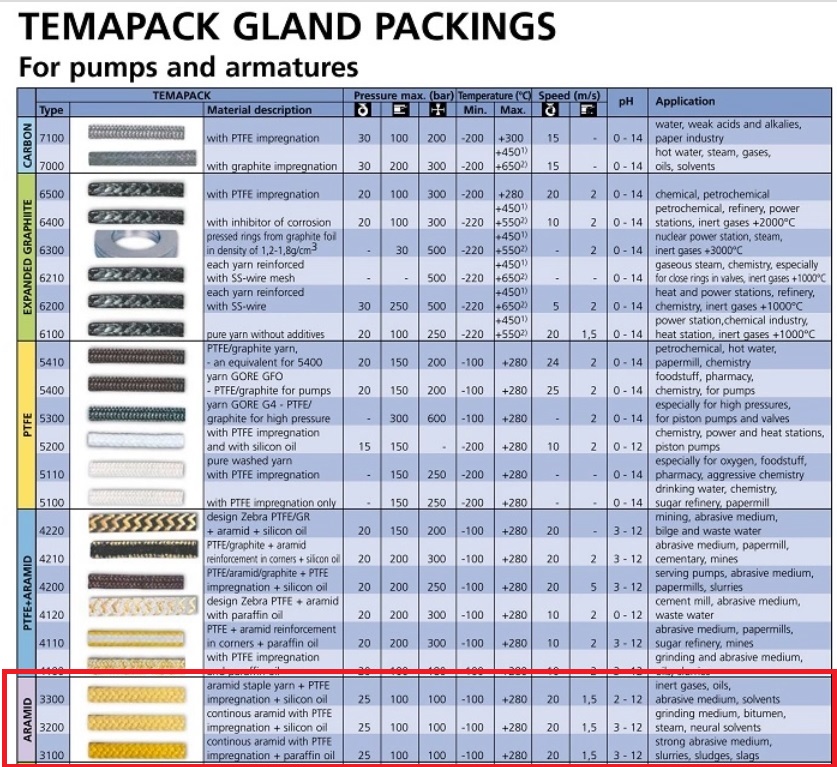

Ba type Aramid Temapack: 3100, 3200 và 3300

TEMAC phân nhóm Aramid Temapack thành 3100, 3200 và 3300. Ba type cùng dùng sợi aramid nhưng không giống hoàn toàn về cấu tạo. Sự khác biệt giữa dạng filament và staple yarn, cùng hệ chất tẩm và dầu bổ sung, giúp từng type phù hợp với những điều kiện vận hành khác nhau.

Temapack 3100 – aramid filament tẩm PTFE

Temapack 3100 sử dụng sợi aramid filament bện vuông, được tẩm PTFE và bổ sung dầu bôi trơn theo cấu hình của nhà sản xuất. Dạng filament tạo độ bền cơ học và khả năng chống mài mòn cao, phù hợp để xem xét ở môi trường có chất rắn, bùn hoặc tải cơ học lớn. Khi dùng trên bơm quay, cần kiểm soát tốt tình trạng sleeve và chế độ bôi trơn vì packing aramid có thể tác động mạnh lên bề mặt nếu bị ép quá mức.

Temapack 3200 – một type Aramid riêng của TEMAC

Temapack 3200 là một type Aramid riêng trong hệ Temapack của TEMAC. Vì vậy 3200 không nên được coi là tên khác của 3100. Khi thiết bị đã chỉ định 3200, cần giữ đúng type hoặc đối chiếu tài liệu kỹ thuật của mã này trước khi thay bằng 3100 hay 3300, khi điều kiện môi chất, nhiệt độ, áp suất hoặc tốc độ.

Temapack 3300 – staple aramid yarn tẩm PTFE

Temapack 3300 sử dụng staple aramid yarn, tẩm PTFE và bổ sung silicone oil. Cấu trúc staple khác với filament liên tục của 3100 và 3200, vì vậy cảm giác bề mặt, khả năng thích nghi và đặc tính ma sát cũng khác. Đây là dòng hiện được TDKMART triển khai rõ nhất theo nhiều size cụ thể.

Một số lựa chọn có thể xem trực tiếp gồm Temapack 3300 size 6x6 mm, 10x10 mm, 14x14 mm và 16x16 mm.

Khi nào nên ưu tiên gland packing Aramid?

Aramid thường đáng cân nhắc khi vấn đề chính không chỉ là nhiệt hay hóa chất mà còn có mài mòn, hạt rắn, bùn, áp lực cơ học hoặc nguy cơ packing bị đùn. Các ứng dụng điển hình có thể gặp ở bơm bùn, bơm nước thải, bơm giấy bột, thiết bị khai khoáng, máy khuấy slurry, hệ thống xử lý nước và nhiều máy công nghiệp làm việc với môi chất không sạch.

Nếu môi chất sạch, trục tốc độ cao và ưu tiên ma sát thấp, PTFE hoặc PTFE/Graphite có thể phù hợp hơn. Nếu yêu cầu chính là hơi nóng hoặc nhiệt độ cao, Graphite có thể là hướng cần kiểm tra trước. Việc lựa chọn nên dựa trên nguyên nhân hỏng thực tế của packing cũ thay vì mặc định aramid luôn bền hơn nên luôn tốt hơn.

Gland packing Aramid cho bơm bùn và slurry

Slurry chứa các hạt rắn chuyển động cùng chất lỏng có thể đi vào vùng tiếp xúc giữa packing và sleeve, tạo cơ chế mài ba vật thể và làm mòn rất nhanh. Aramid có lợi thế về độ bền cơ học nhưng vẫn cần một hệ thống flush hợp lý để hạn chế hạt đi sâu vào bộ vòng.

Khi bơm bùn thường xuyên phá hỏng packing, nên kiểm tra đồng thời nồng độ hạt, kích thước hạt, áp suất stuffing box, nguồn nước flush, vị trí lantern ring, độ cứng sleeve và mức ép gland. Chỉ thay từ packing mềm sang aramid mà không xử lý nguồn hạt mài có thể làm tuổi thọ sleeve giảm nhanh.

Aramid có làm mòn trục hoặc sleeve không?

Có thể xảy ra nếu packing bị siết quá chặt, sleeve quá mềm, bề mặt không phù hợp, thiếu bôi trơn hoặc có nhiều hạt mài nằm giữa packing và trục. Aramid có độ bền cao nên không nên vận hành theo tư duy “càng siết kín càng tốt”. Khi lực ép lớn, ma sát tăng và hạt rắn có thể bị giữ lại tại vùng tiếp xúc, tạo rãnh trên sleeve.

Để giảm rủi ro, cần kiểm tra độ cứng và độ nhẵn sleeve, đảm bảo gland follower thẳng, duy trì flush khi thiết kế yêu cầu và điều chỉnh từng bước nhỏ. Nếu một máy liên tục mòn sleeve dù packing còn nguyên, cấu hình vật liệu có thể quá cứng cho điều kiện đó.

PTFE + Aramid khác Aramid thuần như thế nào?

Packing phối hợp PTFE + Aramid dùng hai nhóm sợi để cân bằng giữa ma sát thấp và độ bền cơ học. Một cấu trúc phổ biến là thân PTFE với các góc gia cường aramid, giúp vùng góc chống đùn và chịu mài mòn trong khi phần PTFE tiếp xúc mềm hơn.

TDKMART có sản phẩm phối hợp như PTFE + Aramid Temapack 4110 size 10x10 mm. Loại phối hợp không phải lúc nào cũng thay trực tiếp 3300; cần xác định nguyên nhân hỏng và vùng nào trong bộ vòng cần chống mài mòn hoặc giảm ma sát.

Cách xác định đúng tiết diện packing Aramid

Nếu không còn bản vẽ máy, có thể ước tính tiết diện dây từ kích thước stuffing box: Tiết diện packing ≈ (Đường kính trong stuffing box − đường kính trục hoặc sleeve) ÷ 2. Công thức dùng cho tiết diện vuông và cần được kiểm tra lại bằng dung sai thực tế của thiết bị.

Ví dụ hộp chèn có đường kính trong 60 mm, sleeve có đường kính 40 mm thì khoảng theo bán kính là (60 − 40) ÷ 2 = 10 mm. Khi đó Temapack 3300 size 10x10 mm là quy cách cần đối chiếu tiếp, chứ chưa phải kết luận duy nhất.

Các size Temapack 3300 đang thể hiện trên TDKMART

Cách cắt dây tết chèn Aramid

Sợi aramid có độ bền cao nên cần dao hoặc dụng cụ cắt sắc để tạo đầu cắt gọn. Dao cùn dễ kéo xơ, làm méo tiết diện và tạo khe tại mối ghép. Nên quấn dây quanh mandrel có đường kính tương đương trục hoặc sleeve rồi cắt từng vòng riêng theo kiểu được nhà sản xuất thiết bị khuyến nghị.

Không nên cắt tất cả vòng bằng cách ước lượng chiều dài từ vòng cũ đã biến dạng. Sau khi cắt, thử ôm vòng quanh mandrel để kiểm tra hai đầu gặp nhau đúng mà không có khe lớn hoặc chồng quá mức.

Quy trình lắp gland packing Aramid cho bơm

1. Cô lập nguồn năng lượng, khóa máy, xả áp và thực hiện đầy đủ quy trình an toàn.
2. Lấy sạch toàn bộ packing cũ và vệ sinh stuffing box.
3. Kiểm tra sleeve, trục, gland follower và lantern ring trước khi lắp mới.
4. Đo lại tiết diện cần dùng; không mặc định size của dây cũ còn chính xác.
5. Cắt từng vòng riêng bằng dụng cụ phù hợp với sợi aramid.
6. Đưa từng vòng vào hộp chèn và ép đều về đúng vị trí.
7. Phân bố mối ghép của các vòng quanh chu vi, tránh xếp trùng một đường.
8. Đặt lantern ring đúng vùng cổng flush nếu hệ thống có sử dụng.
9. Siết gland follower đều hai bên, chỉ tạo lực ban đầu vừa đủ.
10. Khởi động máy và điều chỉnh từng bước dựa trên nhiệt, rò, tiếng kêu và tải vận hành.

Vì sao không nên siết Aramid packing quá chặt?

Packing aramid có độ bền cơ học cao nên khi bị nén mạnh có thể truyền tải lớn lên sleeve. Siết quá chặt làm ma sát tăng, nhiệt tăng và tạo điều kiện cho hạt rắn cào xước bề mặt. Máy có thể giảm rò tạm thời nhưng tuổi thọ sleeve và packing lại giảm.

Với bơm quay dùng compression packing, mức rò hoặc dòng flush phù hợp phụ thuộc thiết kế. Không nên đặt mục tiêu triệt tiêu mọi giọt rò bằng cách tăng lực ép. Việc điều chỉnh phải theo hướng dẫn của OEM và đúng type packing.

Vai trò của flush khi dùng Aramid packing

Trong môi trường bùn hoặc slurry, flush có thể tạo một vùng chất lỏng sạch hơn quanh sleeve, làm mát và hạn chế hạt rắn đi vào packing. Nếu áp flush quá thấp so với áp suất tại stuffing box, dòng bẩn có thể chảy ngược vào vùng chèn. Nếu quá cao, tiêu hao nước và pha loãng quá trình có thể tăng.

Lantern ring phải nằm đúng vị trí tương ứng cổng cấp. Khi thay packing nhưng thay đổi số vòng hoặc độ dày vòng, vị trí lantern ring có thể dịch và làm mất tác dụng flush. Đây là điểm cần kiểm tra nếu packing hỏng nhanh dù vật liệu đã đúng.

Các dấu hiệu Aramid packing đang làm việc không phù hợp

• Sleeve hình thành rãnh mòn nhanh sau thời gian ngắn.
• Packing nóng mạnh dù lượng rò vẫn còn nhiều.
• Phải siết gland thường xuyên để duy trì trạng thái làm kín.
• Dây bị đùn qua khe ở đáy stuffing box hoặc gland follower.
• Hạt rắn bám dày trong các vòng phía trong.
• Một phía packing mòn rõ hơn phía đối diện.
• Gland follower nghiêng hoặc hành trình ép hai phía không đều.
• Trục quay nặng, tải động cơ tăng sau khi thay packing.

Vì sao packing Aramid vẫn rò sau khi thay mới?

Nguyên nhân có thể là tiết diện dây nhỏ, vòng cắt thiếu chiều dài, mối ghép đặt trùng nhau, sleeve đã mòn, gland follower nghiêng, trục có độ đảo, cặn nằm trong stuffing box hoặc lantern ring sai vị trí. Type Aramid không phù hợp môi chất cũng có thể làm dây thay đổi đặc tính sau thời gian ngắn.

Nếu rò xuất hiện tập trung tại một phía, nên ưu tiên kiểm tra cơ khí và độ đồng tâm. Nếu rò tăng dần toàn chu vi cùng hiện tượng packing mòn nhanh, cần xem lại size, vật liệu và chế độ flush. Không nên chỉ tiếp tục vặn gland cho đến khi hết hành trình.

Thông tin cần cung cấp khi hỏi mua Gland packing Aramid

• Loại thiết bị: bơm ly tâm, bơm piston, van, máy khuấy hoặc thiết bị khác.
• Mã packing cũ: 3100, 3200, 3300 hoặc mã khác nếu có.
• Đường kính trục, sleeve, piston rod hoặc stem.
• Đường kính trong và chiều sâu stuffing box.
• Size dây cũ hoặc tiết diện tính toán.
• Tên môi chất, nồng độ và pH nếu liên quan.
• Có bùn, cát, bột giấy hoặc hạt rắn hay không.
• Nhiệt độ và áp suất vận hành.
• Tốc độ rpm và đường kính trục đối với máy quay.
• Tình trạng flush, lantern ring và sleeve.
• Số mét cần dùng hoặc số máy cần bảo trì.

Câu hỏi thường gặp về gland packing Aramid

Dây tết chèn Aramid có phải dây Kevlar không?

Trong giao tiếp thị trường, nhiều người dùng hai tên gần như tương đương. Về kỹ thuật, aramid là họ vật liệu còn Kevlar là một tên thương mại. Khi chọn sản phẩm nên dùng mã Temapack và cấu tạo thực tế làm cơ sở.

Temapack 3300 có những size nào đang hiển thị?

TDKMART hiện có các sản phẩm con 3300 size 6x6, 8x8, 10x10, 12x12, 14x14 và 16x16 mm. Giá của các sản phẩm này được ghi theo mét dài.

Aramid 10x10 mm dùng cho trục đường kính bao nhiêu?

Không thể xác định chỉ từ size 10x10 mm. Cần biết đường kính trong stuffing box và đường kính trục hoặc sleeve. Tiết diện thường được ước tính từ một nửa hiệu số hai đường kính.

Aramid có phù hợp bơm hóa chất không?

Có những type Aramid có phạm vi kháng hóa chất tốt, nhưng phải kiểm tra môi chất, nồng độ, nhiệt độ và pH cụ thể. Nếu ưu tiên chính là hóa chất sạch và ma sát thấp, PTFE có thể là lựa chọn hợp lý hơn.

Packing Aramid có dùng cho bơm bùn không?

Đây là một trong các hướng sử dụng thường được cân nhắc nhờ độ bền và chống mài mòn. Hiệu quả thực tế vẫn phụ thuộc kích thước hạt, nồng độ slurry, sleeve, tốc độ và hệ thống flush.

Tại sao dùng Aramid lại mòn sleeve?

Các nguyên nhân thường gặp là siết quá chặt, sleeve không đủ độ cứng, bề mặt xấu, thiếu bôi trơn hoặc hạt mài bị giữ tại vùng tiếp xúc. Cần xử lý nguyên nhân thay vì chỉ đổi sang packing Aramid mới.

Có thể thay Temapack 3300 bằng 3100 hoặc 3200 không?

Không nên thay chỉ vì cùng là Aramid. 3100, 3200 và 3300 khác cấu tạo sợi và hệ chất tẩm hoặc lubricant. Cần đối chiếu điều kiện máy trước khi đổi type.

Có nên phối hợp Aramid với PTFE trong cùng stuffing box?

Có những cấu hình dùng Aramid làm vòng chống đùn hoặc chịu mài mòn và dùng vật liệu ma sát thấp ở các vòng khác. Việc bố trí phải dựa trên thiết kế hộp chèn và điều kiện vận hành cụ thể.

Chọn gland packing Aramid theo điều kiện máy, không chỉ theo màu dây

Cách chọn hiệu quả là đi theo thứ tự thiết bị → môi chất → mức mài mòn → nhiệt độ → áp suất → tốc độ → type Aramid → tiết diện. Nếu đã xác định Temapack 3300 thì bước tiếp theo là đo stuffing box và chọn đúng size. Nếu chưa có mã, cần phân tích lý do packing cũ hỏng trước khi chọn 3100, 3200 hay 3300.

TDKMART tổ chức sản phẩm theo hướng từ gioăng phớt làm kín đến gland packing Temapack, sau đó tách Aramid, PTFE và Graphite rồi đi xuống các size cụ thể. Với Temapack 3300, người dùng có thể đối chiếu trực tiếp các quy cách 6x6 đến 16x16 mm đang được thể hiện trên TDKMART.

Để chọn nhanh và hạn chế mua sai: hãy chuẩn bị ảnh packing cũ, mã type nếu có, đường kính trục, đường kính trong stuffing box, môi chất, nhiệt độ, áp suất, rpm, tình trạng hạt rắn, hệ flush và số mét cần dùng. Dữ liệu càng đầy đủ thì việc quyết định dùng Aramid 3300, type Aramid khác, PTFE, Graphite hoặc cấu trúc phối hợp càng chính xác.
