Gland packing

Gland packing hay dây tết chèn làm kín là vật liệu chèn dạng sợi bện, được lắp thành từng vòng trong hộp chèn quanh trục, ống lót trục hoặc ty van. Khi bộ ép chèn tạo lực nén phù hợp, các vòng packing ôm sát bề mặt làm việc và thành hộp chèn, giúp kiểm soát rò rỉ môi chất trong bơm, van, máy khuấy, máy trộn và nhiều thiết bị công nghiệp. TDKMART.COM cung cấp gland packing Temapack xuất xứ EU với nhiều vật liệu và tiết diện, lựa chọn theo môi chất, nhiệt độ, áp suất và tốc độ trục.

Khi cần mua dây tết chèn gland packing, dây chèn bơm, dây chèn trục bơm, packing bơm, packing van, dây tết chèn chịu nhiệt, dây tết chèn chịu hóa chất, gland packing graphite, gland packing PTFE, gland packing Teflon hoặc gland packing Aramid, không nên chọn chỉ theo kích thước vuông của sợi. Cùng tiết diện 10x10 mm hoặc 12x12 mm nhưng khác vật liệu và cấu tạo có thể phù hợp với những điều kiện vận hành rất khác nhau.

Xem hệ sản phẩm làm kín tại gioăng phớt làm kín. Nếu đã xác định vật liệu, có thể đi trực tiếp đến gland packing PTFE, gland packing Graphite hoặc gland packing Aramid.

Gland packing là gì?

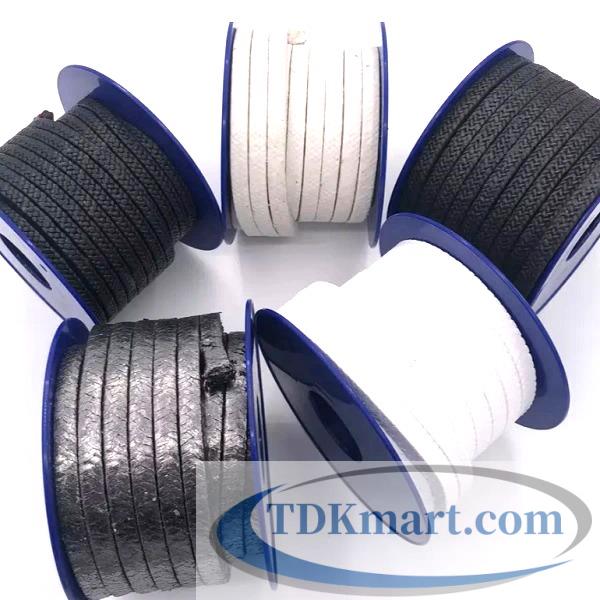

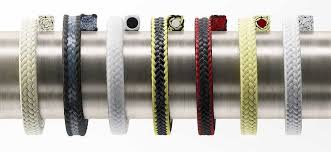

Gland packing là vật liệu làm kín dạng dây có tiết diện thường là hình vuông, được bện từ PTFE, graphite, aramid hoặc tổ hợp nhiều loại sợi. Dây được cắt thành từng vòng có chiều dài phù hợp với đường kính trục hoặc ty, sau đó lắp tuần tự vào stuffing box – thường gọi là hộp chèn. Bộ gland follower hoặc nắp ép chèn tạo lực nén theo phương trục làm các vòng packing giãn theo phương ngang và tiếp xúc với trục cùng thành hộp chèn.

Khác với phớt dầu đúc sẵn theo một kích thước d × D × B, packing có thể được cắt theo chu vi tại chỗ. Điều này giúp giải pháp chèn phù hợp với nhiều thiết bị cũ, bơm công nghiệp, van và cụm trục có kết cấu hộp chèn. Tuy nhiên khả năng làm kín phụ thuộc đồng thời vào vật liệu dây, kích thước tiết diện, số vòng, tình trạng trục hoặc sleeve, độ đồng tâm, lực ép và chế độ vận hành.

Gland packing làm kín theo nguyên lý nào?

Sau khi các vòng packing được đặt trong hộp chèn, lực từ gland follower nén cả bộ vòng theo chiều dọc. Vật liệu bện biến dạng, tạo tiếp xúc với bề mặt trục hoặc ty và đường kính trong của hộp chèn. Mức ép phải đủ để kiểm soát rò nhưng vẫn phù hợp với chuyển động của thiết bị.

Ở bơm có trục quay, packing thường làm việc trong trạng thái động và ma sát sinh nhiệt tại bề mặt tiếp xúc. Nhiều hệ thống cần một lượng chất lỏng hoặc dòng flush phù hợp để bôi trơn, làm mát và hạn chế cặn đi vào vùng chèn. Vì vậy không nên siết gland đến mức trục nặng hoặc packing nóng bất thường. Với van, điều kiện chuyển động và yêu cầu kín lại khác, nên lực nén phải theo thiết kế của bộ van và loại packing sử dụng.

Ba nhóm gland packing chính tại TDKMART.COM

Gland packing PTFE – ưu tiên ma sát thấp và khả năng kháng hóa chất

PTFE có hệ số ma sát thấp và khả năng tương thích với nhiều môi chất hóa học, vì vậy packing PTFE thường được cân nhắc cho bơm, van hoặc thiết bị cần vật liệu tương đối trơ và hạn chế bám dính. Tùy cấu tạo sợi, chất tẩm và thiết kế từng type, khả năng chịu nhiệt, áp suất và tốc độ sẽ khác nhau; không nên áp một thông số chung cho mọi dây PTFE.

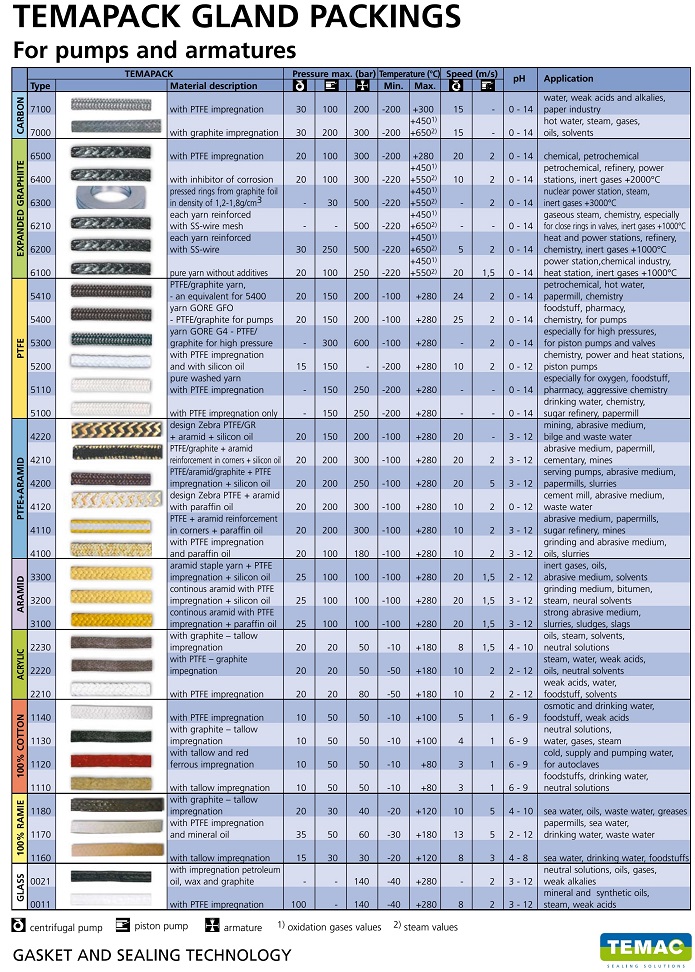

TDKMART hiện có nhiều sản phẩm Temapack PTFE, trong đó có các type 5100, 5110, 5200, 5300, 5400, 5410 và các kiểu phối hợp PTFE + Aramid. Có thể xem toàn bộ lựa chọn tại dây tết chèn PTFE. Với nhu cầu tra theo kích thước cụ thể, tham khảo Gland packing PTFE Temapack 5410 size 8x8 mm.

Gland packing Graphite – phù hợp nhiều điều kiện nhiệt và ma sát

Graphite được dùng rộng rãi trong công nghệ packing nhờ đặc tính bôi trơn và khả năng truyền nhiệt tốt. Tùy cấp sợi và chất gia cường, packing graphite có thể được sử dụng cho nhiều môi chất trong bơm, van hoặc thiết bị công nghiệp. Khi lựa chọn cần kiểm tra rõ type vì “graphite” chỉ mô tả vật liệu chính, không đủ để kết luận giới hạn áp suất, nhiệt độ hay tốc độ của sản phẩm.

Nhánh gland packing Graphite trên TDKMART có các lựa chọn Temapack theo nhiều tiết diện. Một ví dụ cấp sản phẩm là Gland packing Graphite Temapack 6200 size 8x8 mm.

Gland packing Aramid – ưu tiên độ bền cơ học và chống mài mòn

Sợi Aramid có độ bền cơ học cao và thường được sử dụng trong packing cho môi trường có hạt rắn, bùn hoặc yêu cầu chống mài mòn tốt. Đổi lại, loại sợi có độ cứng và ma sát cao hơn có thể làm tăng nguy cơ mòn trục hoặc sleeve nếu bề mặt không phù hợp, thiếu bôi trơn hoặc gland bị siết quá mức. Do đó cần xem xét cả độ cứng bề mặt trục và chế độ flush.

Có thể xem các size tại gland packing Aramid. Với cấp sâu hơn, TDKMART đang có Gland packing Aramid Temapack 3300 size 16x16 mm để người dùng đối chiếu quy cách.

So sánh nhanh PTFE, Graphite và Aramid

Cách chọn dây tết chèn theo môi chất

Môi chất là tiêu chí đầu tiên cần xác định vì nó quyết định mức tương thích hóa học và khả năng duy trì tính chất của sợi. Nước sạch, nước thải, dầu, dung môi, axit, kiềm, hơi, bùn khoáng hay huyền phù có yêu cầu rất khác nhau. Không nên chọn packing chỉ vì một vật liệu “chịu hóa chất” nói chung; phải kiểm tra loại hóa chất, nồng độ, nhiệt độ và điều kiện vận hành thực tế.

Nếu môi chất có nhiều hạt rắn, cần chú ý khả năng chống mài mòn và hệ thống flush. Nếu môi chất sạch nhưng nhiệt cao, yêu cầu truyền nhiệt và ổn định vật liệu trở nên quan trọng hơn. Với hóa chất ăn mòn, cần kiểm tra không chỉ sợi chính mà cả chất tẩm, dầu bôi trơn và vật liệu các chi tiết kim loại xung quanh.

Cách chọn packing theo nhiệt độ, áp suất và tốc độ

Nhiệt độ môi chất không phải nhiệt độ duy nhất cần quan tâm. Ma sát ở bề mặt trục có thể làm nhiệt tại hộp chèn cao hơn điều kiện của lưu chất. Áp suất làm tăng yêu cầu chống đùn và khả năng giữ hình dạng của bộ vòng. Tốc độ trục càng cao thì tốc độ bề mặt và nhiệt ma sát càng đáng chú ý.

Khi gửi yêu cầu kỹ thuật, nên cung cấp nhiệt độ vận hành, áp suất tại stuffing box, tốc độ vòng/phút và đường kính trục. Từ đường kính trục và rpm có thể xác định tốc độ bề mặt để đối chiếu với giới hạn của packing. Đây là cách chọn đáng tin cậy hơn việc chỉ nói “bơm chạy nhanh” hoặc “nhiệt độ cao”.

Cách xác định đúng tiết diện dây gland packing

Nếu không còn tài liệu máy, tiết diện packing có thể được ước tính từ kích thước hộp chèn theo công thức:

Tiết diện packing ≈ (Đường kính trong hộp chèn − đường kính trục hoặc sleeve) ÷ 2.

Ví dụ, hộp chèn có đường kính trong 60 mm và sleeve tại vùng chèn có đường kính 40 mm thì khoảng không gian theo bán kính là (60 − 40) ÷ 2 = 10 mm. Khi đó packing 10x10 mm là kích thước cần được kiểm tra tiếp theo. Trước khi đặt hàng vẫn nên đối chiếu hướng dẫn của nhà sản xuất máy, độ sâu hộp chèn và dung sai thực tế.

Các size gland packing thường gặp

Các tiết diện hình vuông thường gặp trên TDKMART gồm 6x6, 8x8, 10x10, 12x12, 14x14, 15x15, 16x16, 18x18, 20x20, 22x22 và 25x25 mm tùy dòng sản phẩm. Không phải mọi vật liệu hoặc type đều có đầy đủ tất cả kích thước này.

Khi thay packing cũ, nên đo cả chiều rộng và chiều cao tiết diện. Một vòng đã bị nén lâu có thể không còn dạng vuông ban đầu, do đó số đo trên mẫu tháo ra chỉ dùng để tham khảo. Kích thước stuffing box và trục mới là cơ sở tốt hơn để xác nhận.

Cắt vòng packing 90° hay cắt chéo?

Hai kiểu cắt thường gặp là cắt vuông và cắt chéo. Kiểu nào phù hợp phụ thuộc hướng dẫn của packing, kết cấu hộp chèn và kinh nghiệm lắp. Điều quan trọng là các đầu cắt phải sạch, không xơ bung và mỗi vòng có chiều dài đồng đều.

Nên dùng dao chuyên dụng hoặc lưỡi sắc trên bề mặt cắt ổn định. Tránh kéo giật làm sợi biến dạng. Nếu sử dụng kiểu cắt chéo, góc và hướng của hai đầu phải tương ứng để khi ôm quanh trục chúng tiếp xúc đúng. Với bộ nhiều vòng, vị trí mối nối phải được phân bố lệch nhau thay vì xếp thành một đường thẳng.

Quy trình lắp gland packing cho bơm

1. Cô lập thiết bị, xả áp và thực hiện đầy đủ quy trình an toàn trước khi tháo hộp chèn.
2. Lấy toàn bộ packing cũ ra khỏi stuffing box, kể cả các mảnh nhỏ còn bám sâu bên trong.
3. Làm sạch hộp chèn, kiểm tra sleeve hoặc trục có xước, rãnh mòn, ăn mòn hay độ đảo bất thường hay không.
4. Xác nhận đúng tiết diện và vật liệu dây mới trước khi cắt.
5. Cắt từng vòng riêng trên mandrel có đường kính tương đương trục hoặc sleeve.
6. Lắp từng vòng vào hộp chèn và ép từng vòng về đúng vị trí; không cuộn một dải dài thành lò xo rồi nhét vào.
7. Phân bố các mối nối quanh chu vi theo hướng dẫn của thiết bị hoặc nhà sản xuất packing.
8. Nếu hệ thống có lantern ring, đặt đúng vị trí tương ứng với cổng flush.
9. Lắp gland follower thẳng, siết hai bên đều để tránh ép lệch.
10. Khởi động theo quy trình của máy, theo dõi rò rỉ, nhiệt độ, tiếng kêu và điều chỉnh gland từng bước nhỏ.

Vì sao không nên siết packing bơm quá chặt?

Siết quá mức làm lực ép lên trục hoặc sleeve tăng mạnh, kéo theo ma sát và nhiệt. Hậu quả có thể là packing cháy, cứng, mòn nhanh, sleeve bị tạo rãnh, công suất kéo tăng hoặc trục khó quay. Một bộ packing mới chưa chạy rà thường cần được theo dõi và điều chỉnh dần thay vì ép kín ngay từ đầu.

Với nhiều bơm dùng packing truyền thống, một mức rò có kiểm soát hoặc dòng flush phù hợp là một phần của cơ chế làm mát và bôi trơn. Không có một con số giọt/phút đúng cho mọi máy. Mức cần thiết phải căn cứ loại packing, đường kính trục, tốc độ, môi chất và hướng dẫn của nhà sản xuất thiết bị.

Dấu hiệu chọn sai hoặc lắp sai gland packing

• Packing nóng nhanh sau khi khởi động.
• Phải siết gland liên tục nhưng rò vẫn tăng.
• Sleeve hoặc trục xuất hiện rãnh mòn sâu.
• Dây bị cháy, cứng, đổi màu hoặc mất chất tẩm.
• Packing bị đùn ra khe giữa trục và gland follower.
• Hạt rắn bám sâu vào sợi và tạo đường rò.
• Gland follower bị nghiêng, một phía ép sâu hơn phía còn lại.
• Trục quay nặng hơn rõ rệt sau khi chèn mới.
• Rò tập trung tại vị trí các mối nối do các mối bị xếp trùng nhau.

Nguyên nhân packing bị cháy hoặc quá nhiệt

Các nguyên nhân thường gặp gồm siết gland quá chặt, thiếu flush, packing không phù hợp tốc độ trục, bề mặt sleeve quá thô, lắp sai tiết diện hoặc chất bôi trơn của dây không phù hợp. Nhiệt cao cũng có thể xuất phát từ căn chỉnh trục, vòng bi hoặc tình trạng cơ khí chứ không chỉ từ bản thân packing.

Nếu packing mới cháy lặp lại, không nên tiếp tục thay cùng một loại mà chưa kiểm tra nguyên nhân gốc. Cần xem lại tốc độ bề mặt, mức ép, đường flush, độ đảo, độ nhẵn sleeve và giới hạn kỹ thuật của đúng mã packing.

Nguyên nhân gland packing rò rỉ nhiều

Rò quá mức có thể do tiết diện dây nhỏ, vòng cắt thiếu chiều dài, số vòng không đủ, mối nối xếp trùng, gland ép lệch, sleeve mòn hoặc vật liệu không tương thích với môi chất. Packing mất đàn hồi sau thời gian dài cũng làm bộ vòng khó duy trì lực ép ổn định.

Đối với slurry hoặc chất lỏng có hạt, cặn đi vào giữa packing và sleeve có thể tạo đường rò và mài mòn nhanh. Khi đó cần kiểm tra hệ thống flush, vật liệu packing và điều kiện bề mặt thay vì chỉ tăng lực siết.

Phân biệt gland packing với O-ring, phớt dầu và V-ring

Gland packing dùng nhiều vòng dây nén trong hộp chèn quanh trục hoặc ty; O-ring thường làm kín trong rãnh; phớt dầu làm việc giữa trục quay và vỏ tĩnh; còn V-ring seal thường ôm trên trục và làm việc với một mặt đối tiếp. Nếu thiết bị không có stuffing box, nên xác định lại cơ chế làm kín trước khi chọn dây chèn.

Thông tin cần cung cấp khi hỏi mua dây tết chèn

• Loại thiết bị: bơm, van, máy khuấy, máy trộn hoặc cơ cấu khác.
• Đường kính trục hoặc sleeve tại vị trí chèn.
• Đường kính trong và chiều sâu của stuffing box nếu có thể đo.
• Tiết diện packing cũ hoặc size dự kiến.
• Môi chất và nồng độ nếu là hóa chất.
• Nhiệt độ và áp suất vận hành.
• Tốc độ trục hoặc rpm đối với thiết bị quay.
• Có hạt rắn, bùn hoặc tính mài mòn hay không.
• Mã packing cũ, hãng hoặc hình ảnh nếu còn thông tin.
• Tiết diện và số mét cần sử dụng.

Câu hỏi thường gặp về gland packing

Gland packing và dây tết chèn có phải cùng một loại không?

Trong thị trường vật tư công nghiệp tại Việt Nam, “dây tết chèn” là cách gọi phổ biến của gland packing hoặc compression packing. Khi đặt hàng vẫn nên ghi thêm vật liệu, tiết diện và mã type để tránh nhầm giữa các cấu tạo khác nhau.

Dây tết chèn 10x10 mm nghĩa là gì?

10x10 mm thường biểu thị tiết diện vuông danh nghĩa của dây. Đây không phải đường kính trục. Muốn xác định size phù hợp cần biết cả đường kính trong hộp chèn và đường kính trục hoặc sleeve.

Packing PTFE có phải Teflon packing không?

Nhiều người dùng tên Teflon packing để chỉ packing PTFE. Khi mua nên đối chiếu đúng type vì cấu tạo sợi, chất tẩm và giới hạn vận hành của từng sản phẩm có thể khác nhau.

Aramid packing dùng khi nào?

Aramid thường được cân nhắc khi môi trường có tính mài mòn hoặc cần độ bền cơ học cao. Với trục quay, cần chú ý tình trạng sleeve, ma sát và hệ thống flush để hạn chế mòn bề mặt.

Packing mới có cần siết thật chặt để hết rò không?

Không nên áp dụng cách này cho bơm quay. Siết quá chặt có thể làm tăng nhiệt và mài mòn. Cần điều chỉnh từng bước theo hướng dẫn của thiết bị và duy trì chế độ bôi trơn hoặc flush phù hợp.

Tại sao thay packing mới vẫn bị rò?

Nguyên nhân có thể nằm ở size, vật liệu, cách cắt vòng, vị trí mối nối, gland follower, sleeve bị mòn, độ đảo trục hoặc hệ thống flush. Khi rò tái diễn cần kiểm tra toàn bộ cụm stuffing box thay vì chỉ tăng lực siết.

Chọn gland packing đúng từ vật liệu đến kích thước

Một bộ packing làm việc ổn định cần đồng thời đúng vật liệu, tiết diện, số vòng, cách lắp và chế độ vận hành. Chọn đúng size nhưng sai vật liệu có thể gây trương nở, mài mòn hoặc suy giảm nhanh. Chọn đúng vật liệu nhưng ép quá chặt cũng có thể tạo nhiệt và làm hỏng sleeve.

TDKMART đang tổ chức sản phẩm theo hướng từ gioăng phớt làm kín đến gland packing, sau đó tách theo PTFE, Graphite và Aramid, rồi tiếp tục xuống các size cụ thể. Cách chọn này giúp người mua kiểm tra đúng cơ chế làm kín trước, sau đó mới chốt vật liệu và kích thước.

Khi cần tư vấn gland packing: hãy chuẩn bị ảnh thiết bị hoặc packing cũ, kích thước trục, kích thước stuffing box, môi chất, nhiệt độ, áp suất, tốc độ và số lượng cần dùng. Dữ liệu càng đầy đủ thì việc đối chiếu Temapack PTFE, Graphite, Aramid hoặc kiểu phối hợp càng chính xác và hạn chế chọn nhầm ngay từ đầu.
