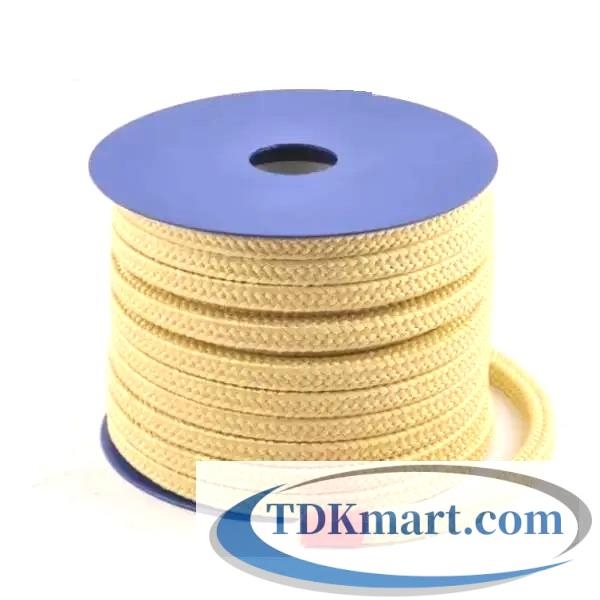

Gland packing Aramid Temapack 3300 size 6x6 mm

Người mua thường gọi sản phẩm theo các cụm như dây tết chèn Aramid 6x6, packing Aramid 6 mm, dây chèn bơm 6x6, packing chịu mài mòn, Temapack 3300 6x6 hoặc đôi khi gọi chung là dây chèn Kevlar. Khi đặt hàng nên ưu tiên mã Temapack 3300 và đúng tiết diện thay vì chỉ dựa vào màu dây hoặc tên gọi thương mại.

Temapack 3300 6x6 mm có tiết diện nhỏ nhất trong nhóm size đang được TDKMART triển khai cho dòng Aramid 3300. Với dây chỉ 6 mm mỗi cạnh, sai số đo, đầu cắt bị xơ hoặc gland follower lệch có ảnh hưởng tương đối lớn hơn so với các tiết diện lớn, vì vậy khâu đo và lắp cần đặc biệt gọn.

Chuỗi sản phẩm nên đối chiếu theo hướng: gioăng phớt làm kín → gland packing → gland packing Aramid. Tại cấp size, có thể kiểm tra Temapack 3300 8x8 mm để tránh chọn theo thói quen.

Thông số nhận diện Temapack 3300 6x6 mm

Các giới hạn áp suất, tốc độ, nhiệt độ và pH ở trên là các giá trị kỹ thuật để đối chiếu. Không nên hiểu rằng thiết bị có thể vận hành đồng thời tại mọi giá trị cực đại. Điều kiện thực tế còn phụ thuộc môi chất, nồng độ, độ nhẵn sleeve, mức siết gland, hệ flush, số vòng, thiết kế hộp chèn và hướng dẫn của OEM.

Vì sao staple Aramid + PTFE + silicone oil đáng chú ý?

Điểm mạnh của 3300 nằm ở bộ sợi Aramid dạng staple được bện thành dây vuông. Sợi Aramid chịu tải và chịu mài tốt, phù hợp khi packing phải giữ hình dạng trong quá trình gland follower nén nhiều vòng vào stuffing box.

Lớp tẩm PTFE và dầu silicone giúp giảm xu hướng ma sát khô của sợi Aramid. Tuy nhiên hiệu quả bôi trơn vẫn phụ thuộc điều kiện máy; bơm quay có hạt rắn thường cần kiểm soát flush và mức rò hợp lý để tránh sinh nhiệt.

Vì type 3300 có cấu trúc riêng, tên gọi 'packing Aramid' chưa đủ để đặt mua. Hai dây cùng màu vàng và cùng 6x6 mm có thể khác chất tẩm, loại sợi, mật độ bện và giới hạn vận hành.

Cách cắt vòng Aramid 3300 gọn và đều

1. Cô lập thiết bị, xả áp và bảo đảm trục không thể quay ngoài ý muốn trước khi thao tác.
2. Lấy sạch packing cũ bằng dụng cụ phù hợp; không để mảnh xơ nằm ở đáy hoặc quanh lantern ring.
3. Chuẩn bị mandrel có đường kính gần với sleeve thực tế. Quấn Temapack 3300 6x6 quanh mandrel mà không kéo giãn quá mức.
4. Dùng lưỡi cắt sắc. Sợi Aramid bền nên dao cùn dễ kéo xơ, làm méo mặt cắt và tạo đầu vòng không kín.
5. Cắt từng vòng riêng theo kiểu cắt mà OEM hoặc quy trình bảo trì yêu cầu. Nếu cắt chéo, giữ góc cắt đồng nhất giữa các vòng.
6. Thử ôm từng vòng quanh mandrel. Hai đầu cần gặp nhau hợp lý, không để khe lớn và không chồng quá mức.
7. Đánh dấu hoặc sắp thứ tự vòng sau khi cắt để tránh trộn vòng có chiều dài khác nhau.

Với tiết diện 6 mm, chất lượng đầu cắt ảnh hưởng trực tiếp đến đường rò tại mối. Đặc biệt ở size nhỏ, vài milimet sai lệch chiều dài vòng có tỷ lệ lớn so với chu vi; ở size lớn, đầu cắt xơ lại khó ép phẳng và có thể tạo điểm tải cục bộ.

Điểm riêng khi chọn size 6x6 mm

Packing tiết diện nhỏ cho hộp chèn gọn, đòi hỏi cắt vòng và chỉnh gland chính xác.

6x6 mm không phải phiên bản có thể thay tùy ý bằng 8x8 mm. Diện tích tiết diện của 8x8 lớn hơn rõ rệt, nên khả năng lắp, mức nén và hành trình gland thay đổi mạnh.

Với size 6 mm, mỗi vòng packing chiếm xấp xỉ 6 mm chiều dài dọc trục nếu lắp vuông góc và chưa tính biến dạng khi nén. Nếu hộp chèn sâu 60 mm, số vòng hình học lý thuyết khác hoàn toàn giữa 6, 10, 12 hay 16 mm. Vì vậy khi đổi size, vị trí gland follower và lantern ring cũng có thể đổi.

Nếu mẫu tháo ra đã chạy lâu, tiết diện có thể không còn 6 × 6 mm. Packing cũ thường bị nén theo một hoặc nhiều hướng, cạnh bo tròn và thấm cặn. Nên đo bore stuffing box cùng đường kính sleeve để xác nhận thay vì chỉ đặt thước lên mẫu cũ.

Các ứng dụng nên cân nhắc cho 6x6 mm

• bơm hoặc cơ cấu có stuffing box nhỏ và khe bán kính khoảng 6 mm
• van, ty hoặc cụm trục nhỏ cần dây chèn Aramid chống mài mòn
• thiết bị có không gian chèn hạn chế nhưng môi chất vẫn có dầu, cặn hoặc tác nhân mài
• bảo trì máy cũ khi bản vẽ hoặc phép đo xác nhận đúng tiết diện 6x6 mm

Cách tính tiết diện từ stuffing box

Công thức kiểm tra nhanh cho dây vuông là: tiết diện packing ≈ (đường kính trong stuffing box − đường kính trục hoặc sleeve) ÷ 2. Đây là phép tính hình học ban đầu. Sau khi tính vẫn cần đối chiếu bản vẽ, dung sai, tình trạng sleeve và yêu cầu của nhà sản xuất thiết bị.

Bảng trên chỉ minh họa hình học. Chiều dài vòng được ước tính theo đường tâm packing, chưa cộng phần bù cho kiểu cắt, độ nén, sai số thao tác hoặc yêu cầu riêng của thiết bị. Không dùng số vòng/m trong bảng như định mức mua hàng cố định.

Quy trình lắp packing vào hộp chèn

1. Vệ sinh stuffing box, gland follower, cổng flush và lantern ring nếu có.
2. Kiểm tra sleeve hoặc trục ở đúng vùng packing chạy. Nếu có rãnh sâu, ăn mòn, xước vòng hoặc độ đảo bất thường, xử lý nguyên nhân cơ khí trước.
3. Xác nhận lần cuối size 6x6 mm bằng số đo thực tế, không chỉ dựa vào nhãn cuộn hoặc packing tháo ra.
4. Đưa vòng thứ nhất vào và ép đều xuống đáy bằng dụng cụ không làm tổn thương sợi. Không cuộn một dải dài thành lò xo rồi nhét vào.
5. Xoay vị trí mối cắt của các vòng kế tiếp theo quy trình lắp. Mục tiêu là không tạo một đường rò thẳng xuyên qua toàn bộ bộ chèn.
6. Nếu có lantern ring, đưa đúng vị trí tương ứng với cổng flush. Tính lại vị trí khi số vòng hoặc tiết diện thay đổi.
7. Lắp gland follower thẳng, siết hai bên đều và chỉ tạo lực nén ban đầu vừa đủ.
8. Quay trục bằng tay khi quy trình cho phép để cảm nhận hiện tượng bó cứng trước khi khởi động.
9. Khởi động theo hướng dẫn thiết bị, theo dõi rò, nhiệt, tiếng kêu, dòng điện động cơ và điều chỉnh gland từng bước nhỏ.

So sánh size lân cận để tránh chọn sai

Chênh lệch diện tích cho thấy thay một size gần nhất không phải thay đổi nhỏ về lượng vật liệu bị nén trong khe. Packing quá nhỏ có thể làm gland phải đi sâu, khó tạo áp tiếp xúc đều; packing quá lớn có thể khó đưa vào hộp chèn hoặc tạo tải ma sát cao ngay từ ban đầu.

Khi nào nên so với PTFE, Graphite hoặc PTFE + Aramid?

Temapack 3300 mạnh về độ bền cơ học và chống mài mòn, nhưng không phải lựa chọn mặc định cho mọi bơm. Nếu môi chất sạch và ưu tiên ma sát thấp hoặc kháng hóa chất, packing PTFE có thể là hướng so sánh. Nếu bài toán thiên về nhiệt, hơi hoặc khả năng truyền nhiệt, Graphite có thể hợp lý hơn tùy type.

PTFE + Aramid là cấu trúc phối hợp nhằm cân bằng vùng chịu mài với vùng ma sát thấp. Loại này không đồng nghĩa 3300; khi thay thế cần biết vấn đề cũ là đùn packing, mòn sleeve, hóa chất, nhiệt hay hạt rắn.

Để đối chiếu cùng tiết diện 6 mm, có thể xem PTFE + Aramid Temapack 4110 6x6 mm, PTFE Temapack 5100 6x6 mm và Graphite Temapack 6200 6x6 mm. Việc đặt các vật liệu cùng size cạnh nhau giúp tách rõ quyết định về hình học khỏi quyết định về vật liệu.

Các câu hỏi thường gặp

Temapack 3300 6x6 mm có phải đường kính trục 6 mm không?

Không. 6x6 mm là tiết diện vuông của dây packing. Đường kính trục có thể lớn hơn nhiều. Cần lấy một nửa hiệu giữa đường kính trong stuffing box và đường kính sleeve để ước tính size.

Temapack 3300 có phải packing Kevlar không?

Trong thị trường, người mua đôi khi dùng tên Kevlar cho packing Aramid màu vàng. Về kỹ thuật, Aramid là họ vật liệu còn Kevlar là tên thương mại. Nên đặt theo mã Temapack 3300, cấu tạo và kích thước để tránh nhầm.

Dòng 3300 có dùng cho bơm bùn không?

Aramid 3300 được cân nhắc cho môi trường mài mòn, nhưng bơm bùn còn phụ thuộc nồng độ và kích thước hạt, áp stuffing box, hệ flush, sleeve và tốc độ. Không nên chọn chỉ dựa vào cụm từ 'chịu mài mòn'.

Có thể thay 6x6 bằng size gần nhất không?

Chỉ nên đổi khi kỹ sư hoặc OEM xác nhận. 6x6 mm không phải phiên bản có thể thay tùy ý bằng 8x8 mm. Diện tích tiết diện của 8x8 lớn hơn rõ rệt, nên khả năng lắp, mức nén và hành trình gland thay đổi mạnh.

Vì sao packing mới vẫn rò nhiều?

Có thể do vòng cắt thiếu, mối nối xếp trùng, size nhỏ, sleeve có rãnh, gland follower lệch, lantern ring sai vị trí hoặc cơ khí bị độ đảo. Cần kiểm tra nguyên nhân trước khi siết thêm.

Tại sao Aramid có thể làm mòn sleeve?

Sợi Aramid rất bền. Khi gland quá chặt, sleeve mềm hoặc hạt rắn bị kẹt trong vùng tiếp xúc, tải ma sát tăng và có thể tạo rãnh. Flush, độ cứng sleeve và cách chỉnh gland rất quan trọng.

Có thể dùng Temapack 3300 cho van không?

Dữ liệu kỹ thuật của dòng 3300 có thông số cho van, nhưng việc dùng thực tế phải đối chiếu môi chất, nhiệt độ, áp suất, kích thước hộp chèn, yêu cầu phát thải và tiêu chuẩn của van.

Giá bán tính như thế nào?

TDKMART đang thể hiện sản phẩm theo mét dài. Khi dự trù, nên tính chiều dài từng vòng, số vòng trên một hộp chèn, số máy và phần hao hụt cắt; không lấy một mét làm mặc định cho mọi thiết bị.

Packing 6x6 có khó cắt hơn size lớn không?

Sợi vẫn cắt được bằng dụng cụ sắc, nhưng tiết diện nhỏ khiến đầu cắt xơ hoặc sai chiều dài có ảnh hưởng tương đối lớn hơn. Nên dùng mandrel và cắt từng vòng.

Có nên ép 8x8 xuống để thay 6x6 không?

Không nên. Diện tích 8x8 lớn hơn nhiều và có thể làm packing không vào đúng khe hoặc tạo ma sát rất cao.

Tóm tắt khi chọn Temapack 3300 6x6 mm

Chọn đúng sản phẩm cần đồng thời đúng type 3300, đúng tiết diện 6x6 mm và đúng điều kiện vận hành. Size chỉ giải quyết hình học; vật liệu và thông số máy quyết định khả năng làm việc.

Temapack 3300 dùng staple Aramid yarn tẩm PTFE và silicone oil. Dòng này được nhà sản xuất nêu cho khí trơ, dầu, tác nhân mài mòn và dung môi trong phạm vi kỹ thuật tương ứng. Khi ứng dụng có slurry hoặc hạt, cần đặc biệt chú ý sleeve, flush và lực ép.

Trước khi đặt số mét, hãy tính chiều dài vòng theo đường kính trục, số vòng của một máy, số máy và phần hao hụt cắt. Nếu không còn bản vẽ, gửi ảnh packing cũ cùng kích thước stuffing box và sleeve để đối chiếu.
