Ngã tư nối nhanh khí nén Inox 304 4 đầu ghim ống 4 mm

Mã sản phẩm: PZAI-4

Loại: PKKN-I304-DNNINOX-PZAI

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PZAI-4, model PZAI4-4, dùng cho bốn ống có đường kính ngoài 4 mm. Phù hợp khi cần một giao điểm bốn hướng, có đủ khoảng ghim và tháo riêng từng nhánh; cần xác nhận điều kiện vận hành trước khi sử dụng.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PZAI-4: xử lý tín hiệu khí và ống mini trong khoảng rất hẹp

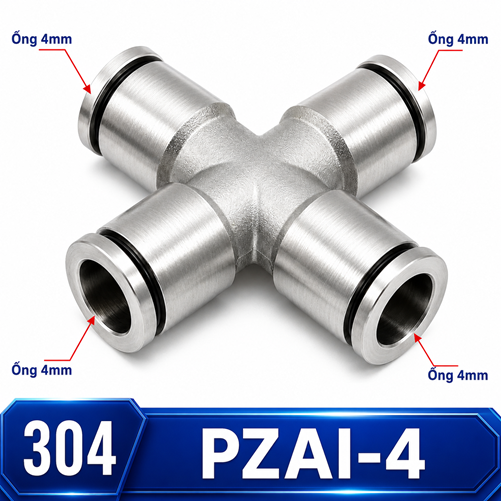

PZAI-4 là ngã tư nối nhanh Inox 304 có bốn đầu ghim dành cho ống đường kính ngoài 4 mm; model đang hiển thị PZAI4-4. Cấu hình 4 mm là lựa chọn nhỏ nhất trong nhóm đang hiển thị. Sai số đo nhỏ, ống hệ inch gần cỡ và khoảng thao tác hạn chế khiến bước nhận dạng trước khi lắp quan trọng hơn quan sát bằng mắt.

Vị trí tiêu biểu cần đánh giá là sát cảm biến, đầu kẹp hoặc cơ cấu nhỏ. Rủi ro riêng của cỡ này là nhầm ống 4 mm với hệ inch gần kích thước.

Điểm xác nhận: cả bốn ống phải cùng cỡ 4 mm và tương thích với cơ cấu ghim thực tế; phạm vi vận hành cần được người bán xác nhận riêng.

Dữ kiện nhận dạng 4 mm đang hiển thị

Tên	Ngã tư nối nhanh khí nén Inox 304 4 đầu ghim ống 4 mm
Mã	PZAI-4
Model	PZAI4-4
Vật liệu	Inox 304
Số cổng	Bốn đầu ghim ống cùng cỡ

Không tự gán áp suất, nhiệt độ, lưu chất, vật liệu gioăng hoặc loại ống được phép khi chưa có xác nhận theo lô hàng và điều kiện sử dụng.

Xác nhận đúng ống mini 4 mm

Đo đường kính ngoài bằng dụng cụ có độ phân giải phù hợp, tại đoạn không xước và không bị kẹp méo. Nếu kết quả gần kích thước inch, gửi mẫu ống và thông tin nhà sản xuất để đối chiếu.

Không thử bằng cách ép ống vào cổng. Sai cỡ có thể làm hư bề mặt ống hoặc cơ cấu giữ.

Bố trí sát cảm biến nhưng ngoài vùng chuyển động

Vẽ đường bao chuyển động lớn nhất của đầu kẹp, xi lanh hoặc cơ cấu trượt. Đặt PZAI-4 ngoài vùng đó và chừa lối tháo giắc cảm biến.

Ống nhỏ dễ bị cạnh sắc cắt hoặc gập kín. Dùng dẫn hướng phù hợp và quan sát cả khi nắp máy đóng.

Khi nên chọn 4 mm và khi nên chuyển 6 mm

Tình huống	4 mm	6 mm
Ống đã lắp	OD xác nhận 4 mm	OD xác nhận 6 mm
Không gian	Rất hẹp	Cần khoảng lớn hơn
Quyết định dòng	Theo tính toán	Theo tính toán

Không nâng cỡ chỉ vì lo ngại lưu lượng nếu chưa xem toàn bộ mạch; cũng không giảm cỡ chỉ để tiết kiệm chỗ.

Kiểm tra sai lệch trước khi cấp hàng

Đối chiếu tên, mã PZAI-4, model PZAI4-4 và ảnh thước đo. Tách sản phẩm khỏi PZAI-6 trong khay riêng. Khi nhận, thử bằng đoạn ống mẫu sạch trước khi đưa vào máy.

PZAI-4 – Bốn phép đo trước khi cắt ống

Đường kính ngoài thực tế của từng ống.
Khoảng từ tâm nối tới vật cản ở bốn hướng.
Bán kính uốn theo thông tin của ống.
Vị trí có thể đặt kẹp và thao tác vòng nhấn.

Nếu bốn nhánh không cùng cỡ, chọn cấu hình khác thay vì cố ghép qua nhiều đầu chuyển.

PZAI-4 – Điều kiện không nên dùng ngã tư

Không nên chọn khi chỉ cần ba hướng, khi bốn ống khác cỡ, khi cần cổng ren cố định, hoặc khi một tâm chung làm tuyến ống dài và khó đỡ hơn. Hình dạng nhiều cổng không phải lý do đủ để thay thế thiết kế phân phối hiện có.

PZAI-4 – Hồ sơ nhận dạng khi đặt hàng

Ghi đủ tên hàng, mã PZAI, model PZAI, đường kính ngoài ống, vật liệu ống, số lượng và ảnh vị trí lắp. Không đưa thông số vận hành vào phiếu nếu chưa được người phụ trách xác nhận.

PZAI-4 – Lắp theo hướng tải lớn trước

Cô lập nguồn và xác nhận trạng thái an toàn.
Cắt vuông bốn đầu ống, loại bỏ ba via.
Ướm thân tại tâm phân phối.
Ghim nhánh chịu tải bố trí lớn nhất trước, sau đó ba nhánh còn lại.
Kéo nhẹ để xác nhận giữ ống, rồi lắp kẹp độc lập.
Khôi phục điều kiện làm việc từng bước và kiểm tra A–D.

PZAI-4 – Khoanh lỗi theo từng cổng

Đặt tên bốn vùng kín theo chức năng. Khi có dấu hiệu rò, ghi cổng và điều kiện xuất hiện trước khi tháo. Cô lập nguồn, kiểm tra đầu cắt, vết xước, độ sâu ghim cùng hướng kéo của đúng ống đó.

Không rút đồng thời cả bốn ống vì sẽ mất dấu nguyên nhân ban đầu.

PZAI-4 – Kế hoạch tháo bảo trì

Chừa khoảng để nhấn vòng ở từng phía và để tay rút ống theo trục. Nhãn phải nằm ngoài vùng thao tác. Nếu một cổng quay vào vách, đổi hướng thân hoặc chọn giải pháp phân phối khác.

PZAI-4 – Kiểm tra sau lần chạy đầu

Quan sát dấu dịch chuyển, vết cọ, bán kính uốn và độ ổn định của kẹp. Ghi cổng đã can thiệp và thay đoạn ống có đầu bị hằn hoặc biến dạng theo đánh giá kỹ thuật.

Sản phẩm thay thế và dùng phối hợp cho 4 mm

Chọn theo số hướng, cỡ ống và cơ chế giữ ống thực tế; không đổi loại chỉ vì hình dạng gần giống.

Câu hỏi quyết định của PZAI-4

Ống 4 mm nhìn vừa có đủ để xác nhận không?

Không. Cần đo OD và loại trừ ống hệ inch gần cỡ trước khi ghim.

Khi nào không nên chọn cỡ 4 mm?

Khi một trong bốn ống khác 4 mm, khi chỉ cần ba hoặc năm hướng, khi cơ chế ghim không được chấp thuận, hoặc khi vị trí lắp không cho phép rút riêng từng ống.
