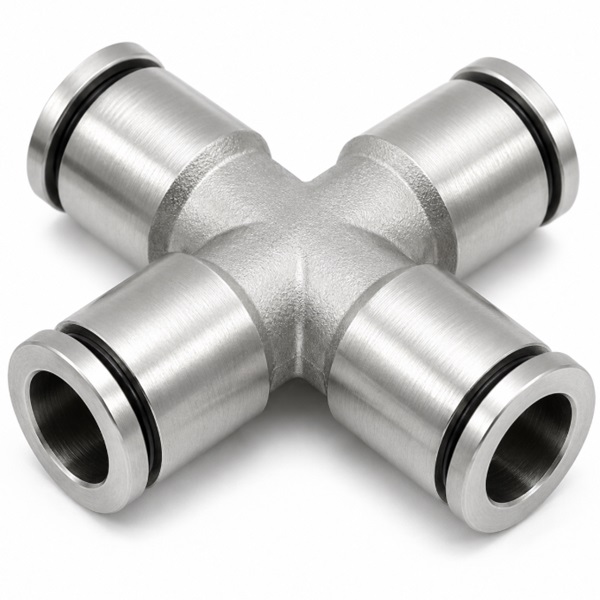

Đầu nối nhanh khí nén ngã tư Inox 304 4 đầu ghim ống

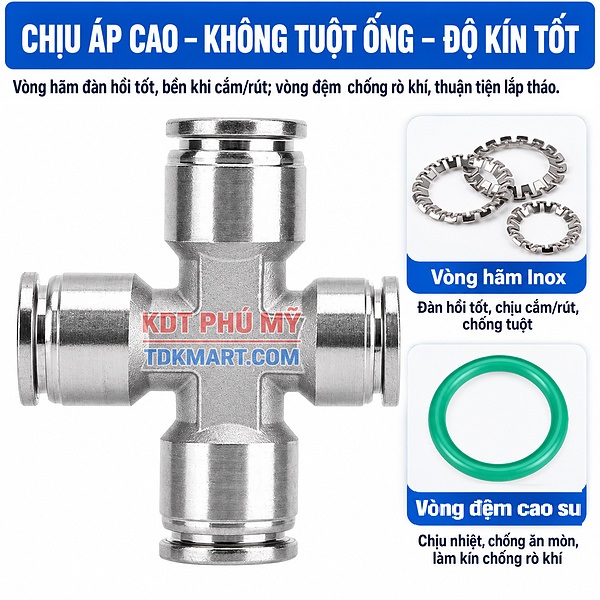

Đầu nối nhanh khí nén ngã tư Inox 304 bốn đầu ghim ống

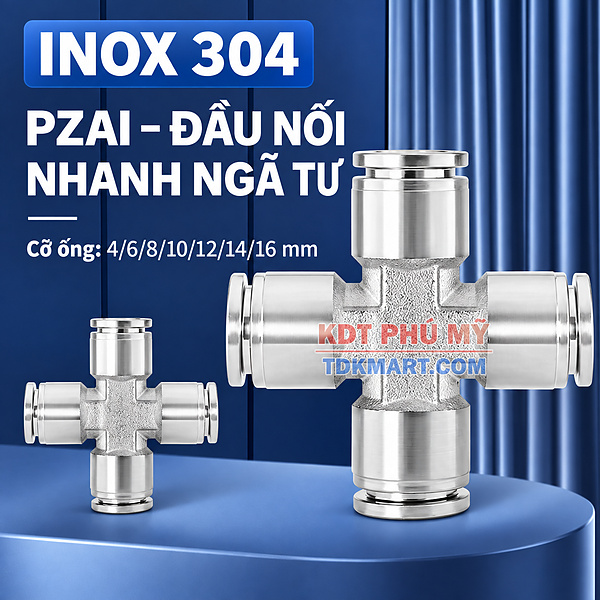

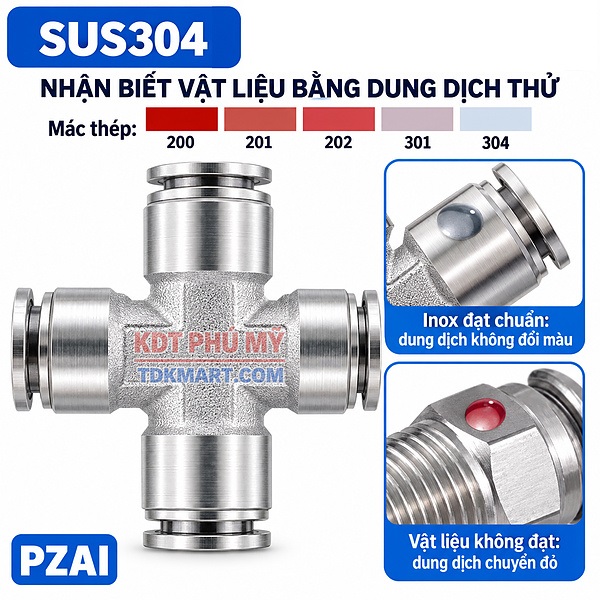

Nhóm PZAI đang hoạt động gồm bảy cỡ 4, 6, 8, 10, 12, 14 và 16 mm. Mỗi cấu hình có bốn cổng ghim nhanh cùng cỡ, dùng để tạo một giao điểm giữa bốn đoạn ống. Mã sản phẩm có dấu gạch ngang, từ PZAI-4 đến PZAI-16; model tương ứng PZAI4-4 đến PZAI16-16.

Lựa chọn đúng cần giải quyết đồng thời đường kính ngoài của cả bốn ống, số hướng thật sự cần thiết, khoảng lắp, khả năng tháo từng nhánh và nhu cầu dòng của hệ thống. Không coi ngã tư là bộ chia đều lưu lượng và không suy ra điều kiện vận hành từ kích thước.

Nguyên tắc: đo bốn ống, xác nhận cùng cỡ, đánh dấu A–D và chỉ lắp sau khi điều kiện sử dụng đã được phê duyệt.

Bảy cấu hình mới nhất trên TDKMART.COM

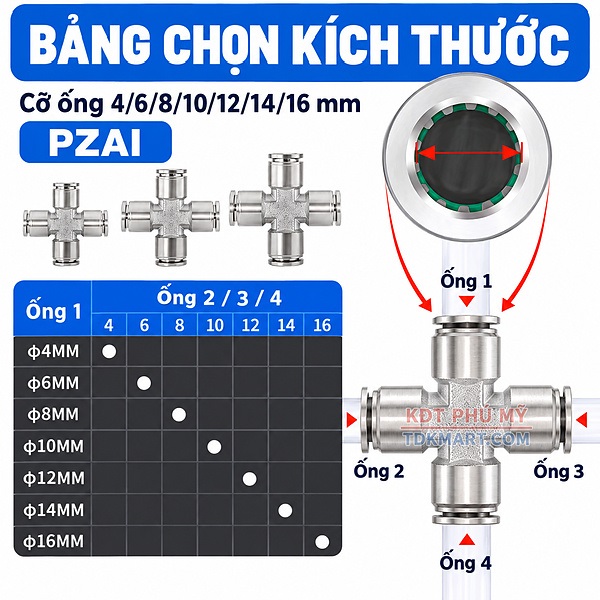

Cỡ ống	Mã	Model	Đích đến	Hướng lựa chọn
16 mm	PZAI-16	PZAI16-16	ngã tư PZAI 16 mm	phân phối bốn tuyến ống lớn quanh cụm trung tâm
14 mm	PZAI-14	PZAI14-14	ngã tư PZAI 14 mm	cân bằng bố trí bốn nhánh cỡ lớn nhưng gọn hơn 16 mm
12 mm	PZAI-12	PZAI12-12	ngã tư PZAI 12 mm	chia bốn nhánh cỡ trung bình theo nhu cầu lưu lượng
10 mm	PZAI-10	PZAI10-10	ngã tư PZAI 10 mm	đi ống bốn hướng trong tủ máy hoặc bàn gá
8 mm	PZAI-8	PZAI8-8	ngã tư PZAI 8 mm	cải tạo cụm nhiều chữ T thành một điểm giao bốn hướng
6 mm	PZAI-6	PZAI6-6	ngã tư PZAI 6 mm	đấu bốn nhánh điều khiển gần van và xi lanh
4 mm	PZAI-4	PZAI4-4	ngã tư PZAI 4 mm	xử lý tín hiệu khí và ống mini trong khoảng rất hẹp

Đọc cỡ ống đúng cách

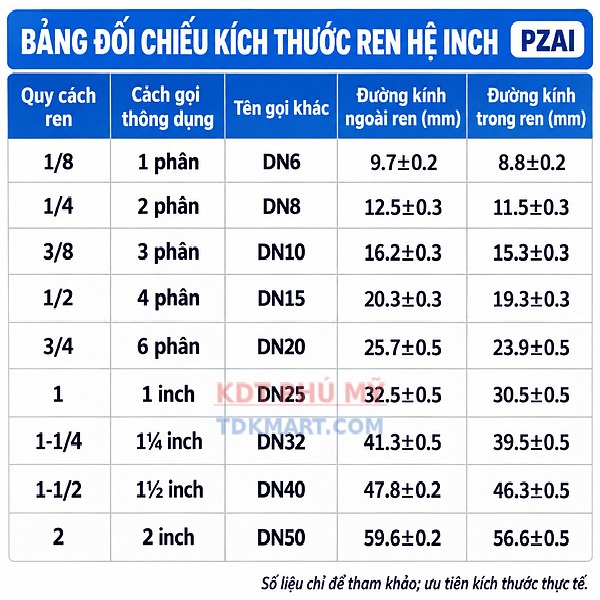

Số 4–16 mm là đường kính ngoài danh nghĩa của ống ghim vào cả bốn cổng. Đo tại đoạn tròn, sạch, không xước và không bị bóp méo. Nếu ống thuộc hệ inch hoặc không rõ nguồn, gửi mẫu và tài liệu ống để xác nhận thay vì chọn cỡ gần nhất.

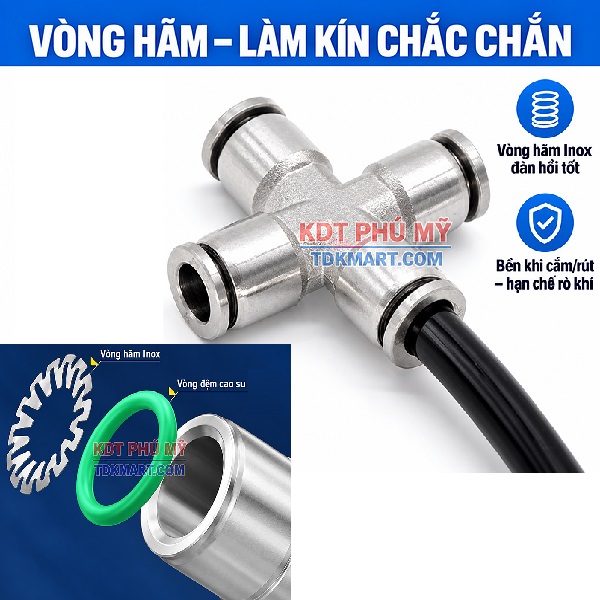

Bốn cổng cùng cỡ không có nghĩa bốn đoạn ống có thể khác vật liệu tùy ý. Khả năng tương thích giữa cơ cấu giữ, bề mặt ống, độ cứng và môi trường cần được người bán hoặc kỹ sư hệ thống xác nhận.

Chọn theo quy mô tuyến và không gian

Đánh giá phương án thay thế trước khi ghép nhiều đầu nối

Nếu ngã tư không đặt được tại tâm mong muốn, đừng ghép thêm nhiều co và nối thẳng ngay lập tức. Hãy so lại tổng số điểm kín, chiều dài cụm, khả năng đỡ, đường đi của từng ống và thời gian tháo. Phương án có nhiều chi tiết hơn chỉ hợp lý khi giải quyết rõ hạn chế về không gian hoặc chức năng.

Kiểm tra lô hàng khi nhận

Đối chiếu từng mã PZAI với model PZAI và đường kính ống mẫu. Chụp nhãn cùng thước đo, tách các cỡ vào khay riêng và không trộn 14 mm với 16 mm hoặc 4 mm với 6 mm. Nếu tên, mã và hình đo không thống nhất, tạm dừng cấp cho bộ phận lắp ráp để xác nhận lại.

Chuẩn bị vật tư dự phòng hợp lý

Tồn dự phòng nên bám theo cỡ ống thực sự có trên máy và mức độ quan trọng của vị trí. Không dự trữ đều bảy cỡ chỉ vì cùng một nhóm. Ghi số lượng đang dùng, tần suất can thiệp và thời gian mua hàng để quyết định mức dự phòng, đồng thời giữ đoạn ống mẫu chuẩn cho việc kiểm tra nhanh.

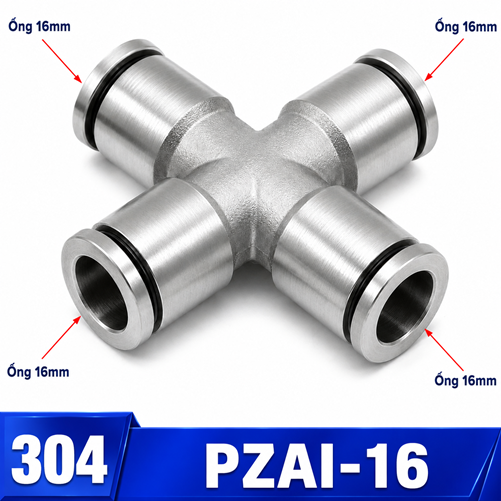

Ống 16 mm – PZAI-16

Với ống 16 mm, câu hỏi quan trọng không phải chỉ là bốn đầu có cùng cỡ hay không. Người thiết kế phải xác định một điểm giao duy nhất có thực sự phù hợp với lượng dòng, khối lượng ống và hướng tải cơ học của cả cụm hay không. Nên chọn khi bốn nhánh đều dùng ống 16 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 14 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

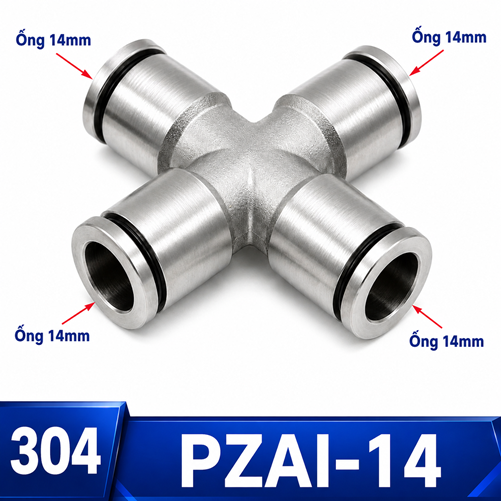

Ống 14 mm – PZAI-14

Cỡ 14 mm nằm giữa lựa chọn 12 và 16 mm nên thường phát sinh khi hệ thống đã quy định sẵn loại ống. Nội dung này tập trung vào cách xác nhận cỡ trung gian, khoảng uốn và khả năng thao tác quanh bốn vòng nhấn. Nên chọn khi bốn nhánh đều dùng ống 14 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 16 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

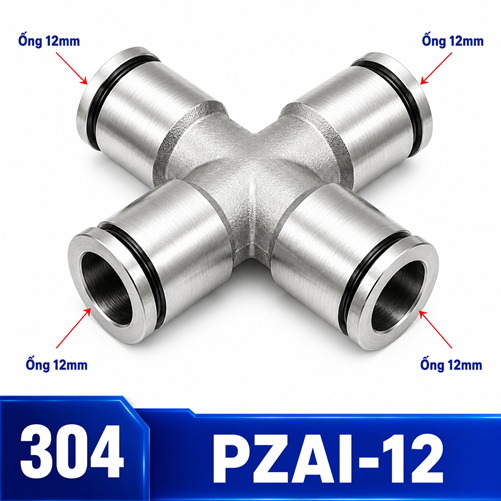

Ống 12 mm – PZAI-12

Ngã tư 12 mm phù hợp để xem xét như một nút phân phối bốn hướng. Tuy nhiên thân nối không tự chia đều dòng; đặc tính của từng nhánh, chiều dài ống và phần tử phía sau vẫn quyết định kết quả vận hành. Nên chọn khi bốn nhánh đều dùng ống 12 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 10 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

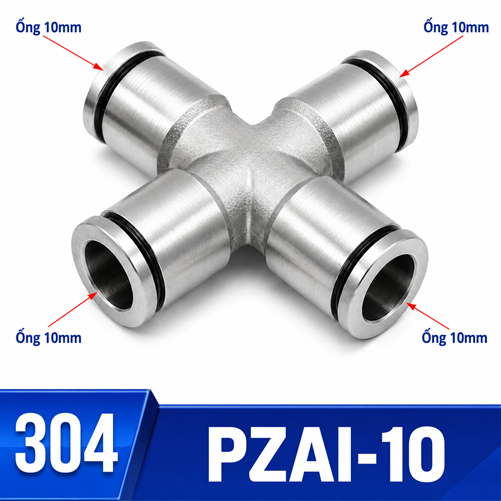

Ống 10 mm – PZAI-10

Đối với 10 mm, lợi ích chính thường nằm ở việc tổ chức nhiều tuyến trong không gian vừa phải. Cấu hình chỉ phát huy hiệu quả khi bốn ống được đánh dấu, không giao cắt và vẫn có lối tiếp cận để tháo từng nhánh. Nên chọn khi bốn nhánh đều dùng ống 10 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 8 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

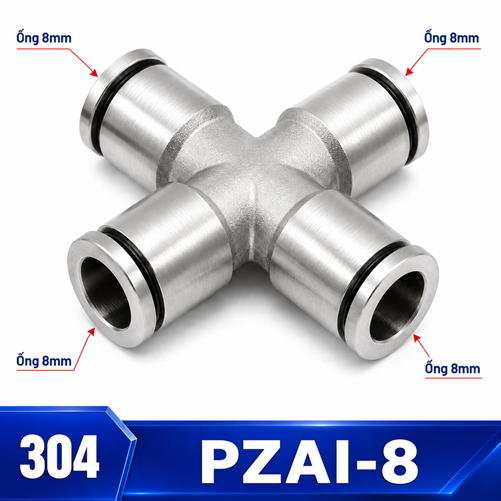

Ống 8 mm – PZAI-8

Mẫu 8 mm thích hợp cho bài toán cải tạo nhiều mối nối thành một giao điểm rõ ràng. Việc rút gọn số chi tiết cần đi kèm sơ đồ nhánh mới, vì thay đổi đường đi có thể làm kỹ thuật viên hiểu sai chức năng ống. Nên chọn khi bốn nhánh đều dùng ống 8 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 10 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

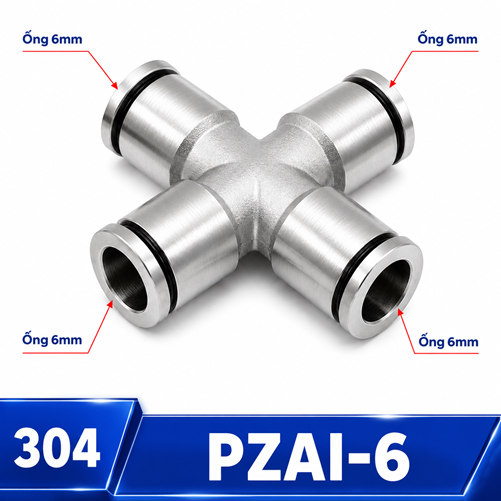

Ống 6 mm – PZAI-6

Với ống 6 mm, ngã tư thường nằm gần cơ cấu điều khiển nhỏ. Trọng tâm không phải lưu lượng lớn mà là giữ bốn ống mảnh ổn định, tránh cọ cạnh máy và bảo đảm mỗi đầu được ghim đủ sâu. Nên chọn khi bốn nhánh đều dùng ống 6 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 4 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

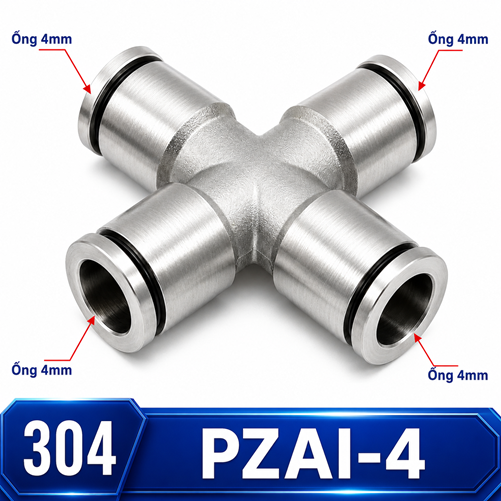

Ống 4 mm – PZAI-4

Cấu hình 4 mm là lựa chọn nhỏ nhất trong nhóm đang hiển thị. Sai số đo nhỏ, ống hệ inch gần cỡ và khoảng thao tác hạn chế khiến bước nhận dạng trước khi lắp quan trọng hơn quan sát bằng mắt. Nên chọn khi bốn nhánh đều dùng ống 4 mm; không nên chọn nếu cần pha cỡ hoặc số hướng khác. So sánh gần nhất với 6 mm phải dựa trên ống thực đo và thiết kế dòng, không dựa vào cảm giác “lớn hơn sẽ tốt hơn”.

Hồ sơ bốn nhánh trước khi đặt

Ghi thiết bị cuối, cỡ ống, chiều dài dự kiến và điểm kẹp cho A, B, C, D. Chỉ chọn một mã PZAI khi cả bốn đường kính ngoài bằng nhau. Nếu một nhánh khác cỡ, cần giải pháp chuyển cỡ được phê duyệt thay vì ép ống không đúng vào cổng.

Vai trò của điểm giao

Xác định ngã tư dùng để phân phối từ nguồn, gom tuyến hay tạo điểm giao cơ học. Nếu chỉ ba cổng có chức năng, chữ T trực tiếp hơn. Nếu cần thêm tuyến thứ năm, ngã năm phù hợp hơn việc ghép nối tiếp nhiều chi tiết mà không có sơ đồ rõ.

Bố trí giữa khung máy

Vị trí giữa khung dễ tỏa bốn hướng nhưng cần gá hoặc kẹp độc lập. Kiểm tra ống ở mọi trạng thái chuyển động của máy, chừa lối thao tác và không để thân nối treo trên bó ống.

Bố trí sát vách tủ

Một vòng nhấn bị che có thể khiến việc tháo riêng nhánh không thực hiện được. Dùng mẫu thực để mô phỏng tay thao tác; nếu thiếu khoảng, đổi hướng tâm hoặc tách điểm phân phối.

Thay đổi từ 8 lên 10 mm

Không chỉ đổi mã sản phẩm. Cần rà lại bán kính uốn, khoảng cổng, vị trí kẹp, nhu cầu dòng và chiều dài bốn tuyến. Phiếu thay đổi nên lưu ảnh trước–sau cùng kết quả thử từng cổng.

Giảm từ 6 xuống 4 mm

Tuyến nhỏ có thể gọn hơn nhưng dễ gập và dễ nhầm với ống hệ inch gần cỡ. Quyết định phải dựa trên tính toán mạch, số đo thực tế và xác nhận của người phụ trách kỹ thuật.

Mẫu nghiệm thu A–D

Với mỗi cổng, ghi OD đã đo, tình trạng đầu cắt, kết quả kéo nhẹ, kết quả thử kín và quan sát cọ xát. Kèm điều kiện thử cùng người xác nhận. Nếu một mục không đạt, xử lý đúng nhánh rồi thử lại vùng đã can thiệp.

Kiểm soát thay đổi trong bảo trì

Lưu cấu hình cũ, cấu hình mới, nguyên nhân, mã người duyệt và ảnh hướng ống. Dữ liệu này ngăn việc quay lại phương án đã bị loại và giúp kho cấp đúng PZAI khi hình dáng các cỡ gần giống nhau.

Ma trận chọn số hướng trước khi chọn cỡ

Nhu cầu	Kiểu nên xem	Điểm kiểm tra
Hai đoạn thẳng	Nối thẳng	Cùng cỡ và cùng trục
Ba hướng	T hoặc Y	Hình học tuyến
Bốn hướng	Ngã tư PZAI	Bốn ống cùng cỡ
Năm hướng	Ngã năm	Nhu cầu cổng thứ năm
Bốn hướng cần cơ cấu siết	Ngã tư siết ống	Loại ống và yêu cầu tháo

Không dùng đầu bịt để biến một kiểu nhiều cổng thành kiểu ít cổng nếu chưa đánh giá chiều chiếm chỗ, phần làm kín và rủi ro phát sinh.

Bố trí hình chữ thập không tạo tải chéo

Ướm tâm nối tại vị trí dự kiến, kéo bốn tuyến theo hướng tự nhiên rồi xác định điểm kẹp. Nếu ống phải uốn ngược, cọ cạnh hoặc kéo thân lệch, thay đổi vị trí giao hoặc dùng nhiều điểm chia. Với cỡ 14–16 mm, khối lượng và độ cứng của ống cần được chú ý; với cỡ 4–6 mm, nguy cơ gập và rung cọ thường nổi bật hơn.

Chừa hành lang nhấn vòng và rút ống theo trục. Kiểm tra cả trạng thái cửa tủ đóng, cơ cấu chạy hết hành trình và nhân viên tiếp cận bằng dụng cụ bảo trì.

Trình tự lắp bốn cổng có thể truy vết

Cô lập nguồn năng lượng và đưa hệ thống về trạng thái an toàn theo quy trình nội bộ.
Đánh dấu chức năng A, B, C, D trên sơ đồ và cả hai đầu ống.
Đo OD, cắt vuông, loại ba via và kiểm tra bề mặt từng ống.
Đặt thân nối đúng tâm; ghim từng nhánh theo thứ tự đã ghi.
Kéo nhẹ xác nhận giữ ống, sau đó gắn kẹp độc lập với thân.
Khôi phục nguồn từng bước và ghi kết quả từng vùng.

Kiểm tra kín và xử lý đúng cổng

Không xem ngã tư là một vùng duy nhất. Thử và ghi riêng cổng A–D bằng phương pháp phù hợp với lưu chất và quy định an toàn. Khi có rò, ghi điều kiện xuất hiện, cô lập hệ thống rồi kiểm tra đúng nhánh: đầu cắt, vết xước, cỡ ống, độ sâu ghim, hướng kéo và tình trạng cơ cấu giữ.

Không rút cả bốn ống cùng lúc, không xoay vặn thân để “siết” cơ cấu ghim và không tái lắp đoạn ống hư hại nếu chưa xử lý theo hướng dẫn.

So với các nhóm gần nhất

T nối nhanh Inox cho ba cổng khi không cần hướng thứ tư.
Y Inox ba đầu ghim ống khi sơ đồ phù hợp nhánh xiên.
ngã năm nối ống khí nén khi thật sự có năm tuyến.
ngã tư Inox 304 bốn đầu siết ống khi thiết kế yêu cầu cơ cấu siết.
chữ thập bốn đầu siết hạt bắp cho kiểu ống và cơ cấu tương ứng.
nhóm đầu nối nhanh Inox 304 để xử lý đoạn thẳng, co và các kiểu phối hợp.

Lỗi lựa chọn thường gặp

Chọn theo đường kính trong thay vì đường kính ngoài của ống.
Trộn ống hệ mét với hệ inch gần cỡ.
Ghim bốn ống khác cỡ vào một thân cùng cổng.
Dùng bốn hướng khi hệ thống chỉ cần ba hoặc cần năm.
Mặc định dòng chia đều và bỏ qua tải từng nhánh.
Đặt thân sát vách nên không thể nhấn vòng khi tháo.
Để bốn ống kéo thân mà không có kẹp đỡ.

Bảo trì theo sơ đồ A–D

Lưu mã PZAI, model PZAI, cỡ ống, vật liệu ống, ảnh hướng lắp và vị trí kẹp. Sau lần chạy đầu, kiểm tra dịch chuyển, cọ xát, gập ống và độ rõ của nhãn. Khi thay một nhánh, giữ ba tuyến còn lại ổn định và thử lại các vùng bị tác động.

Chu kỳ kiểm tra phụ thuộc điều kiện máy, mức rung và số lần can thiệp; không đặt một khoảng thời gian chung cho mọi ứng dụng nếu chưa có đánh giá của đơn vị vận hành.

Câu hỏi thường gặp

Có thể dùng ống khác cỡ ở bốn phía không?

Không theo cấu hình đang mô tả. Nếu cần pha cỡ, chọn giải pháp giảm được xác nhận.

Ngã tư có tự cân bằng bốn nhánh không?

Không. Đầu nối chỉ tạo giao điểm; hệ thống điều khiển và tải quyết định phân phối.

Khi nào nên dùng chữ T?

Khi sơ đồ chỉ cần ba cổng và hướng thứ tư không có chức năng.

Cần gửi gì để xác nhận?

Liên hệ

Mua tối thiểu 5 cái

Tồn kho Liên hệ

Mã PZAI-16, model PZAI16-16, dùng cho bốn ống có đường kính ngoài 16 mm. Phù hợp khi cần một giao điểm bốn hướng, có đủ khoảng ghim và tháo riêng từng nhánh; cần xác nhận điều kiện vận hành trước khi sử dụng.
