Ngã tư nối nhanh khí nén Inox 304 4 đầu ghim ống 8 mm

Mã sản phẩm: PZAI-8

Loại: PKKN-I304-DNNINOX-PZAI

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PZAI-8, model PZAI8-8, dùng cho bốn ống có đường kính ngoài 8 mm. Phù hợp khi cần một giao điểm bốn hướng, có đủ khoảng ghim và tháo riêng từng nhánh; cần xác nhận điều kiện vận hành trước khi sử dụng.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PZAI-8: cải tạo cụm nhiều chữ T thành một điểm giao bốn hướng

PZAI-8 là ngã tư nối nhanh Inox 304 có bốn đầu ghim dành cho ống đường kính ngoài 8 mm; model đang hiển thị PZAI8-8. Mẫu 8 mm thích hợp cho bài toán cải tạo nhiều mối nối thành một giao điểm rõ ràng. Việc rút gọn số chi tiết cần đi kèm sơ đồ nhánh mới, vì thay đổi đường đi có thể làm kỹ thuật viên hiểu sai chức năng ống.

Vị trí tiêu biểu cần đánh giá là cụm máy nhỏ và tuyến phụ trợ. Rủi ro riêng của cỡ này là đổi sơ đồ dòng mà không cập nhật nhãn nhánh.

Điểm xác nhận: cả bốn ống phải cùng cỡ 8 mm và tương thích với cơ cấu ghim thực tế; phạm vi vận hành cần được người bán xác nhận riêng.

Dữ kiện nhận dạng 8 mm đang hiển thị

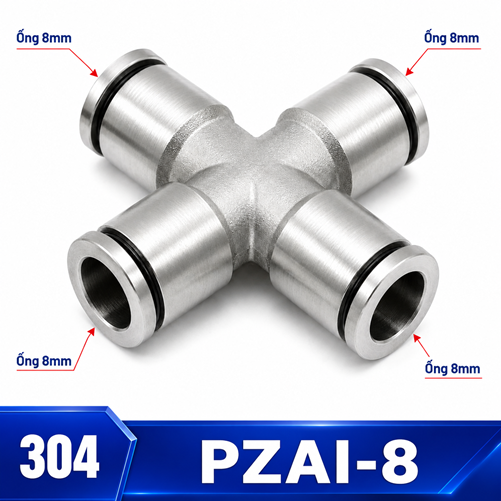

Tên	Ngã tư nối nhanh khí nén Inox 304 4 đầu ghim ống 8 mm
Mã	PZAI-8
Model	PZAI8-8
Vật liệu	Inox 304
Số cổng	Bốn đầu ghim ống cùng cỡ

Không tự gán áp suất, nhiệt độ, lưu chất, vật liệu gioăng hoặc loại ống được phép khi chưa có xác nhận theo lô hàng và điều kiện sử dụng.

Cải tạo nhiều chữ T sang một ngã tư 8 mm

Trước khi tháo cụm cũ, ghi sơ đồ dòng và đánh dấu toàn bộ ống. Một ngã tư có thể giảm số mối nối, nhưng cũng thay đổi chiều dài nhánh và vị trí tập trung tải.

Ướm PZAI-8 trên gá tạm, kiểm tra đủ bốn hướng rồi mới cắt lại ống. Nếu phải nối dài nhiều nhánh, lợi ích rút gọn có thể không còn rõ.

Rủi ro đổi nhầm chức năng nhánh

Màu ống không phải lúc nào cũng phản ánh chức năng. Dùng mã A–D trùng với sơ đồ máy; xác nhận từng đầu xa trước khi ghim vào thân mới.

Sau chạy thử, kiểm tra thứ tự tác động của cơ cấu. Nếu phản ứng sai, cô lập nguồn và đối chiếu sơ đồ thay vì đổi ống khi hệ thống còn năng lượng.

So PZAI-8 với PZAI-10 và chữ T

Cấu hình	Khác biệt	Phù hợp khi
Ngã tư 8 mm	Một giao điểm, bốn cổng	Bốn ống cùng 8 mm
Ngã tư 10 mm	Cỡ ống lớn hơn	Tuyến đã xác nhận 10 mm
Chữ T	Ba cổng	Chỉ cần ba hướng

Đánh giá hiệu quả sau cải tạo

So số điểm nối, chiều dài ống, khoảng bảo trì và độ rõ của nhãn trước–sau. Không dùng riêng tiêu chí “ít chi tiết hơn”. Một bố trí mới chỉ tốt khi dễ kiểm tra và không tạo tải xấu lên bốn đầu ghim.

PZAI-8 – Điều kiện không nên dùng ngã tư

Không nên chọn khi chỉ cần ba hướng, khi bốn ống khác cỡ, khi cần cổng ren cố định, hoặc khi một tâm chung làm tuyến ống dài và khó đỡ hơn. Hình dạng nhiều cổng không phải lý do đủ để thay thế thiết kế phân phối hiện có.

PZAI-8 – Khoanh lỗi theo từng cổng

Đặt tên bốn vùng kín theo chức năng. Khi có dấu hiệu rò, ghi cổng và điều kiện xuất hiện trước khi tháo. Cô lập nguồn, kiểm tra đầu cắt, vết xước, độ sâu ghim cùng hướng kéo của đúng ống đó.

Không rút đồng thời cả bốn ống vì sẽ mất dấu nguyên nhân ban đầu.

PZAI-8 – Lắp theo hướng tải lớn trước

Cô lập nguồn và xác nhận trạng thái an toàn.
Cắt vuông bốn đầu ống, loại bỏ ba via.
Ướm thân tại tâm phân phối.
Ghim nhánh chịu tải bố trí lớn nhất trước, sau đó ba nhánh còn lại.
Kéo nhẹ để xác nhận giữ ống, rồi lắp kẹp độc lập.
Khôi phục điều kiện làm việc từng bước và kiểm tra A–D.

PZAI-8 – Hồ sơ nhận dạng khi đặt hàng

Ghi đủ tên hàng, mã PZAI, model PZAI, đường kính ngoài ống, vật liệu ống, số lượng và ảnh vị trí lắp. Không đưa thông số vận hành vào phiếu nếu chưa được người phụ trách xác nhận.

PZAI-8 – Bốn phép đo trước khi cắt ống

Đường kính ngoài thực tế của từng ống.
Khoảng từ tâm nối tới vật cản ở bốn hướng.
Bán kính uốn theo thông tin của ống.
Vị trí có thể đặt kẹp và thao tác vòng nhấn.

Nếu bốn nhánh không cùng cỡ, chọn cấu hình khác thay vì cố ghép qua nhiều đầu chuyển.

PZAI-8 – Kiểm tra sau lần chạy đầu

Quan sát dấu dịch chuyển, vết cọ, bán kính uốn và độ ổn định của kẹp. Ghi cổng đã can thiệp và thay đoạn ống có đầu bị hằn hoặc biến dạng theo đánh giá kỹ thuật.

PZAI-8 – Kế hoạch tháo bảo trì

Chừa khoảng để nhấn vòng ở từng phía và để tay rút ống theo trục. Nhãn phải nằm ngoài vùng thao tác. Nếu một cổng quay vào vách, đổi hướng thân hoặc chọn giải pháp phân phối khác.

Sản phẩm thay thế và dùng phối hợp cho 8 mm

Chọn theo số hướng, cỡ ống và cơ chế giữ ống thực tế; không đổi loại chỉ vì hình dạng gần giống.

Câu hỏi quyết định của PZAI-8

Cải tạo sang PZAI-8 cần giữ dữ liệu gì?

Giữ sơ đồ trước–sau, mã nhánh, ảnh hướng ống và kết quả thử từng cổng.

Khi nào không nên chọn cỡ 8 mm?

Khi một trong bốn ống khác 8 mm, khi chỉ cần ba hoặc năm hướng, khi cơ chế ghim không được chấp thuận, hoặc khi vị trí lắp không cho phép rút riêng từng ống.
