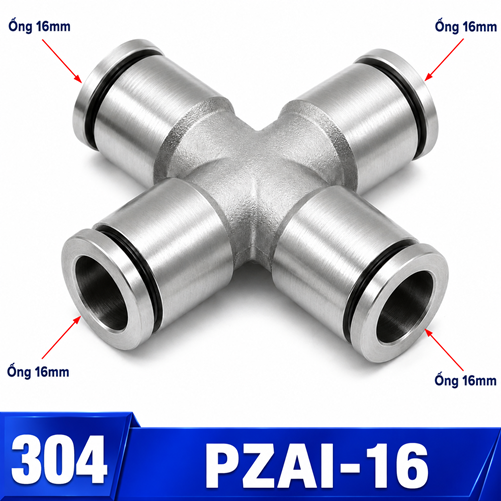

Ngã tư nối nhanh khí nén Inox 304 4 đầu ghim ống 16 mm

Mã sản phẩm: PZAI-16

Loại: PKKN-I304-DNNINOX-PZAI

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PZAI-16, model PZAI16-16, dùng cho bốn ống có đường kính ngoài 16 mm. Phù hợp khi cần một giao điểm bốn hướng, có đủ khoảng ghim và tháo riêng từng nhánh; cần xác nhận điều kiện vận hành trước khi sử dụng.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PZAI-16: phân phối bốn tuyến ống lớn quanh cụm trung tâm

PZAI-16 là ngã tư nối nhanh Inox 304 có bốn đầu ghim dành cho ống đường kính ngoài 16 mm; model đang hiển thị PZAI16-16. Với ống 16 mm, câu hỏi quan trọng không phải chỉ là bốn đầu có cùng cỡ hay không. Người thiết kế phải xác định một điểm giao duy nhất có thực sự phù hợp với lượng dòng, khối lượng ống và hướng tải cơ học của cả cụm hay không.

Vị trí tiêu biểu cần đánh giá là cụm cấp khí chính hoặc skid có không gian mở. Rủi ro riêng của cỡ này là trọng lượng và lực kéo của bốn ống cộng dồn lên thân ngã tư.

Điểm xác nhận: cả bốn ống phải cùng cỡ 16 mm và tương thích với cơ cấu ghim thực tế; phạm vi vận hành cần được người bán xác nhận riêng.

Dữ kiện nhận dạng 16 mm đang hiển thị

Tên	Ngã tư nối nhanh khí nén Inox 304 4 đầu ghim ống 16 mm
Mã	PZAI-16
Model	PZAI16-16
Vật liệu	Inox 304
Số cổng	Bốn đầu ghim ống cùng cỡ

Không tự gán áp suất, nhiệt độ, lưu chất, vật liệu gioăng hoặc loại ống được phép khi chưa có xác nhận theo lô hàng và điều kiện sử dụng.

Xác định điểm phân phối cho bốn tuyến 16 mm

Vẽ bốn hướng ống từ tâm ngã tư tới thiết bị nhận. Nếu hai nhánh phải vòng ngược hoặc bẻ gấp ngay sau đầu ghim, một thanh chia hoặc nhiều điểm phân phối tách rời có thể dễ đỡ hơn.

Đánh giá nhu cầu dòng của từng nhánh. Không cộng đường kính để suy ra năng lực cụm và không mặc định một ống nguồn có thể cấp bốn tải chỉ vì đầu nối có đủ cổng.

Tải cơ học của cụm ống lớn

Bốn ống 16 mm có thể tạo lực theo nhiều hướng. Kẹp từng tuyến vào kết cấu máy, chừa đoạn linh hoạt hợp lý và tránh để thân nối làm giá treo. Nếu cụm nằm ngang, xem xét ảnh hưởng trọng lượng của ống cùng phụ kiện phía sau.

Khi thân bị kéo lệch ở trạng thái không áp, cần chỉnh tuyến trước khi thử kín. Việc ép thẳng bằng tay rồi ghim ống chỉ che khuất tải lắp ráp.

So với 14 mm và phương án nhiều điểm chia

Phương án	Điểm khác	Khi cân nhắc
16 mm	Bốn cổng lớn nhất nhóm	Toàn bộ tuyến đã xác nhận 16 mm
14 mm	Ống nhỏ hơn một bậc	Máy dùng chuẩn 14 mm
Hai chữ T	Hai giao điểm nối tiếp	Cần tách vị trí hoặc hướng đỡ

Nghiệm thu PZAI-16 theo bốn vùng

Đánh số A, B, C, D theo chức năng. Khôi phục nguồn từng bước theo quy trình của đơn vị sử dụng, kiểm tra từng cổng và ghi vị trí phát hiện. Nếu một phía rò, cô lập hệ thống rồi xem đầu cắt, vết xước, độ sâu ghim và độ thẳng của ống đó.

PZAI-16 – Lắp theo hướng tải lớn trước

Cô lập nguồn và xác nhận trạng thái an toàn.
Cắt vuông bốn đầu ống, loại bỏ ba via.
Ướm thân tại tâm phân phối.
Ghim nhánh chịu tải bố trí lớn nhất trước, sau đó ba nhánh còn lại.
Kéo nhẹ để xác nhận giữ ống, rồi lắp kẹp độc lập.
Khôi phục điều kiện làm việc từng bước và kiểm tra A–D.

PZAI-16 – Điều kiện không nên dùng ngã tư

Không nên chọn khi chỉ cần ba hướng, khi bốn ống khác cỡ, khi cần cổng ren cố định, hoặc khi một tâm chung làm tuyến ống dài và khó đỡ hơn. Hình dạng nhiều cổng không phải lý do đủ để thay thế thiết kế phân phối hiện có.

PZAI-16 – Bốn phép đo trước khi cắt ống

Đường kính ngoài thực tế của từng ống.
Khoảng từ tâm nối tới vật cản ở bốn hướng.
Bán kính uốn theo thông tin của ống.
Vị trí có thể đặt kẹp và thao tác vòng nhấn.

Nếu bốn nhánh không cùng cỡ, chọn cấu hình khác thay vì cố ghép qua nhiều đầu chuyển.

PZAI-16 – Khoanh lỗi theo từng cổng

Đặt tên bốn vùng kín theo chức năng. Khi có dấu hiệu rò, ghi cổng và điều kiện xuất hiện trước khi tháo. Cô lập nguồn, kiểm tra đầu cắt, vết xước, độ sâu ghim cùng hướng kéo của đúng ống đó.

Không rút đồng thời cả bốn ống vì sẽ mất dấu nguyên nhân ban đầu.

PZAI-16 – Kiểm tra sau lần chạy đầu

Quan sát dấu dịch chuyển, vết cọ, bán kính uốn và độ ổn định của kẹp. Ghi cổng đã can thiệp và thay đoạn ống có đầu bị hằn hoặc biến dạng theo đánh giá kỹ thuật.

PZAI-16 – Kế hoạch tháo bảo trì

Chừa khoảng để nhấn vòng ở từng phía và để tay rút ống theo trục. Nhãn phải nằm ngoài vùng thao tác. Nếu một cổng quay vào vách, đổi hướng thân hoặc chọn giải pháp phân phối khác.

PZAI-16 – Hồ sơ nhận dạng khi đặt hàng

Ghi đủ tên hàng, mã PZAI, model PZAI, đường kính ngoài ống, vật liệu ống, số lượng và ảnh vị trí lắp. Không đưa thông số vận hành vào phiếu nếu chưa được người phụ trách xác nhận.

Sản phẩm thay thế và dùng phối hợp cho 16 mm

Chọn theo số hướng, cỡ ống và cơ chế giữ ống thực tế; không đổi loại chỉ vì hình dạng gần giống.

Câu hỏi quyết định của PZAI-16

Có nên dùng 16 mm nếu nguồn cấp nhỏ hơn?

Chỉ khi tính toán toàn mạch và người thiết kế chấp thuận; bốn cổng lớn không tự tăng năng lực nguồn.

Khi nào không nên chọn cỡ 16 mm?

Khi một trong bốn ống khác 16 mm, khi chỉ cần ba hoặc năm hướng, khi cơ chế ghim không được chấp thuận, hoặc khi vị trí lắp không cho phép rút riêng từng ống.
