Phớt xi lanh khí nén SC160

Xác định có nên thay bộ làm kín hay thay cả xi lanh

Phớt xi lanh khí nén SC160 phục vụ sửa chữa xi lanh SC có piston danh nghĩa 160 mm khi các bề mặt cơ khí vẫn đủ điều kiện sử dụng. Quyết định thay bộ làm kín nên bắt đầu từ tình trạng ty, bạc dẫn hướng và lòng ống. Nếu có xước sâu hoặc độ rơ vượt mức cho phép của nhà sản xuất, chỉ thay cao su có thể khiến máy tái rò sau thời gian ngắn.

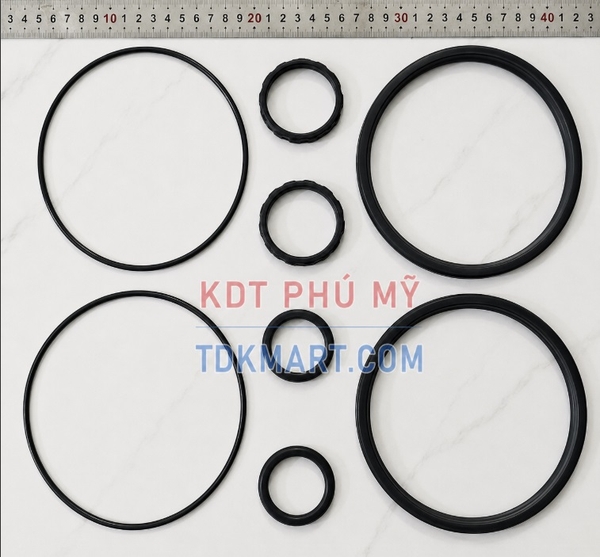

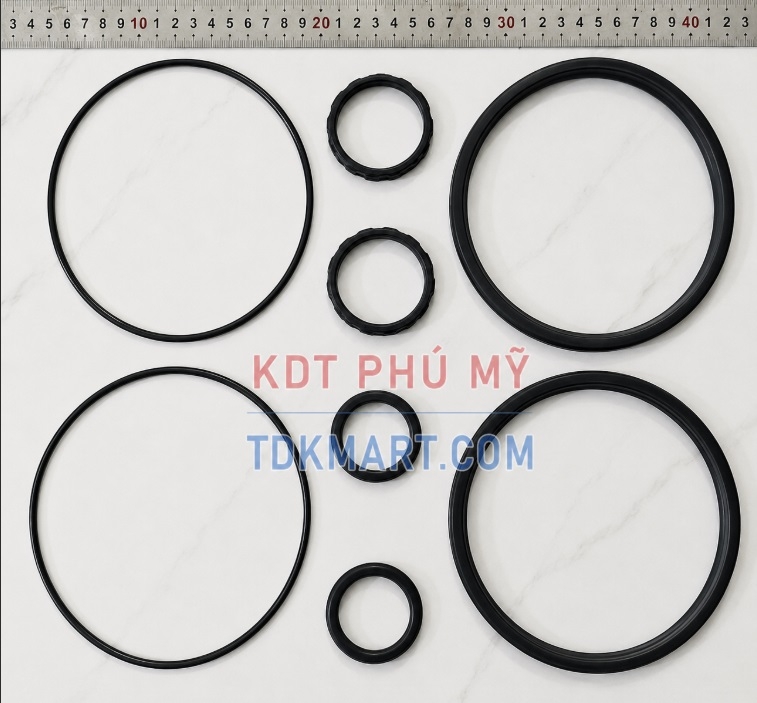

Sản phẩm mang mã GXL-SC160. Dãy lựa chọn phớt SC của TDKMART.COM ghi cỡ này gồm 8 món và hướng tới xi lanh ROANY. Số chi tiết thực giao, hình dạng từng vòng và vị trí sử dụng cần được so với bộ cũ. Không dùng tên SC160 để mặc định bộ phù hợp với mọi xi lanh đường kính 160 mm trên thị trường.

Dấu mòn cho biết điều gì?

Môi phớt mòn lệch một phía gợi ý cần xem lại độ đồng tâm và hướng tác dụng lực. Bề mặt có rãnh xước chạy dọc thường khiến vùng làm kín mất tiếp xúc liên tục. Nếu vòng bị cứng, nứt hoặc trương nở, nên xem điều kiện nhiệt, chất vệ sinh và chất bôi trơn đã tiếp xúc; cảm giác mềm hay cứng bằng tay không thay thế được nhận dạng vật liệu.

Cặn bám ở đầu ty cần được quan sát trước khi lau sạch. Vệt bẩn có thể cho biết khu vực nào đang kéo bụi vào nắp. Nên chụp lại dấu vết và ghi thời điểm bắt đầu phát sinh rò: ngay sau một lần va chạm, sau khi đổi dầu, hay tăng dần theo số ca vận hành. Thông tin này giúp khoanh vùng nguyên nhân thay vì sửa theo phỏng đoán.

Đọc dấu hỏng trước khi bỏ bộ cũ

Trải các vòng theo thứ tự nắp đến piston rồi đánh dấu vùng mòn nổi bật. Một vết cắt sắc khác với bề mặt bị mòn đều sau thời gian làm việc; hai kiểu này gợi ý cần xem lần lượt thao tác lắp và điều kiện vận hành. Việc giữ ảnh rõ giúp đội bảo trì so sánh giữa các lần sửa, thay vì chỉ nhớ rằng bộ trước dùng không được lâu.

Nếu các vòng ở một khu vực đều biến dạng trong khi phần còn lại ít thay đổi, nên xem riêng môi trường và chuyển động ở khu vực đó. Dung dịch bám bên ngoài ty, nhiệt gần nắp hoặc độ rơ có thể tác động khác với phía piston. Chỉ thay đồng loạt rồi bỏ mẫu cũ sẽ làm mất dữ liệu hữu ích để tìm lý do hư lặp lại.

Không xem một dấu hiệu đơn lẻ là bằng chứng chắc chắn. Cần ghép ảnh với lịch bảo dưỡng, chất bôi trơn và điều kiện tải để đưa ra hướng kiểm tra. Với bộ SC160 mới, hồ sơ nên ghi rõ tám món theo lựa chọn đã mua và những vị trí thực tế được thay. Nếu có chi tiết không dùng, phải xác định nguyên nhân trước khi chạy máy trở lại.

Đo kiểm bộ cũ theo vị trí

Tách các vòng của nắp trước, piston và nắp sau thành từng khay. Ghi đường kính trong, đường kính ngoài, bề dày hoặc chiều cao theo hình dạng thật của mỗi chi tiết. Đối với vòng có môi, cần thêm ảnh nhìn nghiêng; một số tiết diện trông tương tự khi nhìn từ trên nhưng có chiều cao và cách tiếp nhận áp khác nhau.

Đo rãnh bằng thao tác nhẹ và ghi rõ điểm đo. Phớt đã tháo có thể co hoặc giãn, trong khi rãnh giúp kiểm tra lại mối tương quan giữa vòng và phần kim loại. Không cố ép một chi tiết gần đúng vào rãnh hẹp, không cắt ngắn vòng để vừa, và không chèn thêm vòng mỏng để bù sai kích thước.

Bảo vệ bộ mới trong lần lắp đầu

Dọn bề mặt bàn thao tác, loại bỏ phoi và che phần ren ty khi phớt đi qua. Dụng cụ nhọn có thể tạo vết cắt rất nhỏ nhưng vẫn đủ gây thất thoát khí sau khi tăng áp. Lắp đúng hướng môi theo kết cấu ban đầu hoặc tài liệu của xi lanh; không áp dụng một quy tắc hướng môi duy nhất cho tất cả các vòng.

Khi đưa piston trở lại ống, phải giữ thẳng trục và kiểm soát lực đẩy. Nếu gặp lực cản khác thường, rút ra kiểm tra nguyên nhân thay vì gõ mạnh để vượt qua. Nắp và thanh giằng được lắp theo trình tự, lực siết của nhà sản xuất; siết lệch có thể làm thay đổi độ thẳng của cụm và ảnh hưởng chuyển động sau sửa.

Tổ chức bảo trì cho thiết bị cỡ lớn

Một bộ dự phòng nên đi cùng hồ sơ ngắn của thiết bị: mã xi lanh đầy đủ, ngày lắp, ảnh bộ mới, loại mỡ sử dụng và kết quả thử. Nếu nhà xưởng có nhiều máy cùng ghi SC160 nhưng khác hãng, quản lý theo từng máy hoặc từng kết cấu đã kiểm tra, tránh cấp phát nhầm vì chỉ nhìn con số trên nhãn kho.

Sau khi chạy lại, theo dõi vùng nắp ty và so thời gian đi hết hành trình giữa hai chiều. Chênh lệch tốc độ không tự chứng minh có lỗi phớt vì diện tích hữu ích và điều tiết khí của hai phía có thể khác nhau. Cần đặt các dấu hiệu trong cùng điều kiện áp suất, tải và mức mở van để đánh giá hợp lý.

Đối chiếu các cỡ và xử lý tải lệch

Với một xi lanh lớn hơn đang dùng trong cùng xưởng, chọn phớt xi lanh khí nén SC200 theo hồ sơ riêng. Nếu cơ cấu nhỏ hơn có đường kính 125 mm, xem phớt xi lanh khí nén SC125; hai cỡ này không phải phương án thay thế bộ 160 mm. Toàn bộ lựa chọn được tập hợp tại phớt xi lanh khí nén.

Khi cần kiểm tra lại điểm gá và đầu truyền lực, tham khảo phụ kiện xi lanh khí nén. Nếu lòng ống, ty hoặc nắp đã hỏng nặng, nên cân nhắc xi lanh khí nén vuông SC nguyên cụm thay vì chỉ đặt thêm vòng làm kín. Lựa chọn cần dựa trên tổng tình trạng cơ khí và chi phí dừng máy.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM tiếp nhận nhu cầu phớt SC160 theo mã, ảnh và kích thước thực tế để khách hàng kiểm tra trước khi mua. Cần nói rõ máy dùng xi lanh ROANY hay hãng khác, giữ lại toàn bộ vòng tháo ra và yêu cầu đối chiếu bộ 8 món. Đối với ứng dụng đặc biệt, hãy cung cấp môi chất, nhiệt độ và chất bôi trơn để trao đổi điều kiện sử dụng của đúng hàng được giao.
