Phớt xi lanh khí nén SC100

Khi xi lanh hụt lực nhưng vẫn đi hết hành trình

Phớt xi lanh khí nén SC100 dùng cho nhu cầu thay chi tiết làm kín của xi lanh SC cỡ piston danh nghĩa 100 mm. Trường hợp cơ cấu vẫn di chuyển nhưng lực làm việc giảm, cần xác định thất thoát khí xảy ra ở piston, quanh ty hay ở hệ van. Một bộ phớt mới chỉ có ích khi đúng hình học và nguyên nhân chính thật sự nằm trong vùng làm kín.

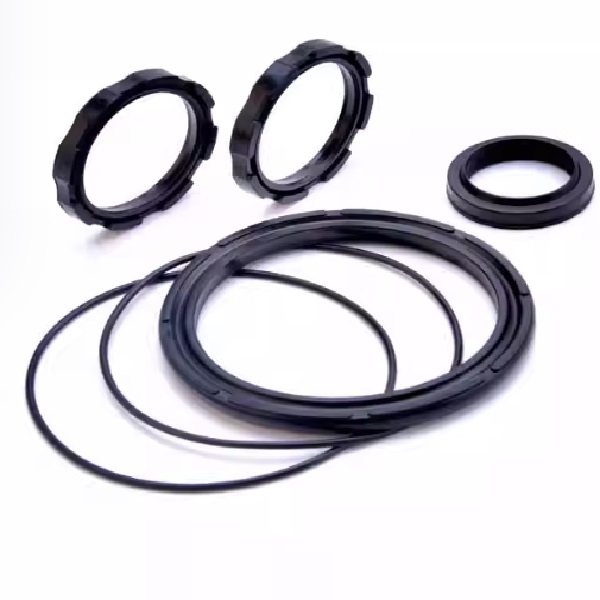

Sản phẩm có mã GXL-SC100; bộ lựa chọn tương ứng được TDKMART.COM giới thiệu 6 món cho xi lanh ROANY. Không coi đường kính 100 mm là kích thước của mọi vòng trong bộ. Hãng máy, kết cấu nắp, rãnh piston và hình bộ cũ đều cần được đối chiếu, đặc biệt nếu xi lanh mang nhãn khác.

Tách ba nhóm nguyên nhân gây yếu lực

Thứ nhất là áp cấp không đủ tại thời điểm làm việc: nguồn, bộ điều áp, tiết diện van hoặc đường ống đều có thể gây sụt áp động. Thứ hai là tải cơ khí tăng do kẹt dẫn hướng, sai tâm hoặc vật liệu gia công thay đổi. Thứ ba là rò khí trong xi lanh. Chẩn đoán theo ba nhóm giúp tránh thay nhầm phớt khi máy thật ra đang thiếu lưu lượng.

Đo áp ở vị trí gần cửa xi lanh trong cùng một điều kiện thử sẽ hữu ích hơn chỉ đọc đồng hồ phía máy nén. Đồng thời ghi chiều chuyển động, tải, thời gian đi hết hành trình và biểu hiện xả khí. Không dùng một phép tính lực lý thuyết để khẳng định tình trạng phớt, bởi ma sát, áp phía xả và hiệu suất cơ khí còn ảnh hưởng đến lực thực.

Ghi nhận điều kiện thử để tránh kết luận sai

Một phiếu theo dõi đơn giản nên có tải đang tác dụng, áp đo gần cửa, chiều ty chạy và thời điểm tiếng rò xuất hiện. Nếu chỉ thử máy không tải rồi so với lần vận hành có tải, kết quả lực và tốc độ sẽ thiếu cơ sở so sánh. Việc ghi cùng điều kiện giúp thấy rõ thay đổi nào đến từ bộ làm kín, thay đổi nào do cách cấp khí.

Không dùng khả năng giữ vị trí của riêng xi lanh làm biện pháp giữ một tải nguy hiểm. Khi phải tháo van hoặc tách khoang để kiểm tra, tải cần được giữ bằng phương án cơ khí thích hợp theo hướng dẫn máy. Áp còn kẹt trong đường ống hoặc khoang đối diện có thể khiến piston dịch chuyển ngay khi một mối nối được mở.

Nếu kiểm tra cho thấy áp giảm đồng thời ở nhiều cơ cấu, nên xử lý vấn đề hệ thống trước khi quyết định thay hàng loạt bộ SC100. Ngược lại, một xi lanh có dấu rò cục bộ cần được xem xét riêng. Đánh giá dựa trên dấu hiệu cụ thể giúp kế hoạch phụ tùng sát nhu cầu hơn và tránh quy toàn bộ lỗi sản xuất cho một bộ phớt.

Rò qua piston khác rò ở đầu ty

Khi vùng làm kín piston suy giảm, khí có thể đi từ khoang đang chịu áp sang khoang còn lại, làm giảm khả năng tạo chênh áp. Khi vòng quanh ty bị hư, khí thoát ra ngoài ở nắp trước dễ nhận biết hơn. Thử từng khoang cần do người có chuyên môn thực hiện với tải đã được giữ chắc và theo quy trình của nhà sản xuất.

Nếu thấy bẩn hoặc dầu ở đầu ty, quan sát thêm vết xước và độ rơ trước khi đặt phụ tùng. Lau sạch rồi theo dõi lại trong điều kiện kiểm soát giúp phân biệt cặn cũ với dấu rò mới. Không đưa tay vào vùng chuyển động để dò khí, và không tháo ống khi một khoang còn áp hoặc khi tải có thể tự dịch chuyển.

Thông tin cần có cho bộ 6 món

Gửi nhãn đọc rõ SC100 cùng hãng, hậu tố và hành trình. Chụp các vòng trên nền sạch, giữ riêng nhóm piston và nhóm nắp, thêm ảnh tiết diện của vòng có môi. Cần kiểm tra số lượng theo ảnh hàng giao; thông tin sáu món không đồng nghĩa mọi bộ SC100 của các hãng đều có sáu vị trí làm kín giống nhau.

Kích thước vòng cũ nên đi kèm số đo rãnh để tránh sai do giãn, mòn hoặc co sau tháo. Không suy vật liệu từ màu đen hay độ bóng. Với máy gần nguồn nhiệt hoặc tiếp xúc dung dịch đặc biệt, yêu cầu xác định vật liệu và điều kiện sử dụng của đúng bộ mua trước khi đưa vào hoạt động.

Khôi phục độ kín và đánh giá sau sửa

Loại bỏ cặn trong rãnh, kiểm tra mép vào ống và che ren khi đưa vòng qua ty. Hướng môi phải theo thiết kế từng vị trí, không tự đảo cho dễ lắp. Sau khi lắp, kiểm tra khả năng chuyển động nhẹ nhàng trước khi đưa trở lại chu kỳ sản xuất; không tự đặt lực siết cho thanh giằng khi chưa có hướng dẫn áp dụng.

Một phép so sánh trước và sau cần giữ gần nhau về tải và điều chỉnh van. Nếu hết rò nhưng tốc độ còn chậm, xem tiếp hệ cấp và xả. Nếu rò ngoài trở lại nhanh, kiểm tra ty, bạc dẫn hướng hoặc độ lệch của điểm gá. Kết quả sửa không nên chỉ được đánh giá bằng việc ty đã chạy được một lần.

Lựa chọn đồng bộ cho máy trong xưởng

Khi kiểm kê các xi lanh nhỏ và lớn hơn, phân biệt phớt xi lanh khí nén SC80 với phớt xi lanh khí nén SC125. Không lấy bộ 100 mm để thay cho các cỡ này. Tham khảo phớt xi lanh khí nén khi cần tra toàn bộ dãy cỡ trước khi gửi yêu cầu mua.

Nếu kết quả đo cho thấy vấn đề nằm ở điều khiển, xem van điện từ khí nén để đối chiếu cách phân phối khí. Với áp nguồn dao động hoặc nước tích tụ, cần kiểm tra bộ lọc khí nén. Chọn phớt, chọn van và xử lý khí là các công việc phối hợp để cơ cấu hoạt động ổn định.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM cung cấp lựa chọn phớt SC100 để khách trao đổi theo đúng mã và bộ thực tế cần sửa. Khi liên hệ, hãy gửi triệu chứng hụt lực cùng ảnh nhãn, ảnh vòng cũ và các số đo đã có. Việc nêu rõ xi lanh ROANY hay hãng khác giúp kiểm tra khả năng dùng bộ 6 món trước khi đặt, giảm tình trạng mua đúng tên nhưng sai kết cấu.
