Phớt xi lanh khí nén SC200

Khôi phục độ kín cho xi lanh đường kính lớn

Phớt xi lanh khí nén SC200 được chọn khi sửa cụm làm kín của xi lanh SC có đường kính piston danh nghĩa 200 mm. Với cỡ lớn này, cần phân biệt rõ hư hỏng phớt với sự thiếu hụt lưu lượng cấp khí. Tiếng xì kéo dài, lực đẩy giảm hoặc chuyển động bất thường chỉ là dấu hiệu để kiểm tra, chưa đủ để kết luận toàn bộ bộ phớt đã hỏng.

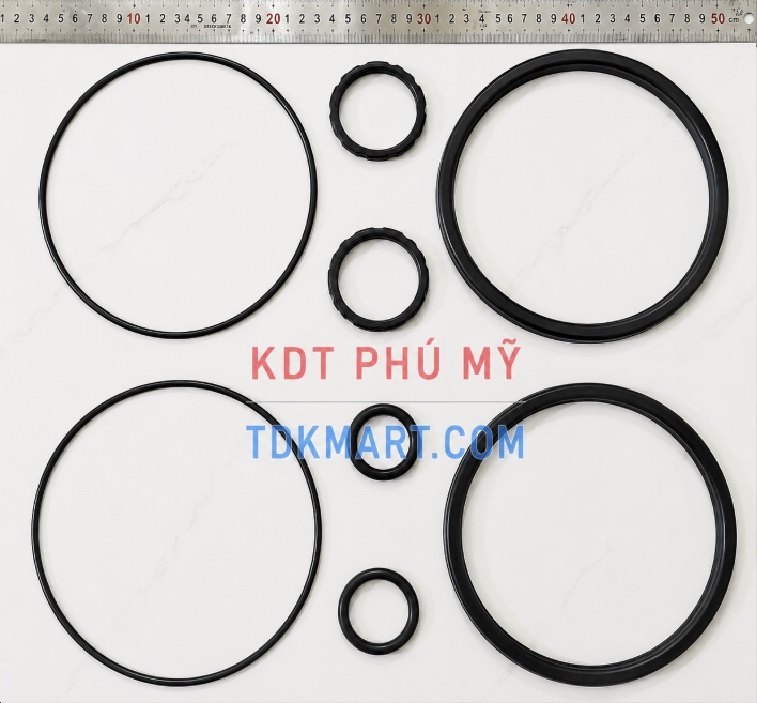

Bộ được giới thiệu cho xi lanh ROANY; thông tin lựa chọn SC200 của TDKMART.COM nêu 8 món. Mã bán hàng là GXL-SC200. Trước khi đặt, cần so sánh ảnh bộ thực giao với các vòng tháo từ máy, bởi số 200 không phải đường kính trong hoặc ngoài của mọi chi tiết trong bộ. Không lấy 8 món làm căn cứ duy nhất để quyết định khả năng lắp.

Kiểm tra nguyên nhân hụt lực trước khi tháo

Xi lanh cỡ 200 có diện tích piston lớn nên một phép thử áp suất tĩnh tại đầu nguồn không phản ánh đầy đủ áp suất khi cơ cấu đang chạy. Hãy quan sát đồng hồ gần nhánh cấp trong thời điểm đảo chiều và khi tải bắt đầu di chuyển. Nếu áp tụt mạnh theo chu kỳ, cần xem lại nguồn, đường ống và van trước khi quy lỗi cho phần làm kín.

Rò qua piston là đường thoát khí từ khoang được cấp sang khoang đối diện. Rò quanh ty lại xuất hiện ở nắp đầu và có thể đi kèm vệt bẩn trên bề mặt ty. Hai hiện tượng cần cách kiểm tra khác nhau. Việc tách từng nhánh để thử phải theo hướng dẫn của máy, có biện pháp giữ tải và không dùng bàn tay bịt trực tiếp cửa khí.

Chuẩn bị đủ dữ liệu cho bộ 8 món

Ảnh nhãn phải đọc được hãng, series, đường kính và hậu tố nếu có. Chụp toàn cảnh cụm piston sau khi tháo, sau đó chụp riêng nắp phía ty, nắp sau và từng vòng theo thứ tự tháo ra. Đặt thước cạnh chi tiết giúp nhận biết tỷ lệ, nhưng các kích thước đặt hàng vẫn cần đo bằng dụng cụ thích hợp trên bề mặt chưa hư hỏng.

Đối với phớt đã giãn hoặc bị ép bẹt, số đo tự do dễ sai khác so với kích thước thiết kế. Nên bổ sung đường kính đáy rãnh, chiều rộng rãnh và hình dạng tiết diện. Nếu một vòng bị đứt mất đoạn, giữ lại các phần còn lại; chúng vẫn cung cấp dấu vết về môi làm kín và hướng lắp ban đầu.

Thao tác với cụm piston và nắp nặng

Cần ngắt nguồn cấp, xả khí cả hai khoang và giữ chắc tải trước khi nới bộ phận giữ nắp. Với cụm lớn, chuẩn bị bàn đỡ hoặc phương tiện nâng phù hợp để ty không bị kéo lệch khi rút piston. Không để trọng lượng nắp tì lên mép phớt mới, và không dùng ty xi lanh như điểm treo tạm cho toàn bộ cơ cấu.

Sau khi làm sạch, kiểm tra lòng ống theo nhiều hướng ánh sáng để phát hiện vết xước dọc, vùng rỗ hoặc vệt cọ kim loại. Rãnh cần sạch cặn và không có cạnh sắc. Dụng cụ dẫn hướng khi lắp phải giữ vòng thẳng, tránh xoắn hoặc cắt môi tại miệng ống; chất bôi trơn chọn theo hướng dẫn của xi lanh và vật liệu phớt thực tế.

Chuẩn bị vật tư cho lần dừng máy đã lên lịch

Với cơ cấu dùng xi lanh lớn, nên kiểm tra đủ phụ tùng và dụng cụ trước khi tháo thay vì mở máy rồi mới nhận dạng bộ. Chụp bộ nhận về cạnh bộ cũ, xác định món nào thuộc piston và món nào thuộc nắp; nếu có khác biệt, giữ thiết bị ở trạng thái an toàn để làm rõ. Không tận dụng vòng cũ đã hỏng chỉ nhằm hoàn tất đủ số lượng trong thời gian dừng máy ngắn.

Khi có nhiều người cùng sửa, phân công một người lưu thứ tự và kiểm soát các chi tiết nhỏ. Bộ phớt lớn vẫn có những vòng dễ thất lạc, trong khi nắp hoặc piston nặng có thể che khuất chúng trên bàn. Khay nhận chi tiết cần nằm ngoài đường di chuyển của dụng cụ nâng, và phần ty đang lộ phải được bảo vệ khỏi va vào đồ gá.

Sau sửa, lưu ảnh đủ bộ đã sử dụng cùng kết quả quan sát ở tải làm việc. Nếu cần chuẩn bị một bộ dự phòng tiếp theo, dùng hồ sơ đó để đối chiếu lại hàng mua; không chỉ ghi SC200 trong sổ vì nhãn ngắn không thể hiện hãng và hình rãnh. Khi thay nhà cung cấp hoặc thay xi lanh, cần kiểm tra lại tính phù hợp thay vì dùng thông tin từ cơ cấu cũ.

Chạy thử theo từng mức tải

Hoàn tất lắp ráp chưa có nghĩa là có thể đưa máy chạy ngay với tải đầy đủ. Trước tiên kiểm tra chuyển động trong điều kiện được nhà sản xuất cho phép, tăng dần đến áp làm việc và theo dõi cả hai chiều. Ghi nhận độ êm, vị trí rò ngoài, khả năng hoàn tất hành trình và tiếng xả để so sánh sau khi máy đạt nhiệt độ vận hành.

Nếu vẫn hụt lực dù không thấy rò ngoài, cần kiểm tra tiếp van phân phối, áp tại cửa và tải cơ khí. Ngược lại, nếu khí thoát quanh ty chỉ sau vài lượt chạy, hãy xem lại tình trạng bạc dẫn hướng hoặc lệch tâm của cụm truyền lực. Thay thêm một bộ phớt không giải quyết được bề mặt trượt đã hỏng.

Chọn đúng cỡ và thiết bị đi kèm

Không giảm xuống phớt xi lanh khí nén SC160 để tận dụng bộ có sẵn; đó là lựa chọn cho đường kính piston khác. Khi xưởng còn sử dụng xi lanh cỡ 125, nên giữ phớt xi lanh khí nén SC125 ở ngăn riêng, kèm nhãn thiết bị. Các bộ không được trộn vòng chỉ vì nhìn có cùng màu hoặc cùng số lượng.

Để xem đủ lựa chọn, tham khảo phớt xi lanh khí nén. Khi nguồn cấp thiếu ổn định, kiểm tra bộ lọc khí nén và van điện từ khí nén theo lưu lượng thực tế. Phớt làm kín không thay thế chức năng điều áp hoặc phân phối dòng khí.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Gửi mã GXL-SC200 cùng ảnh nhãn, bộ cũ và số đo rãnh giúp KDT PHÚ MỸ/TDKMART.COM có căn cứ trao đổi đúng nhu cầu sửa chữa. Với xi lanh khác ROANY, cần kiểm tra thêm kết cấu trước khi chốt mua. Yêu cầu ảnh bộ giao, số món và thông tin vật liệu nếu công việc có điều kiện nhiệt hoặc hóa chất đặc biệt; không suy diễn khả năng chịu nhiệt từ hình thức bên ngoài.
