Phớt xi lanh khí nén SC32

Chuẩn bị thay phớt cho cơ cấu nhỏ

Phớt xi lanh khí nén SC32 phục vụ sửa bộ làm kín của xi lanh SC có piston danh nghĩa 32 mm. Khi làm việc với các chi tiết nhỏ, việc giữ sạch và phân loại vòng ngay từ lúc tháo có ảnh hưởng lớn đến kết quả. Một mảnh bụi hoặc vết cắt môi khó thấy bằng mắt cũng có thể khiến khí tiếp tục rò sau khi máy chạy lại.

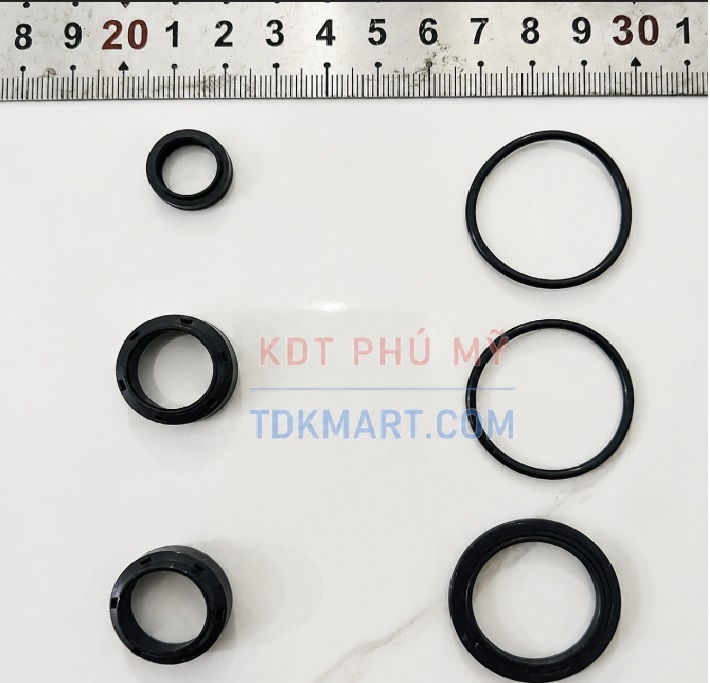

Mã hàng là GXL-SC32. Cỡ này được TDKMART.COM nêu bộ 6 món trong dãy lựa chọn cho xi lanh ROANY. Không hiểu số 32 là kích thước ren, đường kính ty hoặc đường kính của tất cả các vòng. Nếu xi lanh thuộc hãng khác, phải kiểm tra độ phù hợp của bộ cũ, rãnh và hình dạng các chi tiết trước khi mua.

Tránh làm mất hoặc lẫn các vòng nhỏ

Chuẩn bị khay nông, nền sáng và dụng cụ sạch trước lúc mở nắp. Chụp ảnh khi vòng còn ở vị trí ban đầu, sau đó đặt riêng nhóm nắp và nhóm piston. Không thả tất cả vào cùng một hộp với ốc, long đen hoặc phoi kim loại. Những vòng nhìn gần giống nhau có thể khác tiết diện hoặc chức năng.

Nếu bị gián đoạn giữa ca sửa, che khay và giữ ghi chú về vị trí. Đừng dùng số lượng sáu món để đoán một vòng phải nằm ở đâu; kết cấu của đúng xi lanh mới là căn cứ. Khi bộ tháo ra không khớp ảnh bộ mua, cần kiểm tra xem có vòng sót trong nắp, thiếu trong bộ cũ hay thiết kế thực tế khác.

Đánh giá độ kín trong toàn mạch nhỏ

Ở cơ cấu kích thước nhỏ, một nguồn rò tại đầu nối, ống hoặc van vẫn có thể ảnh hưởng rõ đến chuyển động. Vì vậy hãy quan sát từ đường cấp đến xi lanh, xác định tiếng xì xuất hiện ở đâu và vào thời điểm nào. Không nên bắt đầu bằng cách tháo toàn bộ bộ truyền động khi dấu rò thật ở bên ngoài.

Tốc độ không đều cũng chưa chứng minh phớt đã mòn. Cần xem van tiết lưu, độ dài đường ống và tải đang tác dụng. Nếu cảm biến không đổi trạng thái, kiểm tra vị trí cảm biến và hành trình thật thay vì kết luận bộ phớt làm ty không tới đích. Chẩn đoán đủ giúp tránh thay phụ tùng mà lỗi ban đầu vẫn còn.

Thao tác nhẹ để bảo vệ tiết diện làm kín

Trước khi tháo, phải cô lập khí, giải phóng áp tồn và giữ cơ cấu khỏi dịch chuyển bất ngờ. Dùng dụng cụ không làm xước rãnh; tránh kéo phớt qua ren trần hoặc cạy bằng cạnh sắc. Khi cần đưa vòng qua một vai, sử dụng biện pháp dẫn và bảo vệ theo hướng dẫn thiết bị, không kéo giãn quá mức để lắp cho nhanh.

Sau khi làm sạch phần kim loại, xem môi vòng mới có xoắn hoặc gập không. Bôi trơn đúng loại, đúng cách theo tài liệu áp dụng cho xi lanh; không chọn theo mùi hoặc màu của mỡ. Một bộ nhỏ vẫn cần cùng mức kiểm soát độ sạch và tương thích vật liệu như cơ cấu lớn hơn.

Thông tin đặt hàng và kiểm tra lần chạy đầu

Gửi model đầy đủ, hãng và ảnh nhãn trước khi chọn GXL-SC32. Thêm ảnh nhìn trên và nhìn nghiêng của vòng, các số đo có thể kiểm tra cùng ảnh rãnh. Kích thước vòng cũ chỉ mang tính đối chiếu khi nó đã mòn hoặc biến dạng; không lấy số đo bị bóp méo để quyết định cỡ thay thế.

Khi lắp xong, thử chuyển động ở điều kiện nhẹ được cho phép rồi tăng tới điều kiện làm việc. Quan sát đầu ty, mặt ghép và thời gian chạy trong cả hai chiều. Nếu có điểm kẹt mới, dừng kiểm tra lắp ráp và cơ khí. Không tăng áp vượt giới hạn máy để ép ty đi qua điểm cản, cũng không coi một lượt chạy là đủ đánh giá độ kín lâu dài.

Giữ hồ sơ cho thiết bị có nhiều cụm giống nhau

Một máy có thể dùng nhiều xi lanh cùng ghi SC32 nhưng thuộc các lần thay khác nhau. Nên chụp từng nhãn theo vị trí máy, không lấy ảnh của một cụm để đại diện cho tất cả. Nếu một xi lanh đã được thay hãng trước đó, bộ phớt phù hợp cụm bên cạnh có thể chưa chắc phù hợp cụm đang hỏng dù cỡ piston vẫn là 32 mm.

Vật tư chuẩn bị theo vị trí sẽ giảm nhầm lẫn khi nhiều người sửa đồng thời. Ghi rõ bộ nào dành cho cụm kẹp, cụm đẩy hoặc bộ phận khác theo cách gọi thật của xưởng, đồng thời giữ các vòng trong bao riêng. Không mở nhiều bộ rồi lấy ngẫu nhiên từng vòng để lắp vì sau đó khó kiểm tra tính đầy đủ và nguồn gốc từng món.

Khi hoàn thành, cập nhật bộ đã dùng theo đúng xi lanh thực tế và kết quả chạy thử. Nếu phải thay cả xi lanh, kiểm tra lại dữ liệu phụ tùng dự phòng cho lần sau. Không tiếp tục cấp bộ SC32 theo thói quen khi thiết bị mới đã có nhãn hoặc kết cấu khác; sự thống nhất hồ sơ giúp lần bảo dưỡng kế tiếp bắt đầu với thông tin chính xác hơn.

Phân biệt cỡ và phối hợp điều khiển tốc độ

Khi bảo dưỡng thêm cơ cấu khác, chọn phớt xi lanh khí nén SC40 hoặc phớt xi lanh khí nén SC50 theo đúng nhãn từng xi lanh. Không nhầm các bộ vì cùng được mô tả sáu món. Xem thêm phớt xi lanh khí nén để lập yêu cầu phụ tùng đủ cỡ, tránh trộn vòng trong quá trình chuẩn bị.

Với chuyển động cần chỉnh tốc độ, tham khảo van tiết lưu khí nén. Nếu khí cấp có nước hoặc cặn, kiểm tra bộ lọc khí nén trước khi chạy bộ mới. Điều tiết tốc độ và giữ sạch khí giúp giảm tác động bất lợi nhưng không thay thế việc chọn đúng hình học phớt.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khách hàng có thể trao đổi mã GXL-SC32 cùng bộ ảnh rõ để KDT PHÚ MỸ/TDKMART.COM kiểm tra đúng lựa chọn cần mua. Cần yêu cầu ảnh hàng giao, xác định số món và nói rõ máy dùng xi lanh ROANY hay hãng khác. Nếu cần khả năng chịu nhiệt hoặc tiếp xúc hóa chất, hỏi thông tin vật liệu của đúng bộ thay thế; không dựa vào tên SC32 để suy ra những giới hạn chưa có dữ liệu.
