Phớt xi lanh khí nén SC40

Đặt bộ phớt theo mẫu thay vì ước lượng

Phớt xi lanh khí nén SC40 là lựa chọn sửa phần làm kín của xi lanh SC có đường kính piston danh nghĩa 40 mm. Cỡ piston không đồng nghĩa đường kính ty và cũng không phải kích thước của từng vòng. Khi cần mua thay, một mẫu đo rõ hình học hữu ích hơn nhiều so với việc gửi ảnh vòng cũ chụp từ xa hoặc chỉ báo xi lanh phi 40.

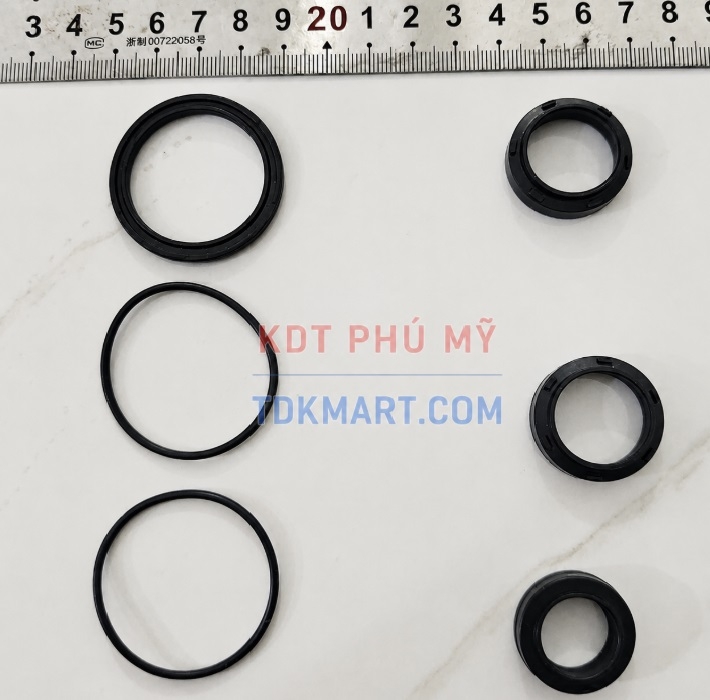

Mã hàng để trao đổi là GXL-SC40. Bộ cỡ này được nêu 6 món trong các lựa chọn phớt SC tại TDKMART.COM, với ghi chú phù hợp xi lanh ROANY. Muốn dùng cho hãng khác phải kiểm tra thêm rãnh và tiết diện. Không xem mọi vòng cùng đường kính gần đúng là chi tiết có thể thay lẫn.

Tạo bộ ảnh có thể dùng để đối chiếu

Ảnh đầu tiên cần đọc được toàn bộ nhãn xi lanh. Ảnh tiếp theo đặt từng vòng trên nền phẳng, không chồng lên nhau và có thước để nhận tỷ lệ. Chụp thêm cạnh bên của phớt có môi, vì góc nhìn chính diện thường che mất độ cao và hình dạng phần đáy. Giữ ánh sáng đủ rõ để thấy các bậc của tiết diện.

Một ảnh riêng của piston và mỗi nắp trước khi lấy vòng giúp lưu lại vị trí. Nếu công việc do nhiều người thực hiện, đánh số khay theo thứ tự tháo để tránh lẫn vòng mới với vòng cũ. Không rửa sạch toàn bộ dấu vết mòn trước khi chụp, bởi chúng có thể giúp nhận biết lệch tâm hoặc bụi đi vào từ đâu.

Phân biệt số đo thực với tên gọi cỡ

Trong yêu cầu mua, nên ghi riêng cỡ piston danh nghĩa 40 mm và số đo của từng vòng. Một số đo thực trên phớt cũ không tròn không có nghĩa xi lanh thuộc cỡ danh nghĩa khác. Cũng không nên đổi tên thiết bị theo đường kính ngoài vòng đã đo, vì vòng có thể đã giãn và hình học làm việc còn phụ thuộc rãnh.

Nếu hai người đo cho kết quả khác nhau, kiểm tra lực tì dụng cụ, vị trí đo và trạng thái vòng trước khi quyết định. Chụp dụng cụ ở điểm đo giúp giải thích số liệu, nhưng vẫn cần ghi con số rõ ràng thay vì chỉ gửi ảnh màn hình mờ. Với chi tiết mềm, biến dạng trong thao tác có thể lớn hơn phần chênh đang cần phân biệt.

Giữ cả mẫu cũ và ảnh bộ SC40 nhận mới đến khi thử xong. Việc bỏ mẫu ngay sau lúc mở bao sẽ làm khó đối chiếu nếu một vòng không khớp rãnh. Những số đo chưa chắc chắn nên được đánh dấu để kiểm tra thêm, không sửa thành số tròn chỉ nhằm hoàn tất yêu cầu đặt phụ tùng cho đủ thông tin.

Tên hãng và cỡ danh nghĩa cần được giữ nguyên theo nhãn; những số đo bổ sung phải ghi riêng để tránh nhầm ý nghĩa khi trao đổi mua hàng.

Đo vòng đã mòn như thế nào?

Dùng lực đo nhẹ, tránh ép phần cao su mềm làm thay đổi số đọc. Đo nhiều hướng để nhận ra vòng bị méo, sau đó so với kích thước rãnh kim loại. Phớt đã dùng có thể giãn hoặc bị ép bẹt; không nên lấy một số đo bất kỳ của vòng cũ làm kích thước duy nhất khi chọn phụ tùng.

Với vòng bị đứt, lưu lại mảnh có tiết diện còn rõ thay vì chỉ gửi đường kính ước lượng. Khi không đo được đáng tin cậy, nên gửi mẫu hoặc bản vẽ phù hợp. Không tự làm tròn số đo sang cỡ gần nhất để đặt hàng, và không kéo giãn một vòng nhỏ hơn để thử lắp vì khả năng giữ kín sẽ không còn đúng thiết kế.

Những điều cần kiểm tra trước khi lắp

Ty cần không có cạnh cấn tại vùng đi qua phớt; rãnh cần sạch và mép vào không gây cắt môi. Kiểm tra vòng mới có đủ số món và không bị bẹp do bảo quản. Chất bôi trơn phải được chọn theo vật liệu thực tế và hướng dẫn của xi lanh; màu đen không chứng minh đó là NBR hay một loại cao su cụ thể.

Ngắt khí, xả áp và giữ tải trước khi tháo. Khi lắp, không xoắn vòng, không dùng tua vít sắc ấn vào môi và không thêm vòng phụ để bù rãnh rộng. Nếu chi tiết không vào đúng vị trí bằng thao tác theo hướng dẫn, dừng lại để kiểm tra kích thước thay vì dùng lực ép lớn hơn.

Phân biệt lỗi bộ phớt và lỗi truyền động

Khí xì liên tục quanh nắp ty có thể hướng tới vùng làm kín tại nắp, trong khi tiếng xả ở van cần được xem trong đúng chu kỳ điều khiển. Nếu ty không đi hết, có thể còn vật cản cơ khí hoặc cảm biến dừng sai thời điểm. Không thay bộ chỉ vì một biểu hiện mà chưa xác định vị trí và điều kiện phát sinh.

Sau sửa, so sánh cả hai chiều trong điều kiện được nhà sản xuất cho phép rồi đưa máy trở lại tải làm việc. Ghi lại bộ đã lắp và vị trí có dấu mòn để theo dõi lần bảo trì sau. Nếu rò tái diễn nhanh, xem nguyên nhân nền như sai tâm, bề mặt ty hoặc chất bẩn thay vì chỉ đổi sang vòng có vẻ cứng hơn.

Quản lý vật tư khi xưởng có nhiều cỡ

Để bộ của xi lanh nhỏ riêng tại phớt xi lanh khí nén SC32 và bộ của máy lớn hơn tại phớt xi lanh khí nén SC50. Số lượng sáu món giống nhau không cho phép hoán đổi từng vòng. Dùng phớt xi lanh khí nén khi cần tổng hợp đầy đủ cỡ trước một đợt bảo dưỡng.

Nếu cần đối chiếu kiểu thân, xem xi lanh khí nén vuông SC. Với cơ cấu bị lệch tại vị trí gá, kiểm tra thêm phụ kiện xi lanh khí nén. Bộ phớt được lựa chọn theo xi lanh thực, còn phụ kiện gá phải phù hợp cách truyền lực của máy.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM tiếp nhận yêu cầu phớt SC40 để khách đối chiếu đúng mã, cỡ và hình bộ trước khi đặt. Một yêu cầu có ảnh nhãn, bộ cũ và số đo rãnh sẽ rõ hơn việc chỉ ghi phi 40. Hãy nêu rõ hãng máy, kiểm tra số món thực giao và bổ sung yêu cầu vật liệu khi có điều kiện sử dụng đặc biệt; không mặc định bộ ROANY dùng được cho mọi hãng.
