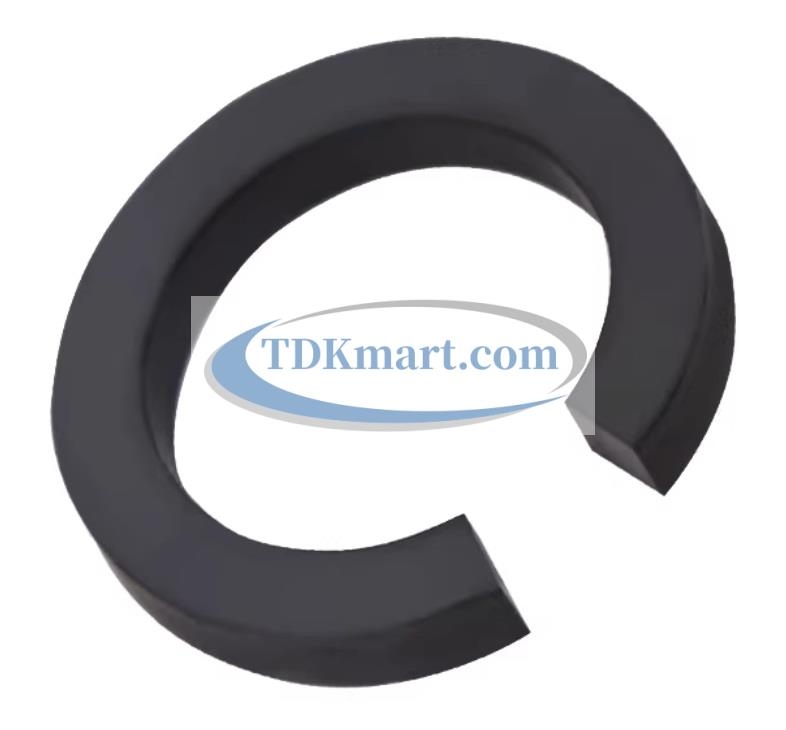

Vòng từ tính xi lanh khí nén SC100

Vòng từ tính xi lanh khí nén SC100 có mã hàng VTXL-SC100, được chọn theo kết cấu nam châm trong piston SC bore 100 mm. Trong cụm máy có nhiều xi lanh hoặc thiết bị tạo từ ở gần nhau, lỗi báo vị trí cần được kiểm tra cả ảnh hưởng bên ngoài; thay vòng mạnh hơn theo cảm tính có thể làm việc chẩn đoán khó hơn.

Quan sát tương tác giữa hai cơ cấu đặt gần

Ví dụ cảm biến của một SC100 nhận ổn định khi chạy riêng, nhưng đổi trạng thái bất thường lúc cơ cấu bên cạnh chuyển động. Trước tiên ghi lại piston nào đang ở gần vị trí cảm biến khi lỗi phát sinh. Mối tương quan này giúp xem xét nhiễu từ hoặc rung cơ khí thay vì lập tức kết luận nam châm bên trong bộ đang sửa đã suy yếu.

Tạm kiểm tra từng cụm trong điều kiện bảo trì được phép, sau đó thử phối hợp để so sánh. Không tháo vòng từ của xi lanh khác chỉ để máy ngừng báo sai. Phép thử phải giữ được ý nghĩa của từng tín hiệu và không bỏ qua các điều kiện cho phép vận hành mà hệ điều khiển đang cần.

Vòng lớn không đồng nghĩa được phép tăng từ tùy ý

Tên SC100 thể hiện cỡ piston danh nghĩa 100 mm, chưa cho biết kích thước hay cường độ từ của vòng. Nguồn từ phải phù hợp với cảm biến và cách lắp. Chọn nam châm có lực hút tay mạnh hơn không tự tạo ra vùng phát hiện đúng, đặc biệt khi có nguồn từ khác hoặc chi tiết kim loại ở gần đầu cảm nhận.

Khoảng cách cần giữ giữa các bộ có cảm biến phụ thuộc thiết kế và hướng dẫn của từng hệ. Không áp một con số từ tài liệu của hãng khác lên mọi bộ SC100. Nếu phải thay đổi vị trí gá hoặc dùng giải pháp che chắn từ, cần đánh giá lại toàn bộ điều kiện phát hiện thay vì xem đó là phụ kiện có thể thêm tùy ý.

Khảo sát môi trường quanh vị trí báo

Lập sơ đồ đơn giản vị trí cảm biến, cụm xi lanh bên cạnh và bộ phận có chuyển động gần đó. Ghi điều kiện xuất hiện lỗi khi tủ điện, cơ cấu hàn hoặc thiết bị khác hoạt động nếu có. Đồng thời kiểm tra cáp bị kéo, đầu nối rung lỏng hay gá xoay vì những yếu tố này có thể đi kèm cùng chu kỳ máy.

Một vật bằng thép đặt mới gần đầu cảm biến cũng cần được xem xét, nhưng không tự tháo kết cấu chịu lực để thử. Chỉ kiểm tra thay đổi trong phạm vi bảo trì cho phép và so với trạng thái trước khi có lỗi. Mục tiêu là tìm yếu tố ảnh hưởng có bằng chứng, không loại bỏ từng bộ phận của máy một cách tùy tiện.

Xác định tín hiệu có tắt đúng lúc không

Ngoài việc cảm biến bật khi piston tới, cần xem nó có trở về trạng thái yêu cầu khi piston rời vùng hay không. Tín hiệu giữ sai trạng thái có thể khiến chu trình tiếp theo hiểu nhầm vị trí. Đèn tại đầu cảm biến và đầu vào điều khiển phải được theo dõi cùng nhau để tách lỗi phát hiện khỏi lỗi truyền tín hiệu.

Đối chiếu vòng khi thật sự cần mở bộ SC100

Sau khi các kiểm tra bên ngoài chỉ về cụm piston, cô lập năng lượng và xử lý tải cơ học trước khi tháo. Ghi hình vòng cũ trong vị trí ban đầu, phần giữ và các dấu lắp nếu có. Không dùng lực hút của dụng cụ thép làm tiêu chí đánh giá vòng còn tốt hay hỏng, bởi phép thử đó khác điều kiện nhận từ qua thân.

Đo kích thước thực của mẫu cùng rãnh chứa; chú ý phần bậc, bề dày và vị trí dọc trục. Một vòng đúng đường kính ngoài nhưng khác độ dày có thể không nằm đúng mặt tựa. Khi không có dữ liệu chiều từ hóa, hỏi lại nguồn sản phẩm thay vì thử nhiều chiều rồi chọn một chiều chỉ vì đèn vừa sáng.

Kiểm tra trong tổ hợp sau khi thay

Bắt đầu bằng thử riêng để quan sát vùng nhận của bộ vừa lắp, rồi đưa các cụm lân cận vào thử theo trình tự được phép. Kiểm tra trạng thái khi các piston đứng gần nhau và khi di chuyển độc lập. Một kết quả tốt lúc bàn sửa trống không đại diện cho môi trường thực có nhiều cơ cấu hoạt động.

Nếu cần chuyển vị trí cảm biến, phải bảo đảm điểm báo mới vẫn đáp ứng yêu cầu cơ khí của máy. Không dời điểm nhận ra xa đầu hành trình chỉ để tránh vùng bị ảnh hưởng mà chưa xem xét logic điều khiển. Tín hiệu ổn định chỉ có giá trị khi nó còn thể hiện đúng trạng thái cần giám sát.

Thông tin giúp tư vấn đúng nhu cầu

Gửi ảnh piston SC100, mẫu vòng, số đo và model cảm biến, kèm ảnh bố trí các cụm ở gần. Nếu lỗi chỉ xảy ra khi một cơ cấu khác chạy, mô tả rõ cơ cấu đó và vị trí tương ứng. Những thông tin về điều kiện phát sinh hỗ trợ chọn tổ hợp phù hợp hơn việc chỉ yêu cầu vòng có từ mạnh nhất.

Không tự công bố ngưỡng nhiệt hay tuổi thọ theo kích thước bore. Cũng không suy ra cảm biến chống từ trường hàn sẽ dùng được với mọi vòng, vì một số hệ có yêu cầu nam châm riêng. Chỉ chọn thay thế theo dữ liệu của đúng linh kiện và kết quả thử với bộ xi lanh cần sử dụng.

Chọn đúng cỡ và phần phối hợp

Có thể xem toàn bộ lựa chọn tại vòng từ tính xi lanh khí nén. Khi cần cho bộ piston khác, đối chiếu vòng từ tính xi lanh khí nén SC80 hoặc vòng từ tính xi lanh khí nén SC125. Các cỡ này phục vụ bộ xi lanh tương ứng, không dùng thay trực tiếp chỉ vì hình dáng tương tự.

Phần phối hợp nên kiểm tra thêm là giá giữ cảm biến để kiểm tra khoảng cách lắp. Hãy chọn theo chi tiết thực đang dùng và yêu cầu của máy, không gom các linh kiện khác nhiệm vụ thành một lựa chọn chỉ dựa trên tên SC100.
