Vòng từ tính xi lanh khí nén SC50

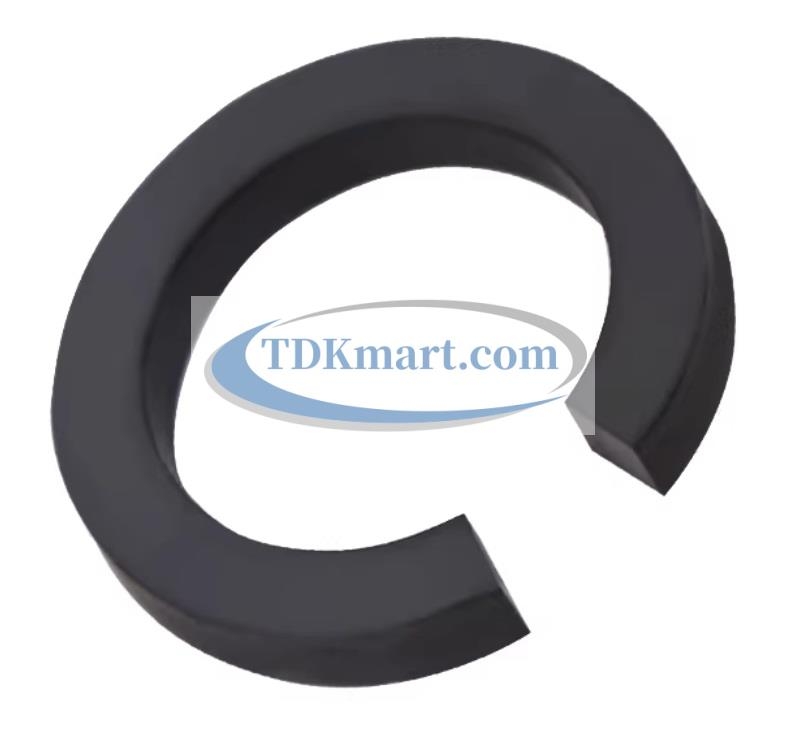

Vòng từ tính xi lanh khí nén SC50 có mã hàng VTXL-SC50, là chi tiết nam châm cần đối chiếu cho cụm piston của xi lanh SC cỡ bore 50 mm. Nhu cầu thay thường xuất hiện khi máy báo lỗi vị trí, nhưng nên khoanh vùng nguyên nhân trước: tín hiệu chập chờn có thể bắt nguồn từ vị trí cảm biến, dây dẫn hoặc cách đọc đầu vào, không chỉ từ vòng bên trong.

Bắt đầu từ thời điểm máy mất tín hiệu

Một bộ đẩy dùng SC50 chạy chậm thì nhận đủ hai đầu, tăng tốc lại thỉnh thoảng bỏ mất báo. Dấu hiệu này cần được ghi theo tốc độ, chiều chạy và thời điểm xuất hiện. Nếu mọi lần piston dừng tại cùng điểm đều có tín hiệu nhưng lúc đi qua nhanh mới lỗi, hướng kiểm tra sẽ khác với trường hợp không phát hiện được ở bất kỳ vị trí nào.

Hãy xác định cảm biến dùng để báo điểm dừng hay để đếm lúc piston đi ngang. Với báo điểm dừng, cần xem piston có thật sự tới vùng nhận và có giữ ở đó hay không. Với nhận lúc đi qua, khoảng thời gian ngõ ra hiện diện phải phù hợp thiết bị đọc. Không thể chỉ nhìn đèn bằng mắt rồi kết luận bộ điều khiển đã nhận được mọi xung.

Phân biệt đèn cảm biến với đầu vào của tủ điện

Đèn tại cảm biến phản ánh một trạng thái cục bộ theo thiết kế của model. Đầu vào điều khiển còn phụ thuộc nguồn, sơ đồ điện, tiếp xúc giắc và cách xử lý tín hiệu. Nếu đèn thay đổi đúng mà đầu vào không theo, thay nam châm là bước thiếu căn cứ. Cần kiểm tra đường tín hiệu bằng phương tiện đo và quy trình điện phù hợp.

Một số cảm biến có nhiều màu đèn hoặc chức năng chẩn đoán, nên không suy diễn ý nghĩa màu từ loại khác. Đọc tài liệu đúng model và ghi lại trạng thái trong chu kỳ lỗi. Với sự cố khó lặp, mô tả được điều kiện phát sinh có giá trị hơn nhận xét chung rằng từ trường yếu.

Thử dịch vị trí theo hai chiều

Đưa piston chậm tới vùng nhận từ cả phía tiến và phía lùi để xem hai biên chuyển trạng thái. Chọn vị trí lắp theo hướng dẫn cảm biến và yêu cầu máy, tránh cố định tại đúng mép phát hiện. Sau đó siết giá với lực cho phép của phụ kiện; siết mạnh hơn không phải cách tăng độ nhạy và có thể làm hư phần gá.

Chỉ mở piston khi kiểm tra ngoài chưa giải thích được lỗi

Nếu cảm biến phù hợp, nguồn đúng và điểm lắp ổn định nhưng vẫn mất nhận trên toàn bộ hành trình, mới xem xét chi tiết tạo từ. Khóa năng lượng và xả áp trước khi mở xi lanh. Khi rút cụm SC50, ghi lại tình trạng vòng trước khi di chuyển, vì một chi tiết đã nứt có thể rơi mảnh khiến khó nhận ra vị trí hỏng ban đầu.

Kiểm tra xem vòng bị thiếu đoạn, kẹt lệch hay có dấu tì ép. Nếu tìm thấy mảnh vỡ, cần vệ sinh cả nơi mảnh có thể lọt tới và quan sát bề mặt làm kín. Đặt vòng mới lên một mặt tựa còn ba via hoặc giữ nguyên chi tiết chặn bị lệch có thể tạo lại nguyên nhân hỏng ngay từ lần lắp đầu.

Đặt đúng vòng cho bộ piston đang sửa

Ký hiệu SC50 cho biết đường kính danh nghĩa của piston là 50 mm. Kích thước nam châm phải đo riêng, gồm đường kính ngoài, lỗ trong và độ dày; thêm ảnh mặt cắt nếu hình dạng không đơn giản. Không lấy số 50 làm đường kính đặt hàng của vòng và không cho rằng mẫu của xi lanh MA50 hay SDA50 sẽ dùng chung.

Khi có nhiều SC50 trong xưởng, nên lấy mẫu từ chính cụm gặp lỗi. Một bộ khác có thể đã đổi nhà sản xuất hoặc thay piston trước đó. Việc chọn đúng vòng cần cả nhận dạng cơ khí lẫn khả năng hoạt động với cảm biến hiện hữu; vẻ ngoài và lực hút khi cầm tay chưa đủ chứng minh tính tương thích.

Kiểm tra khi trở lại tốc độ sản xuất

Sau thử chậm đạt yêu cầu, tăng tới điều kiện vận hành được phép từng bước và quan sát số lần báo vị trí. Nếu tín hiệu mất khi có rung, kiểm tra gá và dây; nếu chỉ lỗi khi bộ khác chạy gần, khảo sát ảnh hưởng từ lân cận. Những phép thử này giúp tránh quy mọi sự cố còn lại cho nam châm vừa thay.

Đối với cơ cấu đẩy phôi, cũng cần xem phôi kẹt có làm piston dừng trước điểm báo không. Khi đó cảm biến không báo có thể đang phản ánh đúng việc chưa tới vị trí. Dời cảm biến về sớm để máy hết báo lỗi mà chưa xử lý kẹt phôi sẽ làm thay đổi ý nghĩa của tín hiệu trong trình tự vận hành.

Giữ thông tin để lần bảo trì sau nhanh hơn

Lưu mã vòng, ảnh mẫu, số đo và model cảm biến đã thử trên bộ SC50 cụ thể. Ghi vị trí gá sau căn chỉnh cùng kết quả thử ở tốc độ sử dụng. Không cần tự đặt một ngưỡng cường độ từ nếu không có phép đo và yêu cầu kỹ thuật tương ứng; ưu tiên bằng chứng hoạt động của tổ hợp thật.

Khi hỏi giá, gửi thêm mô tả lỗi theo chiều chạy và điều kiện tốc độ để được trao đổi đúng nhu cầu. Nếu cần nhiệt độ hoặc vật liệu nam châm cụ thể, phải yêu cầu dữ liệu của đúng nguồn hàng. Không suy ra tuổi thọ vòng từ số chu kỳ danh nghĩa của xi lanh hay tuổi thọ tiếp điểm của cảm biến.

Chọn đúng cỡ và phần phối hợp

Có thể xem toàn bộ lựa chọn tại vòng từ tính xi lanh khí nén. Khi cần cho bộ piston khác, đối chiếu vòng từ tính xi lanh khí nén SC40 hoặc vòng từ tính xi lanh khí nén SC63. Các cỡ này phục vụ bộ xi lanh tương ứng, không dùng thay trực tiếp chỉ vì hình dáng tương tự.

Phần phối hợp nên kiểm tra thêm là giá đỡ cảm biến để cố định điểm nhận. Hãy chọn theo chi tiết thực đang dùng và yêu cầu của máy, không gom các linh kiện khác nhiệm vụ thành một lựa chọn chỉ dựa trên tên SC50.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Mô tả điều kiện mất tín hiệu của bộ SC50: chạy chậm, chạy nhanh hay chỉ ở một chiều. Gửi kèm ảnh vòng và loại cảm biến để việc hỏi mua gắn với nguyên nhân đã kiểm tra.

Liên hệ Hotline/Zalo 0984 100 347 để hỏi giá, số lượng và điều kiện cung cấp tại thời điểm đặt hàng. Thông tin mẫu càng đầy đủ, việc trao đổi sản phẩm cần mua càng rõ ràng.
