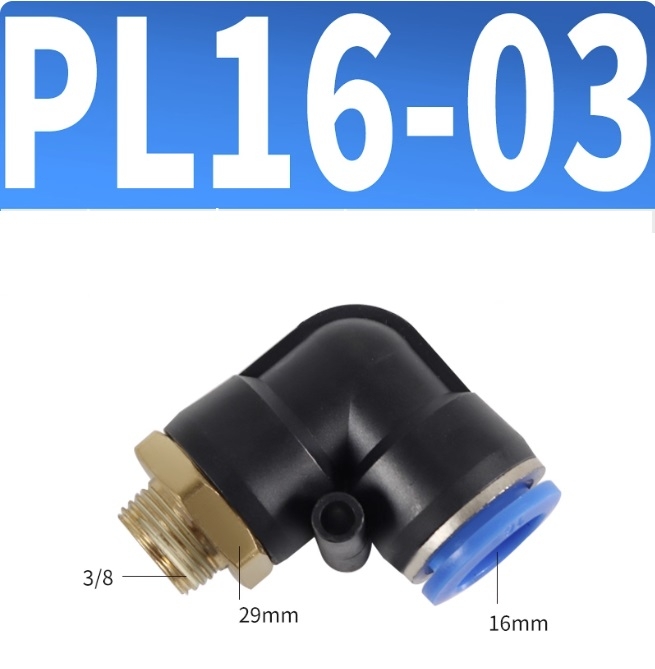

Co nối nhanh khí nén 1 đầu ghim ống 16 mm và 1 đầu ren ngoài 3/8

Bắt đầu từ đường đi của ống — PL16-03

Co nối nhanh khí nén 1 đầu ghim ống 16 mm và 1 đầu ren ngoài 3/8 là cấu hình thân nhựa kỹ thuật dành cho một điểm rẽ cụ thể. Trong hồ sơ này, điểm xuất phát là nhánh cấp cho cơ cấu chấp hành cỡ lớn, nơi khoang máy có chiều sâu hạn chế. Người chọn cần xử lý riêng nguy cơ ống 16 mm lấn sang vùng thao tác của van; đây là khác biệt thực tế khiến sản phẩm không thể được quyết định chỉ bằng tên cỡ ống.

Điểm khác biệt riêng của tổ hợp này nằm ở cách giải quyết ống 16 mm lấn sang vùng thao tác của van. Thân co không nên trở thành giá đỡ cho ống, cũng không được dùng để bù sai lệch tâm giữa tuyến và cổng. Hướng lắp đạt yêu cầu khi vòng nhấn còn tiếp cận được, ống rời đầu ghim theo trục và lực từ bó ống không quay ngược về phần ren 3/8.

Khoảng thao tác quanh vòng nhả — PL16-03

Khoảng lắp thực tế gồm thân co, vùng xoay để định hướng, khoảng đưa dụng cụ vào phần ren và vùng ngón tay ấn vòng nhả. Với ống 16 mm, còn phải chừa đoạn chuyển tiếp để ống không bị gập ngay sát đầu ghim. Tại nhánh cấp cho cơ cấu chấp hành cỡ lớn, hãy dựng thử cả trạng thái máy đóng, mở hoặc chuyển động nếu có; ảnh chụp lúc đứng yên không phản ánh hết vùng quét.

Ưu tiên điểm kẹp nằm sau đoạn rẽ và thuộc kết cấu ổn định. Cách bố trí này tách tải của tuyến khỏi cổng 3/8. Nếu ống 16 mm lấn sang vùng thao tác của van, thay đổi vị trí kẹp hoặc hướng co trước; tăng lực siết ren không sửa được nguyên nhân cơ học.

Cổng thiết bị quyết định phần ren — PL16-03

Đầu ghim được chọn theo đường kính ngoài 16 mm của ống. Đo ở đoạn tròn, sạch, không hằn kẹp; không lấy đường kính trong và không dựa vào màu ống. Phần ren 3/8 phải được xác nhận độc lập từ nhãn thiết bị, bản vẽ hoặc dụng cụ đo phù hợp. Hai giá trị tạo thành một cấu hình, nhưng không thể dùng giá trị này để đoán giá trị còn lại.

Bảng chọn cấu hình thay thế — PL16-03

Bảng này phục vụ chọn sản phẩm thay thế theo nguyên tắc đổi một biến mỗi lần. Cấu hình gần về tên không mặc nhiên thay trực tiếp. Nếu cần tuyến đi thẳng, đối chiếu nhóm đầu nối khí nén thẳng ren ngoài; nếu cổng thiết bị là ren ngoài, hướng phù hợp có thể là co nối nhanh khí nén ren trong.

Sai lệch thường gặp khi cải tạo — PL16-03

1. Cô lập nguồn khí của nhánh cấp cho cơ cấu chấp hành cỡ lớn và xả phần khí còn lưu.
2. Đối chiếu nhãn ống, đo lại đường kính ngoài 16 mm tại đoạn không biến dạng.
3. Xác nhận cổng 3/8; làm sạch bề mặt lắp và kiểm tra khả năng vào ren thẳng.
4. Vặn phần ren theo hướng dẫn kỹ thuật của thiết bị, chưa bó cố định ống.
5. Cắt vuông đầu ống, đưa thẳng vào đầu ghim rồi kéo kiểm tra nhẹ theo quy trình.
6. Định hướng để xử lý ống 16 mm lấn sang vùng thao tác của van; thực hiện dựng mẫu không gian bằng đoạn ống thật.

Thứ tự này dành cho nhánh cấp cho cơ cấu chấp hành cỡ lớn. Việc bó ống quá sớm làm mất khả năng chỉnh hướng và có thể khiến người lắp dùng thân co để kéo tuyến về vị trí, từ đó tạo lực không mong muốn lên cổng ren.

Quan sát rò trong trạng thái vận hành — PL16-03

• Không chọn nếu ống không có đường kính ngoài 16 mm.
• Không chọn nếu cổng chưa được xác nhận là ren 3/8.
• Không chọn dạng co nếu tuyến có thể đi thẳng, được đỡ tốt và không cần đổi hướng gần thiết bị.
• Tạm loại khi điều kiện môi trường chưa được xác nhận phù hợp với thân nhựa kỹ thuật.
• Thiết kế lại bố trí nếu ống 16 mm lấn sang vùng thao tác của van không thể xử lý bằng hướng co hoặc điểm kẹp.

Nếu yêu cầu vật liệu chuyển sang thân kim loại, xem các cấu hình co Inox 304 một đầu ghim ống và một đầu ren ngoài như một nhánh lựa chọn riêng. Không sao chép giả định về môi trường, cơ chế giữ ống hoặc bảo trì từ loại nhựa sang loại Inox.

Trình tự lắp phù hợp vị trí này — PL16-03

Sau khi cấp khí theo quy trình vận hành, kiểm tra riêng vùng ren 3/8 và vùng ống 16 mm đi vào đầu ghim. Phân tách hai vị trí giúp tránh phản xạ siết thêm ren khi nguyên nhân nằm ở đầu ống, hoặc cắt lại ống khi rò xuất phát từ giao diện ren. Dùng phương pháp phát hiện rò phù hợp với hệ thống và không lay ống trong lúc quan sát.

Tiếp đó thực hiện dựng mẫu không gian bằng đoạn ống thật. Nếu dấu hiệu chỉ xuất hiện khi tuyến chuyển động hoặc khi tấm che đóng, ưu tiên xử lý ống 16 mm lấn sang vùng thao tác của van. Nghiệm thu chỉ hoàn tất khi mối nối kín trong điều kiện được phép thử và đường ống không chạm kết cấu lân cận.

Đối chiếu vật liệu và kiểu dáng — PL16-03

Có thể chọn theo cỡ ren mà bỏ qua ống 16 mm không?

Không. Đầu ghim và đầu ren là hai giao diện độc lập; cả hai phải đúng trước khi lắp.

Khi nào PL16-03 không phải lựa chọn hợp lý?

Khi cổng không phải 3/8, ống không phải 16 mm, tuyến không cần đổi hướng hoặc môi trường chưa phù hợp thân nhựa kỹ thuật.

Điểm nào cần kiểm tra ngay trước nghiệm thu?

Ngoài phép thử kín, cần dựng mẫu không gian bằng đoạn ống thật và xác nhận rằng bố trí đã loại bỏ nguy cơ ống 16 mm lấn sang vùng thao tác của van.

Giới hạn của cấu hình — PL16-03

Trước khi tháo, đánh dấu nhánh 16 mm và chụp lại hướng co. Sau khi xả khí, ấn vòng nhả đều rồi kéo ống theo trục; không bẻ ngang để thắng ngàm giữ. Kiểm tra đoạn ống từng nằm trong đầu ghim, cắt bỏ phần xước hoặc méo theo quy trình của đơn vị rồi mới lắp lại.

Với PL16-03, việc hoàn nguyên cần lặp lại phép dựng mẫu không gian bằng đoạn ống thật. Nếu nhiều đầu nối nằm gần nhau, xử lý từng nhánh để tránh cắm chéo. Kiểm tra định kỳ nên tập trung vào dấu hiệu ống 16 mm lấn sang vùng thao tác của van, độ ổn định của kẹp ống và khả năng tiếp cận vòng nhấn.
