Co nối nhanh khí nén- Ren ngoài

Co nối nhanh khí nén ren ngoài

Co nối nhanh khí nén ren ngoài là loại fitting thân co có một đầu ghim ống và một đầu ren ngoài, dùng khi cần đưa ống khí rẽ ngay tại cổng ren trong của van, xi lanh, bộ lọc, bộ điều áp hoặc cụm chia khí. Nhóm sản phẩm đang xét gồm 28 tổ hợp ống 4–16 mm với các cỡ ren M5, 1/8, 1/4, 3/8, 1/2 và 3/4. Việc lựa chọn nên bắt đầu từ ba dữ liệu: đường kính ngoài của ống, cỡ ren của cổng nhận và hướng đi thực tế của tuyến khí.

Khi nào nên dùng co nối nhanh khí nén ren ngoài

Dạng co phù hợp khi ống không có đủ khoảng để đi thẳng khỏi cổng hoặc khi cần đổi hướng ngay tại thiết bị để tránh uốn gấp. Trong tủ máy, cụm van hoặc vùng sát khung, thân co giúp tổ chức tuyến gọn hơn nhưng vẫn phải chừa khoảng cho vòng nhả và thao tác bảo trì. Nếu ống có thể đi thẳng tự nhiên, nên so sánh với đầu nối nhanh khí nén thẳng ren ngoài trước khi quyết định.

Cách chọn theo hai giao diện độc lập

Đầu ghim được chọn theo đường kính ngoài của ống. Đầu ren ngoài được chọn theo cổng ren trong của thiết bị. Hai thông số nằm trên cùng một phụ kiện nhưng không thể suy ra từ nhau. Ví dụ, cùng ống 8 mm có thể kết hợp M5, 1/8, 1/4, 3/8 hoặc 1/2; ngược lại cùng ren 1/4 có nhiều lựa chọn OD khác nhau.

Khi đo ống, lấy số đo tại đoạn tròn, sạch và chưa bị kẹp méo. Khi xác nhận ren, ưu tiên dữ liệu của thiết bị hoặc dụng cụ đo phù hợp. Nếu ren cấn ngay từ những vòng đầu, dừng thao tác và kiểm tra lại thay vì tăng lực.

Thông số kỹ thuật dùng để đối chiếu

Thông số trên được giữ theo dữ liệu kỹ thuật đã cung cấp. Khi chọn ống PU, PE hoặc PA/Nylon, cần kiểm tra thêm giới hạn của loại ống cụ thể; tài liệu của các hãng ống khí nén cho thấy áp suất cho phép có thể thay đổi theo vật liệu và nhiệt độ.

Bảng 28 tổ hợp ống và ren

Chọn theo đường kính ngoài của ống

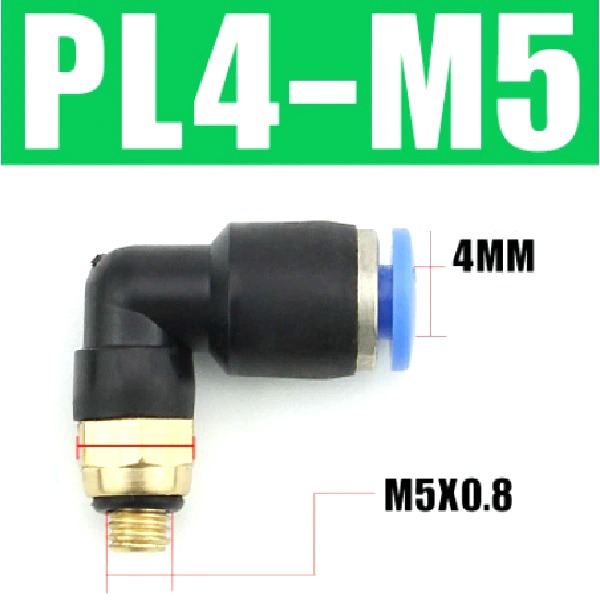

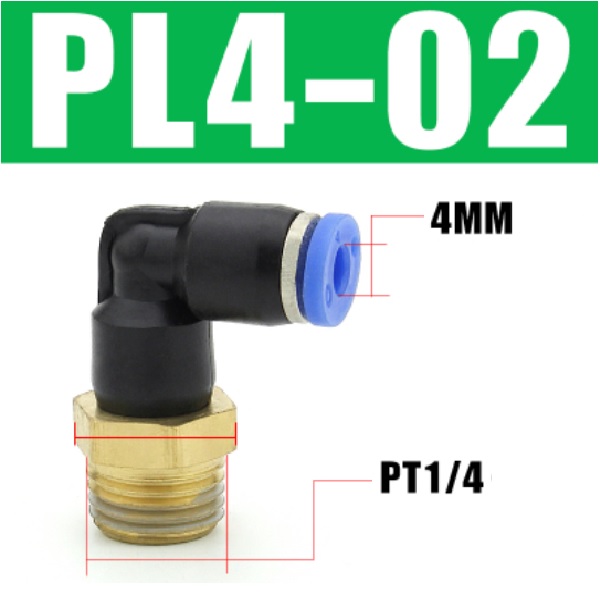

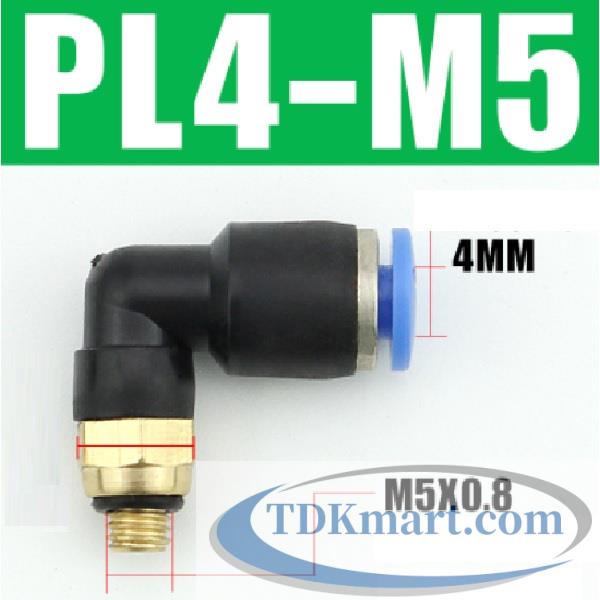

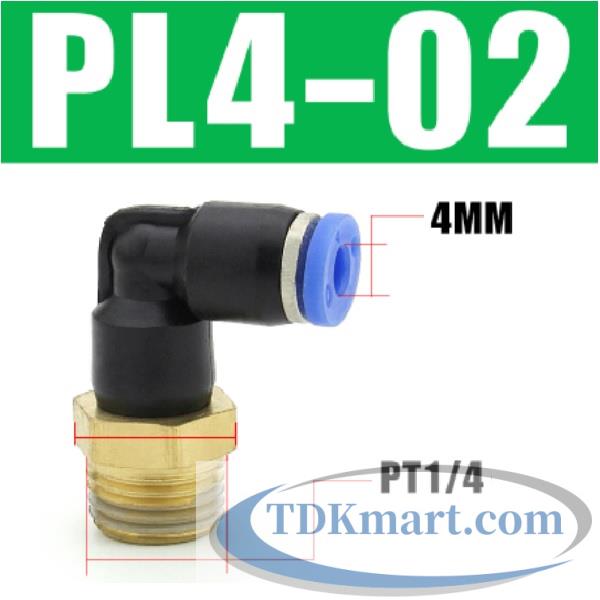

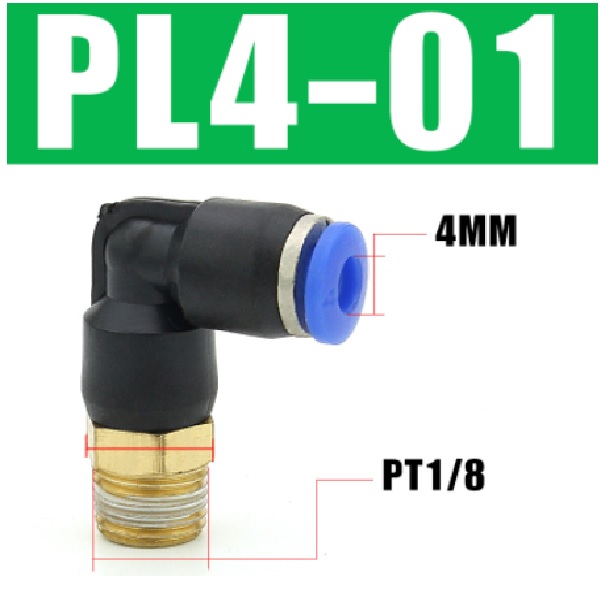

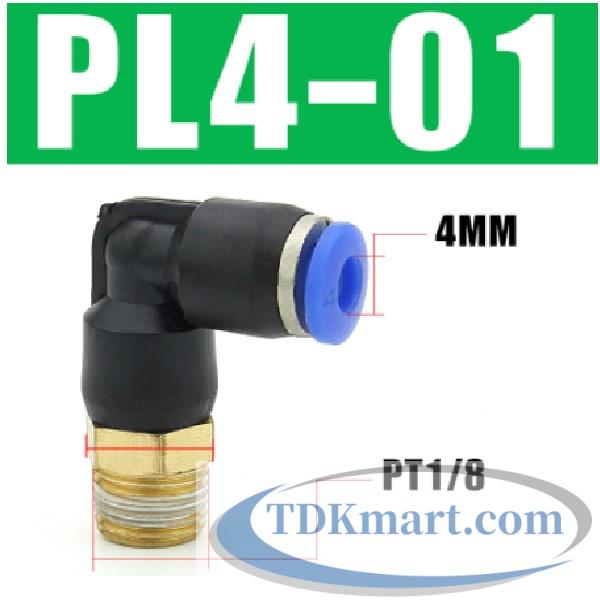

Ống 4 mm

Các lựa chọn đang có: ren 1/4, ren 1/8, ren M5. Giữ OD 4 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

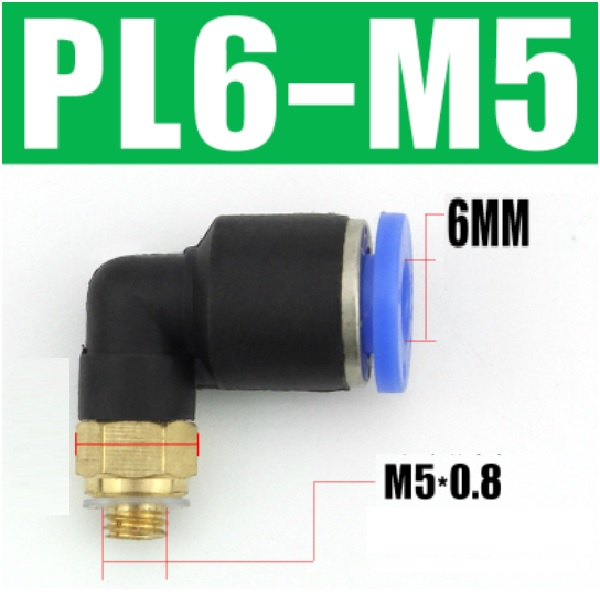

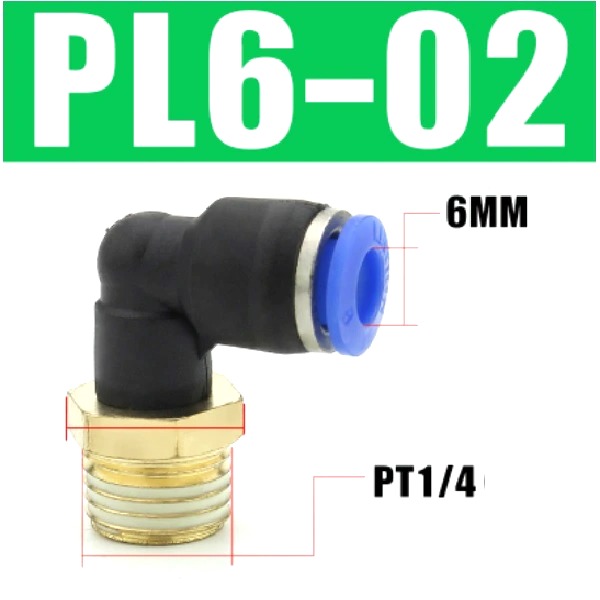

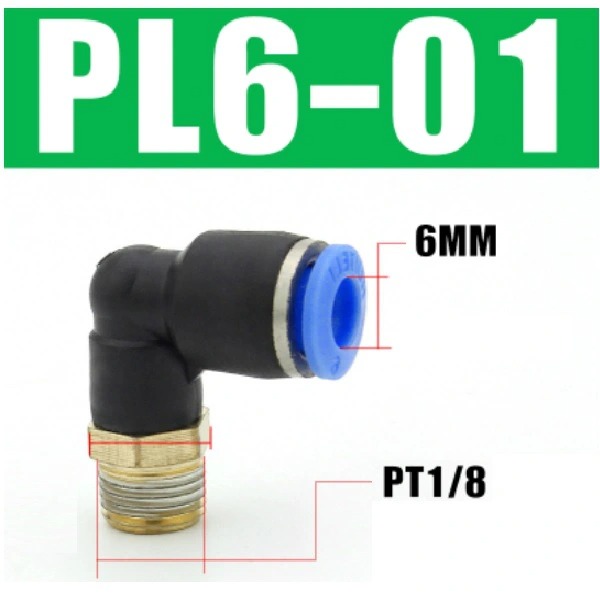

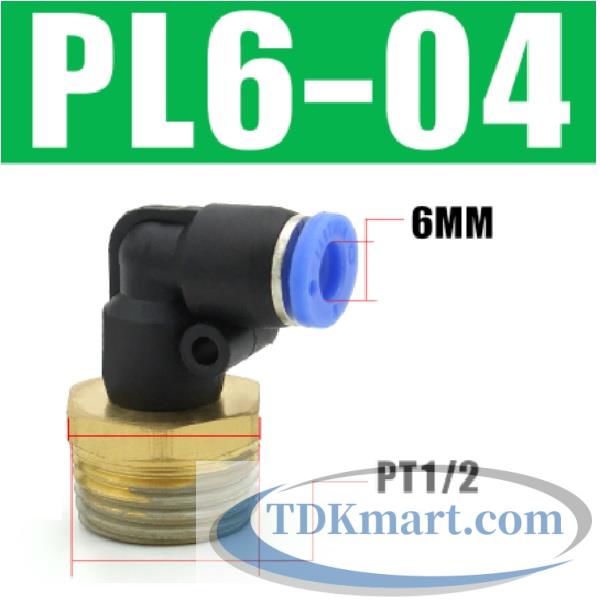

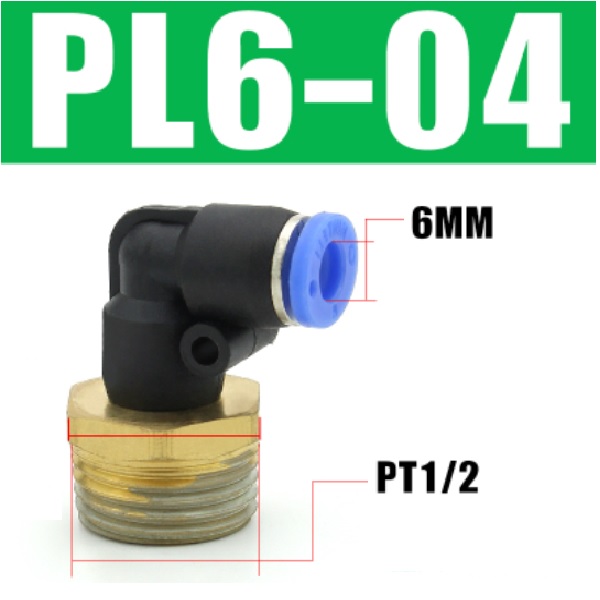

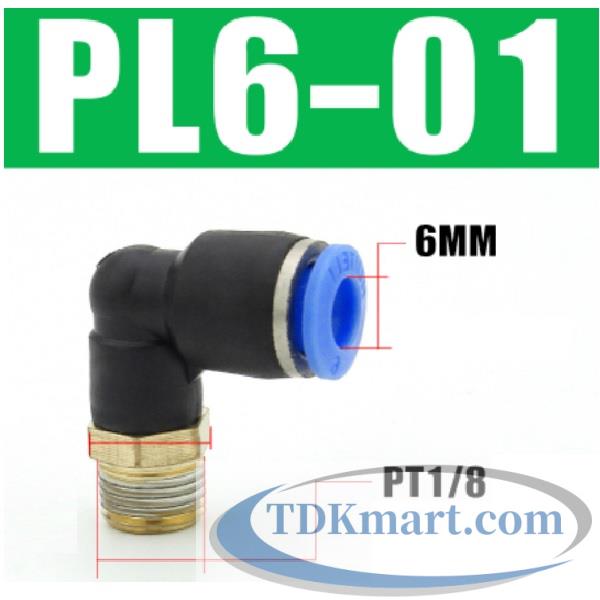

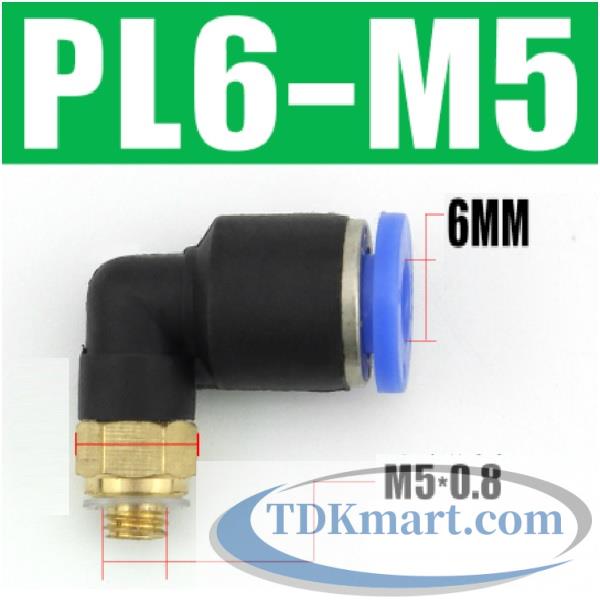

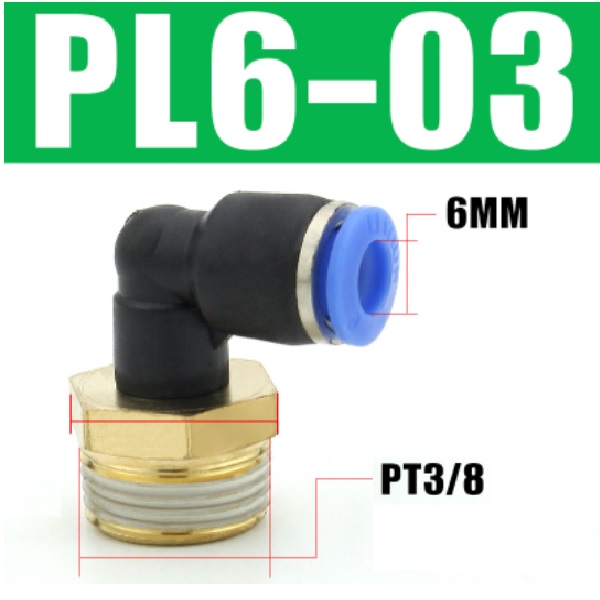

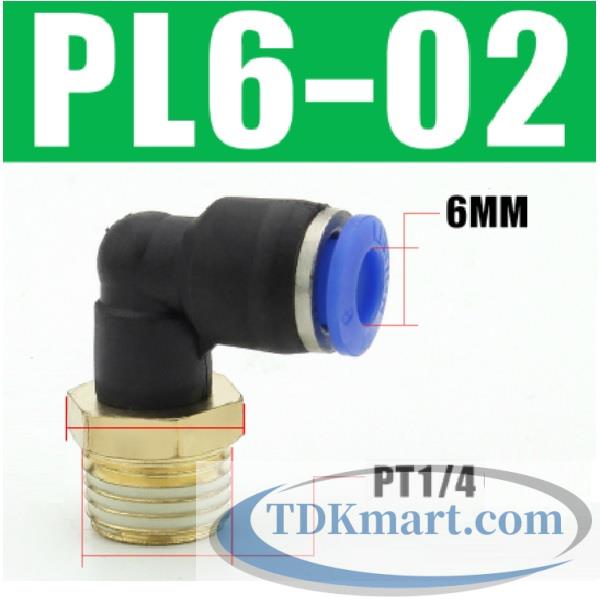

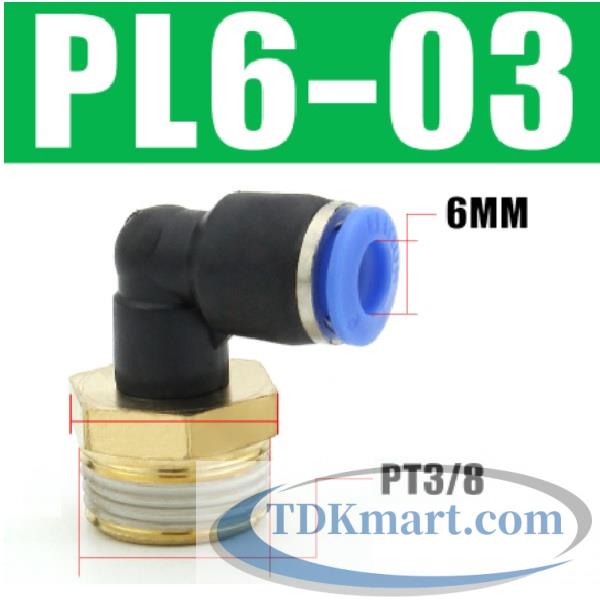

Ống 6 mm

Các lựa chọn đang có: ren 1/2, ren 3/8, ren 1/4, ren 1/8, ren M5. Giữ OD 6 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

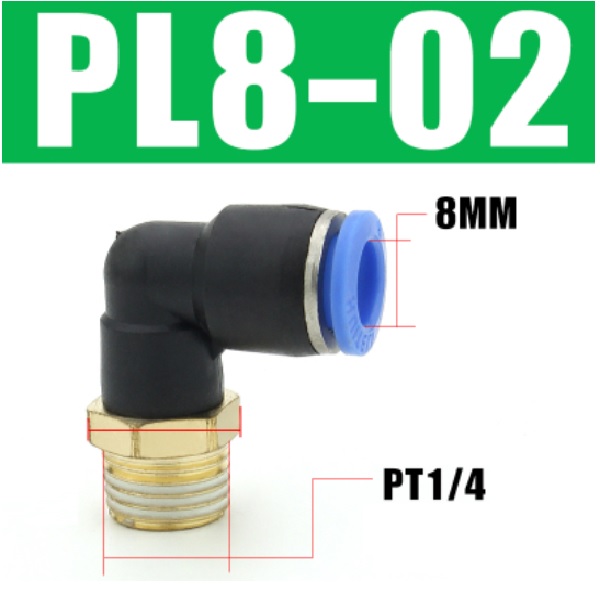

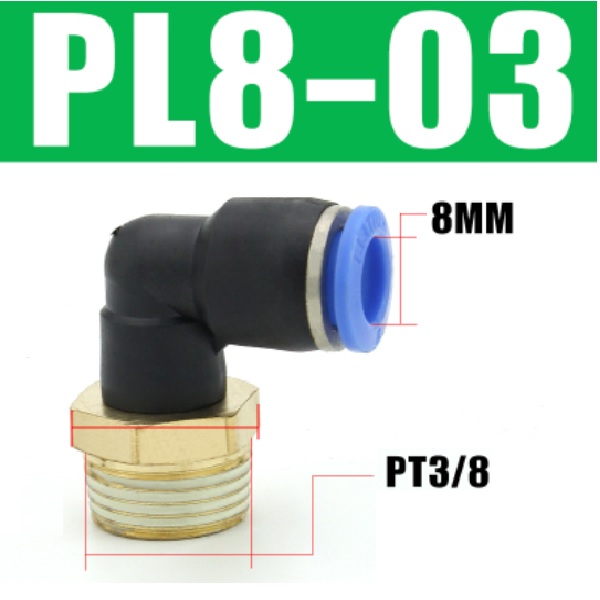

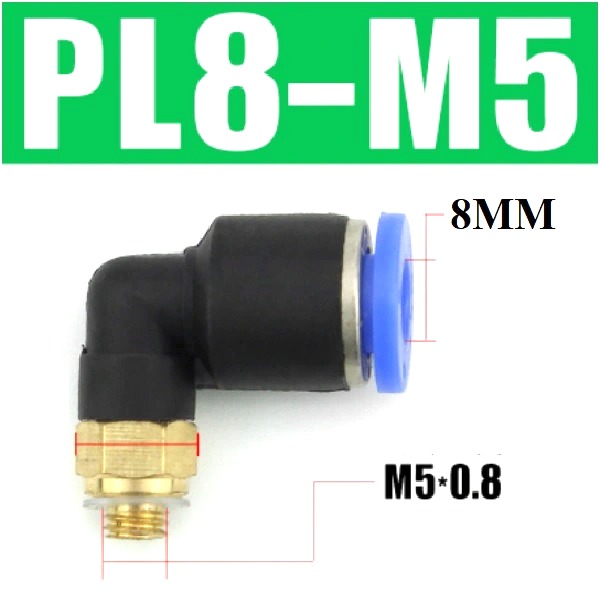

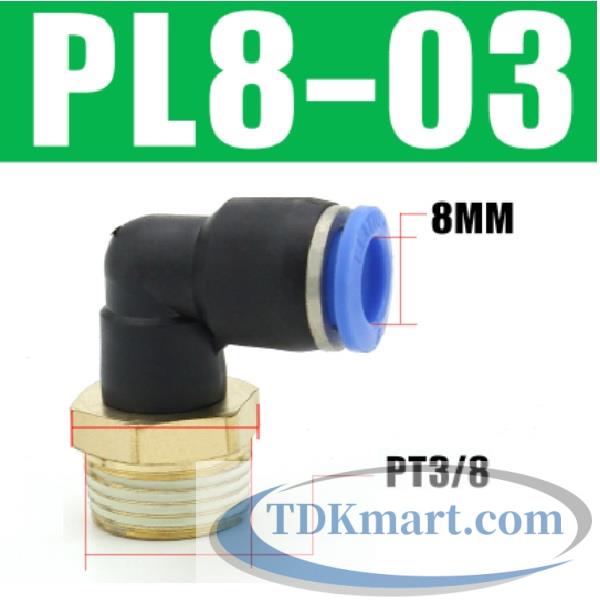

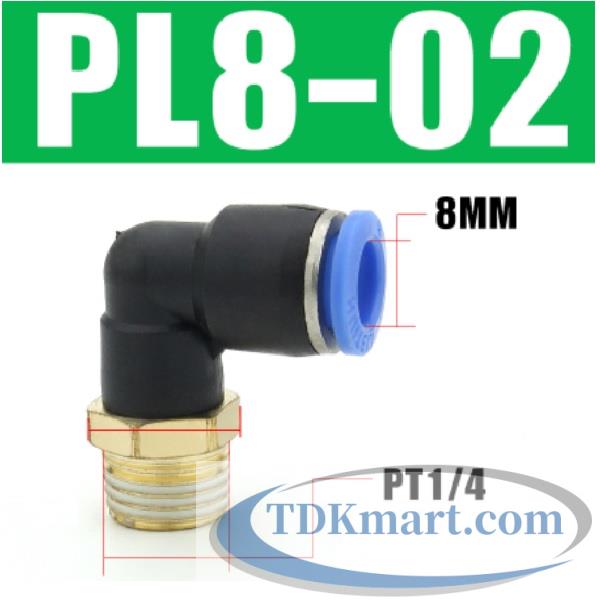

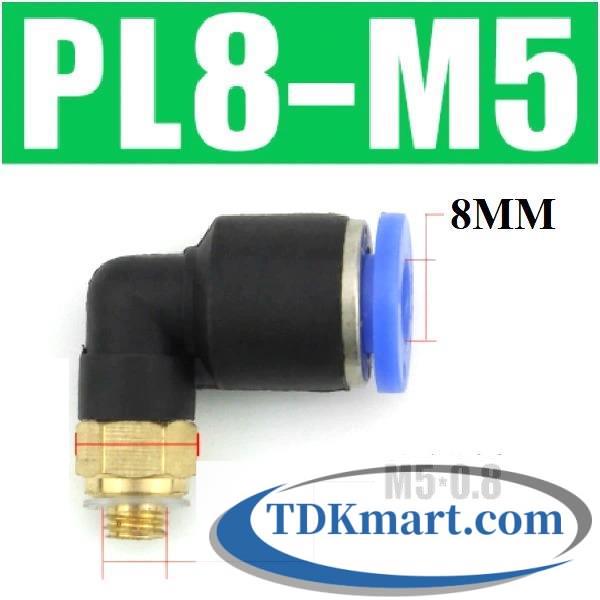

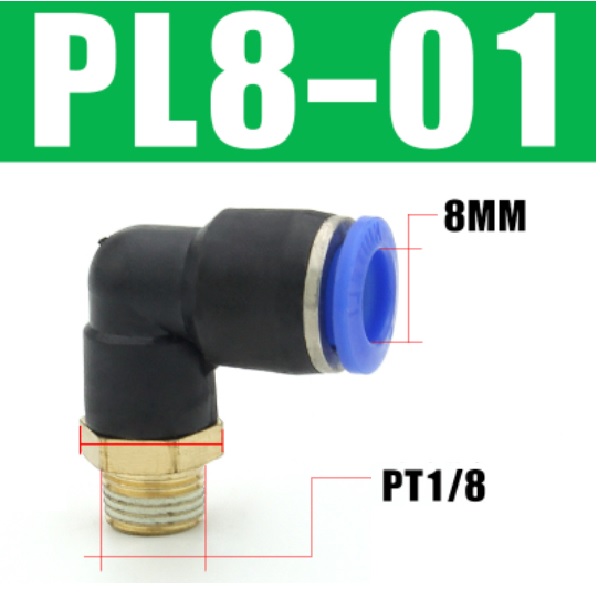

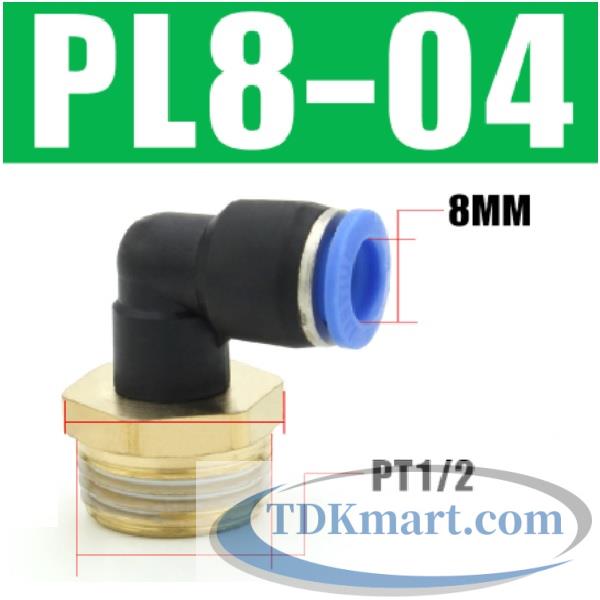

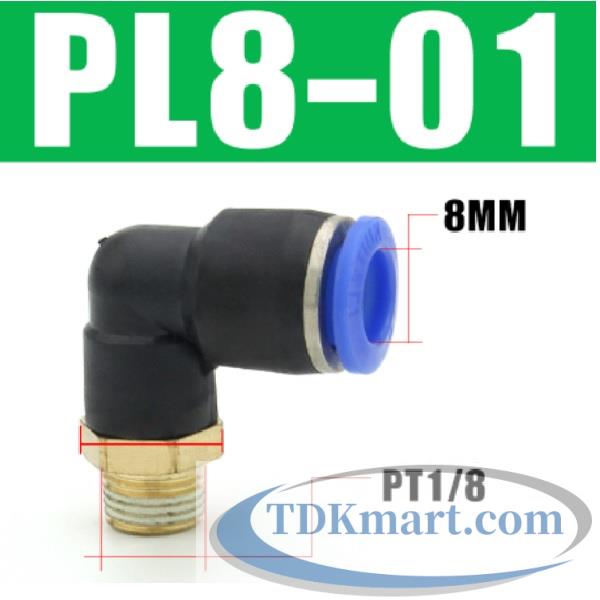

Ống 8 mm

Các lựa chọn đang có: ren 1/2, ren 3/8, ren 1/4, ren 1/8, ren M5. Giữ OD 8 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

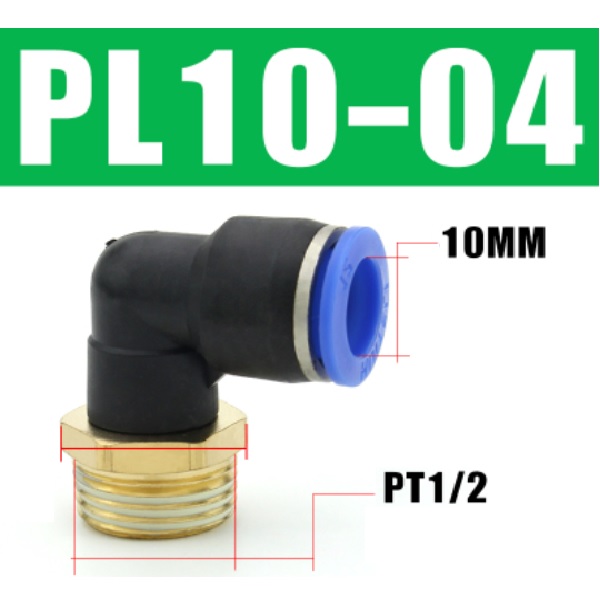

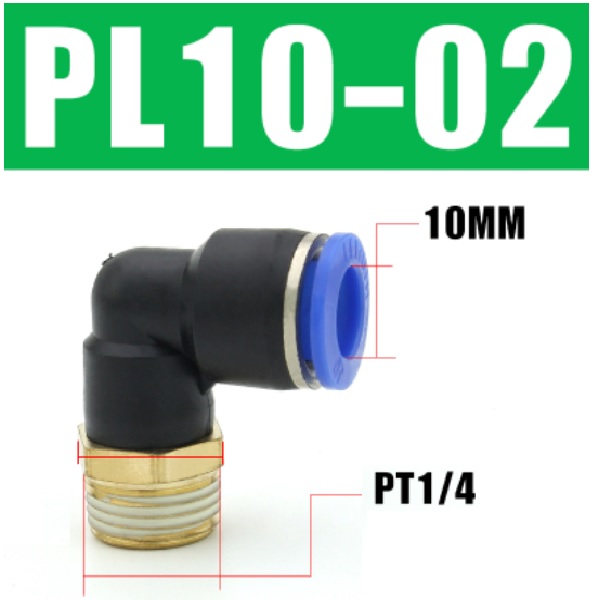

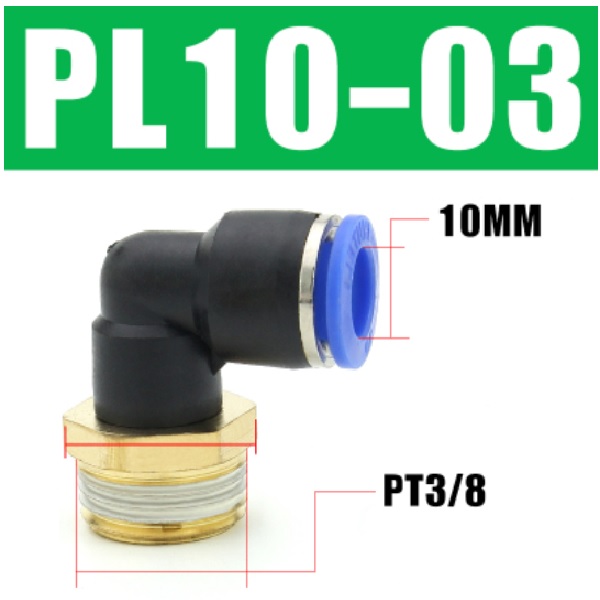

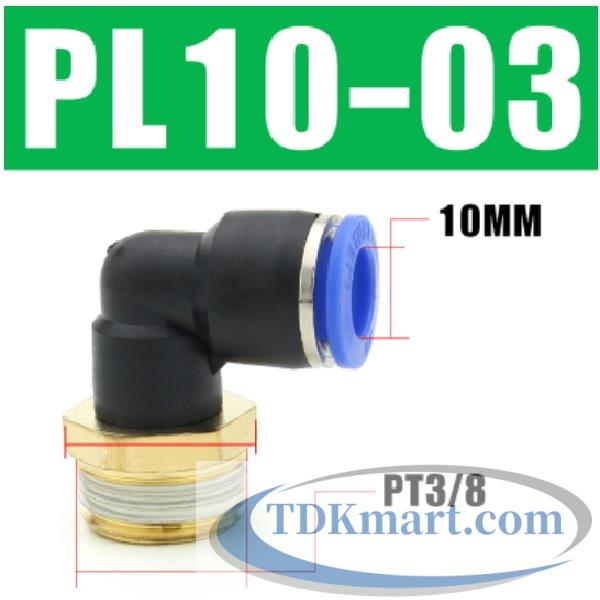

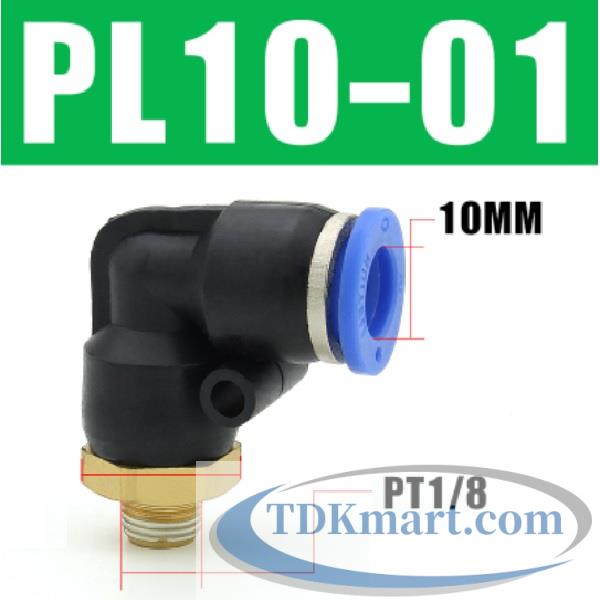

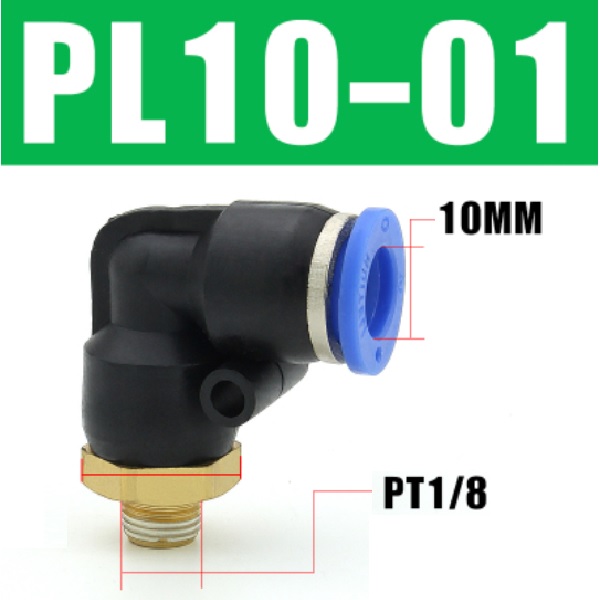

Ống 10 mm

Các lựa chọn đang có: ren 1/2, ren 3/8, ren 1/4, ren 1/8. Giữ OD 10 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

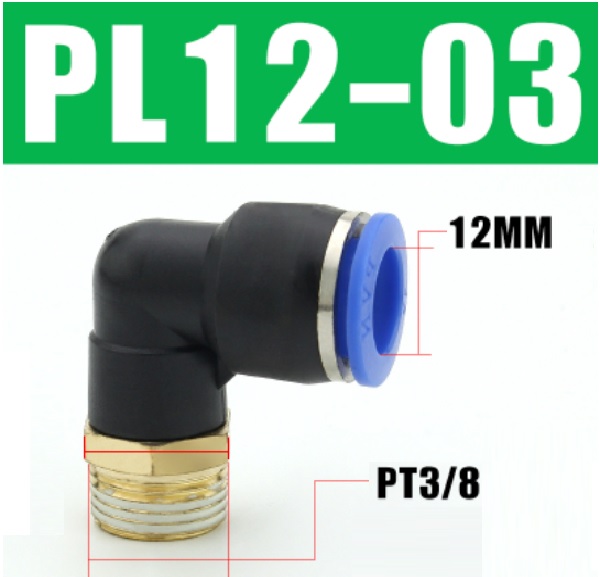

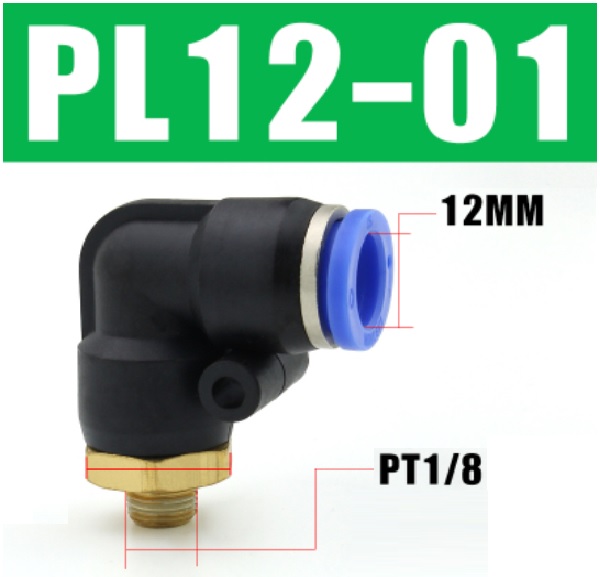

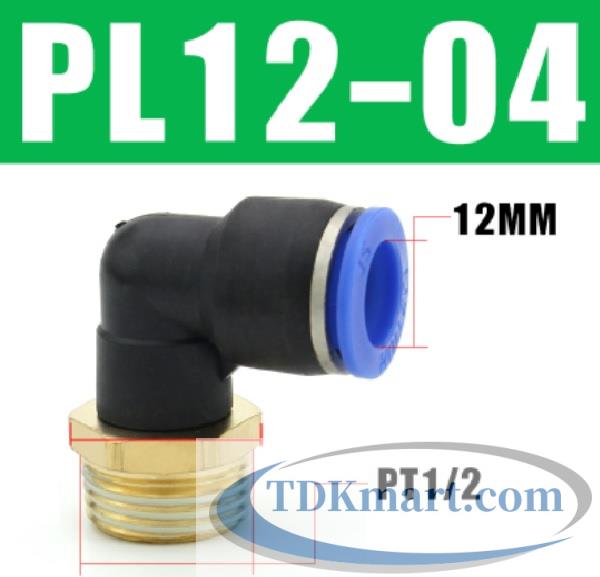

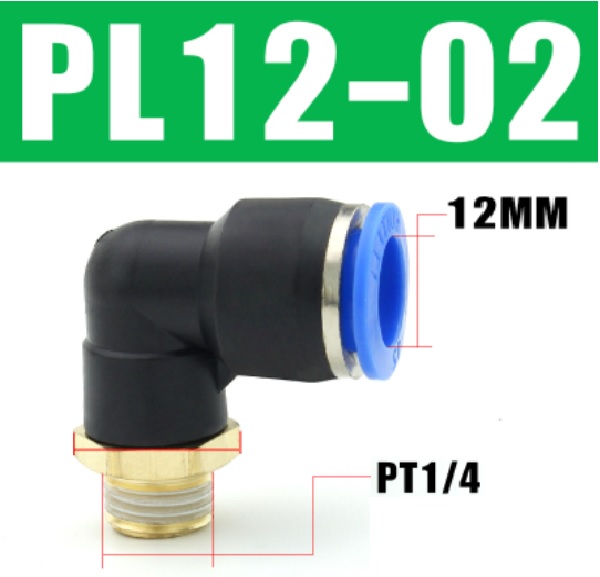

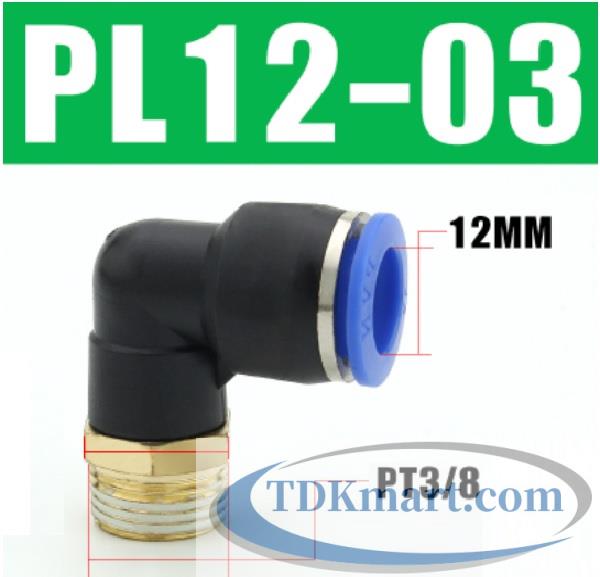

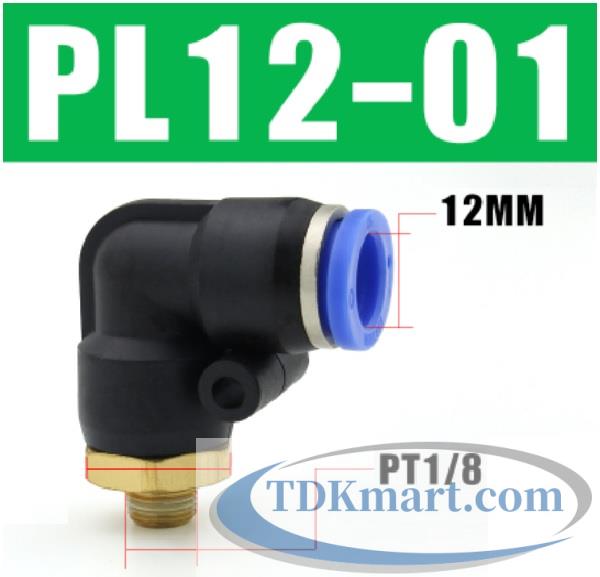

Ống 12 mm

Các lựa chọn đang có: ren 1/2, ren 3/8, ren 1/4, ren 1/8. Giữ OD 12 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

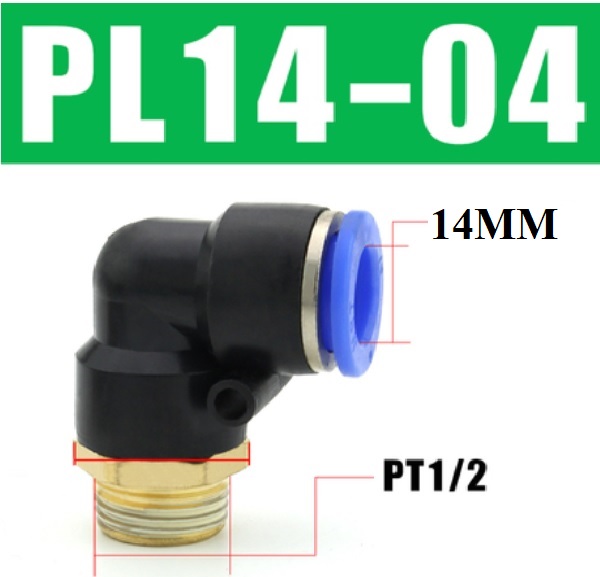

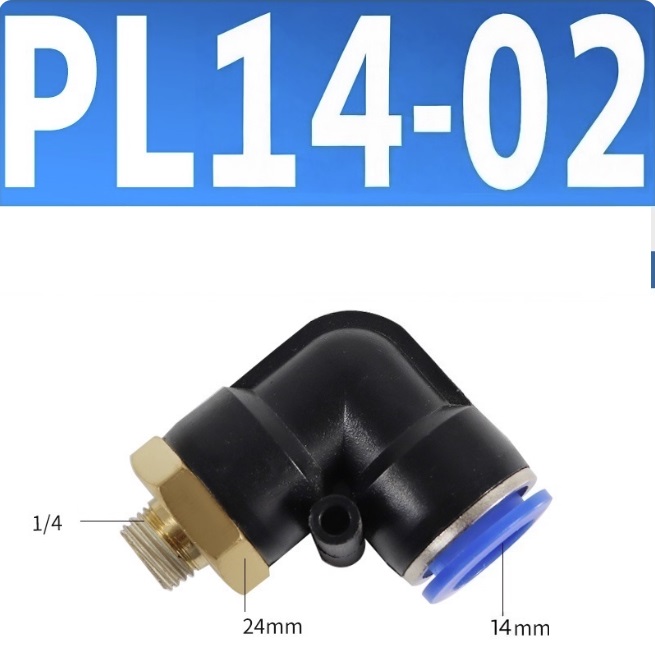

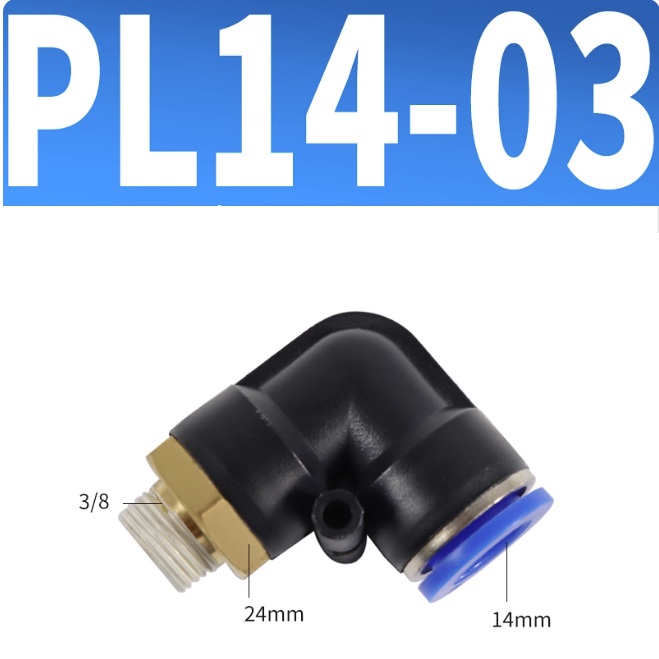

Ống 14 mm

Các lựa chọn đang có: ren 1/2, ren 3/8, ren 1/4. Giữ OD 14 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

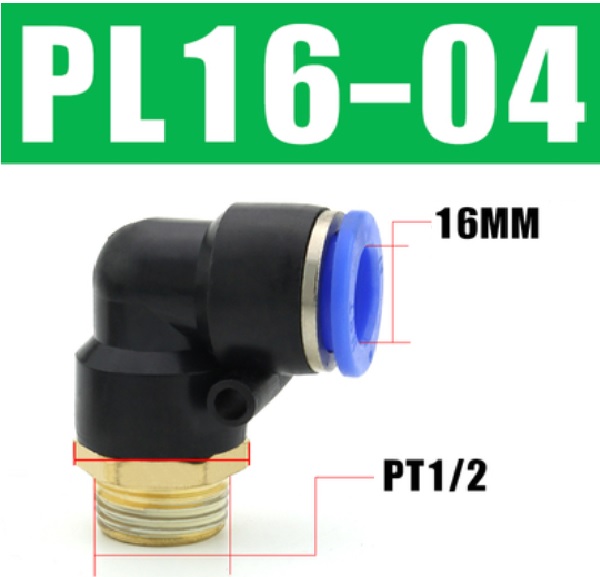

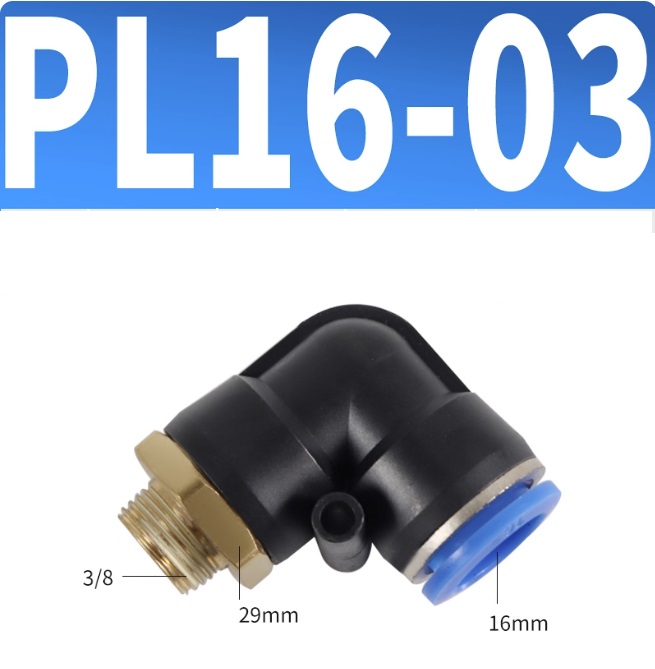

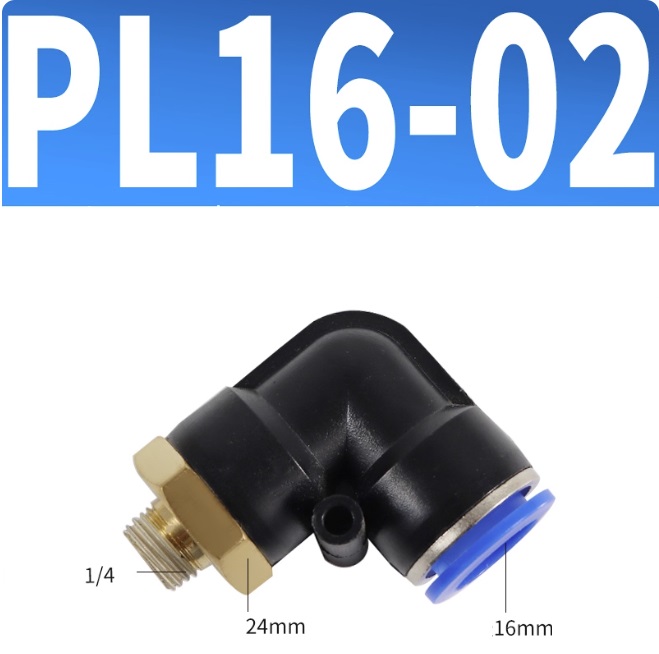

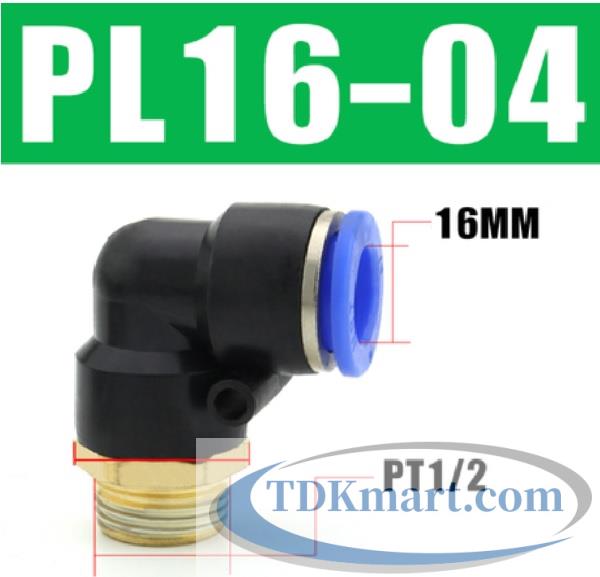

Ống 16 mm

Các lựa chọn đang có: ren 3/4, ren 1/2, ren 3/8, ren 1/4. Giữ OD 16 mm khi tuyến ống thực tế sử dụng đúng kích thước này; cỡ ren được chọn riêng theo cổng thiết bị.

Chọn theo cỡ ren của cổng thiết bị

M5 tập trung ở các tuyến nhỏ 4, 6 và 8 mm. Ren 1/8 có các lựa chọn từ 4 đến 12 mm; ren 1/4 trải rộng từ 4 đến 16 mm; 3/8 và 1/2 xuất hiện ở các OD trung bình đến lớn; tổ hợp 16 mm còn có ren 3/4. Đây chỉ là phạm vi lựa chọn của nhóm sản phẩm, không phải căn cứ để đoán cỡ ren trên máy.

So sánh với các kiểu kết nối gần

Khi nào nên đổi sang size khác

Chỉ đổi OD khi đường ống thực tế thay đổi. Chỉ đổi ren khi cổng thiết bị thay đổi. Nếu cả hai cùng thay đổi, nên chọn lại từ đầu thay vì tìm một mã có tên gần giống. Không dùng ống sai OD, không chèn để bù độ lỏng và không dùng vật liệu làm kín để bù sai cỡ ren.

Kiểm tra khoảng lắp theo từng nhóm OD

Với ống nhỏ, trọng tâm thường là tránh bán kính uốn quá gấp và giữ vùng nhả ống dễ tiếp cận. Khi OD tăng, độ cứng của tuyến và lực truyền về đầu nối trở nên đáng chú ý hơn. Vì vậy cùng một hình dạng co nhưng cách bố trí điểm đỡ không nên áp dụng máy móc cho mọi size.

Kiểm tra sau khi thay đổi thiết bị

Khi van, xi lanh hoặc bộ lọc được thay bằng model khác, không mặc định phụ tùng cũ vẫn phù hợp chỉ vì vị trí cổng gần giống. Cần xác nhận lại ren, khoảng hở và hướng tuyến. Nếu cổng mới dịch vị trí, chiều dài ống và điểm kẹp cũng nên được rà lại để tránh kéo xiên đầu ghim.

Nguyên tắc đổi một biến khi tìm sản phẩm thay thế

Nếu ống vẫn giữ nguyên, chỉ so các sản phẩm cùng OD rồi chọn lại ren. Nếu cổng ren giữ nguyên, chỉ so các sản phẩm cùng ren rồi chọn lại OD. Cách đổi một biến giúp nhận biết chính xác yếu tố nào thay đổi và giảm nguy cơ lấy nhầm một tổ hợp không tương thích.

Chọn theo nhóm OD nhỏ 4–6 mm

Ống 4 và 6 mm thường xuất hiện ở mạch pilot, đồ gá nhỏ hoặc nhánh điều khiển. Với nhóm này, ưu tiên lớn nhất là tránh bẻ ống ngay sát vòng nhả và xác nhận chính xác các cổng ren nhỏ. M5, 1/8 và 1/4 không được lựa chọn bằng cách nhìn kích thước ngoài của cổng. Khi không gian hẹp, cần thử khả năng đưa tay vào vòng nhả trước khi cố định dây và ống xung quanh.

Chọn theo nhóm OD trung bình 8–10 mm

Ống 8 và 10 mm thường có nhiều lựa chọn ren nên nguy cơ lấy đúng OD nhưng sai cổng khá cao. Khi quản lý kho, nên ghi đủ hai thông số, chẳng hạn 8 mm–1/4 hoặc 10 mm–3/8. Ở máy tự động có nhiều nhánh, đánh dấu ống trước khi tháo giúp tránh đổi chéo tuyến khi bảo trì.

Chọn theo nhóm OD 12–16 mm

Khi OD tăng, đoạn ống thường cứng và nặng hơn nên tải cơ học lên đầu nối cần được chú ý. Điểm kẹp đầu tiên nên được bố trí để thân co không phải giữ trọng lượng của cả tuyến. Trước khi nghiệm thu, quan sát đầu nối khi máy chạy, khi cửa mở và khi tấm che đóng để phát hiện lực kéo chỉ xuất hiện ở một trạng thái.

Cách rà nhanh trước khi đặt hàng

Thứ tự hiệu quả là: đo OD ống → xác nhận ren → kiểm tra có cần rẽ ngay tại cổng hay không → dựng thử khoảng lắp → chọn đúng tổ hợp trong bảng → so một size gần nếu cần thay đổi. Cách này giúp tránh việc chọn theo mã hàng trước rồi mới cố làm cho sản phẩm phù hợp với máy.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ/TDKMART.COM cung cấp các tổ hợp co nối nhanh khí nén ren ngoài theo nhiều OD và cỡ ren để người dùng đối chiếu đúng giao diện của ống và thiết bị. Từ nhóm này có thể chuyển sang dạng thẳng, ren trong, Inox 304 hoặc các kiểu đầu nối khác khi yêu cầu lắp thay đổi. Việc xác định đúng OD, ren và hướng tuyến trước khi đặt giúp giảm mua nhầm, thuận tiện cho lắp đặt và dễ quản lý phụ tùng thay thế.
