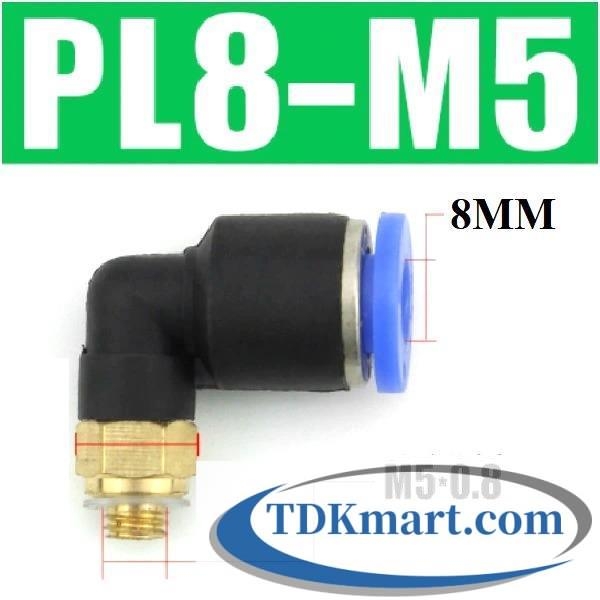

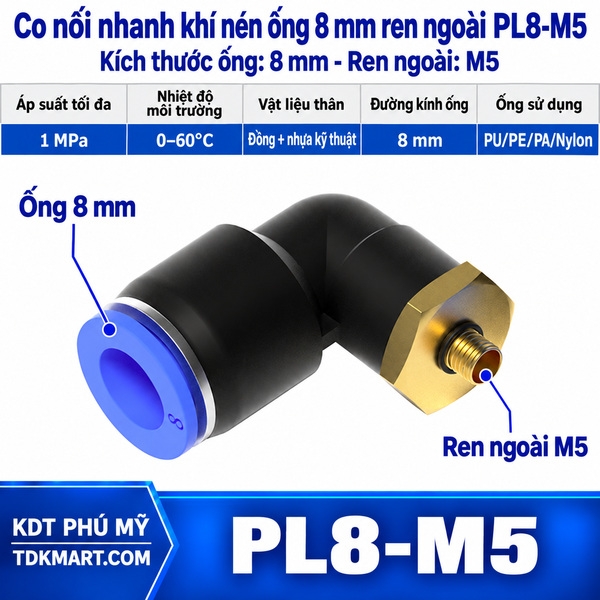

Co nối nhanh khí nén 1 đầu ghim ống 8 mm và 1 đầu ren ngoài M5

Từ vị trí lắp đến quyết định cấu hình — PL8-M5

Tại mô hình thử có cổng ren nhỏ, yêu cầu quan trọng không chỉ là làm cho ống đổi hướng. Cấu hình 8 mm – M5 phải đồng thời khớp đường kính ngoài của ống, cổng ren trong trên thiết bị và khoảng trống dành cho thao tác. Mã PL8-M5 được xem xét khi ống 8 mm cần rẽ khỏi mặt gá; nếu một trong ba điều kiện chưa rõ, nên dừng ở bước đo thay vì ghim thử hoặc cưỡng ren.

Điểm khác biệt riêng của tổ hợp này nằm ở cách giải quyết tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán. Thân co không nên trở thành giá đỡ cho ống, cũng không được dùng để bù sai lệch tâm giữa tuyến và cổng. Hướng lắp đạt yêu cầu khi vòng nhấn còn tiếp cận được, ống rời đầu ghim theo trục và lực từ bó ống không quay ngược về phần ren M5.

Đo hai giao diện trước khi đặt — PL8-M5

Đầu ghim được chọn theo đường kính ngoài 8 mm của ống. Đo ở đoạn tròn, sạch, không hằn kẹp; không lấy đường kính trong và không dựa vào màu ống. Phần ren M5 phải được xác nhận độc lập từ nhãn thiết bị, bản vẽ hoặc dụng cụ đo phù hợp. Hai giá trị tạo thành một cấu hình, nhưng không thể dùng giá trị này để đoán giá trị còn lại.

Bố trí để không truyền lực về ren — PL8-M5

Khoảng lắp thực tế gồm thân co, vùng xoay để định hướng, khoảng đưa dụng cụ vào phần ren và vùng ngón tay ấn vòng nhả. Với ống 8 mm, còn phải chừa đoạn chuyển tiếp để ống không bị gập ngay sát đầu ghim. Tại mô hình thử có cổng ren nhỏ, hãy dựng thử cả trạng thái máy đóng, mở hoặc chuyển động nếu có; ảnh chụp lúc đứng yên không phản ánh hết vùng quét.

Ưu tiên điểm kẹp nằm sau đoạn rẽ và thuộc kết cấu ổn định. Cách bố trí này tách tải của tuyến khỏi cổng M5. Nếu tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán, thay đổi vị trí kẹp hoặc hướng co trước; tăng lực siết ren không sửa được nguyên nhân cơ học.

Thử kín theo hai vùng độc lập — PL8-M5

1. Cô lập nguồn khí của mô hình thử có cổng ren nhỏ và xả phần khí còn lưu.
2. Đối chiếu nhãn ống, đo lại đường kính ngoài 8 mm tại đoạn không biến dạng.
3. Xác nhận cổng M5; làm sạch bề mặt lắp và kiểm tra khả năng vào ren thẳng.
4. Vặn phần ren theo hướng dẫn kỹ thuật của thiết bị, chưa bó cố định ống.
5. Cắt vuông đầu ống, đưa thẳng vào đầu ghim rồi kéo kiểm tra nhẹ theo quy trình.
6. Định hướng để xử lý tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán; thực hiện xác nhận cổng từ hồ sơ thiết bị.

Thứ tự này dành cho mô hình thử có cổng ren nhỏ. Việc bó ống quá sớm làm mất khả năng chỉnh hướng và có thể khiến người lắp dùng thân co để kéo tuyến về vị trí, từ đó tạo lực không mong muốn lên cổng ren.

Khi nào nên loại khỏi lựa chọn — PL8-M5

Sau khi cấp khí theo quy trình vận hành, kiểm tra riêng vùng ren M5 và vùng ống 8 mm đi vào đầu ghim. Phân tách hai vị trí giúp tránh phản xạ siết thêm ren khi nguyên nhân nằm ở đầu ống, hoặc cắt lại ống khi rò xuất phát từ giao diện ren. Dùng phương pháp phát hiện rò phù hợp với hệ thống và không lay ống trong lúc quan sát.

Tiếp đó thực hiện xác nhận cổng từ hồ sơ thiết bị. Nếu dấu hiệu chỉ xuất hiện khi tuyến chuyển động hoặc khi tấm che đóng, ưu tiên xử lý tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán. Nghiệm thu chỉ hoàn tất khi mối nối kín trong điều kiện được phép thử và đường ống không chạm kết cấu lân cận.

Các phương án gần cần đối chiếu — PL8-M5

Bảng này phục vụ chọn sản phẩm thay thế theo nguyên tắc đổi một biến mỗi lần. Cấu hình gần về tên không mặc nhiên thay trực tiếp. Nếu cần tuyến đi thẳng, đối chiếu nhóm đầu nối khí nén thẳng ren ngoài; nếu cổng thiết bị là ren ngoài, hướng phù hợp có thể là co nối nhanh khí nén ren trong.

Tháo bảo trì mà không làm hỏng đầu ống — PL8-M5

• Không chọn nếu ống không có đường kính ngoài 8 mm.
• Không chọn nếu cổng chưa được xác nhận là ren M5.
• Không chọn dạng co nếu tuyến có thể đi thẳng, được đỡ tốt và không cần đổi hướng gần thiết bị.
• Tạm loại khi điều kiện môi trường chưa được xác nhận phù hợp với thân nhựa kỹ thuật.
• Thiết kế lại bố trí nếu tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán không thể xử lý bằng hướng co hoặc điểm kẹp.

Nếu yêu cầu vật liệu chuyển sang thân kim loại, xem các cấu hình co Inox 304 một đầu ghim ống và một đầu ren ngoài như một nhánh lựa chọn riêng. Không sao chép giả định về môi trường, cơ chế giữ ống hoặc bảo trì từ loại nhựa sang loại Inox.

Khác biệt với hướng Inox 304 — PL8-M5

Trước khi tháo, đánh dấu nhánh 8 mm và chụp lại hướng co. Sau khi xả khí, ấn vòng nhả đều rồi kéo ống theo trục; không bẻ ngang để thắng ngàm giữ. Kiểm tra đoạn ống từng nằm trong đầu ghim, cắt bỏ phần xước hoặc méo theo quy trình của đơn vị rồi mới lắp lại.

Với PL8-M5, việc hoàn nguyên cần lặp lại phép xác nhận cổng từ hồ sơ thiết bị. Nếu nhiều đầu nối nằm gần nhau, xử lý từng nhánh để tránh cắm chéo. Kiểm tra định kỳ nên tập trung vào dấu hiệu tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán, độ ổn định của kẹp ống và khả năng tiếp cận vòng nhấn.

Câu hỏi trước khi chốt — PL8-M5

Có thể chọn theo cỡ ren mà bỏ qua ống 8 mm không?

Không. Đầu ghim và đầu ren là hai giao diện độc lập; cả hai phải đúng trước khi lắp.

Khi nào PL8-M5 không phải lựa chọn hợp lý?

Khi cổng không phải M5, ống không phải 8 mm, tuyến không cần đổi hướng hoặc môi trường chưa phù hợp thân nhựa kỹ thuật.

Điểm nào cần kiểm tra ngay trước nghiệm thu?

Ngoài phép thử kín, cần xác nhận cổng từ hồ sơ thiết bị và xác nhận rằng bố trí đã loại bỏ nguy cơ tổ hợp khác tỷ lệ dễ bị chọn theo phỏng đoán.
